Sơ đồ chi tiết máy & phụ tùng Makita 2107F
Máy cưa đai cầm tay · 148 mã phụ tùng · Áp dụng: 2107FK
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

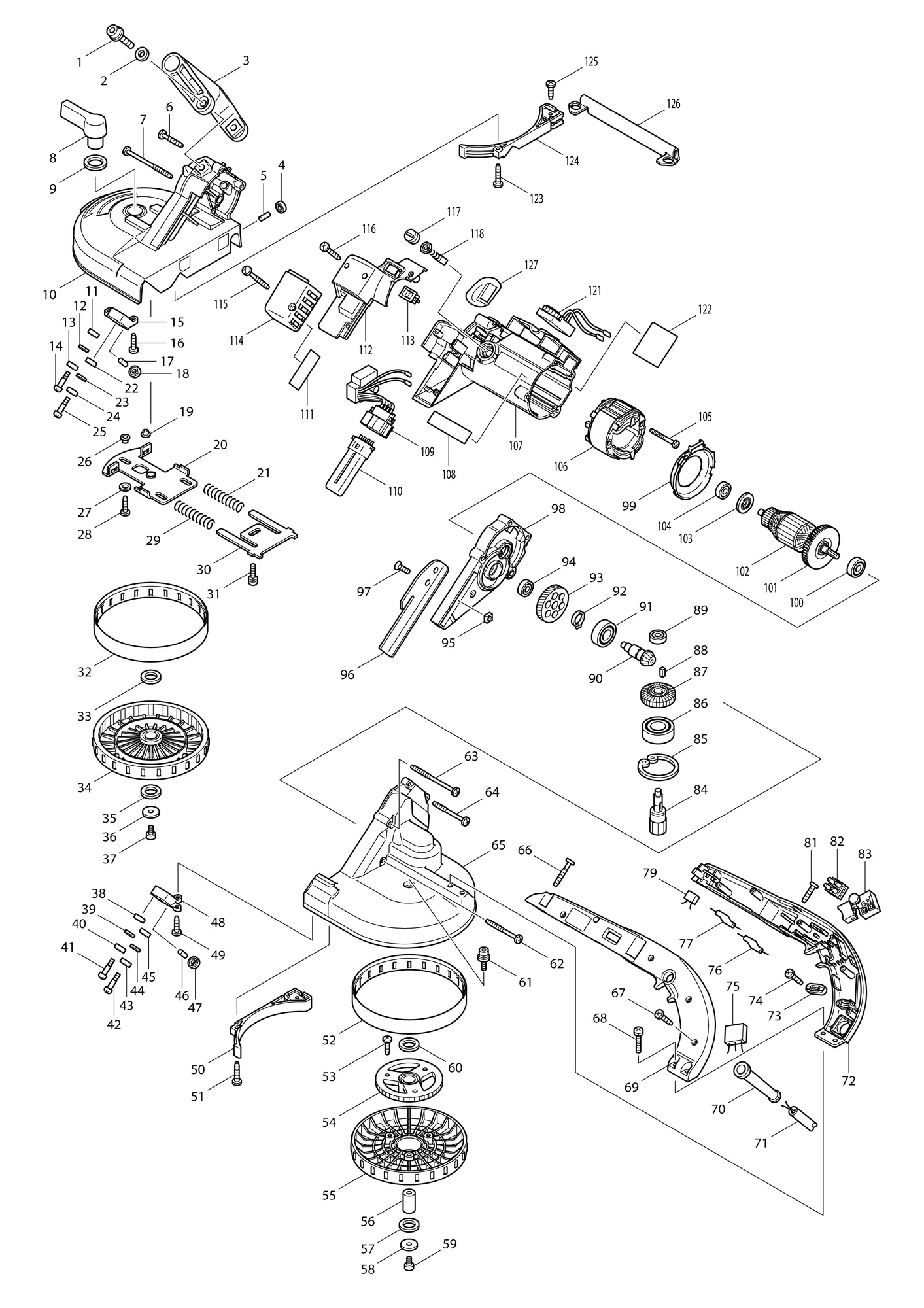

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 922456-6 | Bu lông lục giác chìm M8X35HEX. SOCKET HEAD BOLT M8X35 | 2 | ||
| 2 | 941202-8 | Long đen phẳng 8FLAT WASHER 8 | 2 | ||
| 3 | 273614-0 | Tay cầm phụGRIP | 1 | ||
| 4 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 4-1 | 143517-1 | Dẫn hướng lưỡi (nguyên bộ)BLADE GUIDE COMPLETE | 1 | Mã thay thế: thay theo bộ | |
| 5 | 256033-5 | Chốt 6PIN 6 | 1 | ||
| 5-1 | 268225-4 | Chốt 5PIN 5 | 1 | Mã thay thế: thay theo bộ | |
| 6 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 2 | ||
| 7 | 266147-2 | Vít tự ren 4X55TAPPING SCREW 4X55 | 2 | ||
| 8 | 272223-2 | Cần gạt 60LEVER 60 | 1 | ||
| 9 | 267041-1 | Long đen phẳng 20FLAT WASHER 20 | 1 | ||
| 10-1 | 154482-9 | Chắn đá trước (nguyên bộ)FRONT WHEEL COVER COMPLETE | 1 | ||
| ↳ C10 | 816212-3 | Nhãn chỉ dẫnINDICATIONAL LABEL | 1 | ||
| 10-2 | 158702-3 | Chắn đá trước (nguyên bộ)FRONT WHEEL COVER COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 816212-3 | Nhãn chỉ dẫnINDICATIONAL LABEL | 1 | ||
| 11 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 12 | 941152-7 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 13 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 14 | 251337-0 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 15 | 317824-0 | Giá giữ trênUPPER HOLDER | 1 | ||
| 16 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 2 | ||
| 17 | 256033-5 | Chốt 6PIN 6 | 1 | ||
| 18 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 19 | 343494-9 | Ống lót 5SLEEVE 5 | 1 | ||
| 20 | 163276-1 | Tấm trượtSLIDE PLATE | 1 | ||
| 21 | 231449-5 | Lò xo nén 11COMPRESSION SPRING 11 | 1 | ||
| 22 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 23 | 941152-7 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 24 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 25 | 251337-0 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 26 | 343494-9 | Ống lót 5SLEEVE 5 | 3 | ||
| 27 | 941051-3 | Long đen phẳng 4FLAT WASHER 4 | 3 | ||
| 28 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 3 | ||
| 29 | 231449-5 | Lò xo nén 11COMPRESSION SPRING 11 | 1 | ||
| 30 | 343489-2 | Tấm căngTENSION PLATE | 1 | ||
| 31 | 911221-8 | Vít đầu tròn M5X16PAN HEAD SCREW M5X16 | 1 | ||
| 32 | 421333-4 | Lốp cao suRUBBER TIRE | 1 | ||
| 33 | 253749-3 | Long đen phẳng 16FLAT WASHER 16 | 1 | ||
| 34 | 152325-9 | Bánh xe (nguyên bộ)WHEEL COMPLETE | 1 | ||
| 34-1 | 140B58-0 | Bánh xe (nguyên bộ)WHEEL COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 35 | 253749-3 | Long đen phẳng 16FLAT WASHER 16 | 1 | ||
| 36 | 253010-8 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 37 | 922312-0 | Bu lông lục giác chìm M6X12HEX. SOCKET HEAD BOLT M6X12 | 1 | ||
| 38 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 39 | 941152-7 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 40 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 41 | 251337-0 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 42 | 251337-0 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 43 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 44 | 941152-7 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 45 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 46 | 256033-5 | Chốt 6PIN 6 | 1 | ||
| 47 | 210033-9 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 48 | 317823-2 | Giá giữ dướiLOWER HOLDER | 1 | ||
| 49 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 2 | ||
| 50 | 418784-0 | Giá giữ chắn bảo vệ cưaSAW GUARD HOLDER | 1 | ||
| 51 | 266042-6 | Vít tự ren đầu dù 4X20 (CT)TAPPING SCREW BIND CT 4X20 | 2 | ||
| 52 | 421333-4 | Lốp cao suRUBBER TIRE | 1 | ||
| 53 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 3 | ||
| 54 | 154474-8 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | ||
| 54-1 | 140140-3 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 55-1 | 419506-1 | Bánh xeWHEEL | 1 | ||
| 56 | 324513-0 | Trục dướiLOWER SHAFT | 1 | ||
| 57 | 253749-3 | Long đen phẳng 16FLAT WASHER 16 | 1 | ||
| 58 | 253010-8 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 59 | 922312-0 | Bu lông lục giác chìm M6X12HEX. SOCKET HEAD BOLT M6X12 | 1 | ||
| 60 | 253749-3 | Long đen phẳng 16FLAT WASHER 16 | 1 | ||
| 61 | 922323-5 | Bu lông lục giác chìm M6X16HEX.SOCKET HEAD BOLT M6X16 | 1 | ||
| 62 | 266203-8 | Vít tự ren đầu dù 4X40 (CT)TAPPING SCREW BIND CT 4X40 | 1 | ||
| 63 | 266147-2 | Vít tự ren 4X55TAPPING SCREW 4X55 | 2 | ||
| 64 | 266048-4 | Vít tự ren 4X40TAPPING SCREW 4X40 | 2 | ||
| 65-1 | 317847-8 | Chắn đá sauREAR WHEEL COVER | 1 | ||
| 66 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 67 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 68 | 911243-8 | Vít đầu tròn M5X25PAN HEAD SCREW M5X25 | 2 | ||
| 69 | 183869-8 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 72 | |
| 70 | 682573-1 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 71 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 72 | 183869-8 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 69 | |
| 73 | 687053-2 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 74 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 81 | 266042-6 | Vít tự ren đầu dù 4X20 (CT)TAPPING SCREW BIND CT 4X20 | 2 | ||
| 82 | 654531-7 | Cầu đấu 2PTERMINAL BLOCK 2P | 1 | ||
| 83 | 651284-9 | Công tắc SGEL115CDY-6SWITCH SGEL115CDY-6 | 1 | ||
| 84 | 227139-6 | Bánh răng thẳng 8SPUR GEAR 8 | 1 | ||
| 85 | 962203-3 | Phanh R-47RETAINING RING R-47 | 1 | ||
| 86 | 211306-3 | Vòng bi 6204LLBBALL BEARING 6204LLB | 1 | ||
| 87 | 227470-0 | Bánh răng côn xoắn 29SPIRAL BEVEL GEAR 29 | 1 | ||
| 88 | 254202-2 | Then 4KEY 4 | 1 | ||
| 89 | 211031-6 | Vòng bi 608LLBBALL BEARING 608LLB | 1 | ||
| 89-1 | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 90 | 227481-5 | Bánh răng côn xoắn 11SPIRAL BEVEL GEAR 11 | 1 | ||
| 91 | 211206-7 | Vòng bi 6202LLBBALL BEARING 6202LLB | 1 | ||
| 91-1 | 211241-5 | Vòng bi 6202DDWBALL BEARING 6202DDW | 1 | Mã thay thế: thay được cho nhau | |
| 92 | 961055-9 | Phanh S-15RETAINING RING S-15 | 1 | ||
| 93 | 226593-1 | Bánh răng nghiêng 64HELICAL GEAR 64 | 1 | ||
| 94 | 211031-6 | Vòng bi 608LLBBALL BEARING 608LLB | 1 | ||
| 94-1 | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 95 | 252157-5 | Đai ốc vuông M6SQUARE NUT M6 | 2 | ||
| 96 | 345467-8 | Tấm chặnSTOPPER PLATE | 1 | ||
| 97 | 251981-3 | Bu lông lục giác chìm M6X16HEX. SOCKET HEAD BOLT M6X16 | 2 | ||
| 98 | 154475-6 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 99 | 418785-8 | Tấm chắnBAFFLE PLATE | 1 | ||
| 100-2 | 211092-6 | Vòng bi 629DDWBALL BEARING 629DDW | 1 | ||
| 101 | 241850-6 | Cánh quạt 60FAN 60 | 1 | ||
| 102-2 | 513583-6 | Cụm rotor 220-240VARMATURE ASS'Y 220-240V | 1 | Gồm các mục 100,101,103,104 | |
| 103 | 681644-1 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 104 | 211031-6 | Vòng bi 608LLBBALL BEARING 608LLB | 1 | ||
| 104-1 | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 105 | 266056-5 | Vít tự ren 5X45TAPPING SCREW 5X45 | 2 | ||
| 106 | 599032-7 | Cụm stator 220-240VFIELD ASS'Y 220-240V | 1 | ||
| ↳ C10 | 654020-2 | Cầu đấu dây vòngRING TERMINAL | 2 | ||
| ↳ C20 | 654501-6 | Đầu nối P-1.25CONNECTOR P-1.25 | 2 | ||
| 107-1 | 154472-2 | Vỏ động cơ (nguyên bộ)MOTOR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 643708-9 | Giá chổi than 5-11BRUSH HOLDER 5-11 | 2 | ||
| 109 | 631641-7 | Mạch đènLIGHT CIRCUIT | 1 | ||
| 110 | 193730-1 | Bộ đèn huỳnh quangFLUORESCENT LIGHT SET | 1 | ||
| 110-1 | 193730-1 | Bộ đèn huỳnh quangFLUORESCENT LIGHT SET | 1 | Mã thay thế: thay được cho nhau | |
| 110-2 | 193730-1 | Bộ đèn huỳnh quangFLUORESCENT LIGHT SET | 1 | Mã thay thế: thay được cho nhau | |
| 111 | 418850-3 | Thấu kínhLENZ | 1 | ||
| 112 | 418782-4 | Nắp đènLAMP COVER | 1 | ||
| 113 | 651514-8 | Công tắc SLE6ASWITCH SLE6A | 1 | ||
| 114 | 418783-2 | Hộp đènLAMP BOX | 1 | ||
| 115 | 266048-4 | Vít tự ren 4X40TAPPING SCREW 4X40 | 1 | ||
| 116 | 265935-4 | Vít tự ren 3X20TAPPING SCREW 3X20 | 3 | ||
| 117 | 643750-0 | Nắp chổi than 7-11BRUSH HOLDER CAP 7-11 | 2 | ||
| 117-1 | 643515-0 | Nắp giá giữ 7-11HOLDER CAP 7-11 | 2 | Mã thay thế: thay được cho nhau | |
| 118 | A-81664 | Chổi than CB-303ACARBON BRUSH CB-303A | 1 | ||
| 118-1 | B-80151 | Bộ chổi than CB-303ACARBON BRUSH SET CB-303A | 1 | Mã thay thế: thay được cho nhau | |
| 118-2 | B-80379 | Bộ chổi than CB-303ACARBON BRUSH SET CB-303A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 121 | 631639-4 | Bộ điều khiểnCONTROLLER | 1 | ||
| 122 | 860922-4 | Nhãn máy 2107FNAME PLATE 2107F | 1 | ||
| 123 | 266042-6 | Vít tự ren đầu dù 4X20 (CT)TAPPING SCREW BIND CT 4X20 | 2 | ||
| 124 | 418784-0 | Giá giữ chắn bảo vệ cưaSAW GUARD HOLDER | 1 | ||
| 125 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 1 | ||
| 126 | 345468-6 | Chắn bảo vệ cưaSAW GUARD | 1 | ||
| 126-1 | 346669-9 | Chắn bảo vệ cưaSAW GUARD | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 127 | 421885-5 | NắpCAP | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 410048-8 | Giá giữ cờ lê 3.4WRENCH HOLDER 3.4 | 1 | ||
| A02 | 792559-8 | Lưỡi cưa đai 18 (C.STEEL)BAND SAW BLADE 18 (C.STEEL) | 1 | ||
| A03 | 783202-0 | Chìa lục giác 4HEX. WRENCH 4 | 1 | ||
| Phụ tùng | |||||
| A04-1A | 824728-4 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| ↳ C10 | 163455-1 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 419360-3 | Tay cầmHANDLE | 1 | ||
| ↳ C30 | 819140-1 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A05 | A-81664 | Chổi than CB-303ACARBON BRUSH CB-303A | 2 | ||
| Phụ tùng | |||||
| A05-1 | B-80151 | Bộ chổi than CB-303ACARBON BRUSH SET CB-303A | 2 | Mã thay thế: thay được cho nhau | |
| A05-2 | B-80379 | Bộ chổi than CB-303ACARBON BRUSH SET CB-303A | 2 | Mã thay thế: mã mới thay được mã cũ | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
