Sơ đồ chi tiết máy & phụ tùng Makita 6906
Máy siết bu lông · 69 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

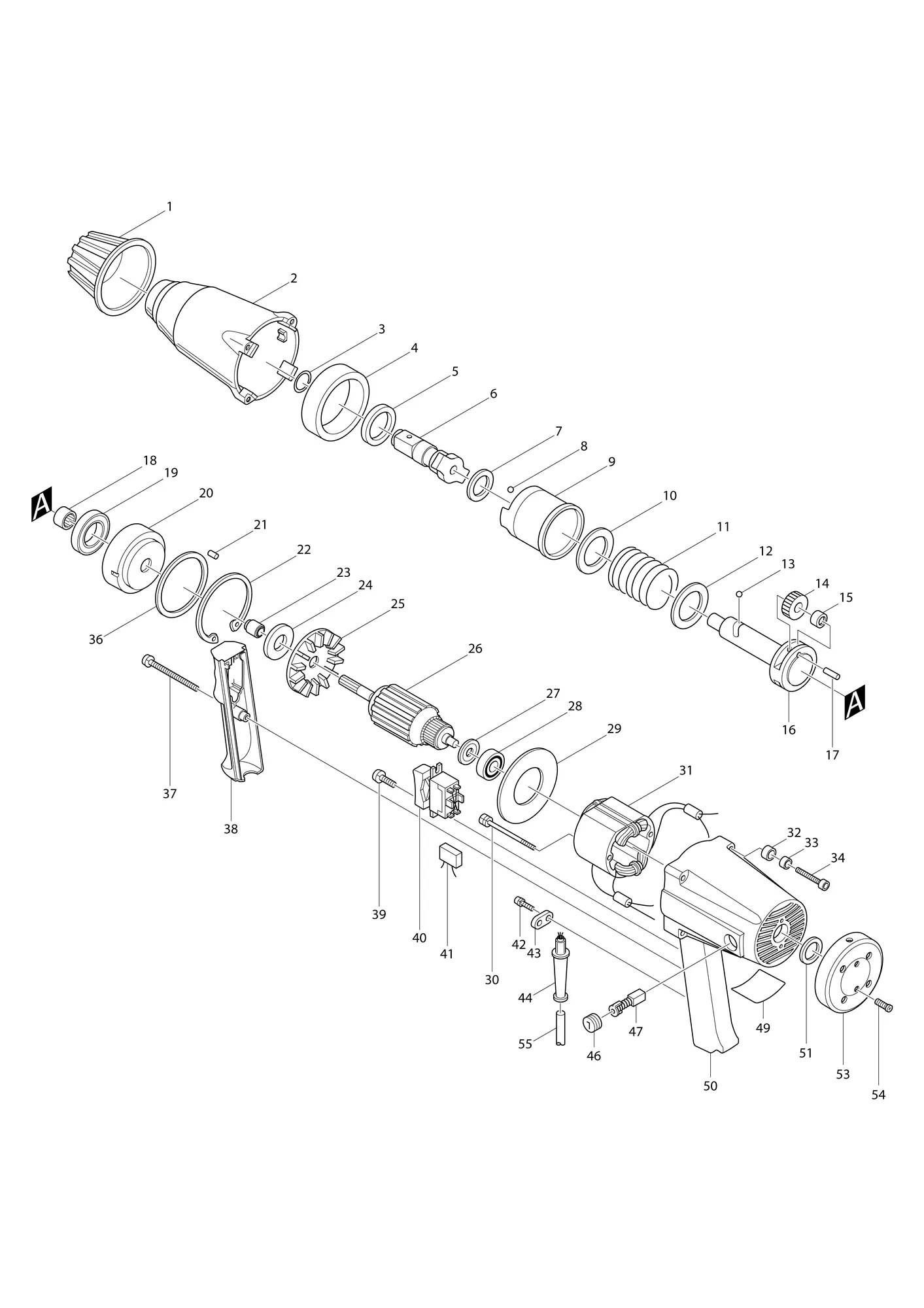

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 421112-0 | Đệm va đậpBUMPER | 1 | ||
| 2-1 | 156087-1 | Hộp búaHAMMER CASE | 1 | ||
| ↳ C10 | 213360-3 | Phớt dầu 25OIL SEAL 25 | 1 | ||
| ↳ C21 | 257535-4 | Ống lót 25SLEEVE 25 | 1 | ||
| 3 | 231920-9 | Vòng hãm lò xo 16RING SPRING 16 | 1 | ||
| 4 | 257040-1 | Vòng 65RING 65 | 1 | ||
| 5 | 253939-8 | Long đen phẳng 25FLAT WASHER 25 | 1 | ||
| 6 | 325586-6 | ĐeANVIL | 1 | ||
| 6-1 | 324231-0 | ĐeANVIL | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 7 | 261023-5 | Long đen 27WASHER 27 | 1 | ||
| 8 | 216008-6 | Bi thép 4STEEL BALL 4 | 30 | ||
| 9 | 325318-1 | BúaHAMMER | 1 | ||
| 10 | 253764-7 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 11 | 231135-8 | Lò xo nén 37COMPRESSION SPRING 37 | 1 | ||
| 12 | 253765-5 | Long đen phẳng 36FLAT WASHER 36 | 1 | ||
| 13 | 216009-4 | Bi thép 7.1STEEL BALL 7.1 | 2 | ||
| 14 | 221243-3 | Bánh răng thẳng 29SPUR GEAR 29 | 2 | ||
| 15 | 212011-5 | Vòng bi kim 609NEEDLE BEARING 609 | 2 | ||
| 16 | 325322-0 | Trục chínhSPINDLE | 1 | ||
| 17 | 256041-6 | Chốt 6PIN 6 | 2 | ||
| 18 | 212151-9 | Vòng bi kim 1412NEEDLE BEARING 1412 | 1 | ||
| 19 | 211441-7 | Vòng bi 3009BALL BEARING 3009 | 1 | ||
| 20 | 221242-5 | Bánh răng trong 65INTERNAL GEAR 65 | 1 | ||
| 21 | 256040-8 | Chốt 5PIN 5 | 4 | ||
| 22 | 962352-6 | Phanh R-75RETAINING RING R-75 | 1 | ||
| 23 | 216103-2 | Ống lót trong 1016INNER SLEEVE 1016 | 1 | ||
| 24 | 253180-3 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 25 | 241609-1 | Cánh quạt 73FAN 73 | 1 | ||
| 26C1 | 512883-1 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 23-28 | |
| 27 | 681613-2 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 28 | 211031-6 | Vòng bi 608LLBBALL BEARING 608LLB | 1 | ||
| 29 | 413008-9 | Tấm chắnBAFFLE PLATE | 1 | ||
| 30-1 | 265350-2 | Bu lông lục giác và M5X70+ HEX. BOLT M5X70 | 2 | ||
| 31C_ | 622285-4 | Stator 220VFIELD 220V | 1 | ||
| 32 | 253929-1 | Long đen cốc 5CUP WASHER 5 | 4 | ||
| 33 | 262001-8 | Vòng PU 5URETHANE RING 5 | 4 | ||
| 34 | 922262-9 | Bu lông lục giác chìm M5X40HEX. SOCKET HEAD BOLT M5X40 | 4 | ||
| 36 | 253774-4 | Long đen phẳng 65FLAT WASHER 65 | 1 | ||
| 37 | 911173-3 | Vít đầu tròn M4X45PAN HEAD SCREW M4X45 | 1 | ||
| 38-1 | 414959-9 | Ốp tay cầmHANDLE COVER | 1 | ||
| 39 | 911106-8 | Vít đầu tròn M4X8PAN HEAD SCREW M4X8 | 1 | ||
| 40-2 | 651564-3 | Công tắc SL220SD-4SWITCH SL220SD-4 | 1 | ||
| 42-1 | 911133-5 | Vít đầu tròn M4X18PAN HEAD SCREW M4X18 | 2 | ||
| 43 | 687000-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 44C_ | 682505-8 | Ống chống gập dây nguồn 10-90CORD GUARD 10-90 | 1 | ||
| 46 | 643600-9 | Nắp chổi than 6-10BRUSH HOLDER CAP 6-10 | 2 | ||
| 47 | 181030-1 | Chổi than CB-100CARBON BRUSH CB-100 | 1 | ||
| 47-1 | B-80298 | Bộ chổi than CB-100ACARBON BRUSH SET CB-100A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 49 | 815088-5 | Nhãn máy 6906NAME PLATE 6906 | 1 | ||
| 50-2 | 159414-1 | Vỏ động cơMOTOR HOUSING | 1 | ||
| ↳ C10 | 643603-3 | Giá chổi than 6-10BRUSH HOLDER 6-10 | 2 | ||
| 51 | 262010-7 | Vòng PU 18URETHANE RING 18 | 1 | ||
| 53-1 | 284065-2 | Nắp sauREAR COVER | 1 | ||
| 54-1 | 922221-3 | Bu lông lục giác chìm M5X16HEX. SOCKET HEAD BOLT M5X16 | 2 | ||
| 55S1 | 691216-4 | Dây nguồn 1.25-2-2.5POWER SUPPLY CORD 1.25-2-2.5 | 1 | ||
| 400-1 | 273474-0 | Tay cầm phụ 37GRIP 37 | 1 | ||
| 401 | 312700-3 | Đế tay cầm phụGRIP BASE | 1 | ||
| 402 | 345086-0 | Dây đaiBELT | 1 | ||
| 403 | 251920-3 | Bu lông cổ vuông nắp M6X30CAP SQUARE NECK BOLT M6X30 | 1 | ||
| 404-1 | 134871-4 | Cụm ổ cắm 32-52SOCKET 32-52 ASS'Y | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C10 | 213514-2 | Gioăng chữ O 38O RING 38 | 1 | ||
| ↳ C20 | 256282-4 | Chốt 4PIN 4 | 1 | ||
| 406-3 | 182604-1 | Hộp đựng thépSTEEL CARRYING CASE | 1 | ||
| ↳ C10 | 819033-2 | Nhãn MakitaMAKITA LABEL | 1 | ||
| 406-4 | 182604-1 | Hộp đựng thépSTEEL CARRYING CASE | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C10 | 819143-5 | Nhãn MakitaMAKITA LABEL | 1 | ||
| 500-1 | 122464-9 | Cụm tay cầm phụGRIP ASS'Y | 1 | Gồm các mục 400-403 | |
| 501 | 132389-9 | Cụm trục đeANVIL ASS'Y | 1 | Gồm các mục 3,6 | |
| 501-1 | 134946-9 | Cụm trục đeANVIL ASS'Y | 1 | Gồm các mục 3,6; Mã thay thế: mã mới thay được mã cũ | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
