Sơ đồ chi tiết máy & phụ tùng Makita CE001G
Máy dao cắt nguồn dùng pin 355MM · 151 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2022/04 · Xem bản gốc (PDF)

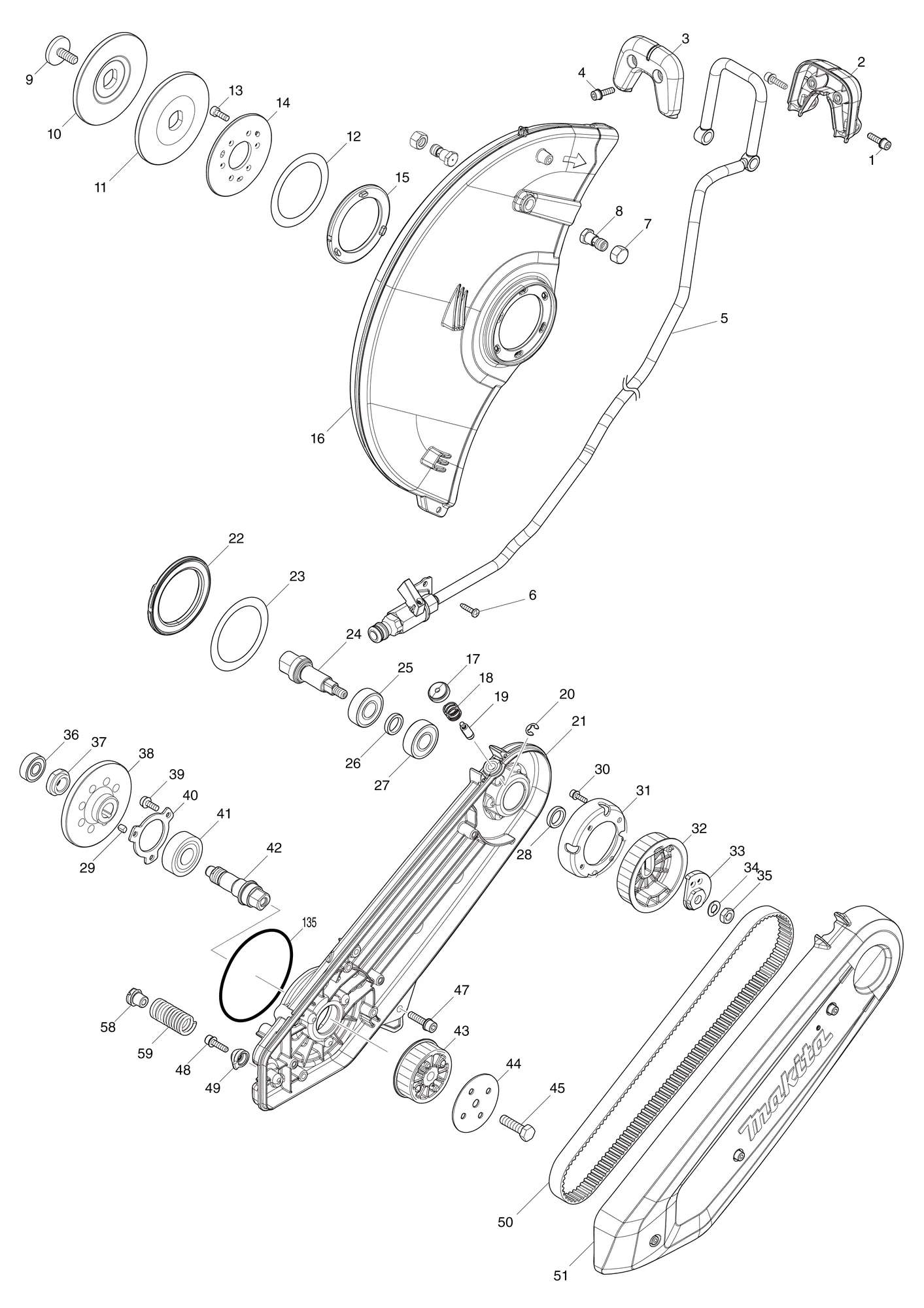

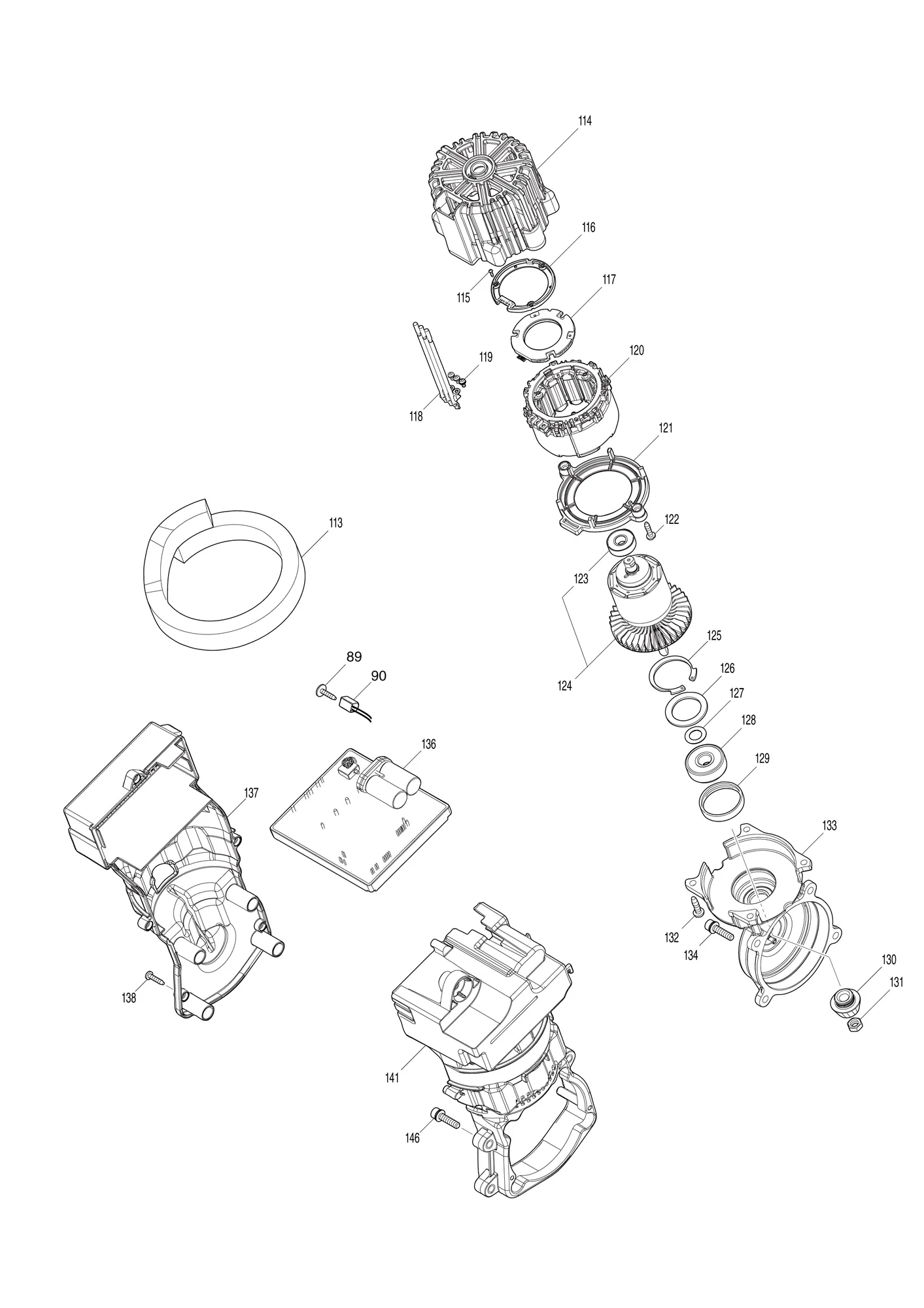

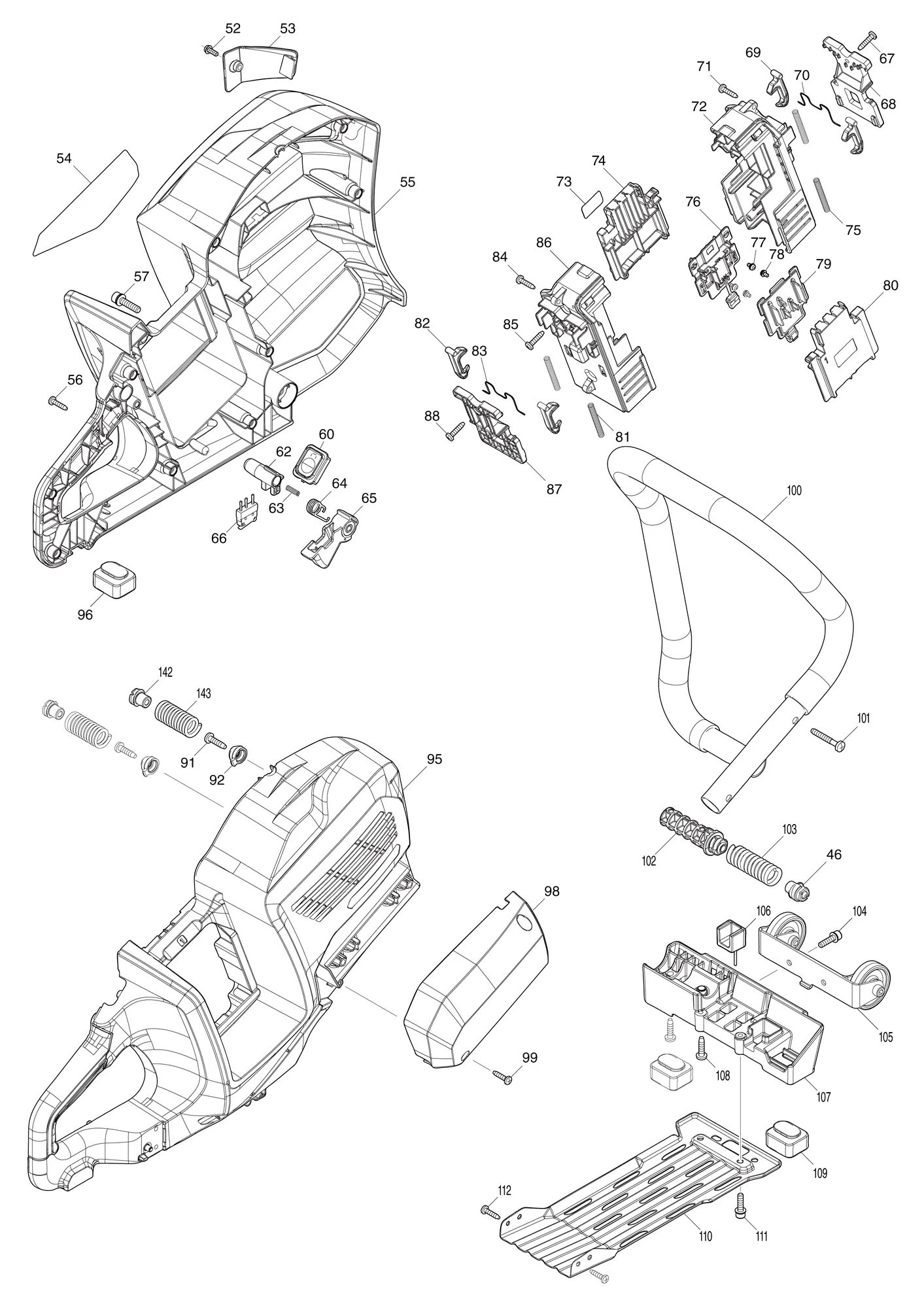

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 2 | ||
| 2 | 183U98-9 | Bộ tay cầm phụ chắn đáWHEEL COVER GRIP SET | 1 | Gồm các mục 3 | |
| 3 | 183U98-9 | Bộ tay cầm phụ chắn đáWHEEL COVER GRIP SET | 1 | Gồm các mục 2 | |
| 4 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 2 | ||
| 5 | 122B46-9 | Cụm ống mềmHOSE ASSEMBLY | 1 | ||
| 6 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 7 | 252306-4 | Đai ốc lục giác M10HEX.NUT M10 | 2 | ||
| 8 | 265C26-9 | Bu lông lục giác M10X21HEX.BOLT M10X21 | 2 | ||
| 9 | 266976-3 | Bu lông lục giác M8X25HEX. BOLT M8X25 | 1 | ||
| 10 | 224622-4 | Mặt bích 92FLANGE 92 | 1 | ||
| 11 | 224622-4 | Mặt bích 92FLANGE 92 | 1 | ||
| 12 | 424792-1 | Đĩa trượtSLIDING DISK | 1 | ||
| 13 | 922217-4 | Bu lông lục giác chìm M5X14HEX. SOCKET HEAD BOLT M5X14 | 6 | ||
| 14 | 347917-9 | Tấm trục chính 83SPINDLE PLATE 83 | 1 | ||
| 15 | 422822-2 | Vòng cao su 56RUBBER RING 56 | 1 | ||
| 16 | 312C31-8 | Chắn đá 355WHEEL COVER 355 | 1 | ||
| 17 | 451485-7 | Nắp chốtPIN CAP | 1 | ||
| 18 | 233089-5 | Lò xo nén 12COMPRESSION SPRING 12 | 1 | ||
| 19 | 256947-8 | Chốt vai 7SHOULDER PIN 7 | 1 | ||
| 20 | 961012-7 | Vòng chặn E-6STOP RING E-6 | 1 | ||
| 21 | 312C29-5 | Bộ cắtCUTTING DEVICE | 1 | ||
| 22 | 422822-2 | Vòng cao su 56RUBBER RING 56 | 1 | ||
| 23 | 424792-1 | Đĩa trượtSLIDING DISK | 1 | ||
| 24 | 327927-2 | Trục chínhSPINDLE | 1 | ||
| 25 | 211238-4 | Vòng bi 6202LLUBALL BEARING 6202LLU | 1 | ||
| 26 | 257868-7 | Vòng 15RING 15 | 1 | ||
| 27 | 211238-4 | Vòng bi 6202LLUBALL BEARING 6202LLU | 1 | ||
| 28 | 257868-7 | Vòng 15RING 15 | 1 | ||
| 29 | 254201-4 | Then 4KEY 4 | 1 | ||
| 30 | 922123-3 | Bu lông lục giác chìm M4X14HEX. SOCKET HEAD BOLT M4X14 | 2 | ||
| 31 | 347915-3 | Tấm dưới puliPULLY BOTTOM PLATE | 1 | ||
| 32 | 222201-2 | Puli 17-70.5PULLEY 17-70.5 | 1 | ||
| 33 | 313415-5 | Đĩa lệch tâmECCENTRIC DISK | 1 | ||
| 34 | 267822-3 | Long đen vênh 8SPRING WASHER 8 | 1 | ||
| 35 | 264022-6 | Đai ốc lục giác M8X1HEX. NUT M8X1 | 1 | ||
| 35-1 | 264053-5 | Đai ốc lục giác M8X1HEX. NUT M8X1 | 1 | Mã thay thế: thay được cho nhau | |
| 36 | 211062-5 | Vòng bi 6000ZZBALL BEARING 6000ZZ | 1 | ||
| 37 | 252429-8 | Đai ốc M15-23NUT M15-23 | 1 | ||
| 38 | 227922-1 | Bánh răng côn xoắn 53SPIRAL BEVEL GEAR 53 | 1 | ||
| 39 | 265074-0 | Vít đầu tròn M5X16PAN HEAD SCREW M5X16 | 3 | ||
| 40 | 285049-3 | Tấm chặn vòng bi 33-59BEARING RETAINER 33-59 | 1 | ||
| 41 | 211278-2 | Vòng bi 6203DDWBALL BEARING 6203DDW | 1 | ||
| 42 | 327926-4 | Trục bánh răngGEAR SHAFT | 1 | ||
| 43 | 222202-0 | Puli 17-54.6PULLEY 17-54.6 | 1 | ||
| 44 | 347918-7 | Tấm puli 59PULLEY PLATE 59 | 1 | ||
| 45 | 265C27-7 | Bu lông lục giác M8X30HEX.BOLT M8X30 | 1 | ||
| 46 | 312C35-0 | Giá giữ lò xo CSPRING HOLDER C | 1 | ||
| 47 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 1 | ||
| 48 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 1 | ||
| 49 | 312C33-4 | Giá giữ lò xo ASPRING HOLDER A | 1 | ||
| 50 | 225106-5 | Dây đai răng 15-750SYNCHRO BELT 15-750 | 1 | ||
| 51 | 141G40-2 | Nắp che dây đai (nguyên bộ)BELT COVER COMPLETE | 1 | ||
| ↳ C10 | 265B09-3 | Bu lông đầu lục giác chìm kèm long đen M5X30H.S. HEAD BOLT M5X30 WITH WR | 3 | ||
| 52 | 911118-1 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 1 | ||
| 53 | 413C66-3 | Thấu kínhLENS | 1 | ||
| 54 | 8116C0-0 | Nhãn máy CE001GCE001G NAME PLATE | 1 | ||
| 55 | 183W18-5 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 95 | |
| ↳ C10 | 8040V4-6 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 56 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 9 | ||
| 57 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 1 | ||
| 58 | 312C34-2 | Giá giữ lò xo BSPRING HOLDER B | 1 | ||
| 59 | 232729-2 | Lò xo nén 13COMPRESSION SPRING 13 | 1 | ||
| 60 | 141G39-7 | Mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE | 1 | ||
| 62 | 413C73-6 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 63 | 232444-8 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 64 | 232732-3 | Lò xo xoắn 10TORSION SPRING 10 | 1 | ||
| 65 | 413C72-8 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 66 | 632T61-8 | Bộ công tắcSWITCH UNIT | 1 | ||
| 67 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 68 | 413C77-8 | Nắp khóaLOCK COVER | 1 | ||
| 69 | 413C76-0 | Khóa đầu chuyển pinBATTERY ADAPTER LOCK | 2 | ||
| 70 | 232731-5 | Lò xo cần gạtLEVER SPRING | 1 | ||
| 71 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 72 | 183U87-4 | Bộ hộp cầu đấu dâyTERMINAL BOX SET | 1 | Gồm các mục 86 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 73 | 8116C7-6 | Nhãn số seri CE001GCE001G SERIAL NO. LABEL | 1 | ||
| 74 | 183U89-0 | Bộ đầu chuyển pinBATTERY ADAPTER SET | 1 | Gồm các mục 80 | |
| 74-1 | 413C74-4 | Trái đầu chuyển pinBATTERY ADAPTER L | 1 | Mã thay thế: không thay được cho nhau | |
| 75 | 232730-7 | Lò xo nén 5COMPRESSION SPRING 5 | 2 | ||
| 76 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 77 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 2 | ||
| 78 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 2 | ||
| 79 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 80 | 183U89-0 | Bộ đầu chuyển pinBATTERY ADAPTER SET | 1 | Gồm các mục 74 | |
| 80-1 | 413C75-2 | Phải đầu chuyển pinBATTERY ADAPTER R | 1 | Mã thay thế: không thay được cho nhau | |
| 81 | 232730-7 | Lò xo nén 5COMPRESSION SPRING 5 | 2 | ||
| 82 | 413C76-0 | Khóa đầu chuyển pinBATTERY ADAPTER LOCK | 2 | ||
| 83 | 232731-5 | Lò xo cần gạtLEVER SPRING | 1 | ||
| 84 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 85 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 86 | 183U87-4 | Bộ hộp cầu đấu dâyTERMINAL BOX SET | 1 | Gồm các mục 72 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 87 | 413C77-8 | Nắp khóaLOCK COVER | 1 | ||
| 88 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 89 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 90 | 620H50-3 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 91 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 92 | 312C33-4 | Giá giữ lò xo ASPRING HOLDER A | 2 | ||
| 95 | 183W18-5 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 55 | |
| ↳ C10 | 8040V4-6 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 96 | 422823-0 | Chân đế sauREAR FOOT | 1 | ||
| 98 | 413C69-7 | Nắp ống mềmHOSE COVER | 1 | ||
| 99 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 100 | 327928-0 | Tay cầm phụ trước 26FRONT GRIP 26 | 1 | ||
| 101 | 266373-3 | Vít tự ren 5X35TAPPING SCREW 5X35 | 2 | ||
| 102 | 413C71-0 | Giá giữ lò xo DSPRING HOLDER D | 1 | ||
| 103 | 232728-4 | Lò xo nén 12COMPRESSION SPRING 12 | 1 | ||
| 104 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 2 | ||
| 105 | 122B47-7 | Cụm bánh xeCASTER ASSEMBRY | 1 | ||
| 106 | 424788-2 | Bộ giảm chấnDAMPER | 1 | ||
| 107 | 312C32-6 | Đỡ chân đứngSTAND SUPPORT | 1 | ||
| 108 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 109 | 422823-0 | Chân đế sauREAR FOOT | 2 | ||
| 110 | 347916-1 | Chắn bảo vệ dướiBOTTOM GUARD | 1 | ||
| 111 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 2 | ||
| 112 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 113 | 422821-4 | Tấm mútSPONGE SHEET | 1 | ||
| 114 | 413C70-2 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 115 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 116 | 687B69-9 | ChặnSTOPPER | 1 | ||
| 117 | 620E26-2 | Bộ điều khiển BCONTROLLER B | 1 | ||
| 118 | 632T58-7 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 119 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 3 | ||
| 120 | 629A92-2 | Stator | 1 | ||
| 121 | 459144-7 | Tấm chắnBAFFLE PLATE | 1 | ||
| 122 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 123 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 124 | 519717-9 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 123 | |
| 125 | 962211-4 | Phanh R-42RETAINING RING R-42 | 1 | ||
| 126 | 253545-9 | Long đen phẳng 28FLAT WASHER 28 | 1 | ||
| 127 | 267212-0 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 128 | 211132-0 | Vòng bi 6301DDWBALL BEARING 6301DDW | 1 | ||
| 129 | 262085-6 | Vòng cao su 38RUBBER RING 38 | 1 | ||
| 130 | 227921-3 | Bánh răng côn xoắn 15SPIRAL BEVEL GEAR 15 | 1 | ||
| 131 | 252178-7 | Đai ốc lục giác M8-12HEX. NUT M8-12 | 1 | ||
| 132 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 4 | ||
| 133 | 141G44-4 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 134 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 4 | ||
| 135 | 213806-9 | Gioăng chữ O 90O RING 90 | 1 | ||
| 136 | 620H49-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 137 | 183U88-2 | Bộ nắp vỏ động cơMOTOR HOUSING COVER SET | 1 | Gồm các mục 141 | |
| 138 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 141 | 183U88-2 | Bộ nắp vỏ động cơMOTOR HOUSING COVER SET | 1 | Gồm các mục 137 | |
| 142 | 312C34-2 | Giá giữ lò xo BSPRING HOLDER B | 2 | ||
| 143 | 232729-2 | Lò xo nén 13COMPRESSION SPRING 13 | 2 | ||
| 146 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 5 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 123121-2 | Ống lót khớp nốiCOUPLING SLEEVE | 1 | ||
| A02 | 191W53-9 | Bộ vòngRING SET | 1 | ||
| A03 | 782037-6 | Cờ lê hộp 13-19BOX WRENCH 13-19 | 1 | ||
| A04 | E-12996 | Phân đoạn bánh xe kim cương 355MMDIAMOND WHEEL 355MM SEGMENTED | 1 | ||
| Phụ tùng | |||||
| A04-1 | D-56998 | Phân đoạn bánh xe kim cương laserLASER DIAMOND WHEEL SEGMENTED | 1 | Mã thay thế: không thay được cho nhau | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
