Sơ đồ chi tiết máy & phụ tùng Makita CE002G
Máy dao cắt nguồn dùng pin 355MM · 164 mã phụ tùng · Áp dụng: CE002GZ
Tài liệu: Makita Việt Nam · bản 2023/03 · Xem bản gốc (PDF)

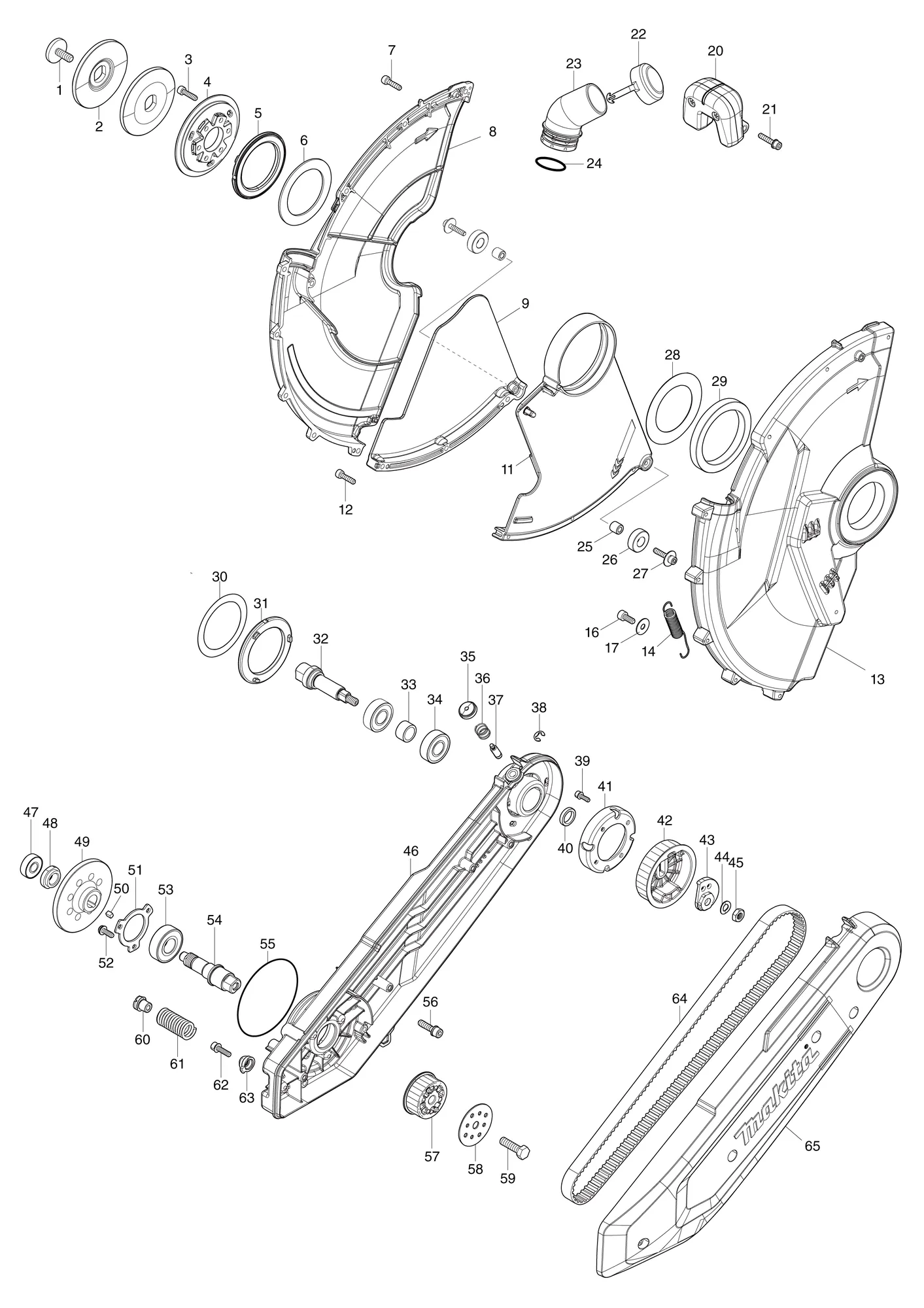

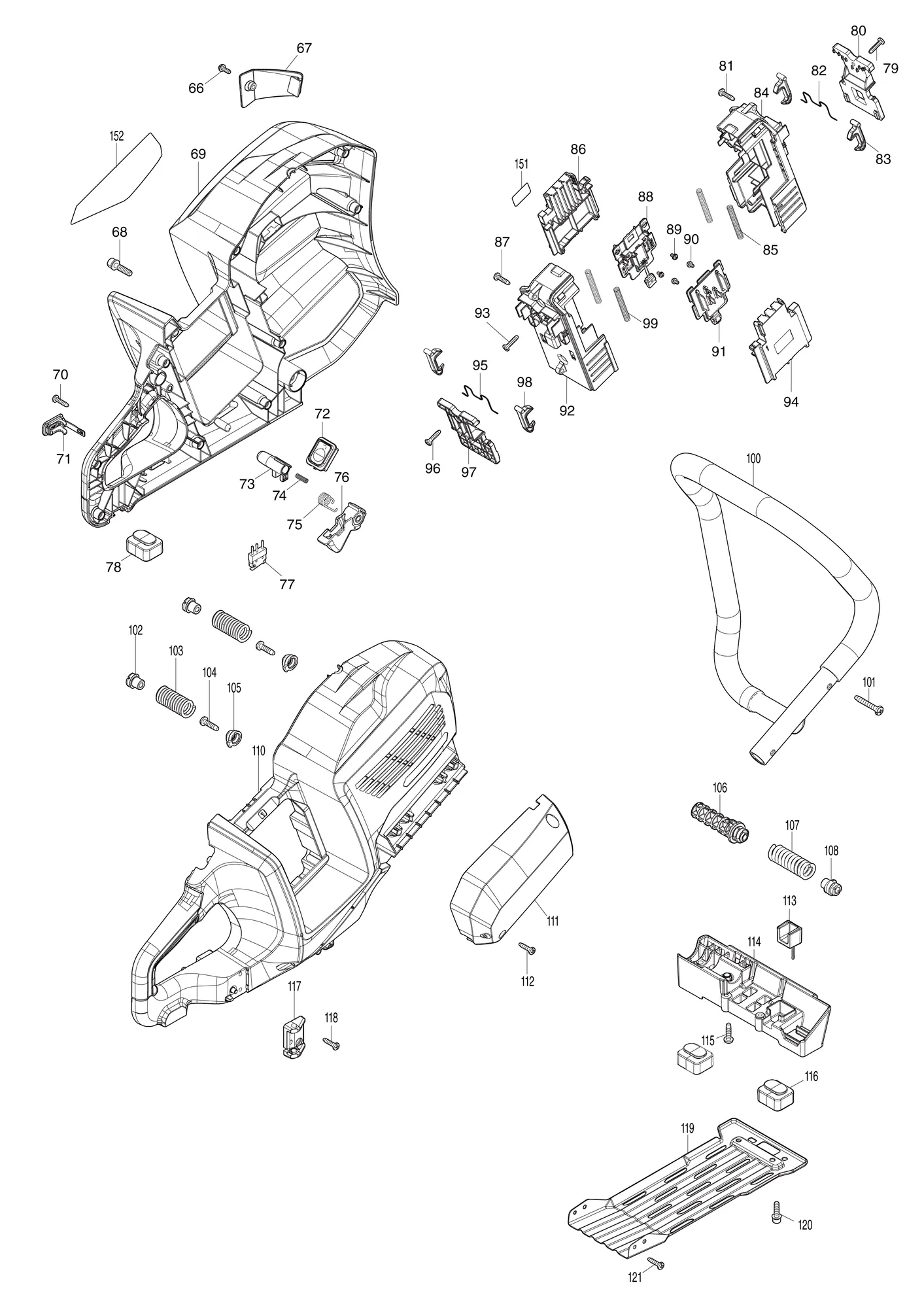

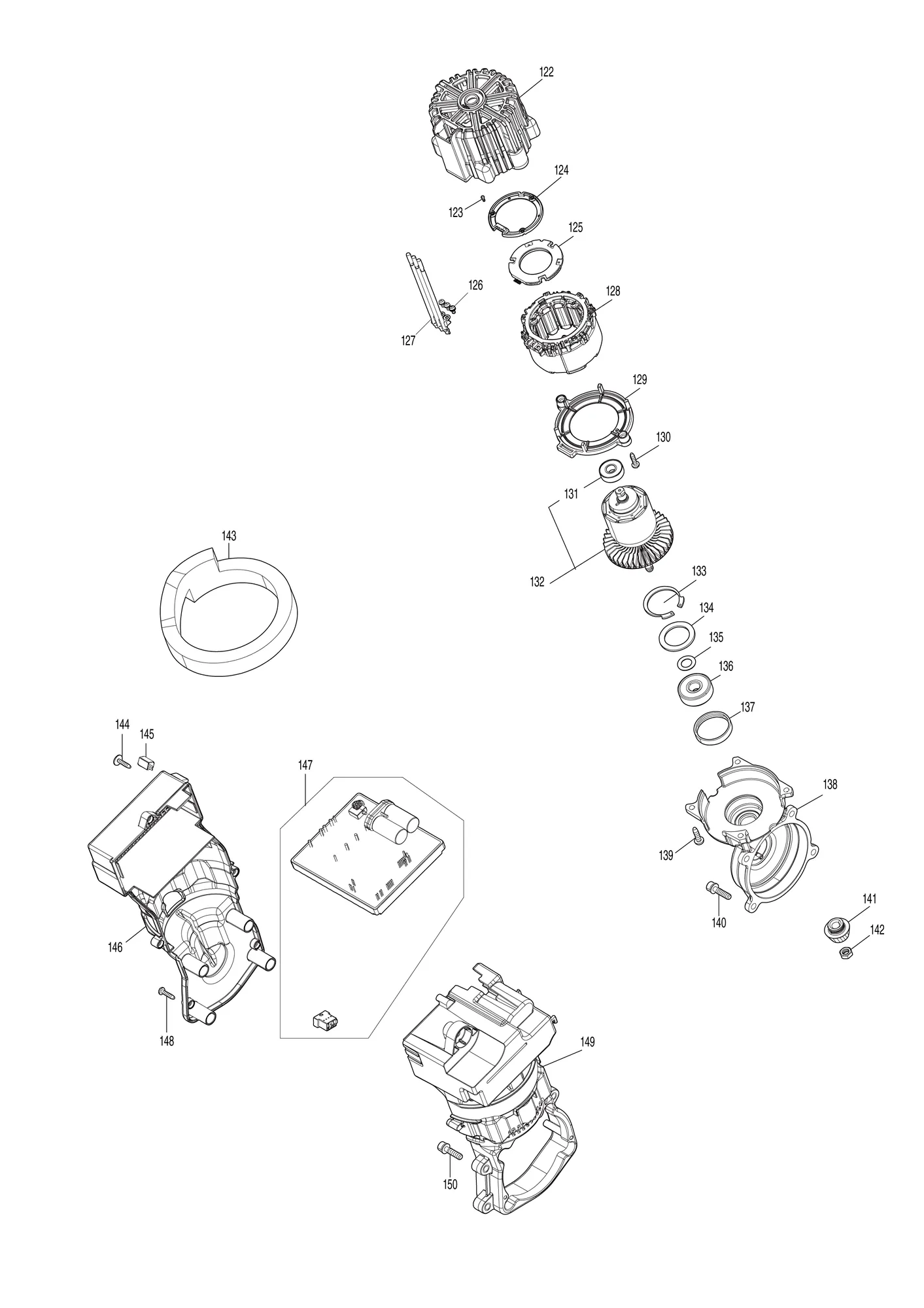

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266976-3 | Bu lông lục giác M8X25HEX. BOLT M8X25 | 1 | ||
| 2 | 224632-1 | Mặt bích 80FLANGE 80 | 2 | ||
| 3 | 922232-8 | Bu lông lục giác chìm M5X20HEX. SOCKET HEAD BOLT M5X20 | 6 | ||
| 4 | 312D66-5 | Giá đỡBRACKET | 1 | ||
| 5 | 422822-2 | Vòng cao su 56RUBBER RING 56 | 1 | ||
| 6 | 253574-2 | Long đen phẳng 56FLAT WASHER 56 | 1 | ||
| 7 | 922232-8 | Bu lông lục giác chìm M5X20HEX. SOCKET HEAD BOLT M5X20 | 9 | ||
| 8 | 137006-6 | Cụm trái chắn đáWHEEL COVER L ASS'Y | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| ↳ C20 | 8064C1-9 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 9 | 312D70-4 | Trái chắn bảo vệ dướiLOWER GUARD L | 1 | ||
| 11 | 141N02-2 | Phải chắn bảo vệ dưới (nguyên bộ)LOWER GUARD R COMPLETE | 1 | ||
| 12 | 922232-8 | Bu lông lục giác chìm M5X20HEX. SOCKET HEAD BOLT M5X20 | 3 | ||
| 13 | 137005-8 | Cụm phải chắn đáWHEEL COVER R ASS'Y | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 14 | 232798-3 | Lò xo căng 11TENSION SPRING 11 | 1 | ||
| 16 | 922212-4 | Bu lông lục giác chìm M5X12HEX. SOCKET HEAD BOLT M5X12 | 1 | ||
| 17 | 253424-1 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 20 | 136853-2 | Cụm tay cầm phụ chắn đáWHEEL COVER GRIP ASSEMBLY | 1 | ||
| ↳ C10 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 21 | 922243-3 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 2 | ||
| 22 | 421362-7 | NắpCAP | 1 | ||
| 23 | 416741-2 | CútELBOW | 1 | ||
| 24 | 213888-1 | Gioăng chữ O 30O-RING 30 | 1 | ||
| 25 | 257896-2 | Ống lót 5.4SLEEVE 5.4 | 2 | ||
| 26 | 327B11-5 | Con lăn 25ROLLER 25 | 2 | ||
| 27 | 265A89-3 | Bu lông đầu lục giác chìm kèm long đen M5X25H.S.H.BOLT M5X25 WITH WR | 2 | ||
| 28 | 413P09-3 | Nắp vòng biBEARING COVER | 1 | ||
| 29 | 257A13-0 | Vòng 65RING 65 | 1 | ||
| 30 | 424792-1 | Đĩa trượtSLIDING DISK | 1 | ||
| 31 | 422822-2 | Vòng cao su 56RUBBER RING 56 | 1 | ||
| 32 | 327B10-7 | Trục chínhSPINDLE | 1 | ||
| 33 | 257895-4 | Ống lót 15SLEEVE 15 | 1 | ||
| 34 | 211238-4 | Vòng bi 6202LLUBALL BEARING 6202LLU | 2 | ||
| 35 | 451485-7 | Nắp chốtPIN CAP | 1 | ||
| 36 | 233089-5 | Lò xo nén 12COMPRESSION SPRING 12 | 1 | ||
| 37 | 256947-8 | Chốt vai 7SHOULDER PIN 7 | 1 | ||
| 38 | 961012-7 | Vòng chặn E-6STOP RING E-6 | 1 | ||
| 39 | 922123-3 | Bu lông lục giác chìm M4X14HEX. SOCKET HEAD BOLT M4X14 | 2 | ||
| 40 | 257868-7 | Vòng 15RING 15 | 1 | ||
| 41 | 347915-3 | Tấm dưới puliPULLY BOTTOM PLATE | 1 | ||
| 42 | 222201-2 | Puli 17-70.5PULLEY 17-70.5 | 1 | ||
| 43 | 313415-5 | Đĩa lệch tâmECCENTRIC DISK | 1 | ||
| 44 | 267822-3 | Long đen vênh 8SPRING WASHER 8 | 1 | ||
| 45 | 264053-5 | Đai ốc lục giác M8X1HEX. NUT M8X1 | 1 | ||
| 46 | 312D67-3 | Bộ cắtCUTTING DEVICE | 1 | ||
| 47 | 211062-5 | Vòng bi 6000ZZBALL BEARING 6000ZZ | 1 | ||
| 48 | 252429-8 | Đai ốc M15-23NUT M15-23 | 1 | ||
| 49 | 227922-1 | Bánh răng côn xoắn 53SPIRAL BEVEL GEAR 53 | 1 | ||
| 50 | 254201-4 | Then 4KEY 4 | 1 | ||
| 51 | 285049-3 | Tấm chặn vòng bi 33-59BEARING RETAINER 33-59 | 1 | ||
| 52 | 265074-0 | Vít đầu tròn M5X16PAN HEAD SCREW M5X16 | 3 | ||
| 53 | 211278-2 | Vòng bi 6203DDWBALL BEARING 6203DDW | 1 | ||
| 54 | 327B09-2 | Trục bánh răngGEAR SHAFT | 1 | ||
| 55 | 213806-9 | Gioăng chữ O 90O RING 90 | 1 | ||
| 56 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 1 | ||
| 57 | 222203-8 | Puli 17-45.0PULLEY 17-45.0 | 1 | ||
| 58 | 347A86-2 | Tấm puli 50PULLEY PLATE 50 | 1 | ||
| 59 | 265D39-6 | Bu lông lục giác M8X30HEX.BOLT M8X30 | 1 | ||
| 60 | 312C34-2 | Giá giữ lò xo BSPRING HOLDER B | 1 | ||
| 61 | 232729-2 | Lò xo nén 13COMPRESSION SPRING 13 | 1 | ||
| 62 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 1 | ||
| 63 | 312C33-4 | Giá giữ lò xo ASPRING HOLDER A | 1 | ||
| 64 | 225107-3 | Dây đai răng 15-880SYNCHRO BELT 15-880 | 1 | ||
| 65 | 141N00-6 | Nắp che dây đai (nguyên bộ)BELT COVER COMPLETE | 1 | ||
| ↳ C10 | 265B09-3 | Bu lông đầu lục giác chìm kèm long đen M5X30H.S. HEAD BOLT M5X30 WITH WR | 4 | ||
| 66 | 911118-1 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 1 | ||
| 67 | 413C66-3 | Thấu kínhLENS | 1 | ||
| 68 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 1 | ||
| 69 | 183Y26-8 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 110 | |
| ↳ C10 | 8040V4-6 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 70 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 9 | ||
| 71 | 140F99-0 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | ||
| 72 | 141G39-7 | Mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE | 1 | ||
| 73 | 413C73-6 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 74 | 232444-8 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 75 | 232732-3 | Lò xo xoắn 10TORSION SPRING 10 | 1 | ||
| 76 | 413C72-8 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 77 | 632T61-8 | Bộ công tắcSWITCH UNIT | 1 | ||
| 78 | 422823-0 | Chân đế sauREAR FOOT | 1 | ||
| 79 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 80 | 413C77-8 | Nắp khóaLOCK COVER | 1 | ||
| 81 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 82 | 232731-5 | Lò xo cần gạtLEVER SPRING | 1 | ||
| 83 | 413C76-0 | Khóa đầu chuyển pinBATTERY ADAPTER LOCK | 2 | ||
| 84 | 183U87-4 | Bộ hộp cầu đấu dâyTERMINAL BOX SET | 1 | Gồm các mục 92 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 85 | 232730-7 | Lò xo nén 5COMPRESSION SPRING 5 | 2 | ||
| 86 | 413C74-4 | Trái đầu chuyển pinBATTERY ADAPTER L | 1 | ||
| 87 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 88 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 89 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 2 | ||
| 90 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 2 | ||
| 91 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 92 | 183U87-4 | Bộ hộp cầu đấu dâyTERMINAL BOX SET | 1 | Gồm các mục 84 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 93 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 94 | 413C75-2 | Phải đầu chuyển pinBATTERY ADAPTER R | 1 | ||
| 95 | 232731-5 | Lò xo cần gạtLEVER SPRING | 1 | ||
| 96 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 97 | 413C77-8 | Nắp khóaLOCK COVER | 1 | ||
| 98 | 413C76-0 | Khóa đầu chuyển pinBATTERY ADAPTER LOCK | 2 | ||
| 99 | 232730-7 | Lò xo nén 5COMPRESSION SPRING 5 | 2 | ||
| 100 | 327928-0 | Tay cầm phụ trước 26FRONT GRIP 26 | 1 | ||
| 101 | 266373-3 | Vít tự ren 5X35TAPPING SCREW 5X35 | 2 | ||
| 102 | 312C34-2 | Giá giữ lò xo BSPRING HOLDER B | 2 | ||
| 103 | 232729-2 | Lò xo nén 13COMPRESSION SPRING 13 | 2 | ||
| 104 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 105 | 312C33-4 | Giá giữ lò xo ASPRING HOLDER A | 2 | ||
| 106 | 413C71-0 | Giá giữ lò xo DSPRING HOLDER D | 1 | ||
| 107 | 232728-4 | Lò xo nén 12COMPRESSION SPRING 12 | 1 | ||
| 108 | 312C35-0 | Giá giữ lò xo CSPRING HOLDER C | 1 | ||
| 110 | 183Y26-8 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 69 | |
| ↳ C10 | 8040V4-6 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 111 | 136926-1 | Cụm nắp ống mềmHOSE COVER ASS'Y | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 112 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 113 | 424788-2 | Bộ giảm chấnDAMPER | 1 | ||
| 114 | 312C32-6 | Đỡ chân đứngSTAND SUPPORT | 1 | ||
| 115 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 116 | 422823-0 | Chân đế sauREAR FOOT | 2 | ||
| 117 | 413N25-3 | Đế kẹpCLAMP BASE | 1 | ||
| 118 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 119 | 347916-1 | Chắn bảo vệ dướiBOTTOM GUARD | 1 | ||
| 120 | 922233-6 | Bu lông đầu lục giác chìm kèm long đen M5X20H.S.H.BOLT M5X20 WITH WR | 2 | ||
| 121 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 122 | 413C70-2 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 123 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 124 | 687B69-9 | ChặnSTOPPER | 1 | ||
| 125 | 620E26-2 | Bộ điều khiển BCONTROLLER B | 1 | ||
| 126 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 3 | ||
| 127 | 632T19-7 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 128 | 629A92-2 | Stator | 1 | ||
| 129 | 459144-7 | Tấm chắnBAFFLE PLATE | 1 | ||
| 130 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 131 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 132 | 519717-9 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 131 | |
| 133 | 962211-4 | Phanh R-42RETAINING RING R-42 | 1 | ||
| 134 | 253545-9 | Long đen phẳng 28FLAT WASHER 28 | 1 | ||
| 135 | 267212-0 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 136 | 211132-0 | Vòng bi 6301DDWBALL BEARING 6301DDW | 1 | ||
| 137 | 262085-6 | Vòng cao su 38RUBBER RING 38 | 1 | ||
| 138 | 141G44-4 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 139 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 4 | ||
| 140 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 4 | ||
| 141 | 227921-3 | Bánh răng côn xoắn 15SPIRAL BEVEL GEAR 15 | 1 | ||
| 142 | 252178-7 | Đai ốc lục giác M8-12HEX. NUT M8-12 | 1 | ||
| 143 | 422821-4 | Tấm mútSPONGE SHEET | 1 | ||
| 144 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 145 | 620H50-3 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 146 | 183U88-2 | Bộ nắp vỏ động cơMOTOR HOUSING COVER SET | 1 | Gồm các mục 149 | |
| 147 | 620K97-5 | Bộ điều khiểnCONTROLLER | 1 | ||
| 148 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 149 | 183U88-2 | Bộ nắp vỏ động cơMOTOR HOUSING COVER SET | 1 | Gồm các mục 146 | |
| 150 | 922343-9 | Bu lông đầu lục giác chìm kèm long đen M6X25H.S.H.BOLT M6X25 WITH WR | 5 | ||
| 151 | 8585M0-3 | Nhãn số seri CE002GCE002G SERIAL NO. LABEL | 1 | ||
| 152 | 8585L3-0 | Nhãn máy CE002GCE002G NAME PLATE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 191W53-9 | Bộ vòngRING SET | 1 | ||
| A02 | 413N26-1 | Kẹp ống mềm 40HOSE CLAMP 40 | 1 | ||
| A03 | 413P08-5 | Kẹp ống mềm 46HOSE CLAMP 46 | 1 | ||
| A04 | 782037-6 | Cờ lê hộp 13-19BOX WRENCH 13-19 | 1 | ||
| A05 | D-56998 | Phân đoạn bánh xe kim cương laserLASER DIAMOND WHEEL SEGMENTED | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
