Sơ đồ chi tiết máy & phụ tùng Makita CL106FD
Máy làm sạch dùng pin · 81 mã phụ tùng · Áp dụng: CL106FDZW, CL106FDZ, CL106FDSY, CL106FDSYW, CL106FDWY, CL106FDWYW
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

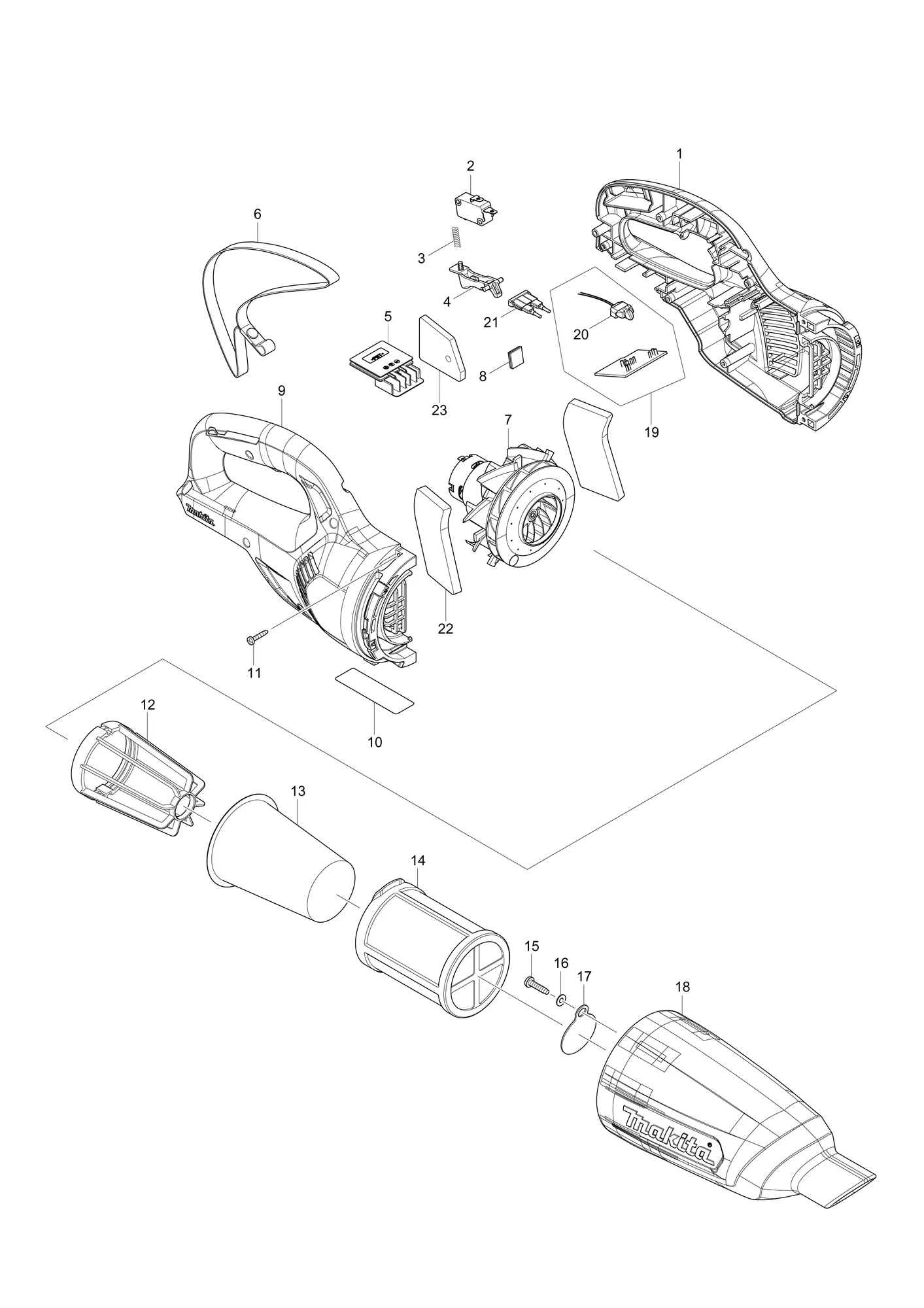

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1A | 183E86-0 | Bộ vỏHOUSING SET | 1 | ||
| 1B | 183E88-6 | Bộ vỏHOUSING SET | 1 | ||
| 1C | 183E88-6 | Bộ vỏHOUSING SET | 1 | ||
| 1D | 183E86-0 | Bộ vỏHOUSING SET | 1 | ||
| 1E | 183E88-6 | Bộ vỏHOUSING SET | 1 | ||
| 1F | 183E86-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 9 | |
| 2 | 650744-8 | Công tắc D3V-16-3C26SWITCH D3V-16-3C26 | 1 | ||
| 3 | 231473-8 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 4 | 455743-3 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 5 | 644813-5 | Cầu đấu dâyTERMINAL | 1 | ||
| 6 | 163400-6 | Dây đeo tayHANDSTRAP | 1 | ||
| 7 | 123849-2 | Cụm động cơMOTOR ASSEMBLY | 1 | ||
| 8 | 424248-4 | Tấm mút 15-25SPONGE SHEET 15-25 | 1 | ||
| 9A | 183E86-0 | Bộ vỏHOUSING SET | 1 | ||
| 9B | 183E88-6 | Bộ vỏHOUSING SET | 1 | ||
| 9C | 183E88-6 | Bộ vỏHOUSING SET | 1 | ||
| 9D | 183E86-0 | Bộ vỏHOUSING SET | 1 | ||
| 9E | 183E88-6 | Bộ vỏHOUSING SET | 1 | ||
| 9F | 183E86-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 1 | |
| 10 | 852S17-1 | Nhãn máy CL106FDCL106FD NAME PLATE | 1 | ||
| 11 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 7 | ||
| 12 | 410237-5 | Thanh giằngSTAY | 1 | ||
| 12-1 | 458467-0 | Thanh giằngSTAY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 13 | 443060-3 | LọcFILTER | 1 | ||
| 14 | 451208-3 | Lọc trướcPRE-FILTER | 1 | ||
| 15 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 16 | 941051-3 | Long đen phẳng 4FLAT WASHER 4 | 1 | ||
| 17 | 424208-6 | VanVALVE | 1 | ||
| 18A | 457145-9 | Cốc lọc bụiCAPSULE | 1 | ||
| 18B | 457281-1 | Cốc lọc bụiCAPSULE | 1 | ||
| 18C | 457281-1 | Cốc lọc bụiCAPSULE | 1 | ||
| 18D | 457145-9 | Cốc lọc bụiCAPSULE | 1 | ||
| 18E | 457281-1 | Cốc lọc bụiCAPSULE | 1 | ||
| 18F | 457145-9 | Cốc lọc bụiCAPSULE | 1 | ||
| 19 | 632H48-8 | Bộ điều khiểnCONTROLLER UNIT | 1 | Gồm các mục 20 | |
| 19-1 | 632R92-5 | Bộ điều khiểnCONTROLLER UNIT | 1 | Gồm các mục 20; Mã thay thế: mã mới thay được mã cũ | |
| 20 | 620601-4 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 20-1 | 620E97-9 | Mạch đèn LEDLED CIRCUIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 21 | 632H63-2 | Bộ cầu chìFUSE UNIT | 1 | ||
| 22 | 424913-5 | Tấm mút 35-70SPONGE SHEET 35-70 | 2 | ||
| 23 | 422150-5 | Tấm mút 38-43SPONGE SHEET 38-43 | 1 | ||
| 24 | 422268-2 | Tấm mút 57SPONGE SHEET 57 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01A | 123486-2 | Đầu phun sàn T 28 (trắng)FLOOR T-NOZZLE 28 WHI | 1 | Chỉ bản CL106FDZW | |
| A01B | 123488-8 | Đầu phun sàn T 28 (xanh dương)FLOOR T-NOZZLE 28 BLU | 1 | Chỉ bản CL106FDZ | |
| A01C | 123488-8 | Đầu phun sàn T 28 (xanh dương)FLOOR T-NOZZLE 28 BLU | 1 | Chỉ bản CL106FDSY | |
| A01D | 123486-2 | Đầu phun sàn T 28 (trắng)FLOOR T-NOZZLE 28 WHI | 1 | Chỉ bản CL106FDSYW | |
| A01E | 123488-8 | Đầu phun sàn T 28 (xanh dương)FLOOR T-NOZZLE 28 BLU | 1 | Chỉ bản CL106FDWY | |
| A01F | 123486-2 | Đầu phun sàn T 28 (trắng)FLOOR T-NOZZLE 28 WHI | 1 | Chỉ bản CL106FDWYW | |
| Phụ tùng | |||||
| ↳ C10 | 451410-8 | Con lănROLLER | 4 | ||
| ↳ C20 | 268208-4 | Chốt 3PIN 3 | 4 | ||
| ↳ C30 | 424096-1 | GạtWIPER | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A02A | 451240-7 | Đầu hút khe cửa 28 (trắng)SASH NOZZLE 28 WHI | 1 | Chỉ bản CL106FDZW | |
| A02B | 451243-1 | Đầu hút khe cửa 28 (xanh dương)SASH NOZZLE 28 BLU | 1 | Chỉ bản CL106FDZ | |
| A02C | 451243-1 | Đầu hút khe cửa 28 (xanh dương)SASH NOZZLE 28 BLU | 1 | Chỉ bản CL106FDSY | |
| A02D | 451240-7 | Đầu hút khe cửa 28 (trắng)SASH NOZZLE 28 WHI | 1 | Chỉ bản CL106FDSYW | |
| A02E | 451243-1 | Đầu hút khe cửa 28 (xanh dương)SASH NOZZLE 28 BLU | 1 | Chỉ bản CL106FDWY | |
| A02F | 451240-7 | Đầu hút khe cửa 28 (trắng)SASH NOZZLE 28 WHI | 1 | Chỉ bản CL106FDWYW | |
| A03A | 451241-5 | ỐngPIPE | 1 | Chỉ bản CL106FDZW | |
| A03B | 451244-9 | ỐngPIPE | 1 | Chỉ bản CL106FDZ | |
| A03C | 451244-9 | ỐngPIPE | 1 | Chỉ bản CL106FDSY | |
| A03D | 451241-5 | ỐngPIPE | 1 | Chỉ bản CL106FDSYW | |
| A03E | 451244-9 | ỐngPIPE | 1 | Chỉ bản CL106FDWY | |
| A03F | 451241-5 | ỐngPIPE | 1 | Chỉ bản CL106FDWYW | |
| A04A | 451242-3 | Giá giữ đầu hút khe cửaSASH NOZZLE HOLDER | 1 | Chỉ bản CL106FDZW | |
| A04B | 451245-7 | Giá giữ đầu hút khe cửaSASH NOZZLE HOLDER | 1 | Chỉ bản CL106FDZ | |
| A04C | 451245-7 | Giá giữ đầu hút khe cửaSASH NOZZLE HOLDER | 1 | Chỉ bản CL106FDSY | |
| A04D | 451242-3 | Giá giữ đầu hút khe cửaSASH NOZZLE HOLDER | 1 | Chỉ bản CL106FDSYW | |
| A04E | 451245-7 | Giá giữ đầu hút khe cửaSASH NOZZLE HOLDER | 1 | Chỉ bản CL106FDWY | |
| A04F | 451242-3 | Giá giữ đầu hút khe cửaSASH NOZZLE HOLDER | 1 | Chỉ bản CL106FDWYW | |
| A05C | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 1 | Chỉ bản CL106FDSY | |
| A05D | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 1 | Chỉ bản CL106FDSYW | |
| A05E | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 1 | Chỉ bản CL106FDWY | |
| A05F | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 1 | Chỉ bản CL106FDWYW | |
| A06C | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản CL106FDSY | |
| A06D | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản CL106FDSYW | |
| A06E | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản CL106FDWY | |
| A06F | 456128-6 | Nắp pinBATTERY COVER | 1 | Chỉ bản CL106FDWYW | |
| A07C | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản CL106FDSY; gồm nhiều chi tiết | |
| A07D | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản CL106FDSYW; gồm nhiều chi tiết | |
| A07E | ***DC10WD | Sạc pin DC10WDDC10WD BATTERY CHARGER | 1 | Chỉ bản CL106FDWY; gồm nhiều chi tiết | |
| A07F | ***DC10WD | Sạc pin DC10WDDC10WD BATTERY CHARGER | 1 | Chỉ bản CL106FDWYW; gồm nhiều chi tiết | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
