Sơ đồ chi tiết máy & phụ tùng Makita CP100D
Máy dao cắt đa năng dùng pin · 26 mã phụ tùng · Áp dụng: CP100DSY, CP100DSM
Tài liệu: Makita Việt Nam · bản 2021/01 · Xem bản gốc (PDF)

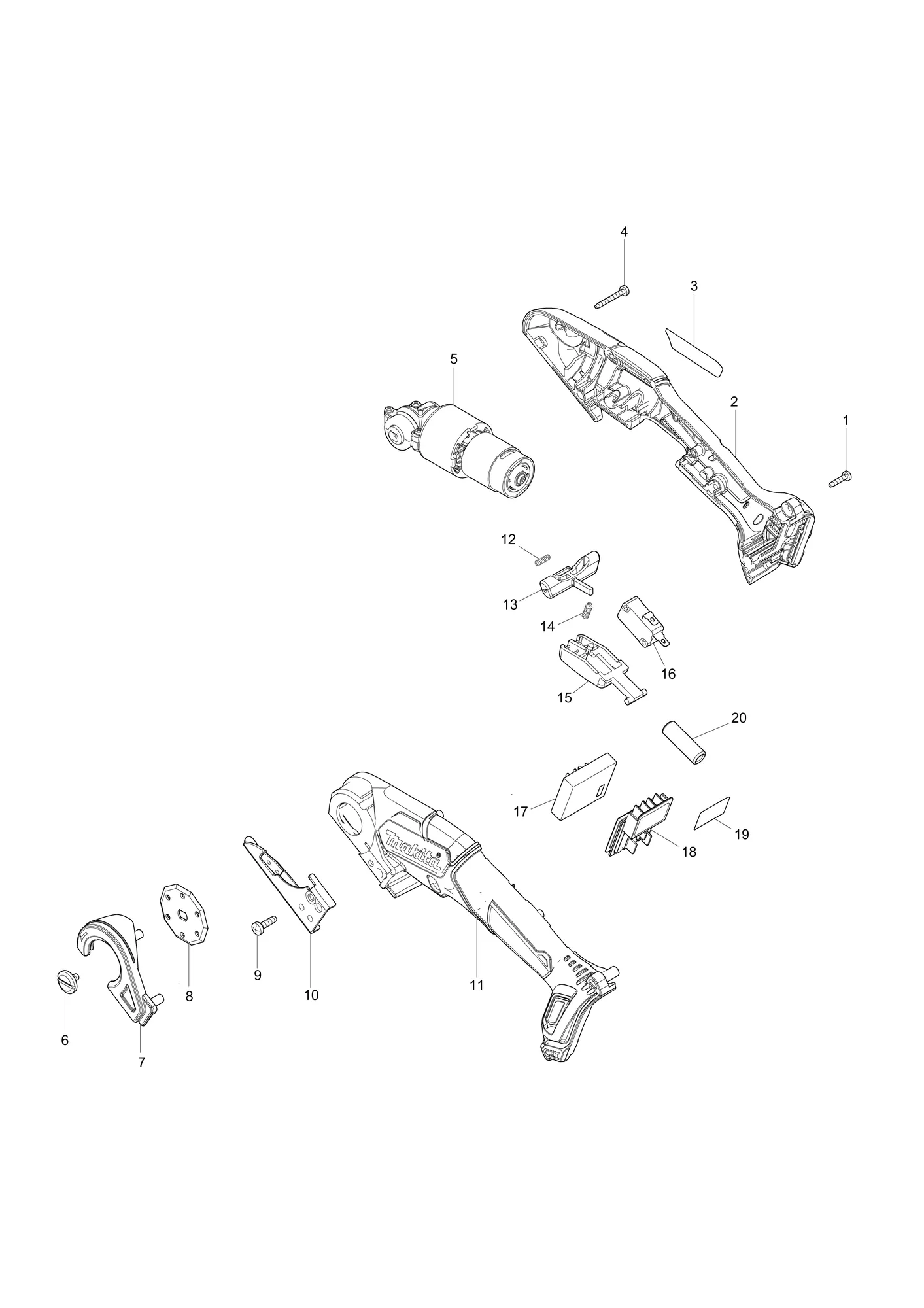

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266404-8 | Vít tự ren đầu dù 3X14TAPPING SCREW BIND 3X14 | 6 | ||
| 2 | 183G66-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 11 | |
| 3 | 853H52-6 | Nhãn máy CP100DCP100D NAME PLATE | 1 | ||
| 4 | 251574-6 | Vít tự ren đầu dù 3X24TAPPING SCREW BIND 3X24 | 2 | ||
| 5 | 126614-8 | Cụm bánh răngGEAR ASSEMBLY | 1 | ||
| 6 | 251571-2 | Vít đầu phẳng M4X8- FLAT HEAD SCREW M4X8 | 1 | ||
| 7 | 457828-1 | Nắp lưỡiBLADE COVER | 1 | ||
| 8 | 198604-1 | Bộ lưỡi dao cắt đa năngMULTI CUTTER BLADE SET | 1 | ||
| 9 | 266385-6 | Vít tự ren 4X14TAPPING SCREW 4X14 | 1 | ||
| 10 | 144620-1 | Lưỡi dưới (nguyên bộ)UNDER BLADE COMPLETE | 1 | ||
| 11 | 183G66-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 2 | |
| 12 | 231469-9 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 13 | 457829-9 | Cần gạt khóa an toànLOCKOFF LEVER | 1 | ||
| 14 | 233438-6 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 15 | 457830-4 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 16 | 650744-8 | Công tắc D3V-16-3C26SWITCH D3V-16-3C26 | 1 | ||
| 17 | 620687-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 18 | 644813-5 | Cầu đấu dâyTERMINAL | 1 | ||
| 19 | 853H60-7 | Nhãn số seri CP100DCP100D SERIAL NO. LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01B | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản CP100DSY; gồm nhiều chi tiết | |
| A01C | ***DC10SB | Sạc pin DC10SBDC10SB BATTERY CHARGER | 1 | Chỉ bản CP100DSM; gồm nhiều chi tiết | |
| A02B | 197393-5 | Bộ pin BL1016BATTERY BL1016 SET | 1 | Chỉ bản CP100DSY | |
| A02C | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 1 | Chỉ bản CP100DSM | |
| Phụ tùng | |||||
| A02-1C | 197406-2 | Bộ pin BL1041BBATTERY BL1041B SET | 1 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A03B | 198589-1 | Bộ túi dụng cụTOOL BAG SET | 1 | Chỉ bản CP100DSY | |
| A03C | 198589-1 | Bộ túi dụng cụTOOL BAG SET | 1 | Chỉ bản CP100DSM | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
