Sơ đồ chi tiết máy & phụ tùng Makita DCC500
Máy dùng pin dustless dao cắt 125MM · 76 mã phụ tùng · Áp dụng: DCC500RTE
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

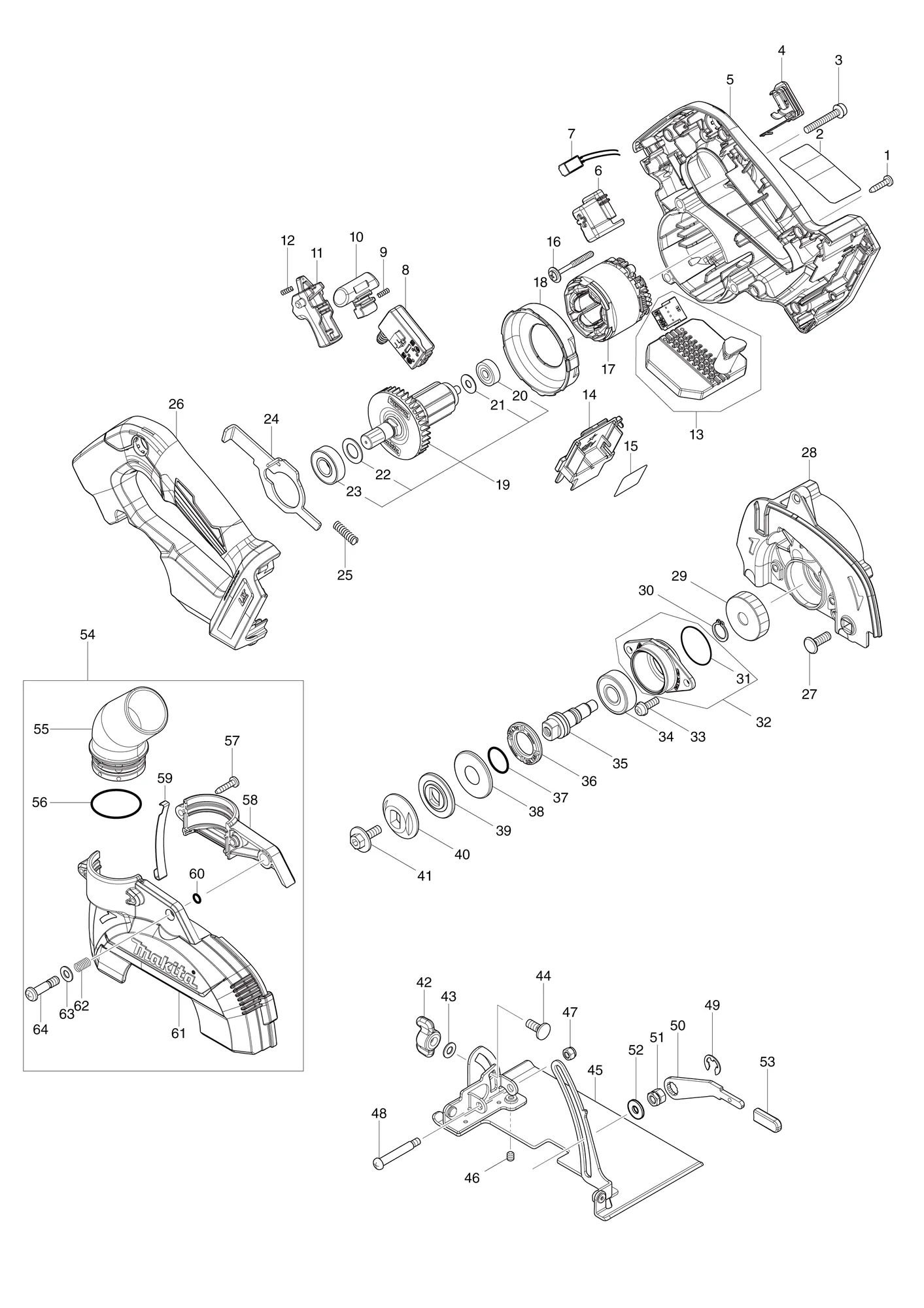

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 2 | 858D79-7 | Nhãn máy DCC500DCC500 NAME PLATE | 1 | ||
| 3 | 911258-5 | Vít đầu tròn M5X35PAN HEAD SCREW M5X35 | 3 | ||
| 4 | 140F99-0 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213218-6 | Gioăng chữ O 16O RING 16 | 1 | ||
| ↳ C11 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C20 | 818H07-8 | Nhãn nắpCAP LABEL | 1 | ||
| 5 | 140Y20-3 | Vỏ động cơ (nguyên bộ)MOTOR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 3 | ||
| 6 | 459256-6 | Giá giữHOLDER | 1 | ||
| 7 | 620936-3 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 8 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 9 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 10 | 459264-7 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 11 | 458594-3 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 12 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 13 | 620E44-0 | Bộ điều khiểnCONTROLLER | 1 | ||
| 14 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 15 | 858D86-0 | Nhãn số seri DCC500DCC500 SERIAL NO. LABEL | 1 | ||
| 16 | 265679-6 | Vít tự ren 4X40TAPPING SCREW 4X40 | 2 | ||
| 17 | 629A39-6 | Stator | 1 | ||
| 18 | 413291-8 | Tấm chắnBAFFLE PLATE | 1 | ||
| 19 | 519665-2 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 20-23 | |
| 20 | 210022-4 | Vòng bi 626DDWBALL BEARING 626DDW | 1 | ||
| 21 | 253332-6 | Long đen mỏng 6THIN WASHER 6 | 1 | ||
| 22 | 253744-3 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 23 | 211131-2 | Vòng bi 6001DDWBALL BEARING 6001DDW | 1 | ||
| 24 | 347785-0 | Khóa trụcSHAFT LOCK | 1 | ||
| 25 | 232667-8 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 26 | 140Y24-5 | Ốp tay cầm (nguyên bộ)HANDLE COVER COMPLETE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 27 | 251586-9 | Bu lông cổ vuông đầu phẳng M6XFLAT HEAD SQUARE NECK BOLT M6X | 1 | ||
| 28 | 140Y21-1 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 213430-8 | Gioăng chữ O 28O RING 28 | 1 | ||
| 29 | 227855-0 | Bánh răng nghiêng 45HELICAL GEAR 45 | 1 | ||
| 30 | 961052-5 | Phanh S-12RETAINING RING S-12 | 1 | ||
| 31 | 213444-7 | Gioăng chữ O 30O RING 30 | 1 | ||
| 32 | 135948-8 | Cụm hộp vòng biBEARING BOX ASSEMBLY | 1 | Gồm các mục 31 | |
| 33 | 911223-4 | Vít đầu tròn M5X16PAN HEAD SCREW M5X16 | 2 | ||
| 34 | 211129-9 | Vòng bi 6201DDWBALL BEARING 6201DDW | 1 | ||
| 35 | 325603-2 | Trục chínhSPINDLE | 1 | ||
| 36 | 285858-0 | Tấm chặn vòng bi 19-33BEARING RETAINER 19-33 | 1 | ||
| 37 | 213279-6 | Gioăng chữ O 18O RING 18 | 1 | ||
| 38 | 253397-8 | Long đen cốc 15CUP WASHER 15 | 1 | ||
| 39 | 224423-0 | Bích trong 36INNER FLANGE 36 | 1 | ||
| 40 | 224424-8 | Bích ngoài 36OUTER FLANGE 36 | 1 | ||
| 41 | 266510-9 | Bu lông lục giác chìm M6X18HEX. SOCKET HEX. BOLT M6X18 | 1 | ||
| 42 | 252649-4 | Đai ốc vặn tay M6THUMB NUT M6 | 1 | ||
| 43 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 44 | 265939-6 | Bu lông cổ vuông đầu phẳng M6X14FLAT HEAD SQ. NECK BOLT M6X14 | 1 | ||
| 45 | 162951-6 | ĐếBASE | 1 | ||
| 46 | 266264-8 | Vít trí lục giác chìm M5X6 (FLAT POINT)H.S.SET SCREW(FLAT POINT)M5X6 | 1 | ||
| 47 | 252103-8 | Đai ốc hãm lục giác M5-8HEX. LOCK NUT M5-8 | 1 | ||
| 48 | 266515-9 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 49 | 257982-9 | Vòng chặn cung E-8BOW STOP RING E-8 | 1 | ||
| 50 | 347399-5 | Tấm cần gạtLEVER PLATE | 1 | ||
| 51 | 264103-6 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 52 | 253111-2 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 53 | 286036-5 | NắpCAP | 1 | ||
| 54 | 127750-3 | Cụm nắp chắn bụi ADUST COVER ASSEMBLY A | 1 | Gồm các mục 55-64 | |
| 55 | 416741-2 | CútELBOW | 1 | ||
| 56 | 213460-9 | Gioăng chữ O 35O RING 35 | 1 | ||
| 57 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 58 | 413294-2 | Phải nắp chắn bụiDUST COVER R | 1 | ||
| 59 | 347787-6 | TấmPLATE | 1 | ||
| 60 | 213005-3 | Gioăng chữ O 5O RING 5 | 1 | ||
| 61 | 413292-6 | Trái nắp chắn bụiDUST COVER L | 1 | ||
| 62 | 233267-7 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 63 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 64 | 265658-4 | Vít đầu tròn M6X26PAN HEAD SCREW M6X26 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 783217-7 | Chìa lục giác 5HEX. WRENCH 5 | 1 | ||
| A02 | 126738-0 | Cụm túi chứa bụiDUST BAG ASSEMBLY | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 410602-8 | Chi tiết kẹpFASTENER | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A05B | 450128-8 | Nắp pinBATTERY COVER | 2 | Chỉ bản DCC500RTE | |
| A06B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DCC500RTE; gồm nhiều chi tiết | |
| A07B | 197280-8 | Bộ pin BL1850BBATTERY BL1850B SET | 2 | Chỉ bản DCC500RTE | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
