Sơ đồ chi tiết máy & phụ tùng Makita DCL282F
Máy làm sạch dùng pin · 105 mã phụ tùng · Áp dụng: DCL282FZ, DCL282FRF, DCL282FZW, DCL282FRFW, DCL282FZB
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

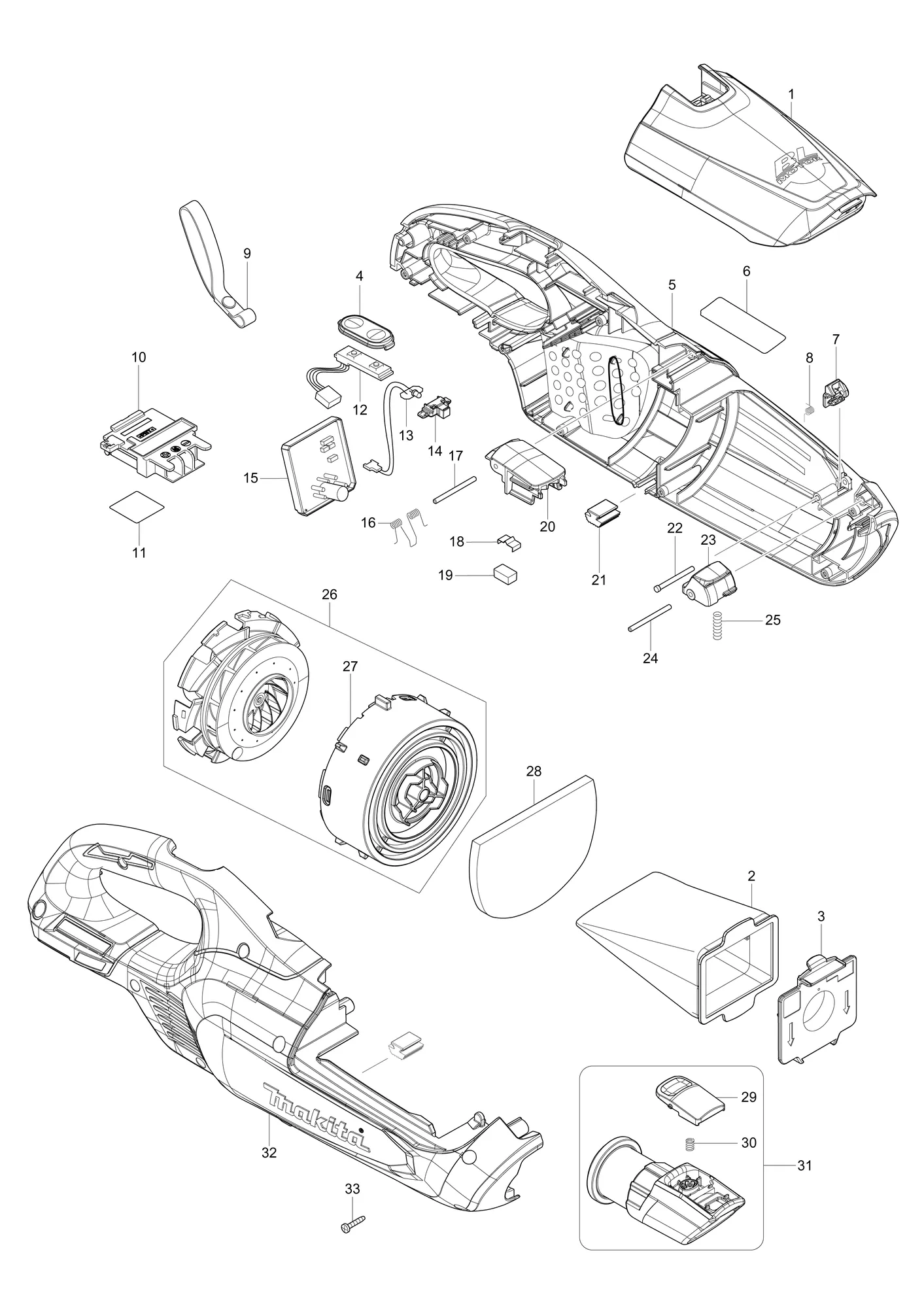

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1A | 140L57-2 | Nắp trước (nguyên bộ)FRONT COVER COMPLETE | 1 | ||
| 1B | 140L57-2 | Nắp trước (nguyên bộ)FRONT COVER COMPLETE | 1 | ||
| 1C | 140L56-4 | Nắp trước (nguyên bộ)FRONT COVER COMPLETE | 1 | ||
| 1D | 140L56-4 | Nắp trước (nguyên bộ)FRONT COVER COMPLETE | 1 | ||
| 1E | 140T70-8 | Nắp trước (nguyên bộ)FRONT COVER COMPLETE | 1 | ||
| ↳ C10 | 424093-7 | PhớtSEAL | 1 | ||
| 2 | 166119-6 | Túi chứa bụi rũ bụi dễEASY SHAKE OFF DUST BAG | 1 | ||
| 3 | 140K23-3 | Thanh giằng van (nguyên bộ)VALVE STAY COMPLETE | 1 | ||
| 4 | 144096-2 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | ||
| 5A | 183M11-9 | Bộ vỏHOUSING SET | 1 | ||
| 5B | 183M11-9 | Bộ vỏHOUSING SET | 1 | ||
| 5C | 183L70-7 | Bộ vỏHOUSING SET | 1 | ||
| 5D | 183L70-7 | Bộ vỏHOUSING SET | 1 | ||
| 5E | 183P31-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 21,32 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 422458-7 | Tấm mút 55-80SPONGE SHEET 55-80 | 2 | ||
| ↳ C30 | 213008-7 | Gioăng chữ O 22.4O RING 22.4 | 2 | ||
| 6 | 855T39-6 | Nhãn máy DCL282FDCL282F NAME PLATE | 1 | ||
| 7A | 459352-0 | Tấm chặnSTOPPER PLATE | 1 | ||
| 7B | 459352-0 | Tấm chặnSTOPPER PLATE | 1 | ||
| 7C | 459327-9 | Tấm chặnSTOPPER PLATE | 1 | ||
| 7D | 459327-9 | Tấm chặnSTOPPER PLATE | 1 | ||
| 7E | 459302-5 | Tấm chặnSTOPPER PLATE | 1 | ||
| 8 | 232484-6 | Lò xo xoắn 4TORSION SPRING 4 | 1 | ||
| 9A | 163400-6 | Dây đeo tayHANDSTRAP | 1 | ||
| 9B | 163400-6 | Dây đeo tayHANDSTRAP | 1 | ||
| 9C | 163400-6 | Dây đeo tayHANDSTRAP | 1 | ||
| 9D | 163400-6 | Dây đeo tayHANDSTRAP | 1 | ||
| 10 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 11 | 855T46-9 | Nhãn số seri DCL282FDCL282F SERIAL NO. LABEL | 1 | ||
| 12 | 620A77-1 | Bộ công tắcSWITCH UNIT | 1 | ||
| 13 | 620A76-3 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 13-1 | 620E82-2 | Mạch đèn LEDLED CIRCUIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 14 | 459478-8 | Hộp thấu kínhLENS CASE | 1 | ||
| 15 | 620A75-5 | Bộ điều khiểnCONTROLLER | 1 | ||
| 16 | 233580-3 | Lò xo xoắn 4TORSION SPRING 4 | 1 | ||
| 17 | 268271-7 | Chốt 3PIN 3 | 1 | ||
| 18 | 232264-0 | Lò xo láLEAF SPRING | 1 | ||
| 19 | 424367-6 | Cao suRUBBER | 1 | ||
| 20A | 459350-4 | Khớp nối nắp trướcFRONT COVER JOINT | 1 | ||
| 20B | 459350-4 | Khớp nối nắp trướcFRONT COVER JOINT | 1 | ||
| 20C | 459330-0 | Khớp nối nắp trướcFRONT COVER JOINT | 1 | ||
| 20D | 459330-0 | Khớp nối nắp trướcFRONT COVER JOINT | 1 | ||
| 20E | 459351-2 | Khớp nối nắp trướcFRONT COVER JOINT | 1 | ||
| 21 | 422460-0 | Tấm cao suRUBBER PLATE | 2 | ||
| 22 | 256590-3 | Chốt đầu trụ phẳng 3FLAT FILLISTER HD. PIN 3 | 1 | ||
| 23A | 459348-1 | Nút BBUTTON B | 1 | ||
| 23B | 459348-1 | Nút BBUTTON B | 1 | ||
| 23C | 459329-5 | Nút BBUTTON B | 1 | ||
| 23D | 459329-5 | Nút BBUTTON B | 1 | ||
| 23E | 459349-9 | Nút BBUTTON B | 1 | ||
| 24 | 268271-7 | Chốt 3PIN 3 | 1 | ||
| 25 | 233344-5 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 26 | 136092-4 | Cụm động cơMOTOR ASS'Y | 1 | Gồm các mục 27 | |
| 27 | 459322-9 | Nắp quạtFAN COVER | 1 | ||
| 28 | 424804-0 | Tấm mút 76-110SPONGE SHEET 76-110 | 1 | ||
| 29 | 458939-5 | Nút ABUTTON A | 1 | ||
| 30 | 232485-4 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 31A | 136107-7 | Cụm cửa vàoINLET ASS'Y | 1 | ||
| 31B | 136107-7 | Cụm cửa vàoINLET ASS'Y | 1 | ||
| 31C | 136095-8 | Cụm cửa vàoINLET ASS'Y | 1 | ||
| 31D | 136095-8 | Cụm cửa vàoINLET ASS'Y | 1 | ||
| 31E | 136035-6 | Cụm cửa vàoINLET ASSY | 1 | Gồm các mục 29,30 | |
| ↳ C10 | 424094-5 | Đóng góiPACKING | 1 | ||
| 32A | 183M11-9 | Bộ vỏHOUSING SET | 1 | ||
| 32B | 183M11-9 | Bộ vỏHOUSING SET | 1 | ||
| 32C | 183L70-7 | Bộ vỏHOUSING SET | 1 | ||
| 32D | 183L70-7 | Bộ vỏHOUSING SET | 1 | ||
| 32E | 183P31-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 5,21 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 422458-7 | Tấm mút 55-80SPONGE SHEET 55-80 | 2 | ||
| ↳ C30 | 213008-7 | Gioăng chữ O 22.4O RING 22.4 | 2 | ||
| 33 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 9 | ||
| Phụ kiện kèm theo máy | |||||
| A01A | 123488-8 | Đầu phun sàn T 28 (xanh dương)FLOOR T-NOZZLE 28 BLU | 1 | Chỉ bản DCL282FZ | |
| A01B | 123488-8 | Đầu phun sàn T 28 (xanh dương)FLOOR T-NOZZLE 28 BLU | 1 | Chỉ bản DCL282FRF | |
| A01C | 123486-2 | Đầu phun sàn T 28 (trắng)FLOOR T-NOZZLE 28 WHI | 1 | Chỉ bản DCL282FZW | |
| A01D | 123486-2 | Đầu phun sàn T 28 (trắng)FLOOR T-NOZZLE 28 WHI | 1 | Chỉ bản DCL282FRFW | |
| A01E | 123539-7 | Đầu phun sàn T 28 (đen)FLOOR T-NOZZLE 28 BLA | 1 | Chỉ bản DCL282FZB | |
| Phụ tùng | |||||
| ↳ C10 | 451410-8 | Con lănROLLER | 4 | ||
| ↳ C20 | 268208-4 | Chốt 3PIN 3 | 4 | ||
| ↳ C30 | 424096-1 | GạtWIPER | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A02 | 194566-1 | Bộ lọc giấy (5PCS/SET)PAPER FILTER SET (5PCS/SET) | 1 | ||
| A03A | 451243-1 | Đầu hút khe cửa 28 (xanh dương)SASH NOZZLE 28 BLU | 1 | Chỉ bản DCL282FZ | |
| A03B | 451243-1 | Đầu hút khe cửa 28 (xanh dương)SASH NOZZLE 28 BLU | 1 | Chỉ bản DCL282FRF | |
| A03C | 451240-7 | Đầu hút khe cửa 28 (trắng)SASH NOZZLE 28 WHI | 1 | Chỉ bản DCL282FZW | |
| A03D | 451240-7 | Đầu hút khe cửa 28 (trắng)SASH NOZZLE 28 WHI | 1 | Chỉ bản DCL282FRFW | |
| A03E | 456586-6 | Đầu hút khe cửa 28 (đen)SASH NOZZLE 28 BLK | 1 | Chỉ bản DCL282FZB | |
| A04A | 459356-2 | ỐngPIPE | 1 | Chỉ bản DCL282FZ | |
| A04B | 459356-2 | ỐngPIPE | 1 | Chỉ bản DCL282FRF | |
| A04C | 459353-8 | ỐngPIPE | 1 | Chỉ bản DCL282FZW | |
| A04D | 459353-8 | ỐngPIPE | 1 | Chỉ bản DCL282FRFW | |
| A04E | 458942-6 | ỐngPIPE | 1 | Chỉ bản DCL282FZB | |
| A05A | 459355-4 | Giá giữ đầu phunNOZZLE HOLDER | 1 | Chỉ bản DCL282FZ | |
| A05B | 459355-4 | Giá giữ đầu phunNOZZLE HOLDER | 1 | Chỉ bản DCL282FRF | |
| A05C | 459354-6 | Giá giữ đầu phunNOZZLE HOLDER | 1 | Chỉ bản DCL282FZW | |
| A05D | 459354-6 | Giá giữ đầu phunNOZZLE HOLDER | 1 | Chỉ bản DCL282FRFW | |
| A05E | 459038-6 | Giá giữ đầu phunNOZZLE HOLDER | 1 | Chỉ bản DCL282FZB | |
| A06B | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DCL282FRF | |
| A06D | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DCL282FRFW | |
| A07B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DCL282FRF; gồm nhiều chi tiết | |
| A07D | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DCL282FRFW; gồm nhiều chi tiết | |
| A08B | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 1 | Chỉ bản DCL282FRF | |
| A08D | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 1 | Chỉ bản DCL282FRFW | |
| Phụ tùng | |||||
| A08-1B | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 1 | Mã thay thế: thay được cho nhau | |
| A08-1D | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 1 | Mã thay thế: thay được cho nhau | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
