Sơ đồ chi tiết máy & phụ tùng Makita DCS550
Máy dao cắt kim loại dùng pin · 81 mã phụ tùng · Áp dụng: DCS550RME
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

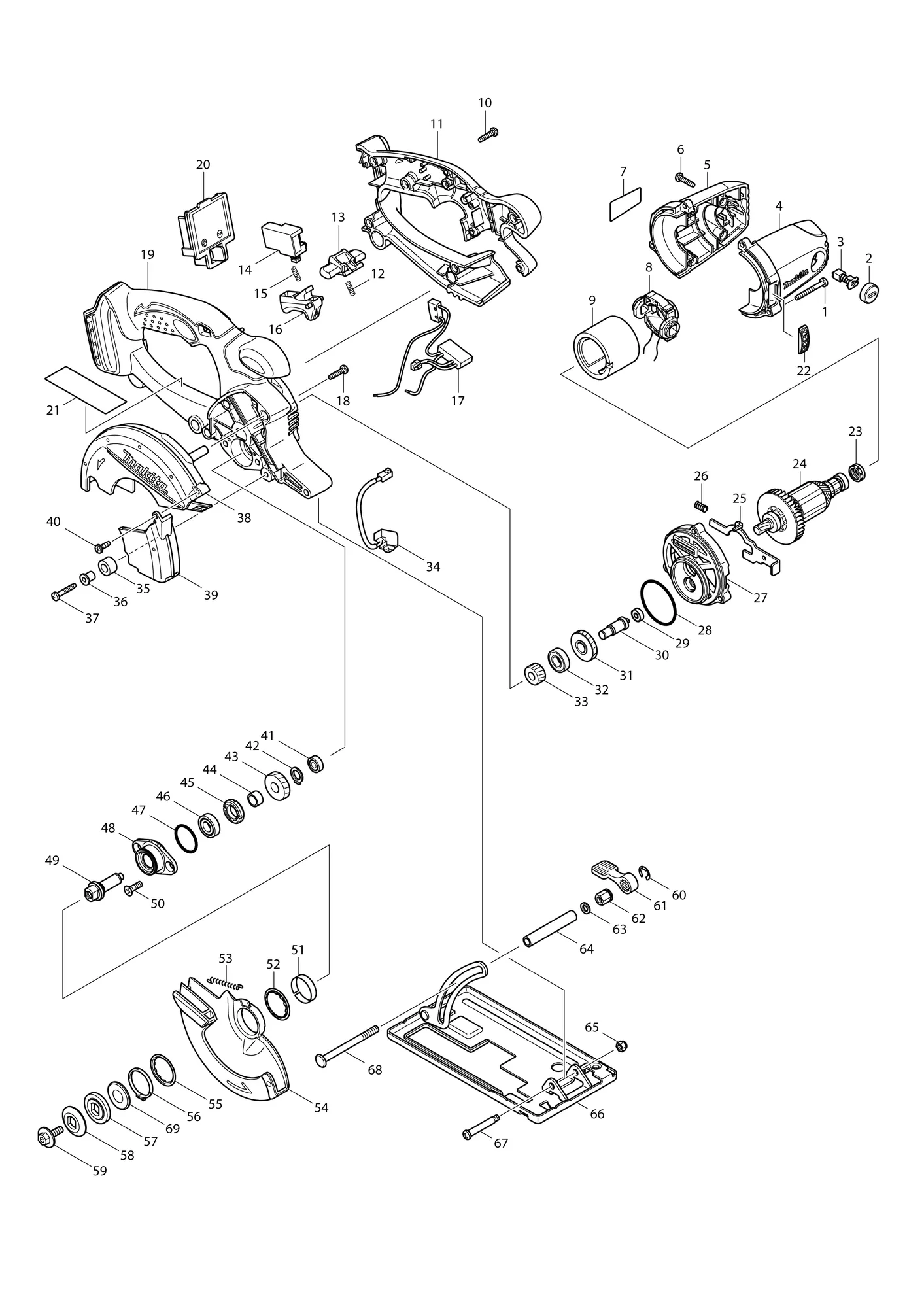

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266053-1 | Vít tự ren 4X35TAPPING SCREW 4X35 | 3 | ||
| 2 | 643807-7 | Nắp chổi thanBRUSH HOLDER CAP | 2 | ||
| 3 | 195018-5 | Bộ chổi than CB-430CARBON BRUSH SET CB-430 | 1 | ||
| 4 | 188209-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 5 | |
| 5 | 188209-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 4 | |
| 6 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 7 | 815P08-5 | Nhãn máy DCS550DCS550 NAME PLATE | 1 | ||
| 8 | 638502-2 | Nắp đuôi động cơ (nguyên bộ)ENDBELL COMPLETE | 1 | ||
| 9 | 638420-4 | Bộ gôngYOKE UNIT | 1 | ||
| 10 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 8 | ||
| 11 | 453426-9 | Trái tay cầmHANDLE L | 1 | ||
| 11-1 | 140F58-4 | Trái tay cầm (nguyên bộ)HANDLE L COMPLETE | 1 | Mã thay thế: thay theo bộ | |
| 12 | 231469-9 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 13 | 419664-3 | Cần gạt tắt khóaLOCK OFF LEVER | 1 | ||
| 14 | 651956-6 | Công tắc TG72BDSWITCH TG72BD | 1 | ||
| 15 | 231469-9 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 16 | 419665-1 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 17 | 620260-4 | Bộ điều khiểnCONTROLLER | 1 | ||
| 17-1 | 620G70-1 | Bộ điều khiểnCONTROLLER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 18 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 19 | 453154-6 | Phải tay cầmHANDLE R | 1 | ||
| 19-1 | 140F53-4 | Phải tay cầm (nguyên bộ)HANDLE R COMPLETE | 1 | Mã thay thế: thay theo bộ | |
| 20 | 644808-8 | Cầu đấu dâyTERMINAL | 1 | ||
| 22 | 419609-1 | Chắn bảo vệ quạtFAN GUARD | 1 | ||
| 23 | 421977-0 | Vòng cao su 13RUBBER RING 13 | 1 | ||
| 24 | 619290-0 | RotorARMATURE | 1 | ||
| 25 | 345643-4 | Khóa trụcSHAFT LOCK | 1 | ||
| 26 | 233117-6 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 27 | 419656-2 | Vỏ hộp sốGEAR HOUSING | 1 | ||
| 28 | 213560-5 | Gioăng chữ O 44O RING 44 | 1 | ||
| 29 | 210036-3 | Vòng bi 604ZZBALL BEARING 604ZZ | 1 | ||
| 30 | 324729-7 | Trục bánh răngGEAR SHAFT | 1 | ||
| 31 | 227752-0 | Bánh răng nghiêng 27HELICAL GEAR 27 | 1 | ||
| 32 | 210080-0 | Vòng bi 6900ZZBALL BEARING 6900ZZ | 1 | ||
| 33 | 226635-1 | Bánh răng nghiêng 15HELICAL GEAR 15 | 1 | ||
| 34 | 631550-0 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 35 | 262566-0 | Ống bọc cao su 6RUBBER SLEEVE 6 | 1 | ||
| 36 | 262563-6 | Ống lót 4SLEEVE 4 | 1 | ||
| 37 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 1 | ||
| 38 | 419662-7 | Hộp lưỡiBLADE CASE | 1 | ||
| 39 | 419663-5 | Nắp lưỡiBLADE COVER | 1 | ||
| 40 | 266020-6 | Vít tự ren 4X12TAPPING SCREW 4X12 | 1 | ||
| 41 | 210006-2 | Vòng bi 696ZZBALL BEARING 696ZZ | 1 | ||
| 42 | 961006-2 | Phanh S-10RETAINING RING S-10 | 1 | ||
| 43 | 226640-8 | Bánh răng nghiêng 23HELICAL GEAR 23 | 1 | ||
| 44 | 257760-7 | Ống lót 10SLEEVE 10 | 1 | ||
| 45 | 285847-5 | Tấm chặn vòng bi 14-23BEARING RETAINER 14-23 | 1 | ||
| 46 | 210069-8 | Vòng bi 6900DDWBALL BEARING 6900DDW | 1 | ||
| 47 | 213435-8 | Gioăng chữ O 26O RING 26 | 1 | ||
| 48 | 318087-1 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 49 | 324730-2 | Trục chínhSPINDLE | 1 | ||
| 50 | 265034-2 | Vít đầu bằng và M5X1+ COUNTERSUNK HEAD SCREW M5X1 | 2 | ||
| 51 | 345470-9 | Vòng độ dàyTHICKNESS RING | 1 | ||
| 52 | 345739-1 | Miếng đệmSPACER | 1 | ||
| 53 | 231792-2 | Lò xo căng 3TENSION SPRING 3 | 1 | ||
| 54 | 158116-6 | Nắp an toàn (nguyên bộ)SAFETY COVER COMPLETE | 1 | ||
| 55 | 345739-1 | Miếng đệmSPACER | 1 | ||
| 56 | 257938-2 | Phanh WR-26 (EXT)RETAINING RING(EXT) WR-26 | 1 | ||
| 57 | 224391-7 | Bích trong 30INNER FLANGE 30 | 1 | ||
| 58 | 224404-4 | Bích ngoài 30OUTER FLANGE 30 | 1 | ||
| 59 | 266458-5 | Bu lông lục giác chìm M6X18HEX.SOCKET HEX.BOLT M6X18 | 1 | ||
| 60 | 961014-3 | Vòng chặn E-8STOP RING E-8 | 1 | ||
| 61 | 272229-0 | Cần gạt 40LEVER 40 | 1 | ||
| 62 | 252159-1 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 63 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 64 | 331733-9 | Ống 6PIPE 6 | 1 | ||
| 65 | 252103-8 | Đai ốc hãm lục giác M5-8HEX. LOCK NUT M5-8 | 1 | ||
| 66 | 163471-3 | ĐếBASE | 1 | ||
| 67 | 265056-2 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 68 | 266405-6 | Bu lông cổ đầu cổ vuông phẳng M6X75FLAT H.SQUARE NECK BOLT M6X75 | 1 | ||
| 69 | 267802-9 | Long đen cốc 13CUP WASHER 13 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 192219-6 | Kính bảo hộ an toànSAFETY GOGGLE | 1 | ||
| A02 | 783203-8 | Chìa lục giác 5HEX. WRENCH 5 | 1 | ||
| A03B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DCS550RME | |
| Phụ tùng | |||||
| A04-1B | 196399-0 | Bộ pin BL1840BATTERY BL1840 SET | 2 | ||
| A04-2B | 197265-4 | Bộ pin BL1840BBATTERY BL1840B SET | 2 | Mã thay thế: mã mới thay được mã cũ | |
| A04-3B | 197265-4 | Bộ pin BL1840BBATTERY BL1840B SET | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A05B | 141485-2 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | Chỉ bản DCS550RME | |
| Phụ tùng | |||||
| A06-1B | 806V67-6 | Nhãn hộp nhựa DCS550RMEDCS550RME PLASTIC CASE LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A07 | B-07319 | Lưỡi cưa hợp kim 136X20X30TT.C.T.SAW BLADE 136X20X30T | 1 | ||
| A08B | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DCS550RME | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
