Sơ đồ chi tiết máy & phụ tùng Makita DCU602
Máy pin powered wheelbarrow · 323 mã phụ tùng · Áp dụng: DCU602Z
Tài liệu: Makita Việt Nam · bản 2023/11 · Xem bản gốc (PDF)
Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 412561-2 | Nắp dây điệnCORD COVER | 1 | ||
| 2 | 265B11-6 | Bu lông lục giác kèm long đen M8X20HEX. BOLT M8X20 WITH WR | 1 | ||
| 3 | 141P49-8 | Khung chính (nguyên bộ)MAIN FRAME COMPLETE | 1 | ||
| ↳ C10 | 8064B2-0 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 4 | 256940-2 | Chốt 14PIN 14 | 1 | ||
| 5 | 327472-7 | Trục đế 25BASE SHAFT 25 | 1 | ||
| 6 | 961062-2 | Vòng chặn E-12STOP RING E-12 | 1 | ||
| 8 | 261163-9 | Long đen cao su 25RUBBER WASHER 25 | 1 | ||
| 9 | 687F01-7 | ĐaiBAND | 1 | ||
| 10 | 265D23-1 | HEX. S.H.B M6X22 WITH GM | 2 | ||
| 11 | 136868-9 | Cụm phải kẹp phanh hãmBRAKE CALIPER R ASS'Y | 1 | Gồm các mục 305 | |
| 12 | 265C76-4 | Bu lông lục giác kèm long đen M5X35HEX. BOLT M5X35 WITH WR | 2 | ||
| 14 | 347993-3 | Dao gạtSCRAPER | 1 | ||
| 15 | 347995-9 | Phải kẹpCLAMP R | 1 | ||
| 16 | 265C76-4 | Bu lông lục giác kèm long đen M5X35HEX. BOLT M5X35 WITH WR | 2 | ||
| 18 | 347994-1 | Trái kẹpCLAMP L | 1 | ||
| 19 | 347993-3 | Dao gạtSCRAPER | 1 | ||
| 20 | 265D23-1 | HEX. S.H.B M6X22 WITH GM | 2 | ||
| 21 | 136869-7 | Cụm trái kẹp phanh hãmBRAKE CALIPER L ASS'Y | 1 | Gồm các mục 306 | |
| 22 | 265B11-6 | Bu lông lục giác kèm long đen M8X20HEX. BOLT M8X20 WITH WR | 2 | ||
| 23 | 265B11-6 | Bu lông lục giác kèm long đen M8X20HEX. BOLT M8X20 WITH WR | 2 | ||

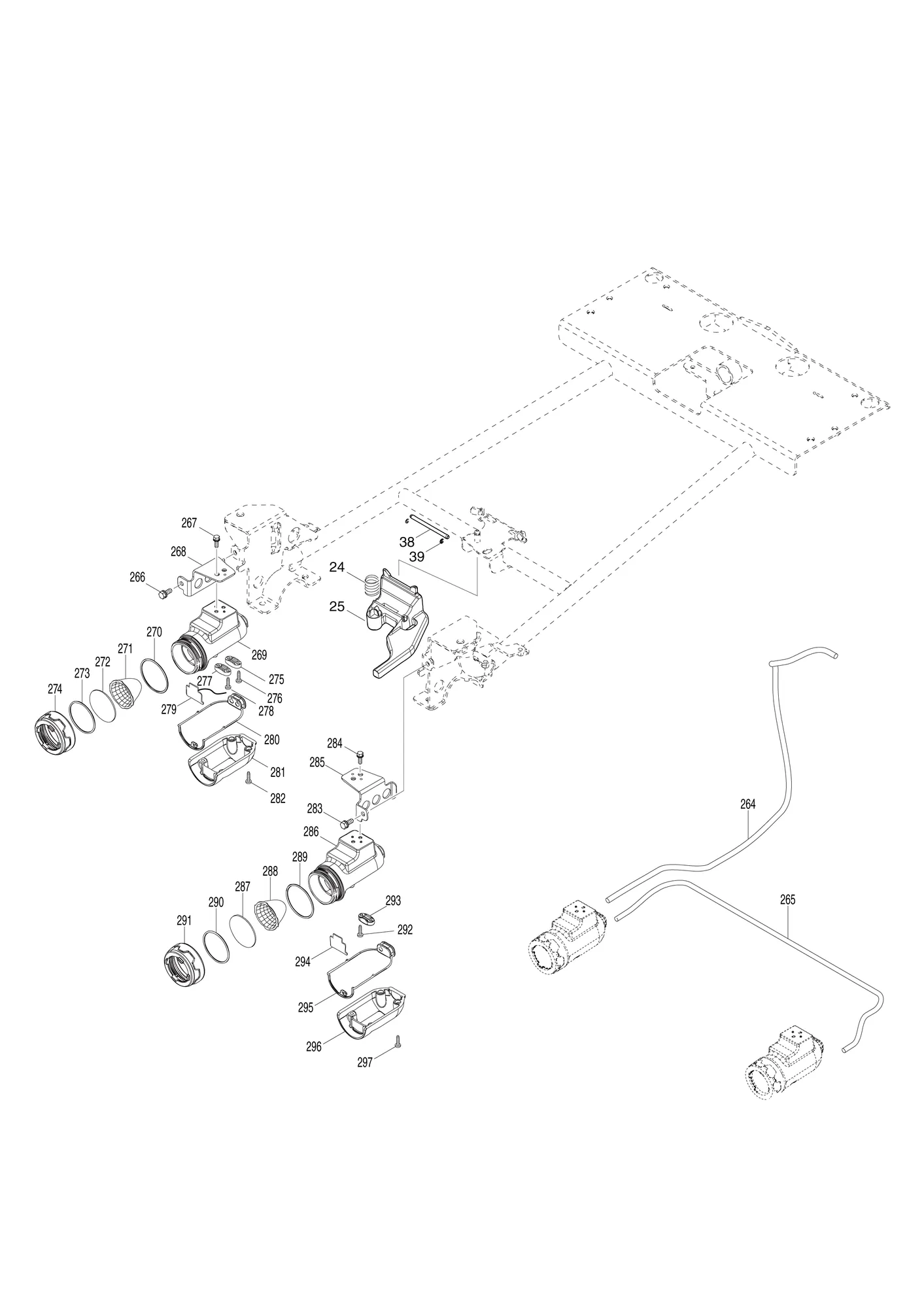

| 24 | 232737-3 | Lò xo nén 19COMPRESSION SPRING 19 | 1 | ||
| 25 | 413D27-9 | Khóa cần gạt nhả sốNEUTRAL LEVER LOCK | 1 | ||
| 26 | 265C46-3 | Bu lông lục giác kèm long đen M4X12HEX. BOLT M4X12 WITH WG | 1 | ||
| 27 | 413D28-7 | Nắp bộ cân bằng phanh hãmBRAKE EQUALIZER COVER | 1 | ||
| 28 | 347629-4 | Kẹp dây cápCABLE CLAMP | 1 | ||
| 29 | 265B14-0 | Bu lông đầu lục giác chìm kèm long đen M6X20H.S.H.BOLT M6X20 WITH WR | 1 | ||
| 30 | 961004-6 | Phanh S-8 (EXT)RETAINING RING (EXT) S-8 | 1 | ||
| 31 | 253165-9 | Long đen phẳng 8FLAT WASHER 8 | 3 | ||
| 32 | 319906-4 | Phải bộ cân bằng phanh hãmBRAKE EQUALIZER R | 1 | ||
| 33 | 140P25-9 | Dây cáp phanh hãm 370BRAKE CABLE 370 | 1 | ||
| 34 | 319905-6 | Trái bộ cân bằng phanh hãmBRAKE EQUALIZER L | 1 | ||
| 36 | 140P25-9 | Dây cáp phanh hãm 370BRAKE CABLE 370 | 1 | ||
| 38 | 256A03-0 | Thanh 4.5ROD 4.5 | 1 | ||
| 39 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 2 | ||
| 40 | 252289-8 | Đai ốc nắp lục giác M14HEX. CAP NUT M14 | 4 | ||
| 41 | 253475-4 | Long đen vênh 14SPRING WASHER 14 | 4 | ||
| 42 | 141G99-9 | Cụm phải lốp 330TIRE 330 R ASSEMBLY | 1 | Gồm các mục 123-126,128-130 | |
| 44 | 141H00-0 | Cụm trái lốp 330TIRE 330 L ASSEMBLY | 1 | Gồm các mục 48-54 | |
| 45 | 253475-4 | Long đen vênh 14SPRING WASHER 14 | 4 | ||
| 46 | 252289-8 | Đai ốc nắp lục giác M14HEX. CAP NUT M14 | 4 | ||
| 47 | 347621-0 | Kẹp 57CLAMP 57 | 2 | ||
| 48 | 265C39-0 | Bu lông đầu bích lục giác M6X16HEX. FLANGE HD. BOLT M6X16 | 8 | ||
| 49 | 347950-1 | Bánh xe 150WHEEL 150 | 1 | ||
| 50 | 422857-3 | Lốp 330TIRE 330 | 1 | ||
| 51 | 162B39-4 | Ống 330TUBE 330 | 1 | ||
| ↳ C10 | GQ00000001 | Nắp van M8VALVE CAP M8 | 1 | ||
| 52 | 347949-6 | Bánh xe 150WHEEL 150 | 1 | ||
| 53 | 253551-4 | Long đen phẳng 6FLAT WASHER 6 | 8 | ||
| 54 | 252308-0 | Đai ốc lục giác M6-10HEX. NUT M6-10 | 8 | ||
| 58 | 122E51-4 | Cụm động cơMOTOR ASSEMBLY | 1 | ||
| 59 | 347698-5 | Giá đỡ vi saiDIFF BRACKET | 1 | ||
| 60 | 347A16-3 | Cần gạt nhả sốNEUTRAL LEVER | 1 | ||
| 61 | 347697-7 | Giá giữ cần gạt nhả sốNEUTRAL LEVER HOLDER | 1 | ||
| 62 | 232616-5 | Lò xo xoắn 14TORSION SPRING 14 | 1 | ||
| 63 | 413D41-5 | Cần chuyển chế độ nhả sốNEUTRAL CHANGE LEVER | 1 | ||
| 64 | 253430-6 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 65 | 265465-5 | Bu lông lục giác vai M6SHOULDER HEX. BOLT M6 | 1 | ||
| 66 | NP00000001 | Chốt chẻ 3-35SPLIT PIN 3-35 | 2 | ||
| 67 | NP00000002 | Đai ốc lục giác M20HEX. NUT M20 | 2 | ||
| 68 | NP00000003 | Long đen vênh 22SPRING WASHER 22 | 2 | ||
| 69 | 313304-4 | Moay ơHUB | 2 | ||
| 70 | 347208-8 | Đĩa phanh hãmBRAKE DISC | 2 | ||
| 71 | 141P62-6 | Tấm (nguyên bộ)PLATE COMPLETE | 2 | ||
| 72 | 265C87-9 | Vít đầu lục giác chìm M5X12H.S.B. HEAD SCREW M5X12 | 12 | ||
| 73 | 327626-6 | Ống lót 25SLEEVE 25 | 2 | ||
| 74 | NP00000004 | Then 6KEY 6 | 2 | ||
| 75 | 122D22-5 | Bộ bánh răng vi saiDIFFERENTIAL GEAR UNIT | 1 | Gồm các mục 66-74 | |
| 77 | 122C29-5 | Cụm phải khóa quayTURNING LOCK R ASSEMBLY | 1 | Gồm các mục 78-85 | |
| 78 | 413D33-4 | Cần khóaLOCK LEVER | 1 | ||
| 79 | 327938-7 | Chặn gàiSNAP RETAINER | 1 | ||
| 80 | 268181-8 | Chốt 3PIN 3 | 1 | ||
| 81 | 413D32-6 | Phải dẫn hướng bộ nângLIFTER GUIDE R | 1 | ||
| 82 | 232617-3 | Lò xo nén 10COMPRESSION SPRING 10 | 1 | ||
| 83 | 253173-0 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 84 | 961013-5 | Vòng chặn E-7STOP RING E-7 | 1 | ||
| 85 | 256A04-8 | Chốt 10PIN 10 | 1 | ||
| 86 | 265C46-3 | Bu lông lục giác kèm long đen M4X12HEX. BOLT M4X12 WITH WG | 2 | ||
| 87 | 122C28-7 | Cụm trái khóa quayTURNING LOCK L ASSEMBLY | 1 | Gồm các mục 88-95 | |
| 88 | 413D33-4 | Cần khóaLOCK LEVER | 1 | ||
| 89 | 327938-7 | Chặn gàiSNAP RETAINER | 1 | ||
| 90 | 268181-8 | Chốt 3PIN 3 | 1 | ||
| 91 | 413D31-8 | Trái dẫn hướng bộ nângLIFTER GUIDE L | 1 | ||
| 92 | 232617-3 | Lò xo nén 10COMPRESSION SPRING 10 | 1 | ||
| 93 | 253173-0 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 94 | 961013-5 | Vòng chặn E-7STOP RING E-7 | 1 | ||
| 95 | 256A04-8 | Chốt 10PIN 10 | 1 | ||
| 96 | 265C46-3 | Bu lông lục giác kèm long đen M4X12HEX. BOLT M4X12 WITH WG | 2 | ||
| 97 | 162712-4 | Đế sauREAR BASE | 1 | ||
| 98 | 265B13-2 | Bu lông lục giác kèm long đen M10X20HEX. BOLT M10X20 WITH WG | 8 | ||
| 106 | 265B10-8 | Bu lông lục giác M12X40HEX BOLT M12X40 | 1 | ||
| 107 | 253460-7 | Long đen phẳng 13FLAT WASHER 13 | 1 | ||
| 109 | 213A73-2 | Gioăng chữ O 15O-RING 15 | 4 | ||
| 112 | 327646-0 | Trục 20AXLE 20 | 1 | ||
| 113 | 253460-7 | Long đen phẳng 13FLAT WASHER 13 | 1 | ||
| 114 | 265B10-8 | Bu lông lục giác M12X40HEX BOLT M12X40 | 1 | ||
| 115 | 136835-4 | Cụm ống lót lục giác 20HEX. SLEEVE 20 ASS'Y | 1 | ||
| ↳ C10 | 263027-3 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 117 | 141H01-8 | Cụm lốp 210TIRE 210 ASSEMBLY | 2 | Gồm các mục 131-134,136-139 | |
| 118 | 257498-4 | Vòng 20RING 20 | 1 | ||
| 121 | 136835-4 | Cụm ống lót lục giác 20HEX. SLEEVE 20 ASS'Y | 1 | ||
| ↳ C10 | 263027-3 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 122 | 127457-1 | Cụm bánh xe 210CASTER 210 ASSEMBLY | 2 | Gồm các mục 117,118,121 | |
| 123 | 265C39-0 | Bu lông đầu bích lục giác M6X16HEX. FLANGE HD. BOLT M6X16 | 8 | ||
| 124 | 347950-1 | Bánh xe 150WHEEL 150 | 1 | ||
| 125 | 422857-3 | Lốp 330TIRE 330 | 1 | ||
| 126 | 162B39-4 | Ống 330TUBE 330 | 1 | ||
| ↳ C10 | GQ00000001 | Nắp van M8VALVE CAP M8 | 1 | ||
| 128 | 347949-6 | Bánh xe 150WHEEL 150 | 1 | ||
| 129 | 253551-4 | Long đen phẳng 6FLAT WASHER 6 | 8 | ||
| 130 | 252308-0 | Đai ốc lục giác M6-10HEX. NUT M6-10 | 8 | ||
| 131 | 265C40-5 | Bu lông lục giác M8X20HEX. BOLT M8X20 | 4 | ||
| 132 | 253552-2 | Long đen phẳng 8FLAT WASHER 8 | 4 | ||
| 133 | 347952-7 | Bánh xe 100WHEEL 100 | 1 | ||
| 134 | 422860-4 | Lốp 210TIRE 210 | 1 | ||
| 136 | 162B40-9 | Ống 210TUBE 210 | 1 | ||
| ↳ C10 | GQ00000001 | Nắp van M8VALVE CAP M8 | 1 | ||
| 137 | 347951-9 | Bánh xe 100WHEEL 100 | 1 | ||
| 138 | 253552-2 | Long đen phẳng 8FLAT WASHER 8 | 4 | ||
| 139 | 252309-8 | Đai ốc lục giác M8-13HEX. NUT M8-13 | 4 | ||
| 145 | 183X90-3 | Bộ hộp công tắcSWITCH BOX SET | 1 | Gồm các mục 162 | |
| ↳ C10 | 8065A9-5 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 146 | 140P26-7 | Mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE | 1 | ||
| ↳ C10 | 183X57-1 | Bộ tấm công tắcSWITCH PLATE SET | 1 | ||
| ↳ C20 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 147 | 346249-1 | Kẹp ống 28PIPE CLAMP 28 | 1 | ||
| 148 | 265A97-4 | Bu lông đầu lục giác chìm kèm long đen M5X16H.S.H.BOLT M5X16 WITH WR | 1 | ||
| 149 | 232738-1 | Lò xo xoắn 11TORSION SPRING 11 | 1 | ||
| 150 | 412206-2 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 151 | 422554-1 | Nắp cần gạtLEVER COVER | 1 | ||
| 152 | 651395-0 | Công tắc C3JW-6B-PA6NSWITCH C3JW-6B-PA6N | 1 | ||
| 153 | 620C26-0 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 154 | 699178-0 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 155 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | ||
| 156 | 122C26-1 | Cụm công tắc còi báoBUZZER SWITCH ASSEMBLY | 1 | ||
| ↳ C10 | 632T14-7 | Bộ công tắcSWITCH UNIT | 1 | ||
| 161 | 422555-9 | Nắp công tắcSWITCH COVER | 1 | ||
| 162 | 183X90-3 | Bộ hộp công tắcSWITCH BOX SET | 1 | Gồm các mục 145 | |
| ↳ C10 | 8065A9-5 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 163 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 6 | ||
| 164 | 265C98-4 | Bu lông lục giác chìm M5X25HEX SOCKET HEAD BOLT M5X25 | 2 | ||
| 165 | 312C48-1 | Kẹp 22CLAMP 22 | 1 | ||
| 166 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | ||
| 167 | 312C44-9 | Đai ốc chỉnhADJUST NUT | 1 | ||
| 168 | 312C43-1 | Bu lông chỉnhADJUST BOLT | 1 | ||
| 169 | 413D25-3 | Giá giữ công tắcSWITCH HOLDER | 1 | ||
| 170 | 632T13-9 | Bộ công tắcSWITCH UNIT | 1 | ||
| 173 | 127458-9 | Cụm cần gạt phanh hãmBRAKE LEVER ASSEMBLY | 1 | Gồm các mục 166-170 | |
| 182 | 140P23-3 | Dây cáp phanh hãm 1590BRAKE CABLE 1590 | 1 | ||
| 187 | 140T47-3 | Phải tay cầm (nguyên bộ)HANDLE R COMPLETE | 1 | ||
| 188 | 141H20-4 | Núm vặn khóa tay cầmHANDLE LOCK KNOB | 2 | ||
| ↳ C10 | 232739-9 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| ↳ C20 | 313400-8 | Giá giữ lò xoSPRING HOLDER | 2 | ||
| 193 | 140P15-2 | Trái tay cầm (nguyên bộ)HANDLE L COMPLETE | 1 | ||
| 197 | 141H20-4 | Núm vặn khóa tay cầmHANDLE LOCK KNOB | 2 | ||
| ↳ C10 | 232739-9 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| ↳ C20 | 313400-8 | Giá giữ lò xoSPRING HOLDER | 2 | ||
| 199 | 141N97-5 | Đế tay cầm (nguyên bộ)HANDLE BASE COMPLETE | 1 | ||
| ↳ C10 | 8059G2-2 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 200 | 412562-0 | Nắp đế tay cầmHANDLE BASE COVER | 1 | ||
| 201 | 265B11-6 | Bu lông lục giác kèm long đen M8X20HEX. BOLT M8X20 WITH WR | 4 | ||
| 202 | 265A96-6 | Bu lông đầu lục giác chìm kèm long đen M5X14H.S.H.BOLT M5X14 WITH WR | 6 | ||

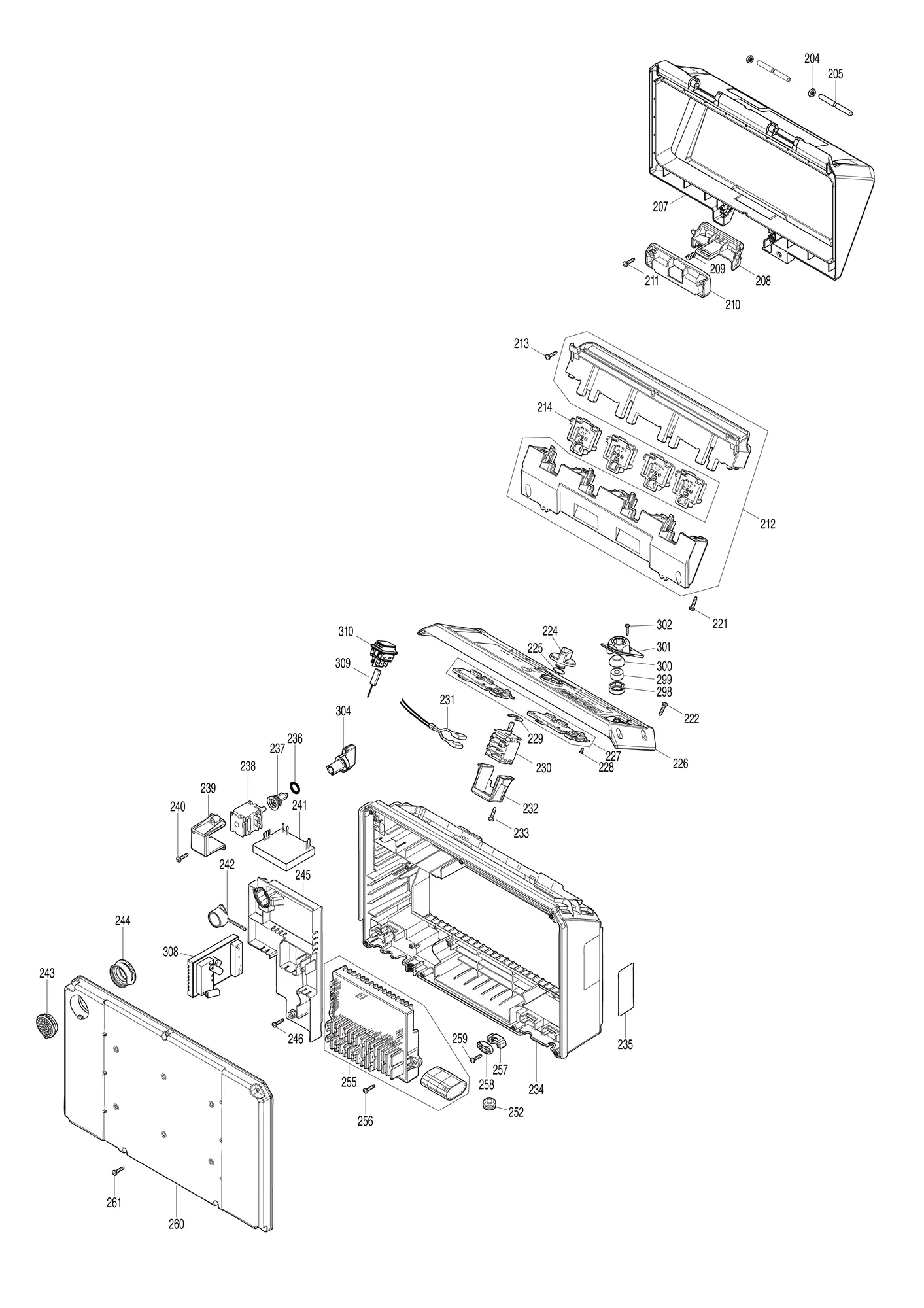

| 204 | 262206-0 | Vòng cao su 6RUBBER RING 6 | 2 | ||
| 205 | 256942-8 | Thanh 6ROD 6 | 2 | ||
| 207 | 141K01-6 | Nắp pin (nguyên bộ)BATTERY COVER COMPLETE | 1 | ||
| ↳ C10 | 8048W7-5 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| ↳ C20 | 8059G1-4 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| ↳ C30 | 816M70-5 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 208 | 412195-1 | Móc treo nắp pinBATTERY COVER HOOK | 1 | ||
| 209 | 231240-1 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 210 | 412533-7 | Chặn móc treoHOOK RETAINER | 1 | ||
| 211 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 212 | 183V34-1 | Bộ hộp cầu đấu dâyTERMINAL CASE SET | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 8 | ||
| 213 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 214 | 644809-6 | Cầu đấu dâyTERMINAL | 4 | ||
| 215 | 961004-6 | Phanh S-8 (EXT)RETAINING RING (EXT) S-8 | 1 | ||
| 216 | 265C85-3 | Bu lông lục giác chìm M6X12HEX SOCKET HEAD BOLT M6X12 | 2 | ||
| 217 | 265C86-1 | Bu lông lục giác chìm M6X22HEX SOCKET HEAD BOLT M6X22 | 2 | ||
| 218 | 265C86-1 | Bu lông lục giác chìm M6X22HEX SOCKET HEAD BOLT M6X22 | 3 | ||
| 219 | 347A43-0 | Miếng đệm 6SPACER 6 | 3 | ||
| 221 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 222 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 224 | 412196-9 | Cần chuyển chế độCHANGE LEVER | 1 | ||
| 225 | 213A15-6 | Gioăng chữ O 14O-RING 14 | 1 | ||
| 226 | 140P19-4 | Nắp trên (nguyên bộ)TOP COVER COMPLETE | 1 | ||
| ↳ C10 | 8048W3-3 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 227 | 620C24-4 | Mạch chỉ báoINDICATION CIRCUIT | 1 | ||
| 228 | 265C42-1 | Vít tự ren 3X6TAPPING SCREW 3X6 | 10 | ||
| 229 | 961062-2 | Vòng chặn E-12STOP RING E-12 | 1 | ||
| 230 | 651444-3 | Công tắc 1703.4703SWITCH 1703.4703 | 1 | ||
| 231 | 638A27-2 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 232 | 451343-7 | Giá giữ công tắcSWITCH HOLDER | 1 | ||
| 233 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 234 | 412188-8 | Hộp tâmCENTER CASE | 1 | ||
| 235 | 858Y58-1 | Nhãn máy DCU602DCU602 NAME PLATE | 1 | ||
| 236 | 213A15-6 | Gioăng chữ O 14O-RING 14 | 1 | ||
| 237 | 413D29-5 | Khớp nối thenKEY JOINT | 1 | ||
| 238 | 650622-2 | Công tắcSWITCH | 1 | ||
| 239 | 451343-7 | Giá giữ công tắcSWITCH HOLDER | 1 | ||
| 240 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 241 | 620G67-0 | Bộ điều khiểnCONTROLLER | 1 | ||
| 242 | 620C25-2 | Mạch còi báoBUZZER CIRCUIT | 1 | ||
| 243 | 413D35-0 | Nắp còi báoBUZZER COVER | 1 | ||
| 244 | 422840-0 | KhoenGROMMET | 1 | ||
| 245 | 412194-3 | Hộp trongINNER CASE | 1 | ||
| 246 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 252 | 682141-0 | KhoenGROMMET | 1 | ||
| 255 | 620C21-0 | Bộ điều khiểnCONTROLLER | 1 | ||
| 256 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 257 | 687051-6 | Kẹp giữ dây nguồnSTRAIN RELIEF | 3 | ||
| 258 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 3 | ||
| 259 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 260 | 412190-1 | Nắp trướcFRONT COVER | 1 | ||
| 261 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 7 | ||
| 264 | 699180-3 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 265 | 699181-1 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 266 | 265B16-6 | Bu lông lục giác kèm long đen M6X16HEX. BOLT M6X16 WITH WR | 1 | ||
| 267 | 265B17-4 | Bu lông lục giác kèm long đen M5X16HEX. BOLT M5X16 WITH WR | 2 | ||
| 268 | 347622-8 | Phải thanh giằng đènLIGHT STAY R | 1 | ||
| 269 | 319594-7 | Hộp đènLIGHT CASE | 1 | ||
| 270 | 213656-2 | Gioăng chữ O 53O RING 53 | 1 | ||
| 271 | 457636-0 | Chóa phản xạREFLECTOR | 1 | ||
| 272 | 457634-4 | Thấu kínhLENS | 1 | ||
| 273 | 213604-1 | Gioăng chữ O 50O RING 50 | 1 | ||
| 274 | 457635-2 | NắpCOVER | 1 | ||
| 275 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 276 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 2 | ||
| 277 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 278 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 2 | ||
| 279 | 620685-2 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 280 | 422151-3 | Đóng góiPACKING | 1 | ||
| 281 | 319595-5 | Nắp hộp đènLIGHT CASE COVER | 1 | ||
| 282 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 4 | ||
| 283 | 265B16-6 | Bu lông lục giác kèm long đen M6X16HEX. BOLT M6X16 WITH WR | 1 | ||
| 284 | 265B17-4 | Bu lông lục giác kèm long đen M5X16HEX. BOLT M5X16 WITH WR | 2 | ||
| 285 | 347623-6 | Trái thanh giằng đènLIGHT STAY L | 1 | ||
| 286 | 319594-7 | Hộp đènLIGHT CASE | 1 | ||
| 287 | 457634-4 | Thấu kínhLENS | 1 | ||
| 288 | 457636-0 | Chóa phản xạREFLECTOR | 1 | ||
| 289 | 213656-2 | Gioăng chữ O 53O RING 53 | 1 | ||
| 290 | 213604-1 | Gioăng chữ O 50O RING 50 | 1 | ||
| 291 | 457635-2 | NắpCOVER | 1 | ||
| 292 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 2 | ||
| 293 | 687124-5 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 294 | 620685-2 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 295 | 422166-0 | Đóng góiPACKING | 1 | ||
| 296 | 319595-5 | Nắp hộp đènLIGHT CASE COVER | 1 | ||
| 297 | 266034-5 | Vít tự ren 4X16 (CT)TAPPING SCREW CT 4X16 | 4 | ||
| 298 | 413D37-6 | Hộp mứcLEVEL CASE | 1 | ||
| 299 | 242101-0 | Đèn báo mứcLEVEL INDICATOR | 1 | ||
| 300 | 413D36-8 | Nắp mứcLEVEL COVER | 1 | ||
| 301 | 413D38-4 | Chặn mứcLEVEL RETANER | 1 | ||
| 302 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | ||
| 303 | 687F00-9 | ĐaiBAND | 1 | ||
| 304 | 413D30-0 | ThenKEY | 1 | ||
| 305 | 422961-8 | Chặn đệmPAD RETAINER | 1 | ||
| 306 | 422961-8 | Chặn đệmPAD RETAINER | 1 | ||
| 307 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 308 | 620C22-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 309 | 638A28-0 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 310 | 651488-3 | Công tắc 1939.3322SWITCH 1939.3322 | 1 | ||
| 311 | 265B16-6 | Bu lông lục giác kèm long đen M6X16HEX. BOLT M6X16 WITH WR | 2 | ||
| 312 | 347628-6 | Giá giữHOLDER | 1 | ||
| 313 | 412197-7 | Núm vặnKNOB | 1 | ||
| 314 | 327470-1 | Thanh 5ROD 5 | 1 | ||
| 315 | 941102-2 | Long đen phẳng 5FLAT WASHER 5 | 2 | ||
| 316 | 412197-7 | Núm vặnKNOB | 1 | ||
| 317 | 162717-4 | Khung trênUPPER FRAME | 1 | ||
| 318 | 422556-7 | Cao su đệmCUSHION RUBBER | 2 | ||
| 319 | 961014-3 | Vòng chặn E-8STOP RING E-8 | 2 | ||
| 320 | 941252-3 | Long đen phẳng 10FLAT WASHER 10 | 2 | ||
| 321 | 162816-2 | Lò xo khí 240GAS SPRING 240 | 2 | ||
| 322 | 941252-3 | Long đen phẳng 10FLAT WASHER 10 | 2 | ||
| 323 | 961014-3 | Vòng chặn E-8STOP RING E-8 | 2 | ||
| 324 | 140P16-0 | Tay cầm đổ (nguyên bộ)DUMP HANDLE COMPLETE | 1 | ||
| ↳ C10 | 8048W5-9 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| 325 | 921461-0 | Bu lông lục giác M8X40HEX. BOLT M8X40 | 4 | ||
| 326 | 422556-7 | Cao su đệmCUSHION RUBBER | 6 | ||
| 327 | 162735-2 | Khung dướiLOWER FRAME | 1 | ||
| 328 | 265B16-6 | Bu lông lục giác kèm long đen M6X16HEX. BOLT M6X16 WITH WR | 2 | ||
| 329 | 122C30-0 | Cụm khóa đổDUMP LOCK ASSEMBLY | 1 | Gồm các mục 330-335 | |
| 330 | 347626-0 | Tay đònARM | 1 | ||
| 331 | 961004-6 | Phanh S-8 (EXT)RETAINING RING (EXT) S-8 | 2 | ||
| 332 | 256943-6 | Chốt 8PIN 8 | 1 | ||
| 333 | 256196-7 | Chốt 5PIN 5 | 1 | ||
| 334 | 347627-8 | ĐếBASE | 1 | ||
| 335 | 232618-1 | Lò xo căng 11TENSION SPRING 11 | 1 | ||
| 336 | 327479-3 | Trục đầu thanh 16ROD END SHAFT 16 | 1 | ||
| 337 | 961056-7 | Phanh S-16RETAINING RING S-16 | 1 | ||
| 338 | 412201-2 | Hộp công tắcSWITCH CASE | 1 | ||
| 339 | 961056-7 | Phanh S-16RETAINING RING S-16 | 1 | ||
| 340 | 699179-8 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 341 | 632L48-2 | Bộ công tắcSWITCH UNIT | 1 | ||
| 342 | 632T59-5 | Bộ công tắcSWITCH UNIT | 1 | ||
| 343 | 256941-0 | Thanh 8ROD 8 | 1 | ||
| 344 | 911139-3 | Long đen vít đầu tròn M4X20PAN HEAD SCREW M4X20 WG | 1 | ||
| 345 | 412203-8 | Đầu thanhROD END | 1 | ||
| 346 | 412202-0 | Nắp công tắcSWITCH COVER | 1 | ||
| 347 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 6 | ||

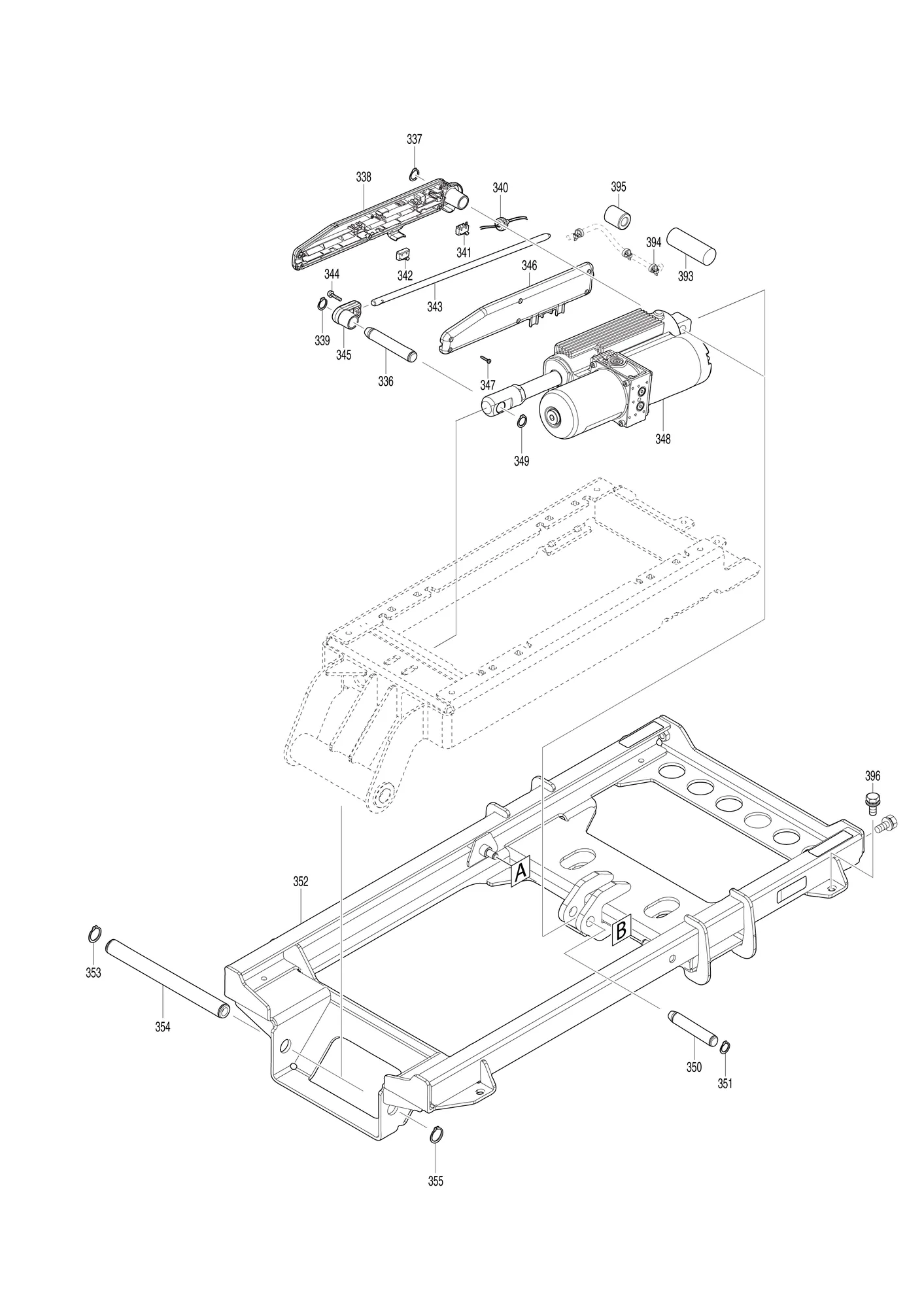

| 348 | 162738-6 | Bộ thủy lựcHYDRAULIC UNIT | 1 | ||
| 349 | 961056-7 | Phanh S-16RETAINING RING S-16 | 1 | ||
| 350 | 327479-3 | Trục đầu thanh 16ROD END SHAFT 16 | 1 | ||
| 351 | 961056-7 | Phanh S-16RETAINING RING S-16 | 1 | ||
| 352 | 141N99-1 | Đế đổ điện (nguyên bộ)ELECTRIC DUMP BASE COMPLETE | 1 | ||
| ↳ C10 | 8059G3-0 | Nhãn cảnh báoCAUTION LABEL | 2 | ||
| ↳ C20 | 8059G6-4 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| ↳ C30 | 8059G7-2 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 353 | 961102-6 | Phanh S-22RETAINING RING S-22 | 1 | ||
| 354 | 327474-3 | Trục 22SHAFT 22 | 1 | ||
| 355 | 961102-6 | Phanh S-22RETAINING RING S-22 | 1 | ||
| 361 | 265B12-4 | Bu lông cổ vuông đầu phẳng M8X24FLAT H. SQUARE NECK BOLT M8X24 | 6 | ||
| 362 | 261164-7 | Long đen cao su 20RUBBER WASHER 20 | 6 | ||
| 363 | 412198-5 | Thùng đổ 200DUMP BUCKET 200 | 1 | ||
| 364 | 347624-4 | Phải đế thùngBUCKET BASE R | 1 | ||
| 365 | 265B11-6 | Bu lông lục giác kèm long đen M8X20HEX. BOLT M8X20 WITH WR | 4 | ||
| 366 | 347625-2 | Trái đế thùngBUCKET BASE L | 1 | ||
| 367 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 6 | ||
| 368 | 942201-3 | Long đen vênh 8SPRING WASHER 8 | 6 | ||
| 369 | 252278-3 | Đai ốc nắp lục giác M8HEX. CAP NUT M8 | 6 | ||
| 370 | 141N86-0 | Chắn bảo vệ thùng (nguyên bộ)BUCKET GUARD COMPLETE | 1 | ||
| ↳ C10 | 457744-7 | Nắp 22CAP 22 | 2 | ||
| 396 | 265508-3 | Bu lông lục giác M10X25HEX.BOLT M10X25 | 6 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
