Sơ đồ chi tiết máy & phụ tùng Makita DDF490
Máy khoan vặn vít dùng pin · 27 mã phụ tùng · Áp dụng: DDF490Z, DDF490SFX
Tài liệu: Makita Việt Nam · bản 2025/03 · Xem bản gốc (PDF)

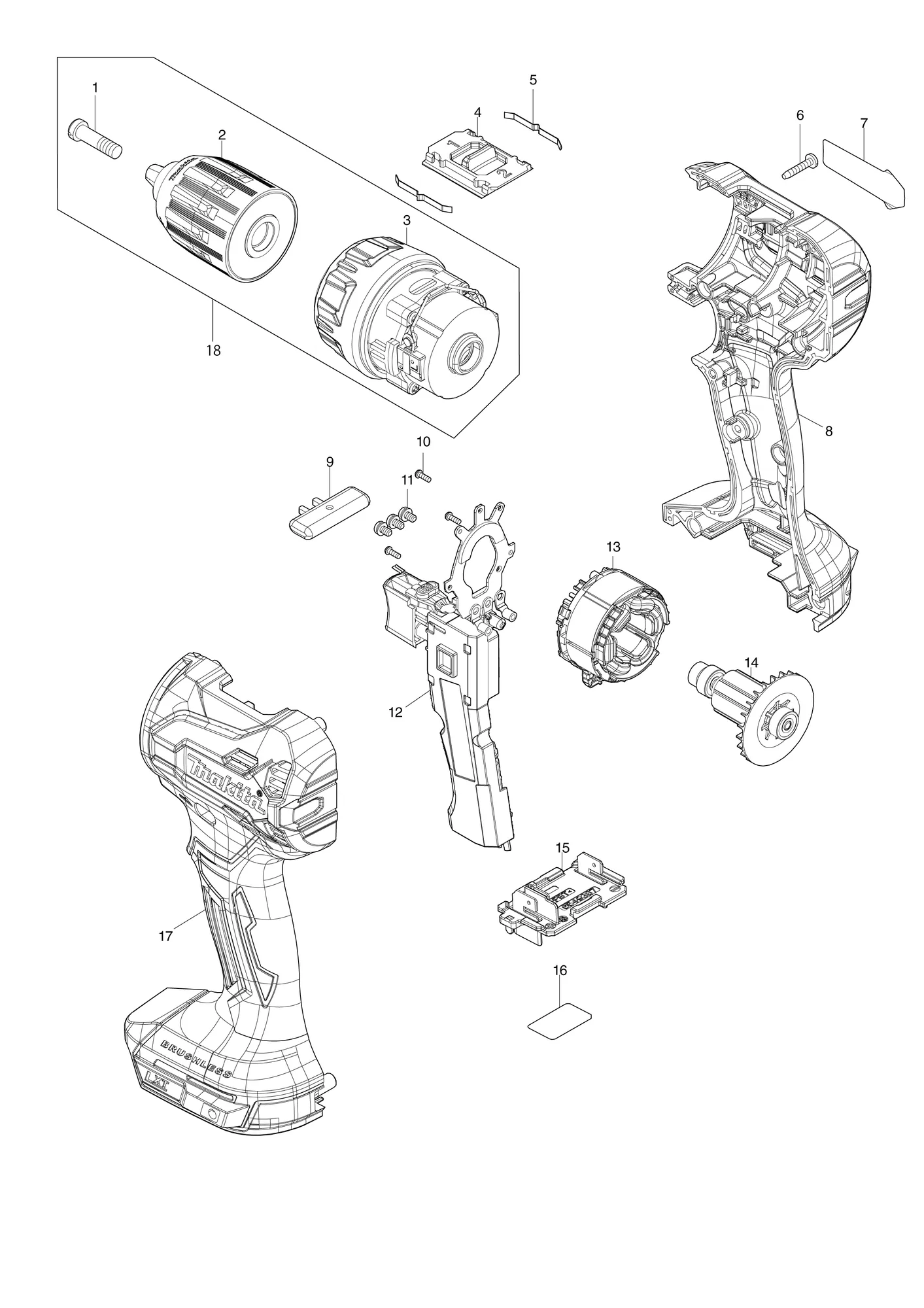

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 251468-5 | Vít đầu phẳng M6X22- FLAT HEAD SCREW M6X22 | 1 | ||
| 2 | 763260-2 | Đầu kẹp mũi khoan (tự siết) 13KEYLESS DRILL CHUCK 13 | 1 | ||
| 3 | 122H75-8 | Cụm bánh răngGEAR ASSEMBLY | 1 | ||
| 4 | 4132C1-6 | Cần chuyển sốSPEED CHANGE LEVER | 1 | ||
| 5 | 232220-0 | Lò xo láLEAF SPRING | 2 | ||
| 6 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 9 | ||
| 7 | 8150A2-8 | Nhãn máy DDF490DDF490 NAME PLATE | 1 | ||
| 8 | 1831H5-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 17 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 9 | 4132C2-4 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 10 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 11 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 12 | 620R57-9 | Mô-đun điều khiểnCONTROL MODULE | 1 | ||
| 13 | 629372-0 | Stator | 1 | ||
| 14 | 619899-8 | Rotor | 1 | ||
| 15 | 654938-7 | Cầu đấu dâyTERMINAL | 1 | ||
| 16 | 8150A4-4 | Nhãn số seri DDF490DDF490 SERIAL NO. LABEL | 1 | ||
| 17 | 1831H5-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 8 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 18 | 122H73-2 | Cụm đầu kẹp bánh răngGEAR CHUCK ASSEMBLY | 1 | Gồm các mục 1-3 | |
| Phụ kiện kèm theo máy | |||||
| A01B | 832758-1 | Túi dụng cụTOOL BAG | 1 | Chỉ bản DDF490SFX | |
| A02B | ***DC18SD | Sạc pin DC18SDDC18SD BATTERY CHARGER | 1 | Chỉ bản DDF490SFX; gồm nhiều chi tiết | |
| A03B | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 1 | Chỉ bản DDF490SFX | |
| A04B | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DDF490SFX | |
| Phụ kiện mua thêm | |||||
| E01 | 163400-6 | Dây đeo tayHANDSTRAP | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
