Sơ đồ chi tiết máy & phụ tùng Makita DFR551
Máy tô vít tiến dao tự động dùng pin · 91 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2022/04 · Xem bản gốc (PDF)

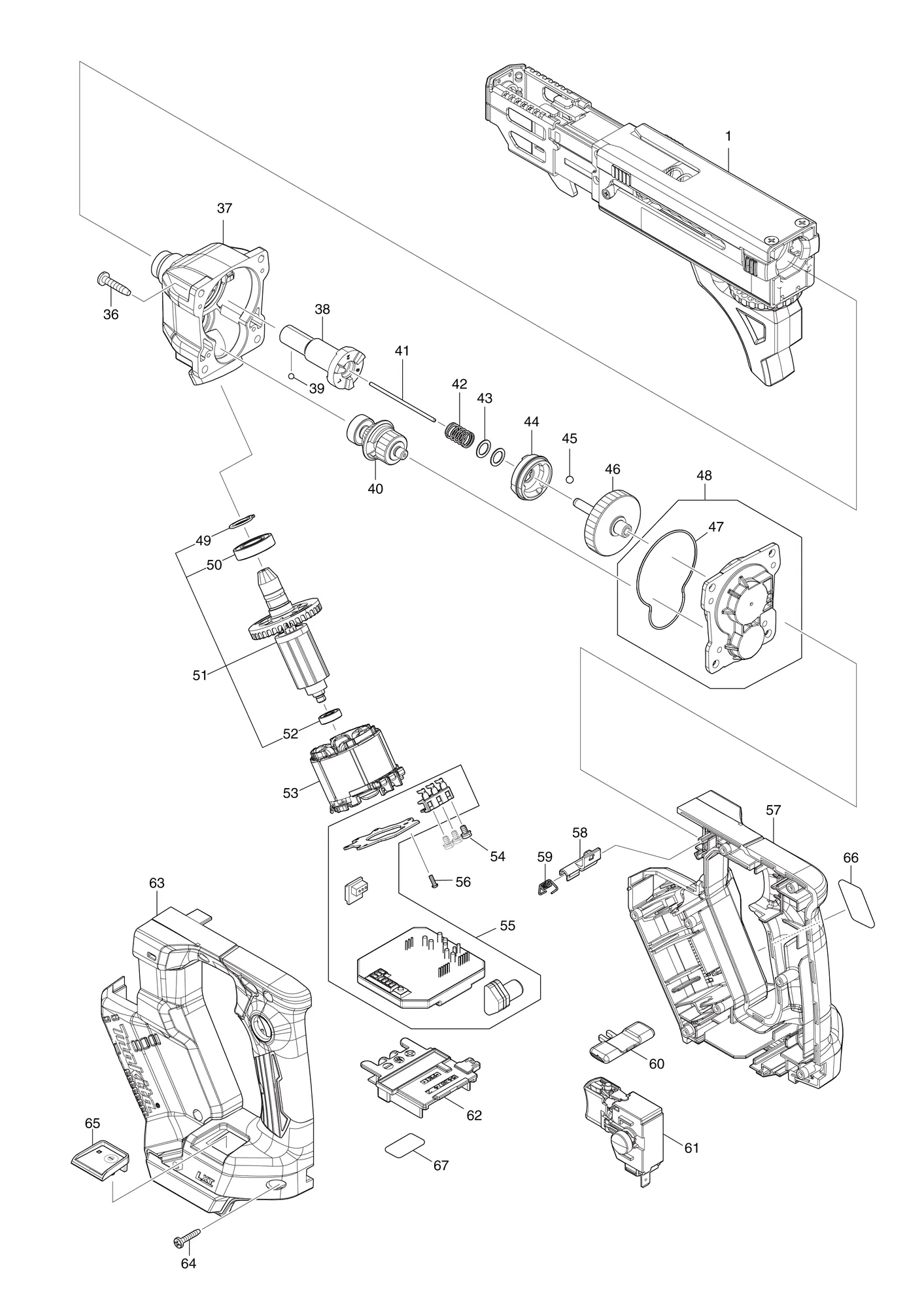

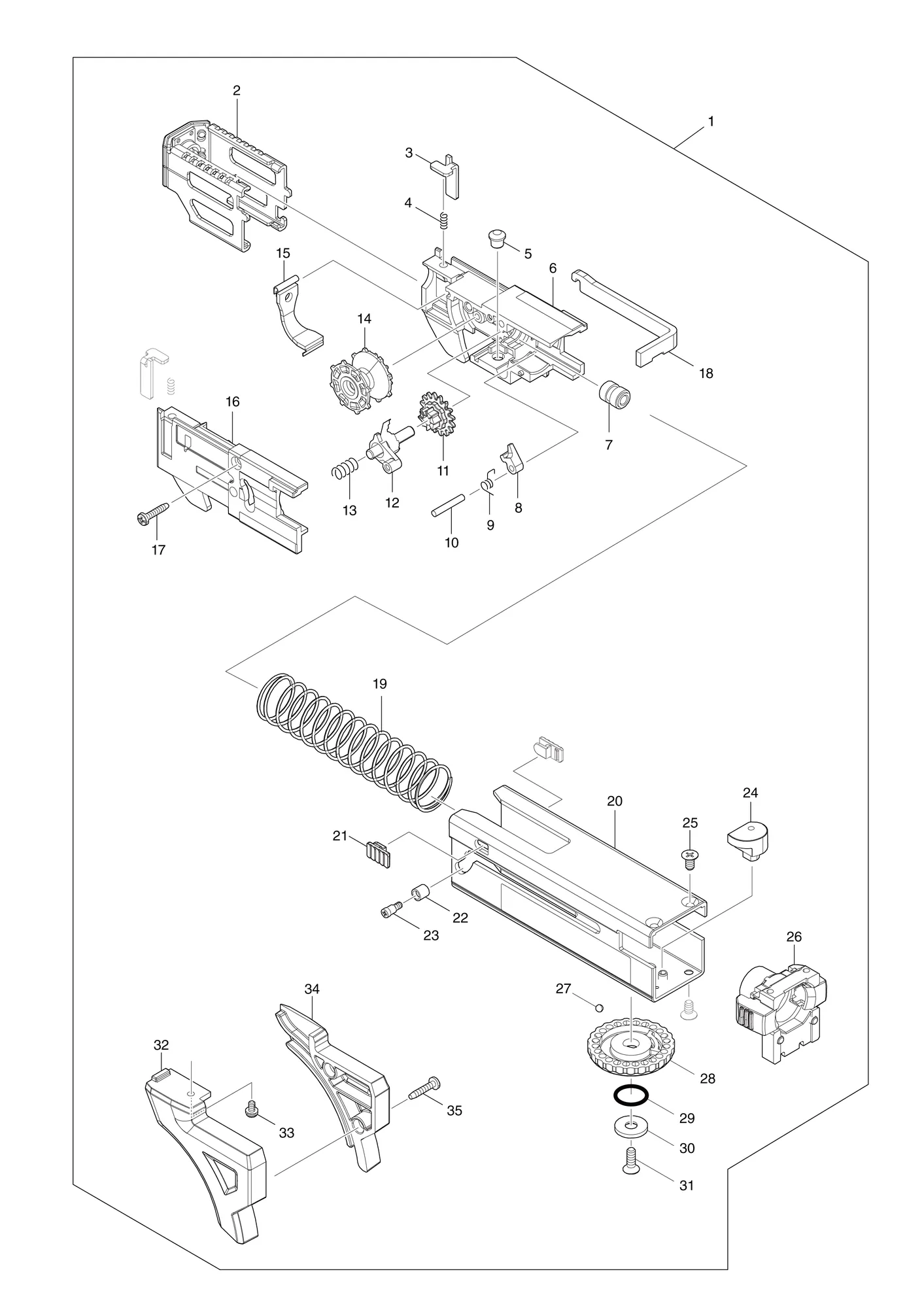

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 191W94-5 | Bộ vỏ 55CASING 55 SET | 1 | Gồm các mục 2-35,68 | |
| 2 | 141A81-2 | Đế chặn (nguyên bộ)STOPPER BASE COMPLETE | 1 | ||
| ↳ C10 | 422695-3 | NắpCAP | 1 | ||
| 3 | 345837-1 | Cần gạtLEVER | 2 | ||
| 4 | 233211-4 | Lò xo nén 2COMPRESSION SPRING 2 | 2 | ||
| 5 | 256451-7 | Chốt 6PIN 6 | 1 | ||
| 6 | 413527-5 | Hộp bộ cấpFEEDER BOX | 1 | ||
| 7 | 257855-6 | Ống lót 5SLEEVE 5 | 1 | ||
| 8 | 310062-3 | ChặnSTOPPER | 1 | ||
| 9 | 231636-6 | Lò xo xoắn 4TORSION SPRING 4 | 1 | ||
| 10 | 256158-5 | Chốt 3PIN 3 | 1 | ||
| 11 | 226344-2 | Bánh răng thẳng 16SPUR GEAR 16 | 1 | ||
| 12 | 141A78-1 | Tay đòn bánh cóc (nguyên bộ)RATCHET ARM COMPLETE | 1 | ||
| 13 | 233212-2 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 13-1 | 232771-3 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 14 | 416518-5 | Bánh xeWHEEL | 1 | ||
| 15 | 162934-6 | Nắp chắn bụiDUST COVER | 1 | ||
| 16 | 141A80-4 | Nắp hộp (nguyên bộ)BOX COVER COMPLETE | 1 | ||
| 17 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 1 | ||
| 18 | 347828-8 | TấmPLATE | 1 | ||
| 19 | 232698-7 | Lò xo nén 22COMPRESSION SPRING 22 | 1 | ||
| 20 | 141A79-9 | Vỏ 55 (nguyên bộ)CASING 55 COMPLETE | 1 | ||
| ↳ C10 | 8040Y6-3 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 21 | 450111-5 | ChặnSTOPPER | 2 | ||
| 22 | 257764-9 | Ống lót 4SLEEVE 4 | 1 | ||
| 23 | 265177-0 | Vít đầu phẳng vai bake M3X5+SHOULDER FLAT HEAD SCREW M3X5 | 1 | ||
| 24 | 313378-5 | Chốt cần chuyểnSHIFTER PIN | 1 | ||
| 25 | 912107-9 | Vít đầu bằng M4X8COUNTERSUNK HEAD SCREW M4X8 | 3 | ||
| 26 | 141A77-3 | Kẹp (nguyên bộ)CLAMPER COMPLETE | 1 | ||
| ↳ C10 | 263032-0 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| 27 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 | 1 | ||
| 28 | 417056-0 | Mặt số 42DIAL 42 | 1 | ||
| 29 | 213107-5 | Gioăng chữ O 12O RING 12 | 1 | ||
| 30 | 267201-5 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 31 | 912117-6 | Vít đầu bằng M4X12COUNTERSUNK HEAD SCREW M4X12 | 1 | ||
| 32 | 183T81-0 | Bộ dẫn hướng vítSCREW GUIDE SET | 1 | Gồm các mục 34 | |
| 33 | 265A38-0 | Vít đầu tròn kèm long đen M3X6P.H.SCREW M3X6 WITH WR | 1 | ||
| 34 | 183T81-0 | Bộ dẫn hướng vítSCREW GUIDE SET | 1 | Gồm các mục 32 | |
| 35 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | ||
| 36 | 266045-0 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 37 | 141A64-2 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 213265-7 | Gioăng chữ O 17O RING 17 | 1 | ||
| ↳ C20 | 213380-7 | Gioăng chữ O 24O RING 24 | 1 | ||
| 38 | 141A67-6 | Trục chính 270S (nguyên bộ)SPINDLE 270S COMPLETE | 1 | ||
| 39 | 216019-1 | Bi thép 3STEEL BALL 3 | 1 | ||
| 40 | 141J99-7 | Bánh răng 21-25 (nguyên bộ)GEAR COMPLETE 21-25 | 1 | ||
| 41 | 268325-0 | Thanh 2ROD 2 | 1 | ||
| 42 | 234121-8 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 43 | 267202-3 | Long đen phẳng 8FLAT WASHER 8 | 2 | ||
| 44 | 223192-0 | Cam ly hợp 270SCLUTCH CAM 270S | 1 | ||
| 45 | 216008-6 | Bi thép 4STEEL BALL 4 | 3 | ||
| 46 | 141A63-4 | Bánh răng 46 (nguyên bộ)GEAR COMPLETE 46 | 1 | ||
| 47 | 422692-9 | Vòng phớtSEAL RING | 1 | ||
| 48 | 136412-2 | Cụm nắp hộp sốGEAR HOUSING COVER ASSY | 1 | Gồm các mục 47 | |
| ↳ C10 | 422694-5 | NỉFELT | 1 | ||
| 49 | 961052-5 | Phanh S-12 (EXT)RETAINING RING (EXT) S-12 | 1 | ||
| 50 | 211288-9 | Vòng bi 6901DDWBALL BEARING 6901DDW | 1 | ||
| 51 | 519685-6 | Cụm rotorROTOR ASSY | 1 | Gồm các mục 49,50,52 | |
| 52 | 210039-7 | Vòng bi 695DDWBALL BEARING 695DDW | 1 | ||
| 53 | 629A57-4 | Stator | 1 | ||
| 54 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 55 | 620E75-9 | Bộ điều khiểnCONTROLLER | 1 | ||
| 56 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 57 | 183T80-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 63 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 57-1 | 183W94-9 | Bộ vỏ (nguyên bộ)HOUSING SET COMPLETE | 1 | Gồm các mục 63; Mã thay thế: thay theo bộ | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 58 | 141A65-0 | Cần gạt (nguyên bộ)LEVER COMPLETE | 1 | ||
| 59 | 232703-0 | Lò xo xoắn 3TORSION SPRING 3 | 1 | ||
| 60 | 455053-8 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 61 | 651088-9 | Công tắc C3JW-4B-1LSWITCH C3JW-4B-1L | 1 | ||
| 62 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 63 | 183T80-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 57 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 63-1 | 183W94-9 | Bộ vỏ (nguyên bộ)HOUSING SET COMPLETE | 1 | Gồm các mục 57; Mã thay thế: thay theo bộ | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 64 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 8 | ||
| 65 | 141G67-2 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | ||
| ↳ C10 | 8031T5-3 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 65-1 | 141L34-7 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | Mã thay thế: thay theo bộ | |
| ↳ C10 | 8031T5-3 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 66 | 8110J6-1 | Nhãn máy DFR551DFR551 NAME PLATE | 1 | ||
| 67 | 8110K1-8 | Nhãn số seri DFR551DFR551 SERIAL NO. LABEL | 1 | ||
| 68 | 253309-1 | Long đen mỏng 8THIN WASHER 8 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 266622-8 | Vít đầu dù và M4X12+ TRUSS HEAD SCREW M4X12 | 1 | ||
| A02 | 346317-0 | Móc treoHOOK | 1 | ||
| A03 | 191V02-0 | Bộ mũi vít bake 2-155+ BIT2-155 SET | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
