Sơ đồ chi tiết máy & phụ tùng Makita DGA700
Máy mài góc dùng pin 180MM · 69 mã phụ tùng · Áp dụng: DGA700PT2
Tài liệu: Makita Việt Nam · bản 2021/01 · Xem bản gốc (PDF)

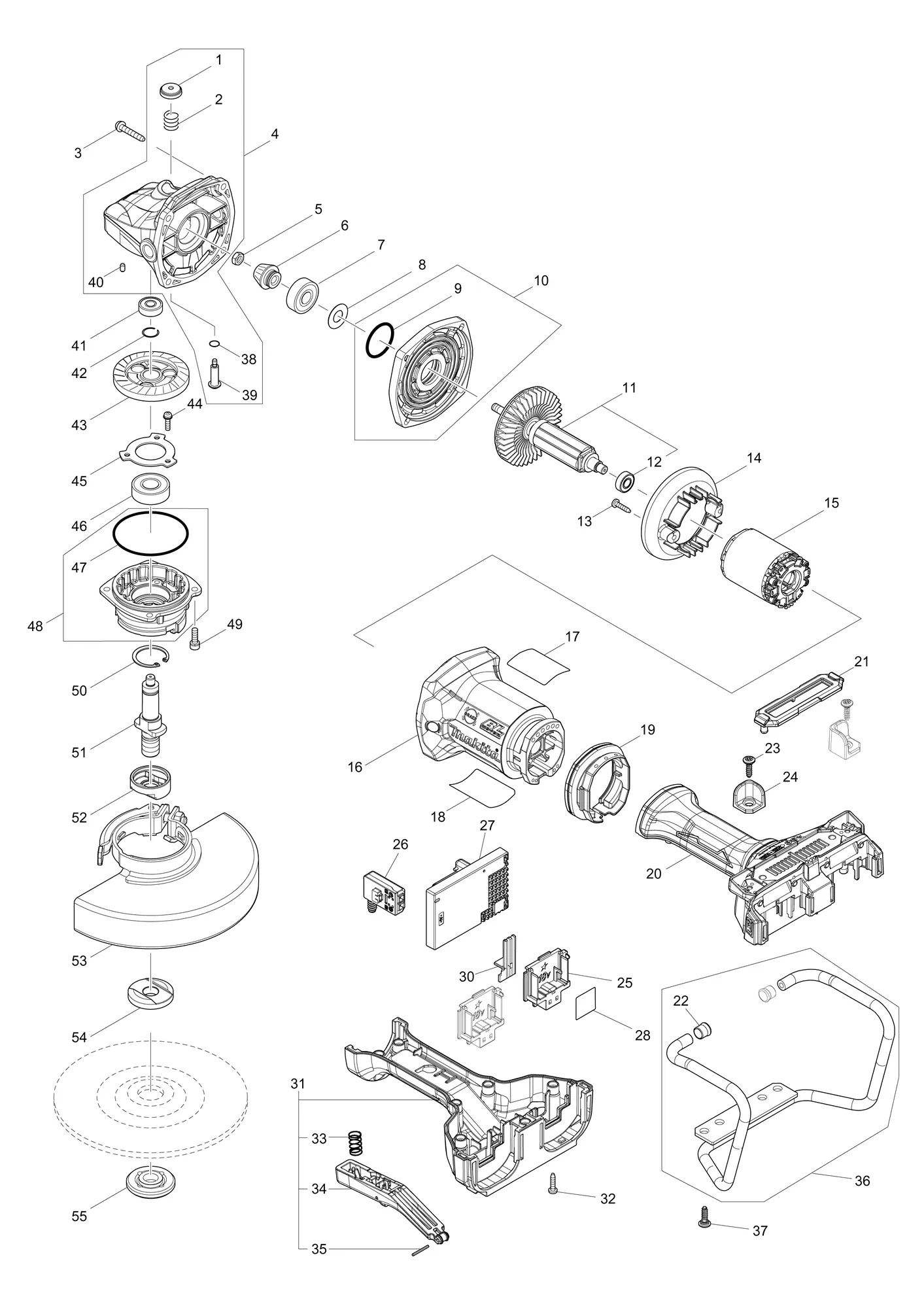

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 451485-7 | Nắp chốtPIN CAP | 1 | ||
| 2 | 233089-5 | Lò xo nén 12COMPRESSION SPRING 12 | 1 | ||
| 3 | 266173-1 | Vít tự ren 5X30TAPPING SCREW 5X30 | 4 | ||
| 4 | 135918-7 | Cụm vỏ đầu nhôngGEAR HOUSING ASS'Y | 1 | Gồm các mục 1,2,38-40 | |
| 5 | 264010-3 | Đai ốc lục giác M7HEX.NUT M7 | 1 | ||
| 6 | 227564-1 | Bánh răng côn xoắn 10ASPIRAL BEVEL GEAR 10A | 1 | ||
| 7 | 211137-0 | Vòng bi 6201LLUBALL BEARING 6201LLU | 1 | ||
| 8 | 253759-0 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 9 | 213459-4 | Gioăng chữ O 32O RING 32 | 1 | ||
| 10 | 135916-1 | Cụm nắp đầu nhôngGEAR HOUSING COVER ASS'Y | 1 | Gồm các mục 9 | |
| 11 | 519436-7 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 12 | |
| 11-1 | 519436-7 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 12; Mã thay thế: thay được cho nhau | |
| 12 | 211166-3 | Vòng bi 698DDWBALL BEARING 698DDW | 1 | ||
| 13 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 14 | 457618-2 | Tấm chắnBAFFLE PLATE | 1 | ||
| 15 | 629260-1 | Stator | 1 | ||
| 16 | 457615-8 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 18 | 853J61-7 | Nhãn máy DGA700DGA700 NAME PLATE | 1 | ||
| 19 | 457619-0 | Cao su chống rungVIBRATION PROOF RUBBER | 1 | ||
| 20 | 135920-0 | Cụm cần gạt công tắc tay cầmHANDLE SWITCH LEVER ASS'Y | 1 | Gồm các mục 31,33-35 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 20-1 | 136109-3 | Cụm cần gạt công tắc tay cầmHANDLE SWITCH LEVER ASS'Y | 1 | Gồm các mục 31,33-35; Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 21 | 457620-5 | Nắp chắn bụiDUST COVER | 1 | ||
| 22 | 422230-7 | NắpCAP | 2 | ||
| 23 | 251587-7 | Vít tự ren hoa thị 5X18H.L.TAPPING SCREW 5X18 | 2 | ||
| 24 | 327048-0 | Khối bảo vệPROTECTION BLOCK | 2 | ||
| 24-1 | 347482-8 | Khối bảo vệPROTECTION BLOCK | 2 | Mã thay thế: thay được cho nhau | |
| 25 | 644809-6 | Cầu đấu dâyTERMINAL | 2 | ||
| 26 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 27 | 135935-7 | Cụm bộ điều khiểnCONTROLLER ASSEMBLY | 1 | ||
| 28 | 853J70-6 | Nhãn số seri DGA700DGA700 SERIAL NO. LABEL | 1 | ||
| 30 | 457621-3 | Thấu kínhLENS | 1 | ||
| 31 | 135920-0 | Cụm cần gạt công tắc tay cầmHANDLE SWITCH LEVER ASS'Y | 1 | Gồm các mục 20,33-35 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 31-1 | 136109-3 | Cụm cần gạt công tắc tay cầmHANDLE SWITCH LEVER ASS'Y | 1 | Gồm các mục 20,33-35; Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 32 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 7 | ||
| 33 | 234357-9 | Lò xo nén 11COMPRESSION SPRING 11 | 1 | ||
| 34 | 144584-9 | Cần gạt công tắc (nguyên bộ)SWITCH LEVER COMPLETE | 1 | ||
| 35 | 951019-1 | Chốt đàn hồi 2-20SPRING PIN 2-20 | 1 | ||
| 36 | 135919-5 | Cụm ống chắn bảo vệGUARD PIPE ASS'Y | 1 | Gồm các mục 22 | |
| 37 | 251587-7 | Vít tự ren hoa thị 5X18H.L.TAPPING SCREW 5X18 | 4 | ||
| 38 | 213026-5 | Gioăng chữ O 7O RING 7 | 1 | ||
| 39 | 256516-5 | Chốt vai 11SHOULDER PIN 11 | 1 | ||
| 40 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 41 | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 42 | 233925-5 | Vòng hãm lò xo 13RING SPRING 13 | 1 | ||
| 43 | 227562-5 | Bánh răng côn xoắn 38SPIRAL BEVEL GEAR 38 | 1 | ||
| 44 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 3 | ||
| 45 | 285851-4 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 46 | 211241-5 | Vòng bi 6202DDWBALL BEARING 6202DDW | 1 | ||
| 47 | 213720-9 | Gioăng chữ O 67O RING 67 | 1 | ||
| 48 | 135917-9 | Cụm hộp vòng biBEARING BOX ASS'Y | 1 | Gồm các mục 47 | |
| 49 | 922221-3 | Bu lông lục giác chìm M5X16HEX. SOCKET HEAD BOLT M5X16 | 4 | ||
| 50 | 962151-6 | Phanh R-32RETAINING RING R-32 | 1 | ||
| 51 | 326963-5 | Trục màiSPINDLE | 1 | ||
| 52 | 310800-3 | Bích dẫnLEAD FLANGE | 1 | ||
| 53 | 122846-5 | Chắn đá không cần dụng cụ 180KTOOLLESS WHEEL COVER 180K | 1 | ||
| 54 | 224447-6 | Bích trong 42BINNER FLANGE 42B | 1 | ||
| 55 | 224485-8 | Đai ốc hãm 14-45LOCK NUT 14-45 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 143486-6 | Tay cầm phụ 37 (nguyên bộ)GRIP 37 COMPLETE | 1 | ||
| A02 | 782407-9 | Chìa vặn đai ốc hãm 35LOCK NUT WRENCH 35 | 1 | ||
| Phụ tùng | |||||
| A02-1 | 782034-2 | Chìa vặn đai ốc hãm 35LOCK NUT WRENCH 35 | 1 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A03B | 821717-0 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | Chỉ bản DGA700PT2 | |
| Phụ tùng | |||||
| ↳ C10 | 162271-8 | Chốt càiLATCH | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A04B | ***DC18RD | Sạc nhanh cổng 2 DC18RDDC18RD TWO PORT FAST CHARGER | 1 | Chỉ bản DGA700PT2 | |
| A05B | 197280-8 | Bộ pin BL1850BBATTERY BL1850B SET | 2 | Chỉ bản DGA700PT2 | |
| Phụ tùng | |||||
| A05-1B | 197280-8 | Bộ pin BL1850BBATTERY BL1850B SET | 2 | Mã thay thế: thay được cho nhau | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
