Sơ đồ chi tiết máy & phụ tùng Makita DHR202
Máy búa tổ hợp dùng pin · 132 mã phụ tùng · Áp dụng: DHR202RFE, DHR202Z, DHR202SYE, DHR202RF
Tài liệu: Makita Việt Nam · bản 2021/02 · Xem bản gốc (PDF)

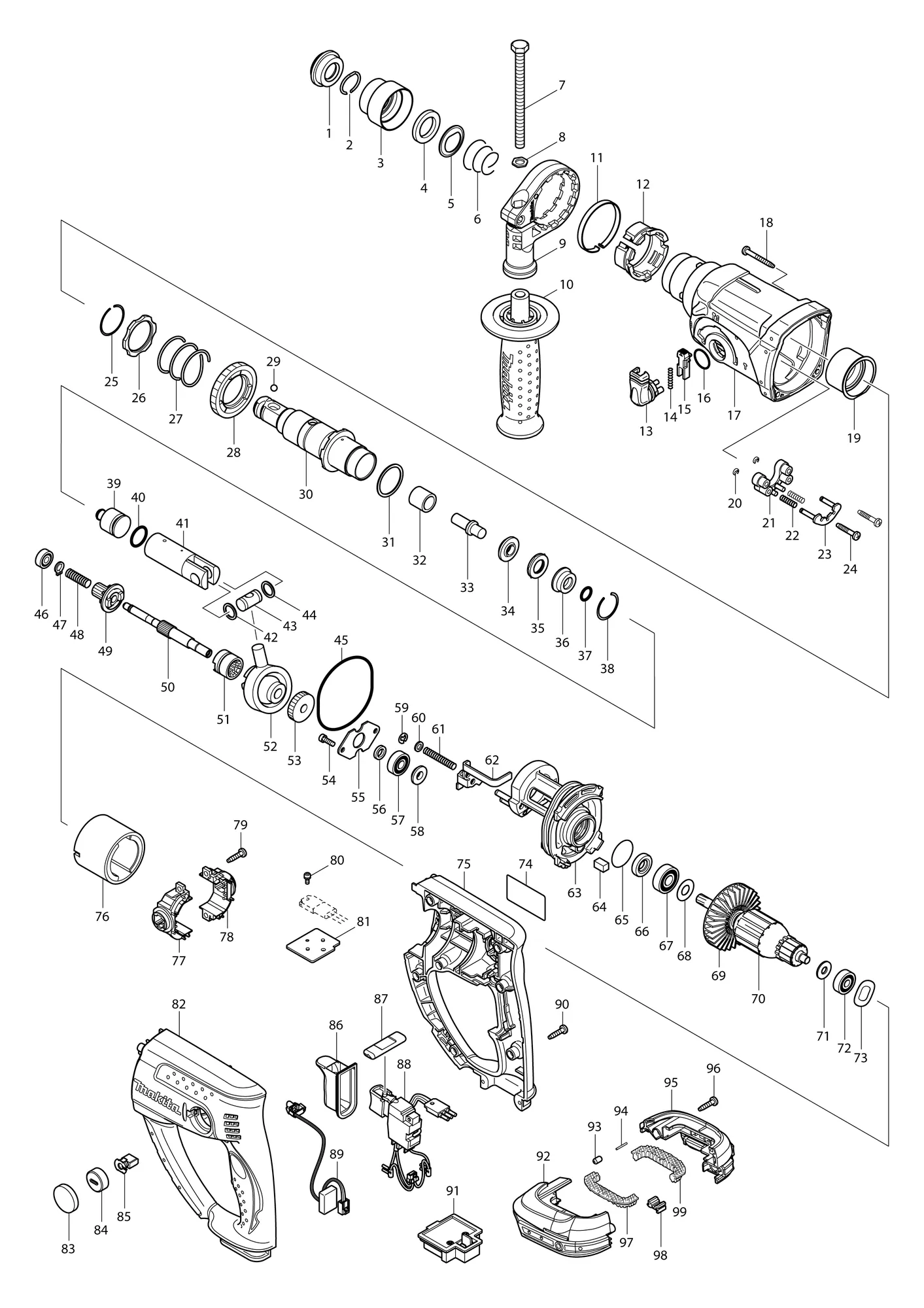

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286263-4 | Nắp 35CAP 35 | 1 | ||
| 2 | 233940-9 | Vòng hãm lò xo 19RING SPRING 19 | 1 | ||
| 3 | 417629-9 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 4 | 257241-1 | Vòng 21RING 21 | 1 | ||
| 5 | 345187-4 | Long đen dẫn hướngGUIDE WASHER | 1 | ||
| 6 | 233916-6 | Lò xo côn 21-29 (nguyên bộ)CONICAL COMP. SPRING 21-29 | 1 | ||
| 7 | 921923-8 | Bu lông lục giác M8X120HEX. BOLT M8X120 | 1 | ||
| 8 | 345280-4 | Long đen lục giácHEX. WASHER | 1 | ||
| 9 | 417630-4 | Đế tay cầm phụGRIP BASE | 1 | ||
| 10 | 158057-6 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| ↳ C10 | 931402-8 | Đai ốc lục giác M8HEX. NUT M8 | 1 | ||
| 13 | 162245-9 | Cần chuyển chế độCHANGE LEVER | 1 | ||
| 14 | 233459-8 | Lò xo nén 3COMPRESSION SPRING 3 | 1 | ||
| 15 | 419192-8 | Nút khóaLOCK BUTTON | 1 | ||
| 16 | 213278-8 | Gioăng chữ O 17O RING 17 | 1 | ||
| 17 | 158216-2 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 213345-9 | Phớt dầu 25OIL SEAL 25 | 1 | ||
| 18 | 266351-3 | Vít tự ren 4X35TAPPING SCREW 4X35 | 4 | ||
| 19 | 153290-5 | Vòng bi kim (nguyên bộ)NEEDLE BEARING COMPLETE | 1 | ||
| 20 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 2 | ||
| 21 | 417796-0 | Đế dẫn hướngGUIDE BASE | 1 | ||
| 22 | 233344-5 | Lò xo nén 4COMPRESSION SPRING 4 | 2 | ||
| 23 | 163430-7 | Tấm khóa (nguyên bộ)LOCK PLATE COMPLETE | 1 | ||
| 24 | 266374-1 | Vít tự ren 4X25TAPPING SCREW 4X25 | 2 | ||
| 25 | 233929-7 | Vòng hãm lò xo 29RING SPRING 29 | 1 | ||
| 26 | 267460-1 | Long đen 31WASHER 31 | 1 | ||
| 27 | 233401-9 | Lò xo nén 32COMPRESSION SPRING 32 | 1 | ||
| 28 | 227109-5 | Bánh răng thẳng 51SPUR GEAR 51 | 1 | ||
| 29 | 216022-2 | Bi thép 7.0STEEL BALL 7.0 | 1 | ||
| 30 | 158574-6 | Đầu giữ mũi (nguyên bộ)TOOL HOLDER COMPLETE | 1 | ||
| 31 | 267229-3 | Long đen phẳng 28FLAT WASHER 28 | 1 | ||
| 32 | 331769-8 | Ống lót 9SLEEVE 9 | 1 | ||
| 33 | 324669-9 | Chốt đậpIMPACT BOLT | 1 | ||
| 34 | 324402-9 | Vòng 10RING 10 | 1 | ||
| 35 | 421955-0 | Vòng đệm 13CUSHION RING 13 | 1 | ||
| 36 | 324216-6 | Hộp gioăng chữ OO RING CASE | 1 | ||
| 37 | 213073-6 | Gioăng chữ O 9O RING 9 | 1 | ||
| 38 | 233917-4 | Vòng hãm lò xo 28RING SPRING 28 | 1 | ||
| 39 | 324214-0 | Búa đậpSTRIKER | 1 | ||
| 40 | 213227-5 | Gioăng chữ O 16O RING 16 | 1 | ||
| 41 | 318132-2 | Xi lanh pistonPISTON CYLINDER | 1 | ||
| 42 | 267104-3 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 43 | 324215-8 | Khớp nối pistonPISTON JOINT | 1 | ||
| 44 | 267104-3 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 45 | 213727-5 | Gioăng chữ O 63O-RING 63 | 1 | ||
| 46C | 211012-0 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | ||
| 46D | 211012-0 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | ||
| 46-1C | 210028-2 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 46-1D | 210028-2 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 46-1E | 210028-2 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | ||
| 46-1F | 210028-2 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | ||
| 47 | 961003-8 | Phanh S-7RETAINING RING S-7 | 1 | ||
| 48 | 233343-7 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 49 | 227179-4 | Bánh răng thẳng 10SPUR GEAR 10 | 1 | ||
| 50 | 324668-1 | Trục camCAM SHAFT | 1 | ||
| 51 | 331992-5 | Cam ly hợpCLUTCH CAM | 1 | ||
| 52 | 219014-0 | Vòng bi nghiêng 10SWASH BEARING 10 | 1 | ||
| 53 | 226632-7 | Bánh răng nghiêng 25HELICAL GEAR 25 | 1 | ||
| 53-1 | 226985-4 | Bánh răng nghiêng 25HELICAL GEAR 25 | 1 | Mã thay thế: thay theo bộ | |
| 54 | 266273-7 | Bu lông lục giác chìm M4X12HEX. SOCKET HEAD BOLT M4X12 | 2 | ||
| 55 | 345179-3 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 56 | 267234-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 57C | 211032-4 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 57D | 211032-4 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 57-1C | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 57-1D | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 57-1E | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 57-1F | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 58 | 324212-4 | Vòng 8RING 8 | 1 | ||
| 59 | 961011-9 | Vòng chặn E-4STOP RING E-4 | 1 | ||
| 60 | 941102-2 | Long đen phẳng 5FLAT WASHER 5 | 1 | ||
| 61 | 233342-9 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 62 | 345363-0 | Tấm chuyểnCHANGE PLATE | 1 | ||
| 63 | 141574-3 | Vỏ trong (nguyên bộ)INNER HOUSING COMPLETE | 1 | ||
| 65 | 213407-3 | Gioăng chữ O 26O RING 26 | 1 | ||
| 66 | 213077-8 | Phớt dầu 10OIL SEAL 10 | 1 | ||
| 67 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 68 | 267213-8 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 69 | 240092-9 | Cánh quạt 64FAN 64 | 1 | ||
| 70 | 519226-8 | Cụm rotor 18VARMATURE ASS'Y 18V | 1 | Gồm các mục 67-69,71,72 | |
| 71 | 253823-7 | Long đen phẳng 7FLAT WASHER 7 | 1 | ||
| 72 | 210023-2 | Vòng bi 627DDWBALL BEARING 627DDW | 1 | ||
| 73 | 267816-8 | Long đen sóng 15WAVE WASHER 15 | 1 | ||
| 74 | 815F22-1 | Nhãn máy DHR202DHR202 NAME PLATE | 1 | ||
| 75 | 188515-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 82 | |
| 76 | 638020-0 | Bộ gôngYOKE UNIT | 1 | ||
| 77 | 643834-4 | Giá chổi thanBRUSH HOLDER | 1 | ||
| 78 | 643835-2 | Giá chổi thanBRUSH HOLDER | 1 | ||
| 79 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 80 | 911011-9 | Vít đầu tròn M3X10PAN HEAD SCREW M3X10 | 1 | ||
| 81 | 689070-8 | Tản nhiệtHEAT SINK | 1 | ||
| 82 | 188515-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 75 | |
| 83 | 424128-4 | Nắp giá giữHOLDER CAP COVER | 2 | ||
| 84 | 643829-7 | Nắp giá giữHOLDER CAP | 2 | ||
| 85 | 195022-4 | Bộ chổi than CB-441CARBON BRUSH SET CB-441 | 1 | ||
| 86 | 424111-1 | Nắp công tắcSWITCH COVER | 1 | ||
| 87 | 450615-7 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 88 | 638883-4 | Bộ công tắcSWITCH UNIT | 1 | ||
| 89 | 631792-6 | Mạch đènLIGHT CIRCUIT | 1 | ||
| 90 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 7 | ||
| 91 | 644808-8 | Cầu đấu dâyTERMINAL | 1 | ||
| 92 | 187212-3 | Bộ vỏ pinBATTERYHOUSING SET | 1 | Gồm các mục 95 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 93 | 263036-2 | Chốt cao su 5RUBBER PIN 5 | 1 | ||
| 94 | 268184-2 | Chốt 1.5PIN 1.5 | 1 | ||
| 95 | 187212-3 | Bộ vỏ pinBATTERYHOUSING SET | 1 | Gồm các mục 92 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 96 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 97 | 424042-4 | Cao su đệmCUSHION RUBBER | 1 | ||
| 98 | 424476-1 | ĐệmCUSHION | 1 | ||
| 99 | 424042-4 | Cao su đệmCUSHION RUBBER | 1 | ||
| 100 | 123100-0 | Cụm đầu giữ mũiTOOL HOLDER ASS'Y | 1 | Gồm các mục 25-28,30,32-38 | |
| Phụ kiện kèm theo máy | |||||
| A01 | 324219-0 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A02C | 194204-5 | Bộ pin BL1830BATTERY BL1830 SET | 2 | Chỉ bản DHR202RFE | |
| Phụ tùng | |||||
| A02-1C | 194204-5 | Bộ pin BL1830BATTERY BL1830 SET | 2 | Mã thay thế: thay được cho nhau | |
| A02-1E | 196235-0 | Bộ pin BL1815NBATTERY BL1815N SET | 2 | ||
| A02-1F | 194204-5 | Bộ pin BL1830BATTERY BL1830 SET | 1 | ||
| A02-2C | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 2 | Mã thay thế: mã mới thay được mã cũ | |
| A02-2F | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 1 | Mã thay thế: mã mới thay được mã cũ | |
| A02-3C | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 2 | Mã thay thế: thay được cho nhau | |
| A02-3F | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 1 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A03C | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DHR202RFE | |
| A03E | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DHR202SYE | |
| A04C | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DHR202RFE | |
| A04E | ***DC18SD | Sạc pin DC18SDDC18SD BATTERY CHARGER | 1 | Chỉ bản DHR202SYE | |
| A04F | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DHR202RF | |
| A05C | 141642-2 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | Chỉ bản DHR202RFE | |
| Phụ tùng | |||||
| ↳ C10 | 163455-1 | Chốt càiLATCH | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A05E | 141642-2 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | Chỉ bản DHR202SYE | |
| Phụ tùng | |||||
| ↳ C10 | 163455-1 | Chốt càiLATCH | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A05F | 141642-2 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | Chỉ bản DHR202RF | |
| Phụ tùng | |||||
| ↳ C10 | 163455-1 | Chốt càiLATCH | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
