Sơ đồ chi tiết máy & phụ tùng Makita DHR242
Máy búa kết hợp dùng pin 24MM · 147 mã phụ tùng · Áp dụng: DHR242RFE, DHR242RME
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

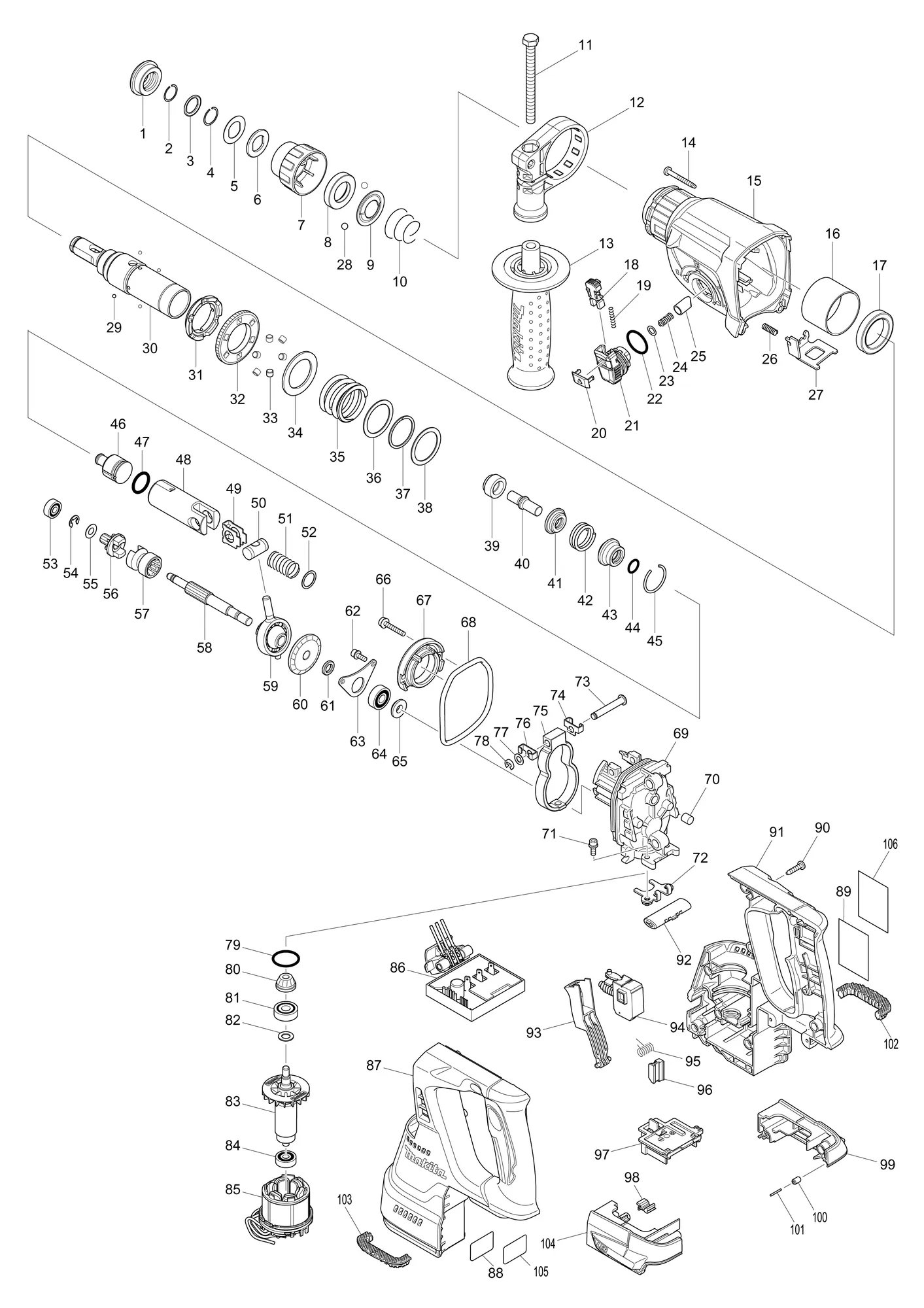

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286288-8 | Nắp 35CAP 35 | 1 | ||
| 2 | 233989-9 | Vòng hãm lò xo 14RING SPRING 14 | 1 | ||
| 3 | 346221-3 | Long đen 16WASHER 16 | 1 | ||
| 4 | 233992-0 | Vòng hãm lò xo 15RING SPRING 15 | 1 | ||
| 5 | 267437-6 | Long đen phẳng 17FLAT WASHER 17 | 1 | ||
| 6 | 424364-2 | Long đen cao su 16RUBBER WASHER 16 | 1 | ||
| 7 | 451533-2 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 8 | 325813-1 | Vòng 21RING 21 | 1 | ||
| 9 | 346177-0 | Long đen dẫn hướngGUIDE WASHER | 1 | ||
| 10 | 233916-6 | Lò xo côn 21-29 (nguyên bộ)CONICAL COMP. SPRING 21-29 | 1 | ||
| 11 | 266745-2 | Bu lông lục giác M8X90HEX.BOLT M8X90 | 1 | ||
| 12 | 453129-5 | Đế tay cầm phụGRIP BASE | 1 | ||
| 13 | 158057-6 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| 14 | 266351-3 | Vít tự ren 4X35TAPPING SCREW 4X35 | 4 | ||
| 15 | 141229-0 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 213345-9 | Phớt dầu 25OIL SEAL 25 | 1 | ||
| ↳ C20 | 890903-4 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 16 | 331890-3 | Ống lót cốcCUP SLEEVE | 1 | ||
| 17 | 211294-4 | Vòng bi 6806LLUBALL BEARING 6806LLU | 1 | ||
| 18 | 454112-5 | Nút khóaLOCK BUTTON | 1 | ||
| 19 | 234264-6 | Lò xo nén 3COMPRESSION SPRING 3 | 1 | ||
| 20 | 453131-8 | Nắp cần chuyển chế độCHANGE LEVER COVER | 1 | ||
| 21 | 453125-3 | Cần chuyển chế độCHANGE LEVER | 1 | ||
| 22 | 213381-5 | Gioăng chữ O 21O RING 21 | 1 | ||
| 23 | 253308-3 | Long đen mỏng 6THIN WASHER 6 | 1 | ||
| 24 | 234147-0 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 25 | 325785-0 | Côn đẩyPUSH CORN | 1 | ||
| 25-1 | 326850-8 | Côn đẩyPUSH CORN | 1 | Mã thay thế: thay theo bộ | |
| 26 | 233360-7 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 27 | 346537-6 | Tấm khóaLOCK PLATE | 1 | ||
| 28 | 216022-2 | Bi thép 7.0STEEL BALL 7.0 | 2 | ||
| 29 | 216019-1 | Bi thép 3STEEL BALL 3 | 4 | ||
| 30 | 140265-3 | Đầu giữ mũi (nguyên bộ)TOOL HOLDER COMPLETE | 1 | ||
| 31 | 313149-0 | Bích chủ độngDRIVING FLANGE | 1 | ||
| 31-1 | 332139-4 | Bích chủ độngDRIVING FLANGE | 1 | Mã thay thế: thay theo bộ | |
| 32 | 227232-6 | Bánh răng thẳng 51SPUR GEAR 51 | 1 | ||
| 32-1 | 227360-7 | Bánh răng thẳng 51SPUR GEAR 51 | 1 | Mã thay thế: thay theo bộ | |
| 33 | 268226-2 | Chốt 6PIN 6 | 6 | ||
| 34 | 267414-8 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 35 | 234148-8 | Lò xo nén 31COMPRESSION SPRING 31 | 1 | ||
| 36 | 267153-0 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 37 | 257932-4 | Long đen khóa xoắn 30SPIRO LOCK WASHER 30 | 1 | ||
| 38 | 267153-0 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 39 | 325783-4 | Ống lót 9BSLEEVE 9B | 1 | ||
| 40 | 325789-2 | Chốt đập AIMPACT BOLT A | 1 | ||
| 41 | 325792-3 | Long đen 10WASHER 10 | 1 | ||
| 42 | 234149-6 | Lò xo nén 20COMPRESSION SPRING 20 | 1 | ||
| 43 | 325793-1 | Hộp gioăng chữ O BO-RING CASE B | 1 | ||
| 44 | 213073-6 | Gioăng chữ O 9O RING 9 | 1 | ||
| 45 | 233979-2 | Vòng hãm lò xo 28RING SPRING 28 | 1 | ||
| 46 | 326139-4 | Búa đậpSTRIKER | 1 | ||
| 47 | 213258-4 | Gioăng chữ O 17.5O RING 17.5 | 1 | ||
| 48 | 310345-1 | Xi lanh pistonPISTON CYLINDER | 1 | ||
| 49 | 346036-8 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 50 | 324215-8 | Khớp nối pistonPISTON JOINT | 1 | ||
| 51 | 234098-7 | Lò xo nén 14COMPRESSION SPRING 14 | 1 | ||
| 52 | 267447-3 | Long đen phẳng 14FLAT WASHER 14 | 1 | ||
| 53 | 211012-0 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | ||
| 54 | 257336-0 | Ngoài vòng chặn U-6STOP RING EXT U-6 | 1 | ||
| 55 | 253186-1 | Long đen phẳng 7FLAT WASHER 7 | 1 | ||
| 56 | 227231-8 | Bánh răng thẳng 10SPUR GEAR 10 | 1 | ||
| 57 | 331814-9 | Cam ly hợp ACLUTCH CAM A | 1 | ||
| 57-1 | 326849-3 | Cam ly hợp ACLUTCH CAM A | 1 | Mã thay thế: thay theo bộ | |
| 58 | 326140-9 | Trục camCAM SHAFT | 1 | ||
| 59 | 219020-5 | Vòng bi nghiêng 10SWASH BEARING 10 | 1 | ||
| 60 | 227588-7 | Bánh răng côn xoắn 32SPIRAL BEVEL GEAR 32 | 1 | ||
| 61 | 257323-9 | Vòng 8RING 8 | 1 | ||
| 62 | 922118-6 | Bu lông lục giác chìm M4X12HEX. SOCKET HEAD BOLT M4X12 | 2 | ||
| 63 | 346038-4 | Tấm chặn vòng bi BBEARING RETAINER B | 1 | ||
| 64 | 211032-4 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 65 | 324212-4 | Vòng 8RING 8 | 1 | ||
| 66 | 922147-9 | Bu lông lục giác chìm M4X25HEX. SOCKET HEAD BOLT M4X25 | 2 | ||
| 67 | 141230-5 | Đỡ trong (nguyên bộ)INNER SUPPORT COMPLETE | 1 | ||
| 68 | 213767-3 | Gioăng chữ O 75O-RING 75 | 1 | ||
| 69 | 318810-4 | Vỏ trongINNER HOUSING | 1 | ||
| 70 | 443153-6 | NỉFELT | 1 | ||
| 71 | 922118-6 | Bu lông lục giác chìm M4X12HEX. SOCKET HEAD BOLT M4X12 | 2 | ||
| 72 | 346536-8 | Tấm chặn vòng bi ABEARING RETAINER A | 1 | ||
| 73 | 256536-9 | Chốt đầu trụ phẳng 6FLAT FILLISTER HD PIN 6 | 1 | ||
| 74 | 346538-4 | Dẫn hướng giá giữ đối trọngWEIGHT HOLDER GUIDE | 1 | ||
| 75 | 313224-2 | Đối trọng bộ đếmCOUNTER WEIGHT | 1 | ||
| 76 | 346538-4 | Dẫn hướng giá giữ đối trọngWEIGHT HOLDER GUIDE | 1 | ||
| 77 | 253726-5 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 78 | 961018-5 | Vòng chặn E-5STOP RING E-5 | 1 | ||
| 79 | 213008-7 | Gioăng chữ O 22.4O RING 22.4 | 1 | ||
| 80 | 141458-5 | Bánh răng côn xoắn 11 (nguyên bộ)SPIRAL BEVEL GEAR 11 COMPLETE | 1 | ||
| 81 | 210024-0 | Vòng bi 608LLUBALL BEARING 608LLU | 1 | ||
| 82 | 253835-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 83 | 619293-4 | Rotor | 1 | ||
| 84 | 210022-4 | Vòng bi 626DDWBALL BEARING 626DDW | 1 | ||
| 85 | 629922-1 | Stator | 1 | ||
| 85-1 | 529922-0 | Cụm statorSTATOR ASS'Y | 1 | ||
| 85-2 | 529187-4 | Cụm statorSTATOR ASS'Y | 1 | Mã thay thế: thay theo bộ | |
| 86 | 620241-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 87 | 187687-6 | Bộ vỏHOUSING SET | 1 | Gồm các mục 91 | |
| 87-1 | 183A34-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 91; Mã thay thế: mã mới thay được mã cũ | |
| 87-2 | 183C02-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 91; Mã thay thế: thay theo bộ | |
| 87-3 | 183C02-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 91; Mã thay thế: thay được cho nhau | |
| 88 | 815B57-8 | Nhãn số seri DHR242DHR242 SERIAL NO. LABEL | 1 | ||
| 89 | 815A38-6 | Nhãn máy DHR242DHR242 NAME PLATE | 1 | ||
| 90 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 10 | ||
| 90-1 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 10 | Mã thay thế: thay được cho nhau | |
| 91 | 187687-6 | Bộ vỏHOUSING SET | 1 | Gồm các mục 87 | |
| 91-1 | 183A34-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 87; Mã thay thế: mã mới thay được mã cũ | |
| 91-2 | 183C02-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 87; Mã thay thế: thay theo bộ | |
| 91-3 | 183C02-0 | Bộ vỏHOUSING SET | 1 | Gồm các mục 87; Mã thay thế: thay được cho nhau | |
| 92 | 453124-5 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 93 | 453123-7 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 94 | 650709-0 | Công tắc C3JW-1A-PSWITCH C3JW-1A-P | 1 | ||
| 95 | 233598-4 | Lò xo xoắn 6TORSION SPRING 6 | 1 | ||
| 96 | 313226-8 | Dụng cụ mởOPENER | 1 | ||
| 97 | 644808-8 | Cầu đấu dâyTERMINAL | 1 | ||
| 98 | 424476-1 | ĐệmCUSHION | 1 | ||
| 99 | 187377-1 | Bộ vỏ pinBATTERY HOUSING SET | 1 | Gồm các mục 104 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 100 | 263036-2 | Chốt cao su 5RUBBER PIN 5 | 1 | ||
| 101 | 268184-2 | Chốt 1.5PIN 1.5 | 1 | ||
| 102 | 424473-7 | Cao su đệmCUSHION RUBBER | 1 | ||
| 103 | 424473-7 | Cao su đệmCUSHION RUBBER | 1 | ||
| 104 | 187377-1 | Bộ vỏ pinBATTERY HOUSING SET | 1 | Gồm các mục 99 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 105 | 893072-0 | Nhãn trongCLEAR LABEL | 1 | ||
| 106 | 890994-5 | Nhãn trongCLEAR LABEL | 1 | ||
| 107 | 424734-5 | MútSPONGE | 2 | Mã thay thế: thay theo bộ | |
| Phụ kiện kèm theo máy | |||||
| A01 | 324219-0 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A02C | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DHR242RFE | |
| A02E | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DHR242RME | |
| A03C | 194204-5 | Bộ pin BL1830BATTERY BL1830 SET | 2 | Chỉ bản DHR242RFE | |
| A03E | 196399-0 | Bộ pin BL1840BATTERY BL1840 SET | 2 | Chỉ bản DHR242RME | |
| Phụ tùng | |||||
| A03-1C | 194204-5 | Bộ pin BL1830BATTERY BL1830 SET | 2 | Mã thay thế: thay được cho nhau | |
| A03-1E | 196399-0 | Bộ pin BL1840BATTERY BL1840 SET | 2 | Mã thay thế: thay được cho nhau | |
| A03-2C | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 2 | Mã thay thế: mã mới thay được mã cũ | |
| A03-2E | 197265-4 | Bộ pin BL1840BBATTERY BL1840B SET | 2 | Mã thay thế: mã mới thay được mã cũ | |
| A03-3C | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 2 | Mã thay thế: thay được cho nhau | |
| A03-3E | 197265-4 | Bộ pin BL1840BBATTERY BL1840B SET | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A04C | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DHR242RFE | |
| A04E | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DHR242RME | |
| A05C | 141401-4 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | Chỉ bản DHR242RFE | |
| Phụ tùng | |||||
| ↳ C10 | 162271-8 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 890904-2 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A05E | 141401-4 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | Chỉ bản DHR242RME | |
| Phụ tùng | |||||
| ↳ C10 | 162271-8 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 890904-2 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A06C | 802L23-4 | Nhãn hộp nhựa DHR242RFEDHR242RFE PLASTIC CASE LABEL | 2 | Chỉ bản DHR242RFE | |
| A06E | 802L17-9 | Nhãn hộp nhựa DHR242RMEDHR242RME PLASTIC CASE LABEL | 2 | Chỉ bản DHR242RME | |
| B01 | 195833-7 | Bộ bảo dưỡng búaHAMMER SERVICE KIT | 1 | Gồm các mục 1,2,4,6,28,44,45,47 | |
| Phụ tùng | |||||
| ↳ C10 | 195127-0 | Bộ bình chứa dầuOIL VESSEL SET | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
