Sơ đồ chi tiết máy & phụ tùng Makita DJR183
Máy cưa tịnh tiến dùng pin · 54 mã phụ tùng
Tài liệu: Makita Việt Nam · Xem bản gốc (PDF)

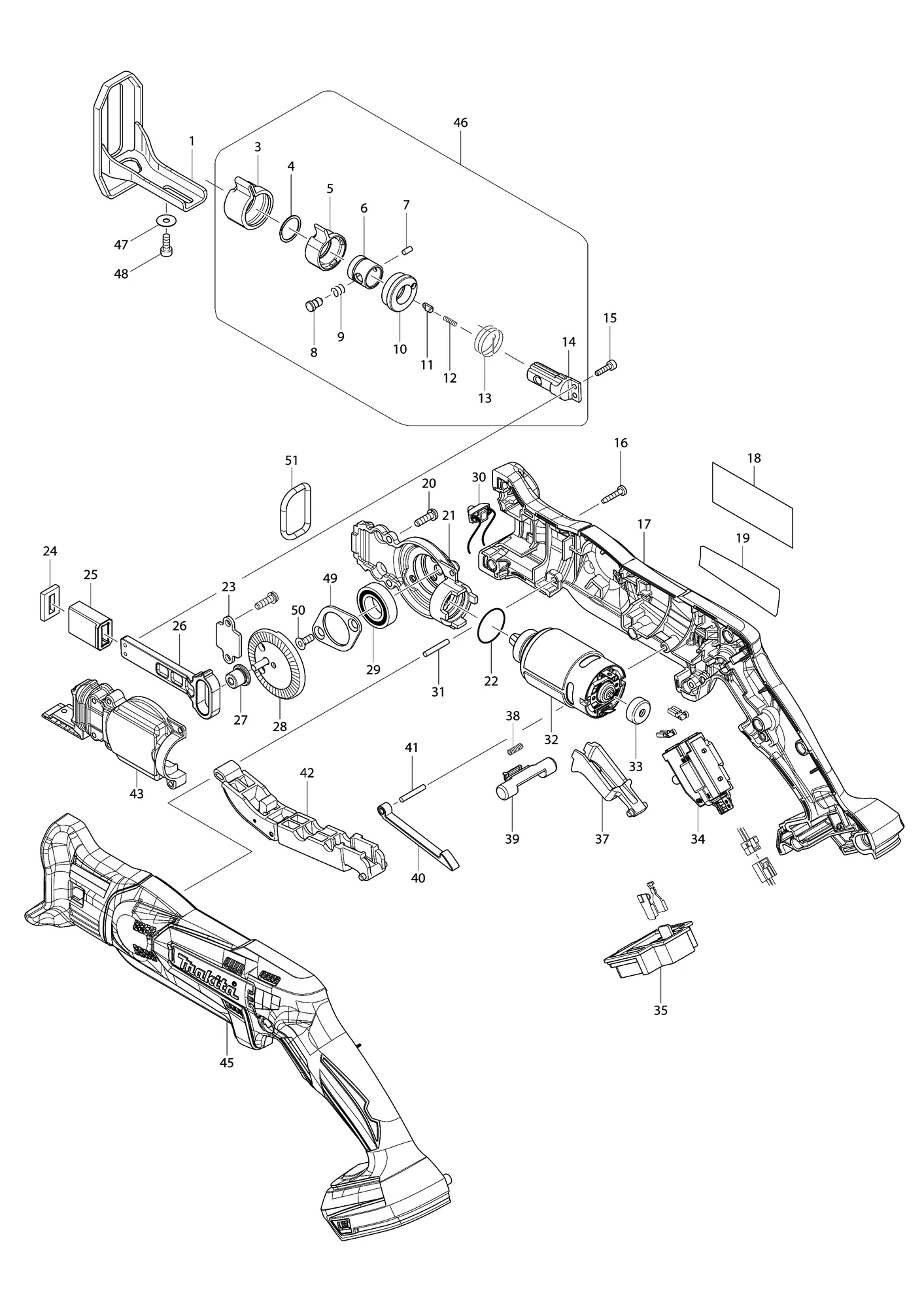

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 165740-8 | Đế trượtSHOE | 1 | ||
| 3 | 424466-4 | Bảo vệPROTECTOR | 1 | ||
| 4 | 257981-1 | Phanh 16 (EXT)RETAINING RING (EXT)16 | 1 | ||
| 5 | 310496-0 | Ống lót chủ độngDRIVING SLEEVE | 1 | ||
| 6 | 331963-2 | Ống dẫn hướngGUIDE SLEEVE | 1 | ||
| 7 | 268094-3 | Chốt 3PIN 3 | 1 | ||
| 8 | 256492-3 | Chốt vai 5SHOULDER PIN 5 | 1 | ||
| 9 | 233345-3 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 10 | 453071-0 | Ống lót nốiCONNECTING SLEEVE | 1 | ||
| 11-2 | 310912-2 | Chốt đẩyPUSH PIN | 1 | ||
| 12-1 | 232472-3 | Lò xo nén 2COMPRESSION SPRING 2 | 1 | ||
| 13 | 233594-2 | Lò xo xoắn 17TORSION SPRING 17 | 1 | ||
| 14 | 326113-2 | Dẫn hướng lưỡiBLADE GUIDE | 1 | ||
| 15 | 265910-0 | 2 | |||
| 16 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 10 | ||
| 17 | 187760-2 | Bộ vỏHOUSING SET | 1 | ||
| Phụ kiện kèm theo máy | |||||
| C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| C20 | 423475-0 | Tấm mútSPONGE SHEET | 1 | Gồm các mục 45 | |
| Phụ tùng | |||||
| 19 | 814V98-1 | Nhãn máy DJR183DJR183 NAME PLATE | 1 | ||
| 20 | 266747-8 | 5 | |||
| 21 | 319060-4 | Vỏ hộp sốGEAR HOUSING | 1 | ||
| 22 | 213961-7 | Gioăng chữ O 22O RING 22 | 1 | ||
| 23 | 346525-3 | TấmPLATE | 1 | ||
| 24 | 443185-3 | Phớt nỉFELT SEAL | 1 | ||
| 25 | 313220-0 | Dẫn hướng con trượtSLIDER GUIDE | 1 | ||
| 26 | 313271-3 | Nút gạt đảo chiềuSLIDER | 1 | ||
| 27 | 313270-5 | Ống lót có vành 4COLLARED SLEEVE 4 | 1 | ||
| 28 | 142284-5 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | ||
| 29 | 211242-3 | Vòng bi 6902ZZBALL BEARING 6902ZZ | 1 | ||
| 30 | 620237-9 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 31 | 256158-5 | Chốt 3PIN 3 | 1 | ||
| 32 | 629105-3 | Động cơ DCDC MOTOR | 1 | ||
| 33 | 424467-2 | NắpCAP | 1 | ||
| 34 | 650712-1 | Công tắc C3HY-1A-PRLMSSWITCH C3HY-1A-PRLMS | 1 | ||
| 35 | 643852-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 37 | 453072-8 | Phải cần gạt công tắcSWITCH LEVER R | 1 | ||
| 38 | 233438-6 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 39 | 454661-2 | Phải cần gạt tắt khóaLOCK OFF LEVER R | 1 | ||
| 40 | 313219-5 | Thanh nốiLINK | 1 | ||
| 41 | 256158-5 | Chốt 3PIN 3 | 1 | ||
| 42 | 141128-6 | F cần gạt công tắc (nguyên bộ)SWITCH LEVER F COMPLETE | 1 | ||
| 43 | 319061-2 | Nắp hộp sốGEAR HOUSING COVER | 1 | ||
| 45 | 187760-2 | Bộ vỏHOUSING SET | 1 | ||
| Phụ kiện kèm theo máy | |||||
| C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| C20 | 423475-0 | Tấm mútSPONGE SHEET | 1 | Gồm các mục 17 | |
| Phụ tùng | |||||
| 46 | 126201-3 | Cụm kẹp lưỡiBLADE CLAMP ASSEMBLY | 1 | Gồm các mục 3-14 | |
| 47 | 253874-0 | Long đen phẳng 4FLAT WASHER 4 | 1 | ||
| 48 | 922112-8 | 1 | |||
| 49 | 285738-0 | Tấm chặn vòng bi 36BEARING RETAINER 36 | 1 | ||
| 50 | 265035-0 | 2 | |||
| 51 | 424597-9 | Vòng cao su 23RUBBER RING 23 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | B-20432 | Lưỡi cưa kiếm 100MMRECIPROSAW BLADE 100MM | 1 | ||
| A02 | B-20404 | Lưỡi cưa kiếm 100MMRECIPROSAW BLADE 100MM | 1 | ||
| A03 | 783201-2 | Chìa lục giác 3HEX. WRENCH 3 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
