Sơ đồ chi tiết máy & phụ tùng Makita DLM160
Máy dùng pin lawn mower 160MM · 81 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/03 · Xem bản gốc (PDF)

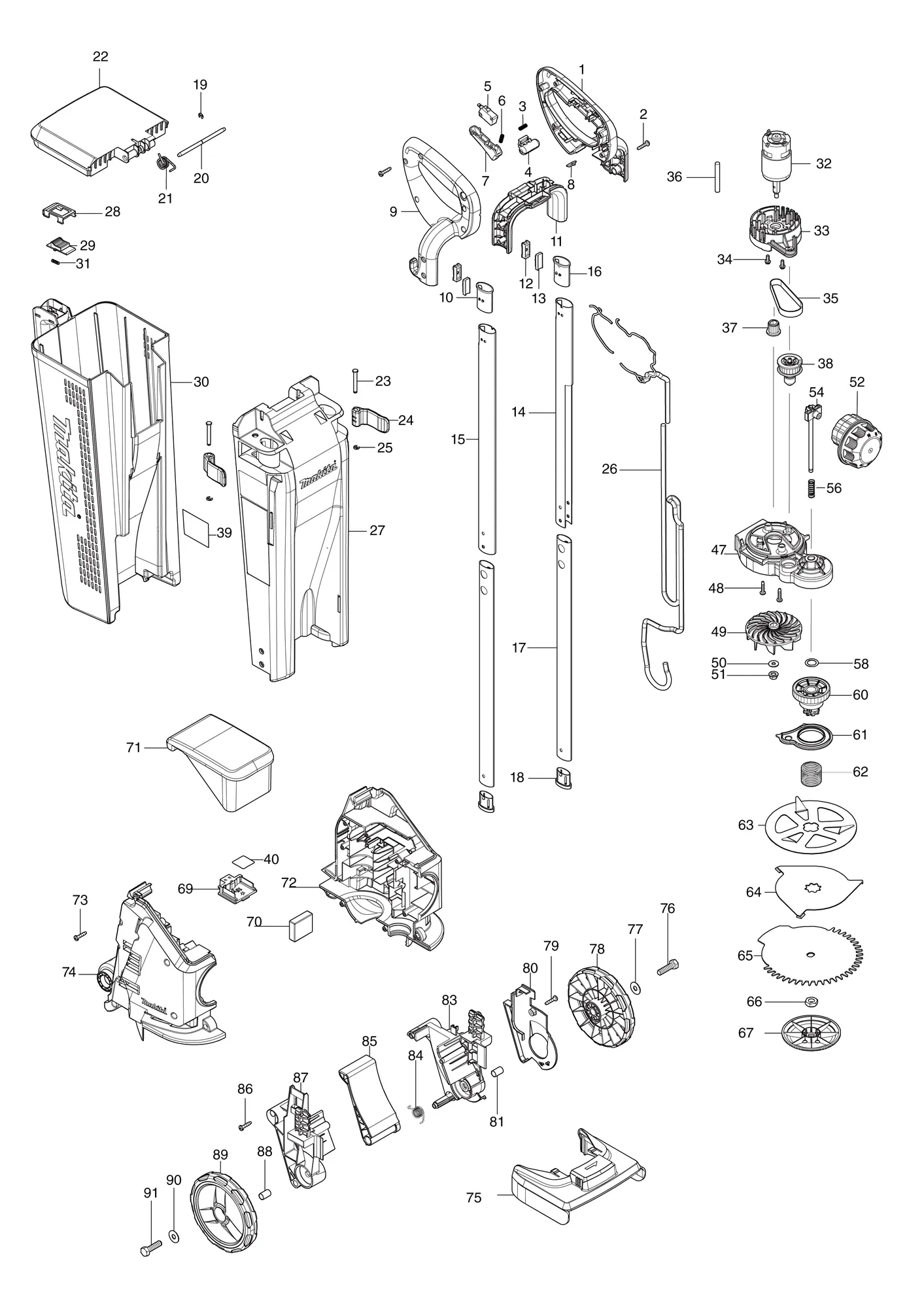

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183N77-5 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 9 | |
| 2 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 9 | ||
| 3 | 231473-8 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 4 | 459993-2 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 5 | 650744-8 | Công tắc D3V-16-3C26SWITCH D3V-16-3C26 | 1 | ||
| 6 | 231473-8 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 7 | 459992-4 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 8 | 620C94-3 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 9 | 183N77-5 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 1 | |
| 10 | 412725-8 | Phải chặn trênUPPER STOPPER R | 1 | ||
| 11 | 412254-1 | Ốp tay cầmHANDLE COVER | 1 | ||
| 12 | 452580-6 | Giá giữHOLDER | 2 | ||
| 13 | 424391-9 | Cao su khóaLOCK RUBBER | 2 | ||
| 14 | 327465-4 | Trái ống dướiLOWER PIPE L | 1 | ||
| 15 | 327464-6 | Phải ống dướiLOWER PIPE R | 1 | ||
| 16 | 412724-0 | Trái chặn trênUPPER STOPPER L | 1 | ||
| 17 | 327466-2 | Ống trênUPPER PIPE | 2 | ||
| 18 | 452578-3 | Chặn dướiLOWER STOPPER | 2 | ||
| 19 | 961011-9 | Vòng chặn E-4STOP RING E-4 | 1 | ||
| 20 | 256938-9 | Thanh 5ROD 5 | 1 | ||
| 21 | 232580-0 | Lò xo xoắn 13TORSION SPRING 13 | 1 | ||
| 22 | 412255-9 | Nắp hộp chứa bụiDUST BOX COVER | 1 | ||
| 23 | 256937-1 | Chốt vai 5SHOULDER PIN 5 | 2 | ||
| 24 | 452572-5 | Cần khóaLOCK LEVER | 2 | ||
| 25 | 961011-9 | Vòng chặn E-4STOP RING E-4 | 2 | ||
| 26 | 699140-5 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 27 | 141E65-4 | Nắp trước (nguyên bộ)FRONT COVER COMPLETE | 1 | ||
| ↳ C10 | 8040Y8-9 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 28 | 412251-7 | Giá giữ cần khóaLOCK LEVER HOLDER | 1 | ||
| 29 | 459995-8 | Cần khóaLOCK LEVER | 1 | ||
| 30 | 412250-9 | Hộp chứa bụiDUST BOX | 1 | ||
| 31 | 231473-8 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 32 | 629469-5 | Động cơ DCDC MOTOR | 1 | ||
| 33 | 140P60-7 | Ổ đỡ vòng bi (nguyên bộ)BEARING BOX COMPLETE | 1 | ||
| 34 | 911118-1 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 2 | ||
| 35 | 225103-1 | Dây đai răng 10-210SYNCHRO BELT 10-210 | 1 | ||
| 36 | 699141-3 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 37 | 222195-1 | Puli 14-16.4PULLEY 14-16.4 | 1 | ||
| 38 | 127430-1 | Cụm trục chínhSPINDLE ASSEMBLY | 1 | ||
| 39 | 811U39-2 | Nhãn máy DLM160DLM160 NAME PLATE | 1 | ||
| 40 | 811U41-5 | Nhãn số seri DLM160DLM160 SERIAL NO. LABEL | 1 | ||
| 47 | 459974-6 | Vỏ hộp sốGEAR CASE | 1 | ||
| 48 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 49 | 240206-0 | Cánh quạt 86FAN 86 | 1 | ||
| 50 | 253804-1 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 51 | 264073-9 | Đai ốc lục giác lò xo đĩa côn M6CORNED DISC SPRING HEX NUT M6 | 1 | ||
| 52 | 412245-2 | Mặt số 70DIAL 70 | 1 | ||
| 54 | 140V84-9 | Cam thanh răng (nguyên bộ)RACK CAM COMPLETE | 1 | ||
| 56 | 232582-6 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 58 | 253837-6 | Long đen phẳng 14FLAT WASHER 14 | 1 | ||
| 60 | 140U83-5 | Bánh răng thẳng (nguyên bộ)SPUR GEAR COMPLETE | 1 | ||
| 61 | 412380-6 | Nắp vỏ hộp sốGEAR CASE COVER | 1 | ||
| 62 | 232579-5 | Lò xo nén 27COMPRESSION SPRING 27 | 1 | ||
| 63 | 327461-2 | Tấm chắn bảo vệGUARD PLATE | 1 | ||
| 64 | A-48957 | Lưỡi xoay 160ROTARY BLADE 160 | 1 | ||
| 65 | A-70334 | Lưỡi cố định 160FIXED BLADE 160 | 1 | ||
| 66 | 264080-2 | Đai ốc hãm lục giác M10-17HEX. LOCK NUT M10-17 | 1 | ||
| 67 | 459987-7 | Tấm dướiUNDER PLATE | 1 | ||
| 69 | 643852-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 70 | 620C93-5 | Bộ điều khiểnCONTROLLER | 1 | ||
| 71 | 412244-4 | Nắp pinBATTERY COVER | 1 | ||
| 72 | 183P80-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 74 | |
| 73 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 12 | ||
| 74 | 183P80-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 72 | |
| 75 | 412253-3 | Dẫn hướng thuCOLLECT GUIDE | 1 | ||
| 76 | 921452-1 | Bu lông lục giác M8X30HEX. BOLT M8X30 | 1 | ||
| 77 | 253731-2 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 78 | 459982-7 | Bánh xe 130WHEEL 130 | 1 | ||
| 79 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 1 | ||
| 80 | 412248-6 | Nắp bản lềHINGE COVER | 1 | ||
| 81 | 257482-9 | Ống lót 8SLEEVE 8 | 1 | ||
| 83 | 183N75-9 | Bộ bản lềHINGE SET | 1 | Gồm các mục 87 | |
| 84 | 232581-8 | Lò xo xoắn 13TORSION SPRING 13 | 1 | ||
| 85 | 412249-4 | Nắp chắn bụiDUST COVER | 1 | ||
| 86 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 3 | ||
| 87 | 183N75-9 | Bộ bản lềHINGE SET | 1 | Gồm các mục 83 | |
| 88 | 257482-9 | Ống lót 8SLEEVE 8 | 1 | ||
| 89 | 459982-7 | Bánh xe 130WHEEL 130 | 1 | ||
| 90 | 253731-2 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 91 | 921452-1 | Bu lông lục giác M8X30HEX. BOLT M8X30 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 782036-8 | Cờ lê lệch 17OFFSET WRENCH 17 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
