Sơ đồ chi tiết máy & phụ tùng Makita DLM481
Máy dùng pin lawn mower 480MM · 171 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/11 · Xem bản gốc (PDF)

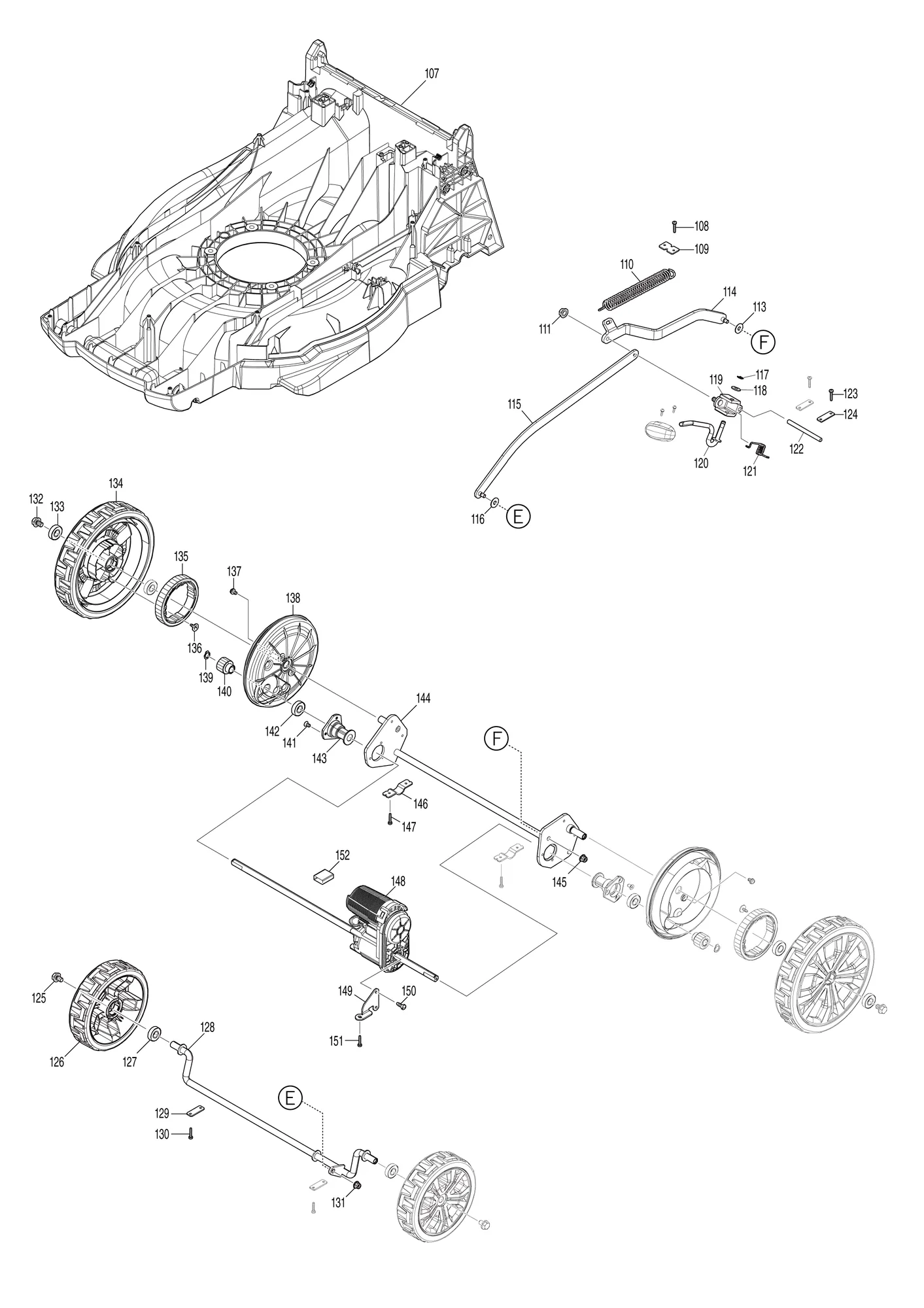

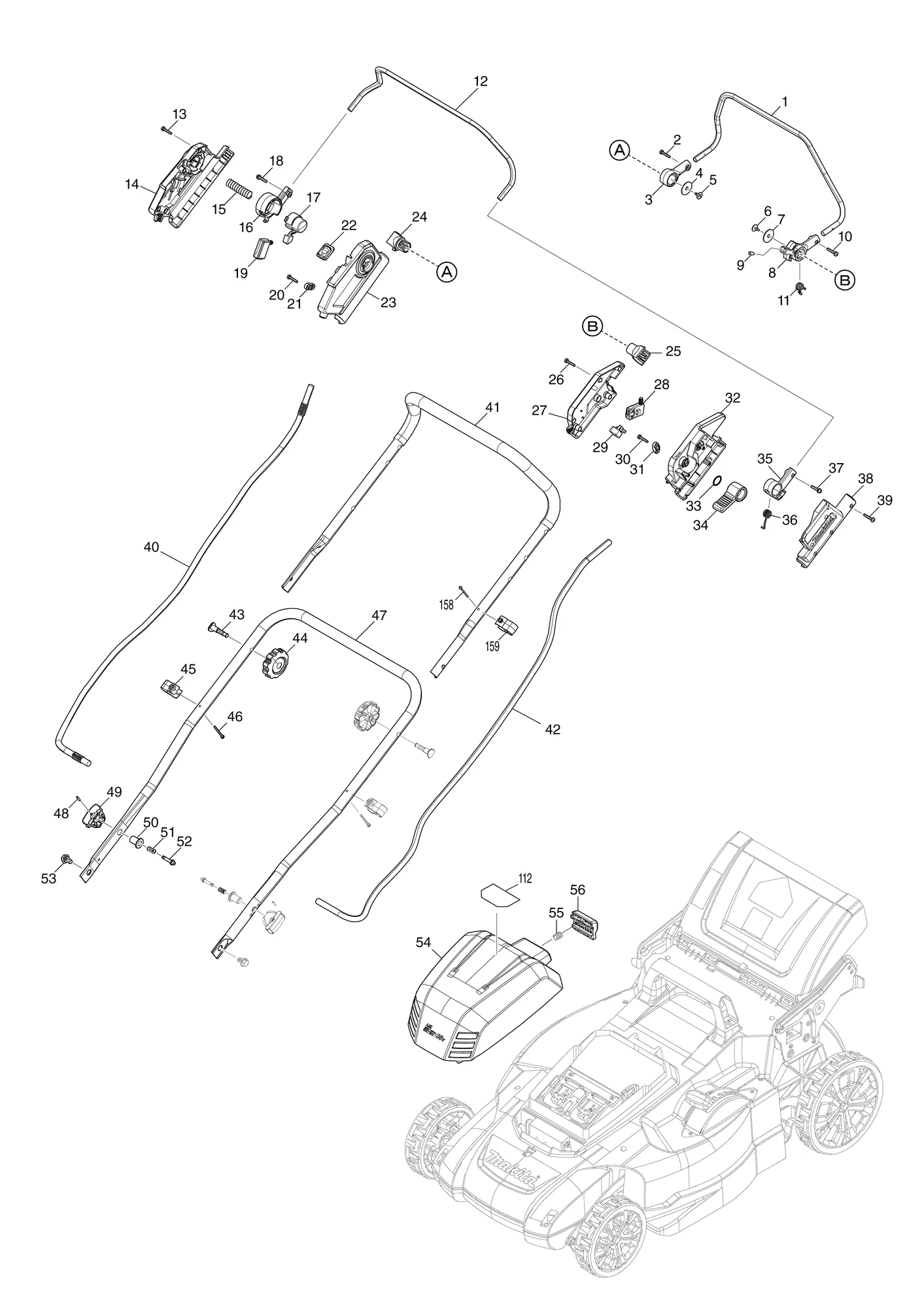

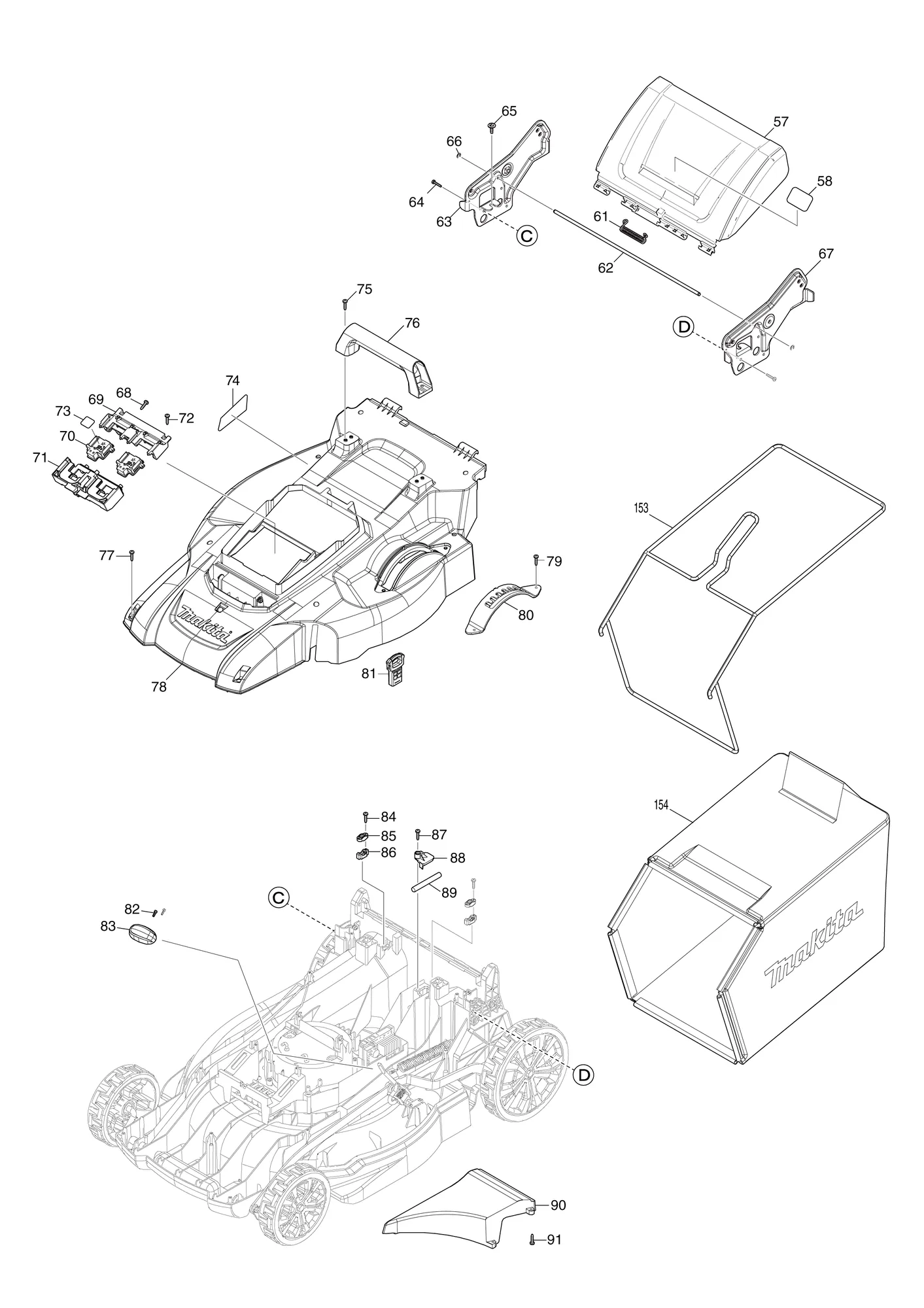

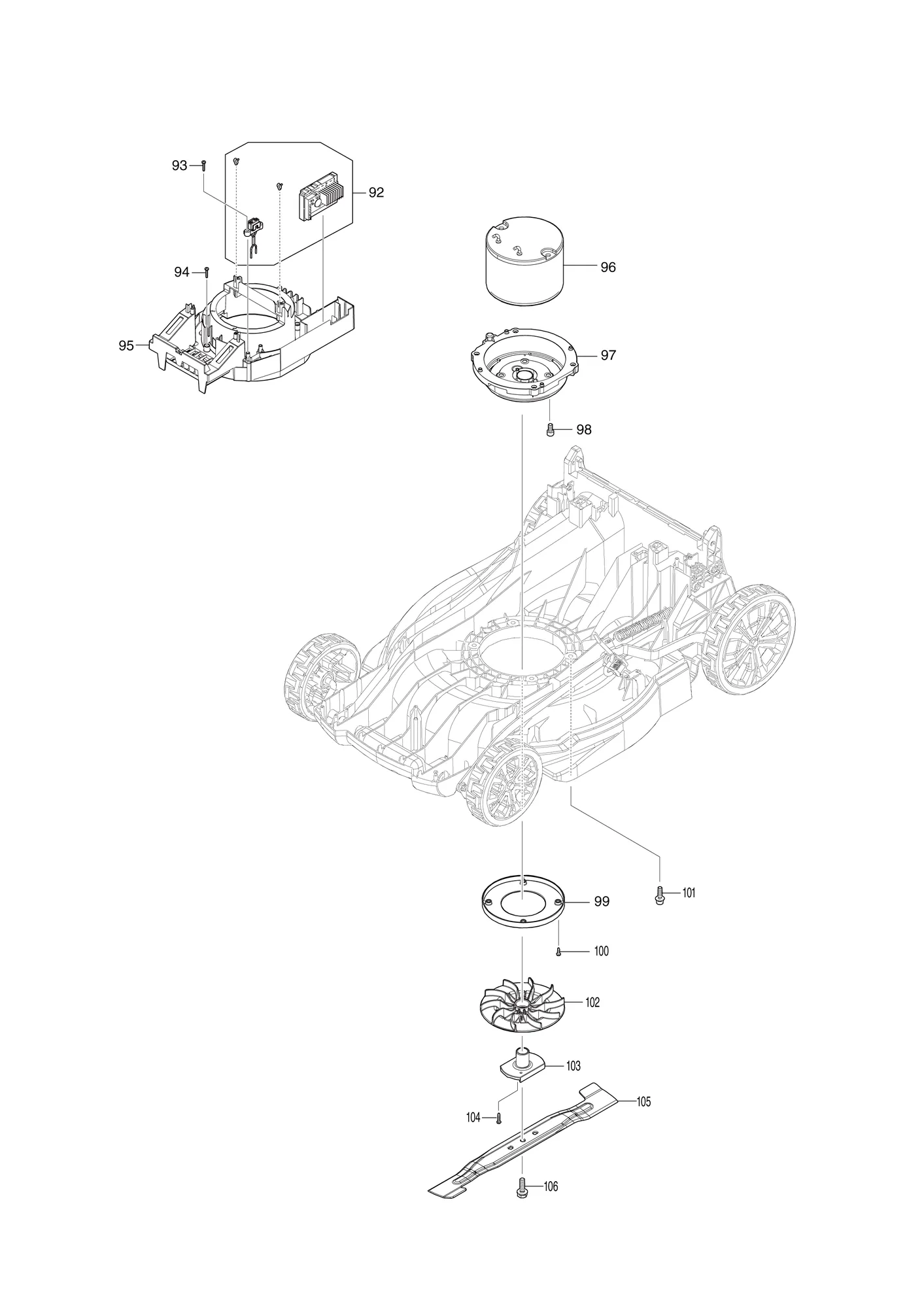

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 327425-6 | Cần gạt chủ độngDRIVING LEVER | 1 | ||
| 2 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 3 | 459858-8 | Phải đỡ cần gạt chủ độngDRIVING LEVER SUPPORT R | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 4 | 253814-8 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 5 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 6 | 265620-9 | Bích vít tự ren 4X18TAPPING SCREW FLANGE 4X18 | 1 | ||
| 7 | 253814-8 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 8 | 413B10-4 | Trái đỡ cần gạt chủ độngDRIVING LEVER SUPPORT L | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 9 | 268225-4 | Chốt 5PIN 5 | 1 | ||
| 10 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 11 | 232566-4 | Lò xo xoắn 12TORSION SPRING 12 | 1 | ||
| 12 | 327424-8 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 13 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 7 | ||
| 14 | 183V30-9 | Bộ hộp công tắcSWITCH BOX SET | 1 | Gồm các mục 23 | |
| ↳ C10 | 8045G7-5 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 15 | 231227-3 | Lò xo nén 15COMPRESSION SPRING 15 | 1 | ||
| 16 | 413A99-6 | Phải đỡ cần gạt công tắcSWITCH LEVER SUPPORT R | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 17 | 413B00-7 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 18 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 19 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 20 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 21 | 687123-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 22 | 141H35-1 | Mạch công tắc (nguyên bộ)SWITCH CIRCUIT COMPLETE | 1 | ||
| ↳ C10 | 810D46-0 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 23 | 183V30-9 | Bộ hộp công tắcSWITCH BOX SET | 1 | Gồm các mục 14 | |
| ↳ C10 | 8045G7-5 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 24 | 413A98-8 | Giá giữ cần gạt chủ độngDRIVING LEVER HOLDER | 1 | ||
| 25 | 413A98-8 | Giá giữ cần gạt chủ độngDRIVING LEVER HOLDER | 1 | ||
| 26 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 5 | ||
| 27 | 183U35-3 | Bộ hộp cần gạtLEVER BOX SET | 1 | Gồm các mục 38 | |
| 28 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 29 | 620415-1 | Bộ điều khiển phụSUB CONTROLLER | 1 | ||
| 30 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 31 | 687123-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 32 | 413A95-4 | Hộp cần gạt CLEVER BOX C | 1 | ||
| 33 | 213A12-2 | Gioăng chữ O 18O-RING 18 | 1 | ||
| 34 | 413B01-5 | Cần gạt tốc độSPEED LEVER | 1 | ||
| 35 | 459863-5 | Trái đỡ cần gạt công tắcSWITCH LEVER SUPPORT L | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 36 | 232575-3 | Lò xo xoắn 12TORSION SPRING 12 | 1 | ||
| 37 | 911138-5 | Vít đầu tròn kèm long đen M4X20P.H.SCREW M4X20 WITH WR | 1 | ||
| 38 | 183U35-3 | Bộ hộp cần gạtLEVER BOX SET | 1 | Gồm các mục 27 | |
| 39 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 5 | ||
| 40 | 699184-5 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 41 | 327871-3 | Trên tay cầmHANDLE UPPER | 1 | ||
| 42 | 699186-1 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 43 | 265C08-1 | Bu lông đầu phẳng M8X50FLAT HEAD BOLT M8X50 | 2 | ||
| 44 | 265C06-5 | Đai ốc vặn tay M8THUMB NUT M8 | 2 | ||
| 45 | 413944-9 | KẹpCLAMP | 2 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 2 | ||
| 46 | 911163-6 | Vít đầu tròn M4X35PAN HEAD SCREW M4X35 | 2 | ||
| 47 | 122A73-0 | Cụm dưới tay cầmHANDLE LOWER ASSEMBLY | 1 | Gồm các mục 48-52 | |
| 48 | 258004-8 | Chốt đàn hồi 2.5-16SPRING PIN 2.5-16 | 2 | ||
| 49 | 413943-1 | Núm vặnKNOB | 2 | ||
| 50 | 327877-1 | Giá giữ khóaLOCK HOLDER | 2 | ||
| 51 | 234121-8 | Lò xo nén 8COMPRESSION SPRING 8 | 2 | ||
| 52 | 327876-3 | Chốt khóa trụcLOCK PIN | 2 | ||
| 53 | 265C07-3 | Bu lông lục giác M8HEX. BOLT M8 | 2 | ||
| 54 | 141H43-2 | Nắp pin (nguyên bộ)BATTERY COVER COMPLETE | 1 | ||
| ↳ C10 | 8044A3-5 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 55 | 231037-8 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 56 | 413B03-1 | Cần khóaLOCK LEVER | 1 | ||
| 57 | 141J55-7 | Nắp lật sau (nguyên bộ)REAR FLAP COMPLETE | 1 | Gồm các mục 58 | |
| 58 | 8047H4-0 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 61 | 232721-8 | Lò xo xoắn 8TORSION SPRING 8 | 1 | ||
| 62 | 327874-7 | Thanh 6ROD 6 | 1 | ||
| 63 | 347867-8 | Phải giá đỡ tay cầmHANDLE BRACKET R | 1 | ||
| 64 | 266553-1 | Vít tự ren 5X30TAPPING SCREW 5X30 | 6 | ||
| 65 | 265C05-7 | Bích vít tự ren 5X20TAPPING SCREW FRANGE 5X20 | 2 | ||
| 66 | 961018-5 | Vòng chặn E-5STOP RING E-5 | 2 | ||
| 67 | 347866-0 | Trái giá đỡ tay cầmHANDLE BRACKET L | 1 | ||
| 68 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 3 | ||
| 69 | 183N35-1 | Bộ vỏ cầu đấu dâyTERMINAL HOUSING SET | 1 | Gồm các mục 71 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 70 | 644809-6 | Cầu đấu dâyTERMINAL | 2 | ||
| 71 | 183N35-1 | Bộ vỏ cầu đấu dâyTERMINAL HOUSING SET | 1 | Gồm các mục 69 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 4 | ||
| 72 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 3 | ||
| 73 | 8114F4-1 | Nhãn số seri DLM481DLM481 SERIAL NO. LABEL | 1 | ||
| 74 | 8114F1-7 | Nhãn máy DLM481DLM481 NAME PLATE | 1 | ||
| 75 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 76 | 413938-4 | Tay cầm phụ sauREAR GRIP | 1 | ||
| 77 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 11 | ||
| 78 | 141J45-0 | Nắp chụp (nguyên bộ)COWLING COMPLETE | 1 | ||
| ↳ C10 | 422789-4 | Phớt mútSPONGE SEAL | 1 | ||
| ↳ C20 | 8031N0-1 | Nhãn chỉ báoINDICATION LABEL | 2 | ||
| 79 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 80 | 162993-0 | Tấm chỉnh chiều caoHEIGHT ADJUST PLATE | 1 | ||
| 81 | 643535-4 | ThenKEY | 1 | ||
| 82 | 266816-5 | Vít đầu tròn và kèm long đen M3X12+ PAN HEAD SCREW M3X12 WITH WR | 2 | ||
| 83 | 413939-2 | Tay cầm phụ cần gạt chỉnh chiều caoHEIGHT ADJUST LEVER GRIP | 1 | ||
| 84 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 85 | 687123-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 2 | ||
| 86 | 687051-6 | Kẹp giữ dây nguồnSTRAIN RELIEF | 2 | ||
| 87 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 1 | ||
| 88 | 413B08-1 | Nắp dẫnLEAD COVER | 1 | ||
| 89 | 699183-7 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 90 | 413924-5 | Nắp sau sàn cắtDECK REAR COVER | 1 | ||
| 91 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 92 | 620G77-7 | Bộ điều khiểnCONTROLLER | 1 | ||
| 93 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 94 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 95 | 413B05-7 | Nắp động cơMOTOR COVER | 1 | ||
| 96 | 629A88-3 | Động cơ DCDC MOTOR | 1 | ||
| 97 | 141H61-0 | Giá đỡ động cơ (nguyên bộ)MOTOR BRACKET COMPLETE | 1 | ||
| 98 | 922422-3 | Bu lông lục giác chìm M8X16HEX. SOCKET HEAD BOLT M8X16 | 4 | ||
| 99 | 459853-8 | Tấm chắnBAFFLE PLATE | 1 | ||
| 100 | 266385-6 | Vít tự ren 4X14TAPPING SCREW 4X14 | 4 | ||
| 101 | 265C22-7 | Bu lông đầu lục giác chìm kèm long đen M8X30H.S.H.BOLT M8X30 WITH WG | 4 | ||
| 102 | 240229-8 | Cánh quạt 170FAN 170 | 1 | ||
| 103 | 313393-9 | Đỡ lưỡi 480BLADE SUPPORT 480 | 1 | ||
| 104 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 105 | 191V97-3 | Bộ lưỡi 480BLADE 480 SET | 1 | ||
| 106 | 265A69-9 | Bu lông lục giác kèm long đen M10X35HEX. BOLT M10X35 WITH WG | 1 | ||
| 107 | 413A61-1 | Sàn cắtDECK | 1 | ||
| 108 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 109 | 347870-9 | Tấm móc treoHOOK PLATE | 1 | ||
| 110 | 232717-9 | Lò xo căng 17TENSION SPRING 17 | 1 | ||
| 111 | 252301-4 | Đai ốc hãm bích lục giác M6-10HEX. FLANGE LOCK NUT M6-10 | 1 | ||
| 112 | 8046H7-8 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 113 | 253731-2 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 114 | 347873-3 | Phải tay biênCONNECTING ROD R | 1 | ||
| 115 | 347872-5 | F tay biênCONNECTING ROD F | 1 | ||
| 116 | 253731-2 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 117 | 961012-7 | Vòng chặn E-6STOP RING E-6 | 1 | ||
| 118 | 267281-1 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 119 | 313389-0 | Giá giữ thanhROD HOLDER | 1 | ||
| 120 | 327872-1 | Cần gạt chỉnh chiều caoHEIGHT ADJUST LEVER | 1 | ||
| 121 | 232715-3 | Lò xo xoắn 9TORSION SPRING 9 | 1 | ||
| 122 | 327873-9 | Thanh 7ROD 7 | 1 | ||
| 123 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 124 | 347869-4 | TấmPLATE | 2 | ||
| 125 | 265324-3 | Bu lông đầu bích lục giác M8X12HEX. FLANGE HEAD BOLT M8X12 | 2 | ||
| 126 | 141E34-5 | Lốp 180 (nguyên bộ)TIRE 180 COMPLETE | 2 | ||
| 127 | 210163-6 | Vòng bi 6001DDWBALL BEARING 6001DDW | 2 | ||
| 128 | 162991-4 | Trục trướcFRONT SHAFT | 1 | ||
| 129 | 347869-4 | TấmPLATE | 2 | ||
| 130 | 266424-2 | Vít tự ren 4X20TAPPING SCREW 4X20 | 4 | ||
| 131 | 252301-4 | Đai ốc hãm bích lục giác M6-10HEX. FLANGE LOCK NUT M6-10 | 1 | ||
| 132 | 265324-3 | Bu lông đầu bích lục giác M8X12HEX. FLANGE HEAD BOLT M8X12 | 2 | ||
| 133 | 210163-6 | Vòng bi 6001DDWBALL BEARING 6001DDW | 4 | ||
| 134 | 141F63-4 | Lốp 230 (nguyên bộ)TIRE 230 COMPLETE | 2 | ||
| 135 | 227913-2 | Bánh răng thẳng 49SPUR GEAR 49 | 2 | ||
| 136 | 265B00-1 | Bích vít tự ren 4X12TAPPING SCREW FLANGE 4X12 | 4 | ||
| 137 | 911208-0 | Vít đầu tròn M5X10PAN HEAD SCREW M5X10 | 4 | ||
| 138 | 413B06-5 | Nắp bánh xeWHEEL CAP | 2 | ||
| 139 | 961052-5 | Phanh S-12RETAINING RING S-12 | 2 | ||
| 140 | 227912-4 | Bánh răng thẳng 11SPUR GEAR 11 | 2 | ||
| 141 | 251951-2 | Bu lông lục giác chìm M5X10HEX. SOCKET HEAD BOLT M5X10 | 6 | ||
| 142 | 210163-6 | Vòng bi 6001DDWBALL BEARING 6001DDW | 2 | ||
| 143 | 313390-5 | Giá giữ trục sauREAR SHAFT HOLDER | 2 | ||
| 144 | 162992-2 | Trục sauREAR SHAFT | 1 | ||
| 145 | 252301-4 | Đai ốc hãm bích lục giác M6-10HEX. FLANGE LOCK NUT M6-10 | 1 | ||
| 146 | 347865-2 | Kẹp 19CLAMP 19 | 2 | ||
| 147 | 266553-1 | Vít tự ren 5X30TAPPING SCREW 5X30 | 4 | ||
| 148 | 122C19-8 | Bộ truyền độngDRIVE UNIT | 1 | ||
| 149 | 347887-2 | Giá đỡBRACKET | 1 | ||
| 150 | 266388-0 | Vít tự ren 5X16TAPPING SCREW 5X16 | 2 | ||
| 151 | 266553-1 | Vít tự ren 5X30TAPPING SCREW 5X30 | 1 | ||
| 152 | 683A20-1 | Ống polyolefinPOLYOLEFIN TUBE | 1 | ||
| 153 | 162A29-1 | Giá đỡ giỏ hứng cỏGRASS CATCHER BRACKET | 1 | ||
| 154 | 162A28-3 | Giỏ hứng cỏGRASS CATCHER | 1 | ||
| 158 | 911163-6 | Vít đầu tròn M4X35PAN HEAD SCREW M4X35 | 1 | ||
| 159 | 413944-9 | KẹpCLAMP | 1 | ||
| ↳ C10 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 327589-6 | Thanh 6ROD 6 | 1 | ||
| A02 | 413946-5 | Phích cắm băm cỏ 480MULCHING PLUG 480 | 1 | ||
| A03 | 782210-8 | Cờ lê tuýp 17SOCKET WRENCH 17 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
