Sơ đồ chi tiết máy & phụ tùng Makita DMP180
Máy dùng pin inflator · 26 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/01 · Xem bản gốc (PDF)

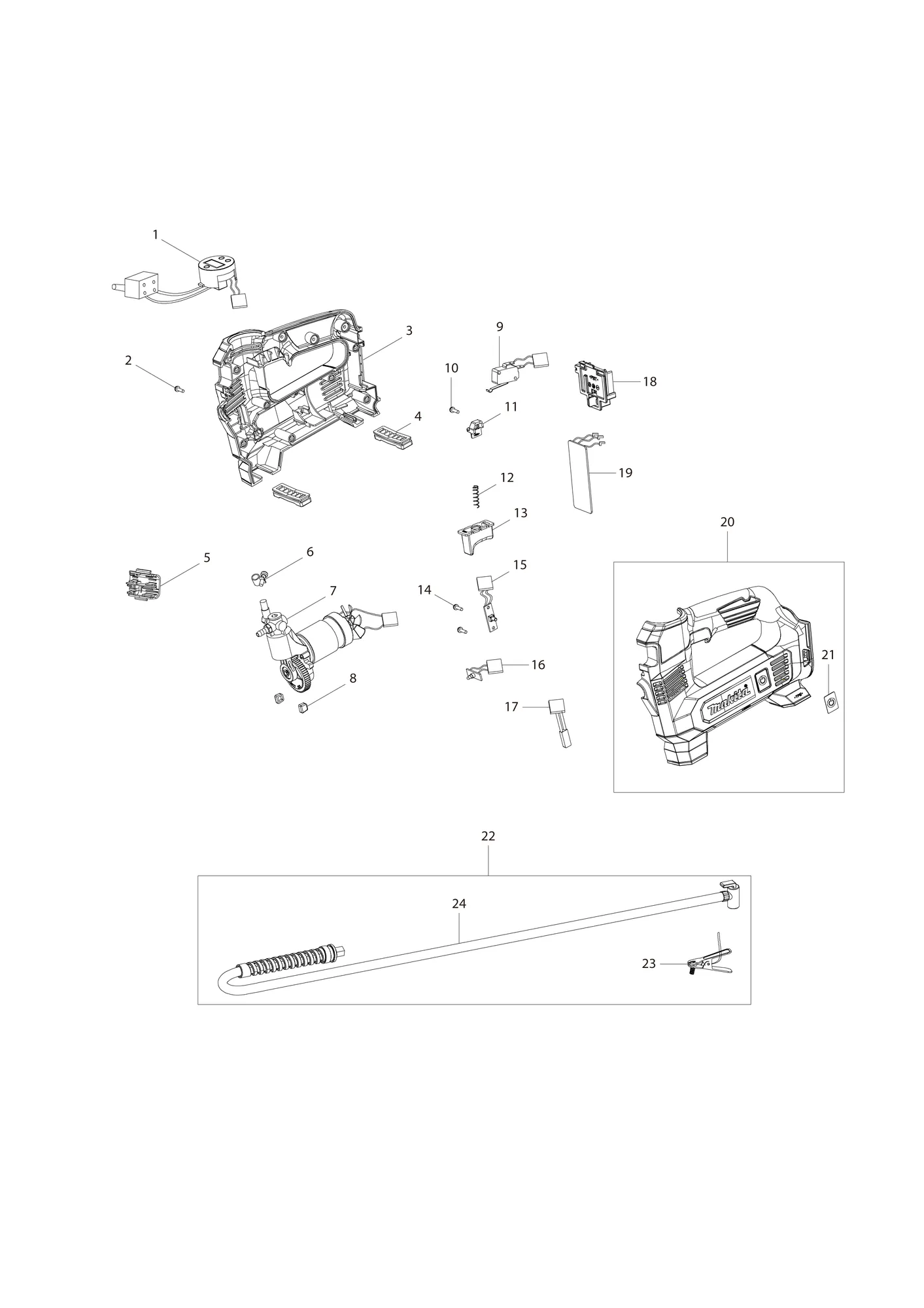

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | TE00000421 | Hiển thị kỹ thuật sốDIGITAL DISPLAY | 1 | ||
| 2 | TE00000204 | Vít 3X14SCREW 3X14 | 10 | ||
| 3 | TE00000420 | Cụm vỏHOUSING ASSEMBLY | 1 | Gồm các mục 20,21 | |
| 4 | TE00000338 | ThảmMAT | 2 | ||
| 5 | TE00000422 | Giá đỡ cố địnhFIXED BRACKET | 1 | ||
| 6 | TE00000352 | KẹpCLAMP | 1 | ||
| 7 | TE00000425 | Cụm động cơMOTOR ASSEMBLY | 1 | ||
| 8 | TE00000339 | Cao su (CYLINDER)RUBBER(CYLINDER) | 2 | ||
| 9 | TE00000329 | Công tắcSWITCH | 1 | ||
| 10 | TE00000327 | Vít 3*10SCREW 3*10 | 1 | ||
| 11 | TE00000328 | Khối cố định lò xo cò bấmTRIGGER SPRING-FIXED BLOCK | 1 | ||
| 12 | TE00000330 | Lò xoSPRING | 1 | ||
| 13 | TE00000331 | Cò công tắcSWITCH TRIGGER | 1 | ||
| 14 | TE00000327 | Vít 3*10SCREW 3*10 | 2 | ||
| 15 | TE00000341 | Bật/tắt nguồnPOWER ON/OFF | 1 | ||
| 16 | TE00000342 | Bo mạch đèn LEDLED PCB | 1 | ||
| 17 | TE00000343 | Bảo vệ cầu đấu dâyTERMINAL PROTECTOR | 1 | ||
| 18 | TE00000424 | Cầu đấu dây pinBATTERY TERMINAL | 1 | ||
| 19 | TE00000423 | Bo mạchPCB | 1 | ||
| 20 | TE00000420 | Cụm vỏHOUSING ASSEMBLY | 1 | Gồm các mục 3,21 | |
| 21 | TE00000426 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 22 | TE00000345 | Cụm ống gióAIR PIPE ASSEMBLY | 1 | Gồm các mục 23 | |
| 23 | TE00000346 | Đầu chuyển chuẩn AnhBRITISH ADAPTER | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | TE00000333 | Đầu chuyển vòng phao bơiSWIM RING ADAPTER | 1 | ||
| A02 | TE00000335 | Đầu chuyển biBALL ADAPTER | 1 | ||
| A03 | TE00000334 | Đầu chuyển kiểu PhápFRENCH ADAPTER | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
