Sơ đồ chi tiết máy & phụ tùng Makita DPO500
Máy dC random quỹ đạo polisher 125MM · 66 mã phụ tùng · Áp dụng: DPO500RTE
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

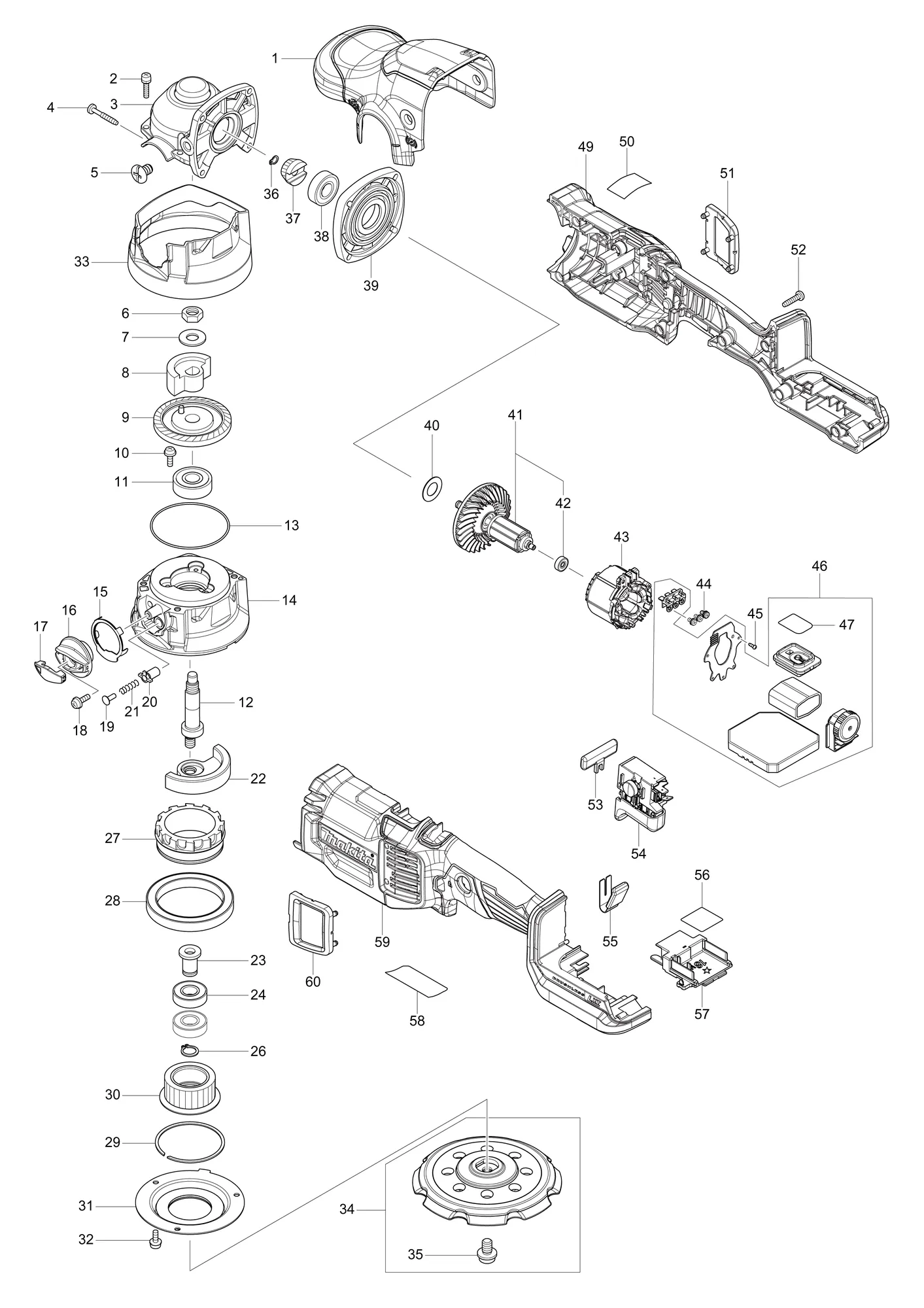

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 456805-0 | Nắp đầuHEAD COVER | 1 | ||
| 2 | 911126-2 | Vít đầu tròn M4X16PAN HEAD SCREW M4X16 | 4 | ||
| 3 | 143783-0 | Vỏ đầu nhông (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 4 | 266257-5 | Vít tự ren 4X28TAPPING SCREW 4X28 | 4 | ||
| 5 | 265083-9 | Vít đầu phẳng và M8X11+ FLAT HEAD SCREW M8X11 | 2 | ||
| 6 | 931503-2 | Đai ốc lục giác M10HEX. NUT M10 | 1 | ||
| 7 | 253024-7 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 8 | 326735-8 | Đối trọng cân bằng trênUPPER BALANCE WEIGHT | 1 | ||
| 9 | 143782-2 | Bánh răng côn xoắn 37 (nguyên bộ)SPIRAL BEVEL GEAR 37 COMPLETE | 1 | ||
| 10 | 911119-9 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 3 | ||
| 11 | 211145-1 | Vòng bi 6201ZZBALL BEARING 6201ZZ | 1 | ||
| 12 | 324069-3 | Trục màiSPINDLE | 1 | ||
| 13 | 213724-1 | Gioăng chữ O 62O RING 62 | 1 | ||
| 14 | 143784-8 | Viền chắn (nguyên bộ)SKIRT COMPLETE | 1 | ||
| 15 | 153427-4 | Long đen phớt bụi (nguyên bộ)DUST SEAL WASHER COMPLETE | 1 | ||
| 16 | 143785-6 | Núm vặn (nguyên bộ)KNOB COMPLETE | 1 | ||
| 17 | 456809-2 | NắpCAP | 1 | ||
| 18 | 911119-9 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 1 | ||
| 19 | 417382-7 | Giá giữ lò xoSPRING HOLDER | 1 | ||
| 20 | 345209-0 | Giá giữHOLDER | 1 | ||
| 21 | 231230-4 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 22 | 326736-6 | Đối trọng cân bằng dướiLOWER BALANCE WEIGHT | 1 | ||
| 23 | 324070-8 | Ống lótSLEEVE | 1 | ||
| 24 | 211131-2 | Vòng bi 6001DDWBALL BEARING 6001DDW | 2 | ||
| 26 | 961052-5 | Phanh S-12RETAINING RING S-12 | 1 | ||
| 27 | 221453-2 | Bánh răng thẳng trong 29INTERNAL SPUR GEAR 29 | 1 | ||
| 28 | 210146-6 | Vòng bi 6811LLBBALL BEARING 6811LLB | 1 | ||
| 29 | 257933-2 | Vòng chặn WR-55 (EXT)STOP RING (EXT) WR-55 | 1 | ||
| 30 | 143790-3 | Bánh răng thẳng 26 (nguyên bộ)SPUR GEAR 26 COMPLETE | 1 | ||
| 31 | 143938-7 | Tấm chặn vòng bi 80 (nguyên bộ)BEARING RETAINER 80 COMPLETE | 1 | ||
| 32 | 911119-9 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 3 | ||
| 33 | 456806-8 | Đệm va đậpBUMPER | 1 | ||
| 34 | 197923-2 | Bộ đệm 125PAD 125 SET | 1 | Gồm các mục 35 | |
| 35 | 266270-3 | Bu lông lục giác chìm M8X14HEX.SOCKET HEAD BOLT M8X14 | 1 | ||
| 36 | 961002-0 | Phanh S-6RETAINING RING S-6 | 1 | ||
| 37 | 221450-8 | Bánh răng côn xoắn 10SPIRAL BEVEL GEAR 10 | 1 | ||
| 38 | 211142-7 | Vòng bi 6001LLBBALL BEARING 6001LLB | 1 | ||
| 39 | 317359-1 | Nắp đầu nhôngGEAR HOUSING COVER | 1 | ||
| 40 | 253084-9 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 41 | 519546-0 | Cụm rotorROTOR ASSY | 1 | Gồm các mục 42 | |
| 42 | 210036-3 | Vòng bi 604ZZBALL BEARING 604ZZ | 1 | ||
| 43 | 629391-6 | Stator | 1 | ||
| 44 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 45 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 46 | 620A17-9 | Bộ điều khiển (nguyên bộ)CONTROLLER COMPLETE | 1 | Gồm các mục 47 | |
| 47 | 818M11-7 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 49 | 183K93-9 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 59 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 50 | 818M10-9 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 51 | 422380-8 | Nắp chắn bụiDUST COVER | 1 | ||
| 52 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 10 | ||
| 53 | 458972-7 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 54 | 651381-1 | Công tắc C3JW-4B-2L64SWITCH C3JW-4B-2L64 | 1 | ||
| 55 | 232494-3 | Lò xo láLEAF SPRING | 1 | ||
| 56 | 855B96-6 | Nhãn số seri DPO500DPO500 SERIAL NO. LABEL | 1 | ||
| 57 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 58 | 855B93-2 | Nhãn máy DPO500DPO500 NAME PLATE | 1 | ||
| 59 | 183K93-9 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 49 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 60 | 422380-8 | Nắp chắn bụiDUST COVER | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 783203-8 | Chìa lục giác 5HEX. WRENCH 5 | 1 | ||
| A03B | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DPO500RTE | |
| A04B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DPO500RTE; gồm nhiều chi tiết | |
| A05B | 197280-8 | Bộ pin BL1850BBATTERY BL1850B SET | 2 | Chỉ bản DPO500RTE | |
| Phụ tùng | |||||
| A05-1B | 197280-8 | Bộ pin BL1850BBATTERY BL1850B SET | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A06B | 831303-9 | Túi dụng cụTOOL BAG | 1 | Chỉ bản DPO500RTE | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
