Sơ đồ chi tiết máy & phụ tùng Makita DRC200
Máy robotic làm sạch · 304 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/01 · Xem bản gốc (PDF)
Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | SH00000063 | Cụm chổi than chínhMAIN BRUSH ASSY | 1 | ||
| 1-1 | SH00000313 | Chổi than quayROTATION BRUSH | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 2 | SH00000064 | Cụm tấm dướiBOTTOM PLATE ASSY | 1 | ||
| 2-1 | SH00000314 | Nắp chổi than quayROTATION BRUSH COVER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 3 | SH00000065 | Cụm chổi than bên 2PCSSIDE BRUSH ASSY 2PCS | 1 | ||
| 4 | SH00000066 | FW COVER | 1 | ||
| 5 | SH00000067 | Phải nắp dây cápCABLE COVER R | 1 | ||
| 5-1 | SH00000267 | Phải nắp dây cápCABLE COVER R | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 6 | SH00000068 | Trái nắp dây cápCABLE COVER L | 1 | ||
| 6-1 | SH00000268 | Nắp dây cápCABLE COVER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 7 | SH00000069 | Vít (M4X8 MACHIN)SCREW(M4X8 MACHIN) | 4 | ||
| 8 | SH00000070 | Cụm vít chổi bên 2PCSSB SCREW ASSY 2PCS | 1 | ||
| 9 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 2 | ||
| 10 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 1 | ||
| 11 | SH00000221 | Vít (M4X16)SCREW(M4X16) | 6 | ||
| 12 | SH00000221 | Vít (M4X16)SCREW(M4X16) | 10 | ||
| 13 | SH00000072 | Cụm thân dướiLOWER BODY ASSY | 1 | ||
| 13-1 | SH00000315 | Cụm thân dướiLOWER BODY ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 14 | SH00000073 | Cụm bo mạch điều khiểnCONTROL PWB ASSY | 1 | ||
| 14-1 | SH00000291 | Cụm bo mạch điều khiểnCONTROL PWB ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 15 | SH00000241 | Mô-đun RFRF MODULE | 1 | ||
| 15-1 | SH00000305 | Mô-đun RFRF MODULE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 16 | SH00000075 | Giá giữ RFRF HOLDER | 1 | ||
| 17 | SH00000076 | Cụm giá giữ điều khiểnCONTROL HOLDER ASSY | 1 | Gồm các mục 51,52 | |
| 17-1 | SH00000287 | Cụm giá giữ điều khiểnCONTROL HOLDER ASSY | 1 | Gồm các mục 51,52; Mã thay thế: thay được cho nhau | |
| 18 | SH00000078 | AS PWB ASSY | 1 | ||
| 18-1 | SH00000293 | AS PWB ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 19 | SH00000079 | Cụm bo mạch pinBATTERY PWB ASSY | 1 | ||
| 19-1 | SH00000294 | Cụm bo mạch pinBATTERY PWB ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 20 | SH00000080 | Tấm cách điệnINSULATING SHEET | 1 | ||
| 21 | SH00000081 | Trái giá giữ cầu đấu dâyTERMINAL HOLDER L | 1 | ||
| 22 | SH00000082 | Phải giá giữ cầu đấu dâyTERMINAL HOLDER R | 1 | ||
| 23 | SH00000083 | Chốt cao suRUBBER PIN | 2 | ||
| 24 | SH00000083 | Chốt cao suRUBBER PIN | 2 | ||
| 25 | SH00000084 | Trục con lăn trướcFRONT ROLLER SHAFT | 1 | ||
| 26 | SH00000085 | Cụm con lăn trướcFRONT ROLLER ASSY | 1 | ||
| 27 | SH00000086 | Cụm cảm biến hồng ngoại CIR SENSOR C ASSY | 1 | ||
| 27-1 | SH00000278 | Cụm cảm biến hồng ngoại CIR SENSOR C ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 27-2 | SH00000303 | Cụm cảm biến hồng ngoại CIR SENSOR C ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | SH00000307 | Bạc lót tự renTAPPING BUSH | 2 | ||
| ↳ C20 | SH00000308 | IR HOLDER CK | 1 | ||
| 28 | SH00000086 | Cụm cảm biến hồng ngoại CIR SENSOR C ASSY | 1 | ||
| 28-1 | SH00000278 | Cụm cảm biến hồng ngoại CIR SENSOR C ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 28-2 | SH00000303 | Cụm cảm biến hồng ngoại CIR SENSOR C ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | SH00000307 | Bạc lót tự renTAPPING BUSH | 2 | ||
| ↳ C20 | SH00000308 | IR HOLDER CK | 1 | ||
| 29 | SH00000087 | Cụm cảm biến hồng ngoại SIR SENSOR S ASSY | 1 | ||
| 29-1 | SH00000279 | Cụm cảm biến hồng ngoại SIR SENSOR S ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 29-2 | SH00000304 | Cụm cảm biến hồng ngoại SIR SENSOR S ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | SH00000307 | Bạc lót tự renTAPPING BUSH | 2 | ||
| ↳ C20 | SH00000309 | IR HOLDER SK | 1 | ||
| 30 | SH00000087 | Cụm cảm biến hồng ngoại SIR SENSOR S ASSY | 1 | ||
| 30-1 | SH00000279 | Cụm cảm biến hồng ngoại SIR SENSOR S ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 30-2 | SH00000304 | Cụm cảm biến hồng ngoại SIR SENSOR S ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | SH00000307 | Bạc lót tự renTAPPING BUSH | 2 | ||
| ↳ C20 | SH00000309 | IR HOLDER SK | 1 | ||
| 31 | SH00000088 | BL SENSOR ASSY | 1 | ||
| 31-1 | SH00000280 | BL SENSOR ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 32 | SH00000222 | Tấm thấu kính cảm biếnSENSOR LENS SHEET | 2 | ||
| 33 | SH00000222 | Tấm thấu kính cảm biếnSENSOR LENS SHEET | 1 | ||
| 35 | SH00000222 | Tấm thấu kính cảm biếnSENSOR LENS SHEET | 1 | ||
| 36 | SH00000222 | Tấm thấu kính cảm biếnSENSOR LENS SHEET | 1 | ||
| 37 | SH00000222 | Tấm thấu kính cảm biếnSENSOR LENS SHEET | 1 | ||
| 38 | SH00000089 | Tấm đối trọngWEIGHT PLATE | 2 | ||
| 39 | SH00000090 | Trái góc đệm va đậpBUMPER ANGLE L | 1 | ||
| 40 | SH00000091 | Phải góc đệm va đậpBUMPER ANGLE R | 1 | ||
| 40-1 | SH00000277 | Phải góc đệm va đậpBUMPER ANGLE R | 1 | Mã thay thế: thay được cho nhau | |
| 41 | SH00000092 | Lò xo đệm va đậpBUMPER SPRING | 1 | ||
| 42 | SH00000092 | Lò xo đệm va đậpBUMPER SPRING | 1 | ||
| 43 | SH00000093 | Cụm trái bộ chổi bênSB UNIT L ASSY | 1 | Gồm các mục 101-110,112 | |
| 44 | SH00000094 | Cụm phải bộ chổi bênSB UNIT R ASSY | 1 | Gồm các mục 114-123,125 | |
| 45 | SH00000095 | Cụm đỡ S (PB)PB SUPPORT S ASSY | 1 | Gồm các mục 127-138,140 | |
| 45-1 | SH00000316 | PB SUPPORT SK ASSY | 1 | Gồm các mục 127-138,140; Mã thay thế: mã mới thay được mã cũ | |
| 46 | SH00000096 | Cụm trái bánh xe chínhMAIN WHEEL L ASSY | 1 | Gồm các mục 141,142,145,156,157 | |
| 47 | SH00000097 | Cụm phải bánh xe chínhMAIN WHEEL R ASSY | 1 | Gồm các mục 160,161,164,175,176 | |
| 47-1 | SH00000288 | Cụm phải bánh xe chínhMAIN WHEEL R ASSY | 1 | Gồm các mục 160,161,164,175,176; Mã thay thế: thay được cho nhau | |
| 48 | SH00000098 | Lò xo bánh xeWHEEL SPRING | 1 | ||
| 49 | SH00000098 | Lò xo bánh xeWHEEL SPRING | 1 | ||
| 50 | SH00000099 | Cụm bộ ống dẫn gióAIR DUCT UNIT ASSY | 1 | Gồm các mục 178-186 | |
| 51 | SH00000101 | Dây cáp công tắc đệm va đậpBUMPER SW CABLE | 1 | ||
| 52 | SH00000101 | Dây cáp công tắc đệm va đậpBUMPER SW CABLE | 1 | ||
| 53 | SH00000223 | Cụm quạt làm mát SCOOLING FAN S ASSY | 1 | ||
| 54 | SH00000224 | Phớt quạt làm mátCOOLING FAN SEAL | 2 | ||
| 55 | SH00000104 | Trái dây cáp pinBATTERY CABLE L | 1 | ||
| 56 | SH00000105 | Phải dây cáp pinBATTERY CABLE R | 1 | ||
| 57 | SH00000106 | BATTERY PS CABLE | 1 | ||
| 58 | SH00000107 | Dây cáp tín hiệu pinBATTERY SIGNAL CABLE | 1 | ||
| 59 | SH00000108 | Dây cáp nối đất pinBATTERY EARTH CABLE | 1 | ||
| 60 | SH00000109 | AS CABLE | 1 | ||
| 61 | SH00000242 | Trái dây cáp cảm biến chống rơiCLIFF SENSOR CABLE L | 1 | ||
| 62 | SH00000243 | Phải dây cáp cảm biến chống rơiCLIFF SENSOR CABLE R | 1 | ||
| 63 | SH00000110 | Vít (M3X8XWASHER8)SCREW(M3X8XWASHER8) | 5 | ||
| 64 | SH00000110 | Vít (M3X8XWASHER8)SCREW(M3X8XWASHER8) | 3 | ||
| 65 | SH00000110 | Vít (M3X8XWASHER8)SCREW(M3X8XWASHER8) | 3 | ||
| 66 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 3 | ||
| 67 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 68 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 69 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 70 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 1 | ||
| 71 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 1 | ||
| 72 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 1 | ||
| 73 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 3 | ||
| 74 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 3 | ||
| 75 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 76 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 3 | ||
| 77 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 78 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 3 | ||
| 79 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 4 | ||
| 80 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 81 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 82 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 4 | ||
| 83 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 4 | ||
| 84 | SH00000112 | Long đen (4.5X13XT1)WASHER(4.5X13XT1) | 2 | ||
| 85 | SH00000113 | Vít (M5X10XWASHER16)SCREW(M5X10XWASHER16) | 2 | ||
| 86 | 643899-6 | Cầu đấu dâyTERMINAL | 1 | ||
| 86-1 | 643523-1 | Cầu đấu dâyTERMINAL | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 87 | 643899-6 | Cầu đấu dâyTERMINAL | 1 | ||
| 87-1 | 643523-1 | Cầu đấu dâyTERMINAL | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 88 | SH00000226 | Long đen PCPC WASHER | 2 | ||
| 89 | SH00000236 | Phớt thấu kính cảm biếnSENSOR LENZ SEAL | 1 | ||
| 90 | SH00000236 | Phớt thấu kính cảm biếnSENSOR LENZ SEAL | 1 | ||
| 91 | SH00000236 | Phớt thấu kính cảm biếnSENSOR LENZ SEAL | 1 | ||
| 92 | SH00000236 | Phớt thấu kính cảm biếnSENSOR LENZ SEAL | 1 | ||
| 93 | SH00000236 | Phớt thấu kính cảm biếnSENSOR LENZ SEAL | 1 | ||
| 94 | SH00000236 | Phớt thấu kính cảm biếnSENSOR LENZ SEAL | 1 | ||
| 95 | SH00000244 | Lõi feritFERRITE CORE | 4 | ||
| 101 | SH00000114 | Cụm động cơ SMOTOR S ASSY | 1 | ||
| 102 | SH00000115 | Trái giá giữ động cơ chổi bênSB MOTOR HOLDER L | 1 | ||
| 103 | SH00000116 | Nắp động cơ chổi bênSB MOTOR COVER | 1 | ||
| 104 | SH00000117 | Kim loại chổi bênSB METAL | 1 | ||
| 105 | SH00000118 | Cụm bánh răng chổi bên 4SB GEAR 4 ASSY | 1 | ||
| 106 | SH00000119 | Bánh răng chổi bên 3SB GEAR 3 | 1 | ||
| 107 | SH00000120 | Bánh răng chổi bên 2SB GEAR 2 | 1 | ||
| 108 | SH00000121 | Trục chung 1COMMON SHAFT 1 | 1 | ||
| 109 | SH00000122 | Trục bánh răng chổi bên 1SB GEAR SHAFT 1 | 2 | ||
| 110 | SH00000123 | Vít (M2.6X4 MACHINE)SCREW(M2.6X4 MACHINE) | 2 | ||
| 111 | SH00000124 | Dây cáp chổi than bênSIDE BRUSH CABLE | 1 | ||
| 112 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 3 | ||
| 113 | SH00000227 | Phớt động cơMOTOR SEAL | 1 | ||
| 114 | SH00000114 | Cụm động cơ SMOTOR S ASSY | 1 | ||
| 115 | SH00000125 | Phải giá giữ động cơ chổi bênSB MOTOR HOLDER R | 1 | ||
| 116 | SH00000116 | Nắp động cơ chổi bênSB MOTOR COVER | 1 | ||
| 117 | SH00000117 | Kim loại chổi bênSB METAL | 1 | ||
| 118 | SH00000120 | Bánh răng chổi bên 2SB GEAR 2 | 1 | ||
| 119 | SH00000119 | Bánh răng chổi bên 3SB GEAR 3 | 1 | ||
| 120 | SH00000118 | Cụm bánh răng chổi bên 4SB GEAR 4 ASSY | 1 | ||
| 121 | SH00000121 | Trục chung 1COMMON SHAFT 1 | 1 | ||
| 122 | SH00000122 | Trục bánh răng chổi bên 1SB GEAR SHAFT 1 | 2 | ||
| 123 | SH00000123 | Vít (M2.6X4 MACHINE)SCREW(M2.6X4 MACHINE) | 2 | ||
| 124 | SH00000124 | Dây cáp chổi than bênSIDE BRUSH CABLE | 1 | ||
| 125 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 3 | ||
| 126 | SH00000227 | Phớt động cơMOTOR SEAL | 1 | ||
| 127 | SH00000126 | Cụm D động cơ (PB)PB MOTOR D ASSY | 1 | ||
| 127-1 | SH00000317 | PB MOTOR DK ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 128 | SH00000127 | K nắp đỡ (PB)PB SUPPORT COVER K | 1 | ||
| 129 | SH00000129 | Bánh răng dây đai 2 (PB)PB BELT GEAR 2 | 1 | ||
| 130 | SH00000130 | Trục bánh răng dây đaiBELT GEAR SHAFT | 1 | ||
| 131 | SH00000131 | Bánh răng dây đai 3 (PB)PB BELT GEAR 3 | 1 | ||
| 132 | SH00000132 | Cụm giá giữ (PB)PB HOLDER ASSY | 1 | ||
| 132-1 | SH00000318 | Cụm K giá giữ (PB)PB HOLDER K ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 133 | SH00000133 | Vòng biBEARING | 1 | ||
| 134 | SH00000133 | Vòng biBEARING | 1 | ||
| 135 | SH00000134 | Long đen P 050P WASHER 050 | 1 | ||
| 136 | SH00000134 | Long đen P 050P WASHER 050 | 1 | ||
| 137-1 | SH00000228 | Vòng EE RING | 1 | ||
| 138 | SH00000136 | Dây đai răngTIMING BELT | 1 | ||
| 139 | SH00000137 | Dây cáp động cơ (PB)PB MOTOR CABLE | 1 | ||
| 140 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 2 | ||
| 141 | SH00000139 | Bộ trái bánh xe chínhMAIN WHEEL L UNIT | 1 | Gồm các mục 143,144,146-155,158 | |
| 142 | SH00000152 | Trục bánh xe chínhMAIN WHEEL SHAFT | 1 | ||
| 143 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 5 | ||
| 144 | SH00000229 | Vít (M3X10)SCREW(M3X10) | 4 | ||
| 145 | SH00000227 | Phớt động cơMOTOR SEAL | 1 | ||
| 146 | SH00000150 | Cụm trái bánh xeWHEEL L ASSY | 1 | ||
| 147 | SH00000140 | Trái hộp số bánh xeWHEEL GEAR BOX L | 1 | ||
| 148 | SH00000141 | Trái nắp bánh răng bánh xeWHEEL GEAR COVER L | 1 | ||
| 149 | SH00000142 | MW MOTOR S ASSY | 1 | ||
| 150 | SH00000143 | Vòng kim loại bánh xeWHEEL METAL RING | 1 | ||
| 151 | SH00000144 | Bánh răng bánh xe 2WHEEL GEAR 2 | 1 | ||
| 152 | SH00000145 | Bánh răng bánh xe 3WHEEL GEAR 3 | 1 | ||
| 153 | SH00000146 | Bánh răng bánh xe 4WHEEL GEAR 4 | 1 | ||
| 154 | SH00000147 | Bánh răng bánh xe 5WHEEL GEAR 5 | 1 | ||
| 155 | SH00000148 | Trục bánh răng bánh xe 1WHEEL GEAR SHAFT 1 | 4 | ||
| 156 | SH00000151 | Nắp bộ trái bánh xeWHEEL L UNIT COVER | 1 | ||
| 157 | SH00000153 | Dây cáp bánh xeWHEEL CABLE | 1 | ||
| 158 | SH00000123 | Vít (M2.6X4 MACHINE)SCREW(M2.6X4 MACHINE) | 2 | ||
| 160 | SH00000154 | Bộ phải bánh xe chínhMAIN WHEEL R UNIT | 1 | Gồm các mục 162,163,165-174,177 | |
| 161 | SH00000152 | Trục bánh xe chínhMAIN WHEEL SHAFT | 1 | ||
| 162 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 5 | ||
| 163 | SH00000229 | Vít (M3X10)SCREW(M3X10) | 4 | ||
| 164 | SH00000227 | Phớt động cơMOTOR SEAL | 1 | ||
| 165 | SH00000157 | Cụm phải bánh xeWHEEL R ASSY | 1 | ||
| 166 | SH00000155 | Phải hộp số bánh xeWHEEL GEAR BOX R | 1 | ||
| 167 | SH00000156 | Phải nắp bánh răng bánh xeWHEEL GEAR COVER R | 1 | ||
| 168 | SH00000142 | MW MOTOR S ASSY | 1 | ||
| 169 | SH00000143 | Vòng kim loại bánh xeWHEEL METAL RING | 1 | ||
| 170 | SH00000144 | Bánh răng bánh xe 2WHEEL GEAR 2 | 1 | ||
| 171 | SH00000145 | Bánh răng bánh xe 3WHEEL GEAR 3 | 1 | ||
| 172 | SH00000146 | Bánh răng bánh xe 4WHEEL GEAR 4 | 1 | ||
| 173 | SH00000147 | Bánh răng bánh xe 5WHEEL GEAR 5 | 1 | ||
| 174 | SH00000148 | Trục bánh răng bánh xe 1WHEEL GEAR SHAFT 1 | 4 | ||
| 175 | SH00000158 | Nắp bộ phải bánh xeWHEEL R UNIT COVER | 1 | ||
| 175-1 | SH00000289 | Nắp bộ phải bánh xeWHEEL R UNIT COVER | 1 | Mã thay thế: thay được cho nhau | |
| 176 | SH00000153 | Dây cáp bánh xeWHEEL CABLE | 1 | ||
| 177 | SH00000123 | Vít (M2.6X4 MACHINE)SCREW(M2.6X4 MACHINE) | 2 | ||
| 178 | SH00000159 | Trước ống dẫn gióAIR DUCT FRONT | 1 | ||
| 179 | SH00000160 | Sau ống dẫn gióAIR DUCT REAR | 1 | ||
| 180 | SH00000161 | Cụm bộ động cơ quạtFAN MOTOR UNIT ASSY | 1 | ||
| 181 | SH00000162 | Đệm quạtFAN CUSHION | 1 | ||
| 182 | SH00000077 | Cảm biến quangPHOTO SENSOR | 1 | ||
| 183 | SH00000163 | Phớt hútINTAKE SEAL | 1 | ||
| 184 | SH00000164 | Dây cáp cảm biến cốcCUP SENSOR CABLE | 1 | ||
| 185 | SH00000165 | Dây cáp động cơ quạtFAN MOTOR CABLE | 1 | ||
| 186 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 4 | ||

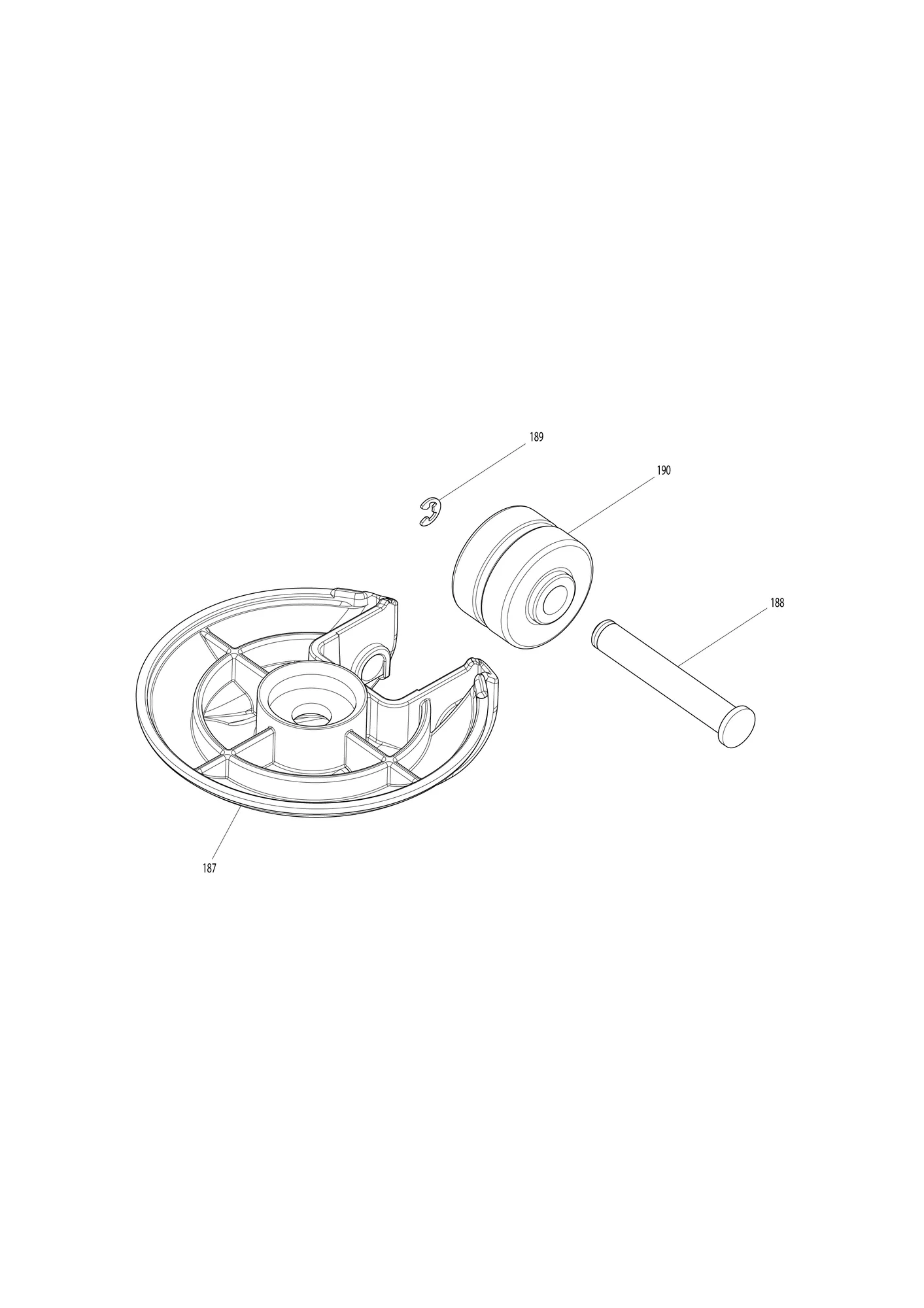

| 187 | SH00000166 | Khung bánh xe sauREAR CASTER FRAME | 2 | ||
| 188 | SH00000167 | Trục bánh xe sauREAR CASTER SHAFT | 2 | ||
| 189 | SH00000135 | Vòng UU RING | 2 | ||
| 190 | SH00000168 | Cụm bánh xeCASTER ASSY | 2 | ||
| 191 | SH00000169 | Đệm va đậpBUMPER | 1 | ||
| 192 | SH00000170 | Trang trí đệm va đậpBUMPER DECO | 1 | ||
| 193 | SH00000171 | Cụm giá giữ C (US)US HOLDER C ASSY | 1 | ||
| 193-1 | SH00000295 | Cụm giá giữ C (US)US HOLDER C ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 194 | SH00000172 | Cụm giá giữ L1 (US)US HOLDER L1 ASSY | 1 | ||
| 194-1 | SH00000296 | Cụm giá giữ L1 (US)US HOLDER L1 ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 195 | SH00000173 | Cụm giá giữ L2 (US)US HOLDER L2 ASSY | 1 | ||
| 195-1 | SH00000297 | Cụm giá giữ L2 (US)US HOLDER L2 ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 196 | SH00000174 | Cụm giá giữ L3 (US)US HOLDER L3 ASSY | 1 | ||
| 196-1 | SH00000298 | Cụm giá giữ L3 (US)US HOLDER L3 ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 197 | SH00000175 | Cụm giá giữ R1 (US)US HOLDER R1 ASSY | 1 | ||
| 197-1 | SH00000299 | Cụm giá giữ R1 (US)US HOLDER R1 ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 198 | SH00000176 | Cụm giá giữ R2 (US)US HOLDER R2 ASSY | 1 | ||
| 198-1 | SH00000300 | Cụm giá giữ R2 (US)US HOLDER R2 ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 199 | SH00000177 | Cụm giá giữ R3 (US)US HOLDER R3 ASSY | 1 | ||
| 199-1 | SH00000301 | Cụm giá giữ R3 (US)US HOLDER R3 ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 200 | SH00000245 | Dây cáp C (US)US CABLE C | 1 | ||
| 201 | SH00000179 | Dây cáp 1 (US)US CABLE 1 | 1 | ||
| 202 | SH00000179 | Dây cáp 1 (US)US CABLE 1 | 1 | ||
| 203 | SH00000180 | Dây cáp 2 (US)US CABLE 2 | 1 | ||
| 204 | SH00000180 | Dây cáp 2 (US)US CABLE 2 | 1 | ||
| 205 | SH00000181 | Dây cáp 3 (US)US CABLE 3 | 1 | ||
| 206 | SH00000181 | Dây cáp 3 (US)US CABLE 3 | 1 | ||
| 207 | SH00000182 | Dây cáp nối đất (US)US EARTH CABLE | 1 | ||
| 208 | SH00000183 | Long đen (4.5/25/T1)WASHER(4.5/25/T1) | 2 | ||
| 209 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 2 | ||
| 210-1 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 4 | ||
| 211 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 1 | ||
| 212 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 2 | ||
| 213 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 2 | ||
| 214 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 4 | ||
| 215 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 2 | ||
| 216 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 2 | ||
| 217 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 1 | ||

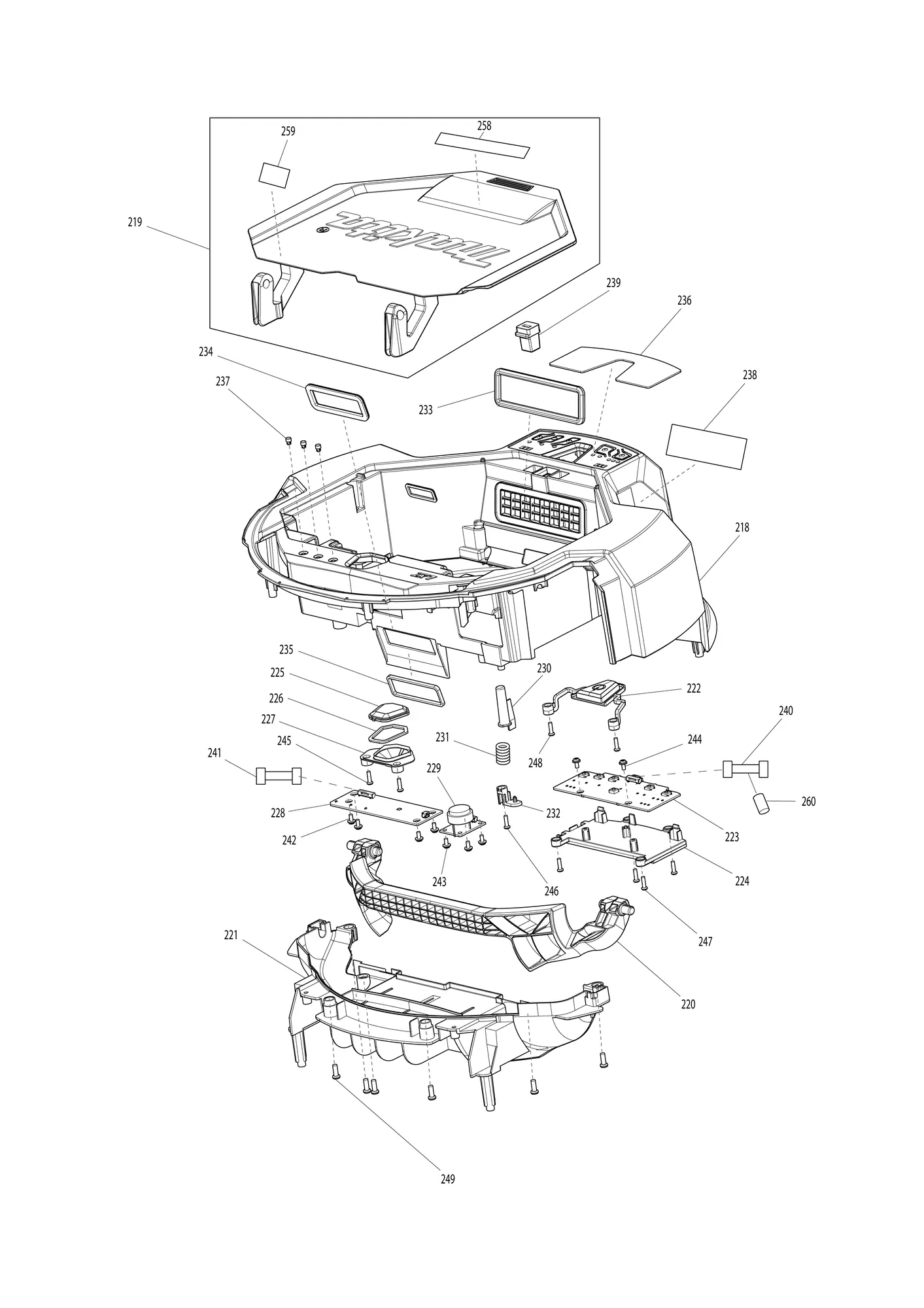

| 218 | SH00000185 | Thân trênUPPER BODY | 1 | ||
| 219 | SH00000247 | K nắp hộpCASE COVER K | 1 | ||
| 220 | SH00000187 | Tay cầmHANDLE | 1 | ||
| 221 | SH00000188 | Ốp tay cầmHANDLE COVER | 1 | ||
| 221-1 | SH00000269 | Ốp tay cầmHANDLE COVER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 222 | SH00000189 | Nút điều khiểnUI BUTTON | 1 | ||
| 223 | SH00000190 | Cụm bo mạch điều khiểnUI PWB ASSY | 1 | ||
| 223-1 | SH00000302 | Cụm bo mạch điều khiểnUI PWB ASSY | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 224 | SH00000191 | Giá giữ bo mạch điều khiểnUI PWB HOLDER | 1 | ||
| 225 | SH00000192 | Trái thấu kính đèn LEDLED LENS L | 1 | ||
| 226 | SH00000193 | Phớt thấu kính đèn LEDLED LENS SEAL | 1 | ||
| 227 | SH00000194 | Chóa phản xạ đèn LEDLED REFLECTOR | 1 | ||
| 228 | SH00000195 | Cụm bo mạch đèn LEDLED PWB ASSY | 1 | ||
| 229 | SH00000196 | Cụm bo mạch còi báoBUZZER PWB ASSY | 1 | ||
| 230 | SH00000197 | Nút lọcFILTER BUTTON | 1 | ||
| 230-1 | SH00000270 | Nút lọcFILTER BUTTON | 1 | Mã thay thế: thay được cho nhau | |
| 231 | SH00000198 | FILTER BUTTON SP | 1 | ||
| 232 | SH00000199 | Giá giữ nút lọcFILTER BUTTON HOLDER | 1 | ||
| 232-1 | SH00000271 | Giá giữ nút lọcFILTER BUTTON HOLDER | 1 | Mã thay thế: thay được cho nhau | |
| 233 | SH00000200 | Đóng gói hútINTAKE PACKING | 1 | ||
| 234 | SH00000201 | Đóng gói đầu phunNOZZLE PACKING | 1 | ||
| 235 | SH00000202 | Phớt đầu phunNOZZLE SEAL | 1 | ||
| 236 | SH00000248 | Tấm then điều khiểnUI KEY SHEET | 1 | ||
| 237 | SH00000204 | Thấu kính đèn LED SLED LENS S | 3 | ||
| 238 | SH00000205 | Cụm lọc xảEXHAUST FILTER ASSY | 1 | ||
| 239 | SH00000206 | Chốt cài chốt gàiCATCH LATCH | 1 | ||
| 240 | SH00000249 | Dây cáp điều khiểnUI CABLE | 1 | ||
| 241 | SH00000208 | Dây cáp đèn LEDLED CABLE | 1 | ||
| 242 | SH00000110 | Vít (M3X8XWASHER8)SCREW(M3X8XWASHER8) | 4 | ||
| 243 | SH00000110 | Vít (M3X8XWASHER8)SCREW(M3X8XWASHER8) | 3 | ||
| 244 | SH00000110 | Vít (M3X8XWASHER8)SCREW(M3X8XWASHER8) | 2 | ||
| 245 | SH00000184 | Vít (M3X6)SCREW(M3X6) | 2 | ||
| 246 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 1 | ||
| 247 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 4 | ||
| 248 | SH00000071 | Vít (M3X10)SCREW(M3X10) | 2 | ||
| 249 | SH00000111 | Vít (M4X10)SCREW(M4X10) | 6 | ||
| 250 | SH00000209 | Dưới hộp chứa bụiDUST BOX LOWER | 1 | ||
| 251 | SH00000210 | Hộp bụiDUST CASE | 1 | ||
| 252 | SH00000211 | Vòng phớt bụiDUST SEAL RING | 1 | ||
| 253 | SH00000212 | Trên hộp chứa bụiDUST BOX UPPER | 1 | ||
| 254 | SH00000213 | Cụm lọcFILTER UNIT'S ASSY | 1 | ||
| 255 | SH00000214 | Nắp hộp chứa bụiDUST BOX COVER | 1 | ||
| 256 | SH00000215 | Cần gạt trượt bụiDUST SLIDE LEVER | 2 | ||
| 257 | SH00000216 | Chốt hộp chứa bụiDUST BOX PIN | 1 | ||
| 258 | SH00000252 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 259 | SH00000253 | Nhãn ROBOPROROBOPRO LABEL | 1 | ||
| 260 | SH00000244 | Lõi feritFERRITE CORE | 1 | ||
| 261 | SH00000244 | Lõi feritFERRITE CORE | 1 | ||
| 300 | SH00000237 | Cụm bộ điều khiển RFRF CONTROLLER ASSY | 1 | ||
| 301 | SH00000240 | Băng dính thành cảm biến (US) (AU)SENSOR WALL TAPE US AU | 1 | ||
| 302 | SH00000281 | BL SENSOR SEAL | 2 | ||
| 304 | SH00000407 | Vít tự ren M3X16TAPPING SCREW M3X16 | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
