Sơ đồ chi tiết máy & phụ tùng Makita DRC300
Máy robotic làm sạch · 192 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2022/05 · Xem bản gốc (PDF)
Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||

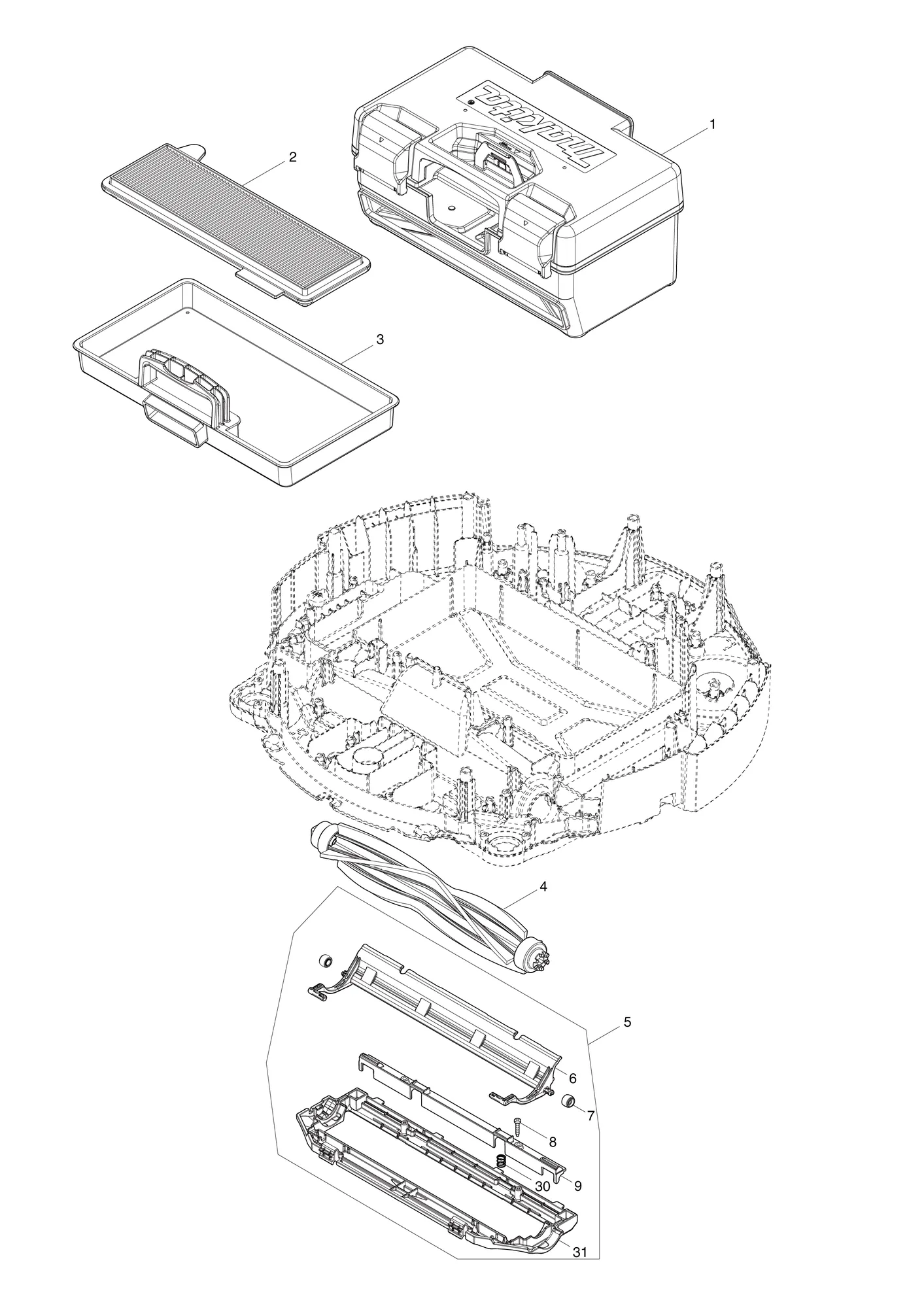

| 1 | 141A46-4 | Hộp chứa bụi (nguyên bộ)DUST BOX COMPLETE | 1 | ||
| ↳ C10 | 422690-3 | Vòng phớtSEAL RING | 1 | ||
| 2 | 191P31-7 | Bộ H lọc (nguyên bộ)FILTER H COMPLETE SET | 1 | ||
| 3 | 413500-5 | Bình chứa trênUPPER TANK | 1 | ||
| 4 | 191P22-8 | Bộ chổi than chính (nguyên bộ)MAIN BRUSH COMPLETE SET | 1 | ||
| ↳ C10 | 413581-9 | Giá giữ kim loạiMETAL HOLDER | 1 | ||
| 5 | 191P24-4 | Bộ cụm tấm dướiBOTTOM PLATE ASSEMBLY SET | 1 | Gồm các mục 6-9,30,31 | |
| 6 | 136530-6 | Cụm chổi than CBRUSH C ASSEMBLY | 1 | ||
| 7 | 413585-1 | Con lăn dưới 11BOTTOM ROLLER 11 | 2 | ||
| 8 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 2 | ||
| 9 | 413586-9 | Nắp dướiBOTTOM CAP | 1 | ||

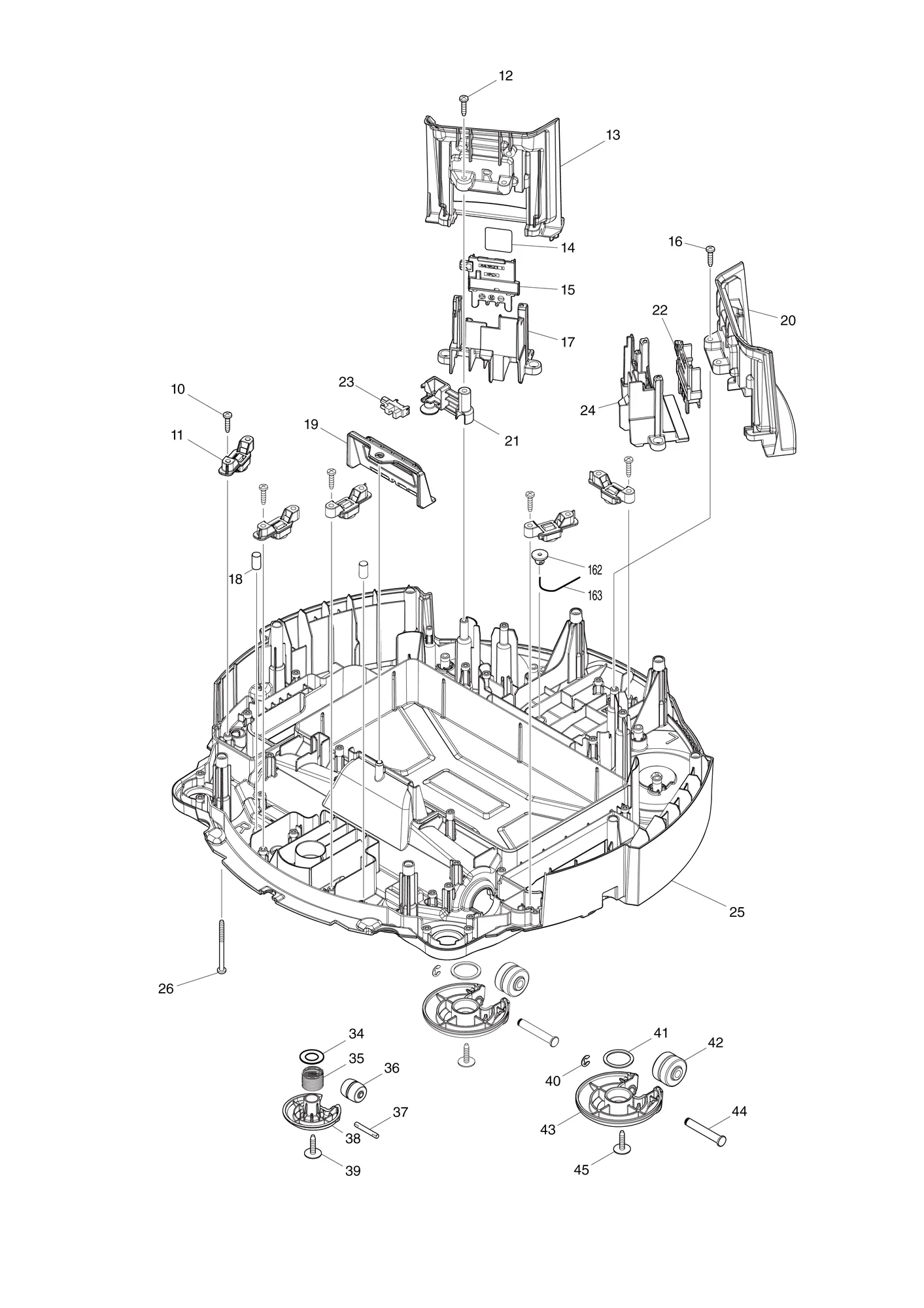

| 10 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 10 | ||
| 11 | 1910L6-4 | Bộ sửa chữa cụm cảm biến chống rơiCLIFF SENSOR ASSY REPAIR SET | 5 | ||
| 12 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 13 | 141B82-6 | Phải nắp cầu đấu dây (nguyên bộ)TERMINAL COVER R COMPLETE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 14 | 811U06-7 | Nhãn số seri DRC300DRC300 SERIAL NO. LABEL | 1 | ||
| 15 | 643523-1 | Cầu đấu dâyTERMINAL | 1 | ||
| 16 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 17 | 413478-2 | Đế cầu đấu dâyTERMINAL BASE | 1 | ||
| 18 | 688234-1 | Lõi feritFERRITE CORE | 2 | ||
| 19 | 413554-2 | Đóng gói APACKING A | 1 | ||
| 20 | 141B81-8 | Trái nắp cầu đấu dây (nguyên bộ)TERMINAL COVER L COMPLETE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 21 | 413555-0 | Giá giữ cảm biến lọcFILTER SENSOR HOLDER | 1 | ||
| 22 | 643523-1 | Cầu đấu dâyTERMINAL | 1 | ||
| 23 | 1910J8-6 | Bộ sửa chữa ngắt quangPHOTO INTERRUPTER REPAIR SET | 1 | ||
| 24 | 413478-2 | Đế cầu đấu dâyTERMINAL BASE | 1 | ||
| 25 | 141J98-9 | Vỏ dưới (nguyên bộ)LOWER HOUSING COMPLETE | 1 | ||
| ↳ C10 | 422530-5 | Tấm mútSPONGE SHEET | 2 | ||
| 26 | 266147-2 | Vít tự ren 4X55TAPPING SCREW 4X55 | 8 | ||
| 30 | 232690-3 | Lò xo nén 7COMPRESSION SPRING 7 | 2 | ||
| 31 | 413583-5 | Tấm dướiBOTTOM PLATE | 1 | ||
| 34 | 253084-9 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 35 | 232685-6 | Lò xo nén 18COMPRESSION SPRING 18 | 1 | ||
| 36 | 413552-6 | Con lăn trước 18FRONT ROLLER 18 | 1 | ||
| 37 | 256989-2 | Chốt 4PIN 4 | 1 | ||
| 38 | 413553-4 | Bánh xe trướcFRONT CASTER | 1 | ||
| 39 | 251599-0 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 40 | 961018-5 | Vòng chặn E-5STOP RING E-5 | 2 | ||
| 41 | 261167-1 | Long đen nhựa POM 22POLYACETAL WASHER 22 | 2 | ||
| 42 | 413551-8 | Con lăn sau 28REAR ROLLER 28 | 2 | ||
| 43 | 413550-0 | Bánh xe sauREAR CASTER | 2 | ||
| 44 | 256988-4 | Chốt đầu vòng cổ 7COLLAR HD. PIN 7 | 2 | ||
| 45 | 251599-0 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||

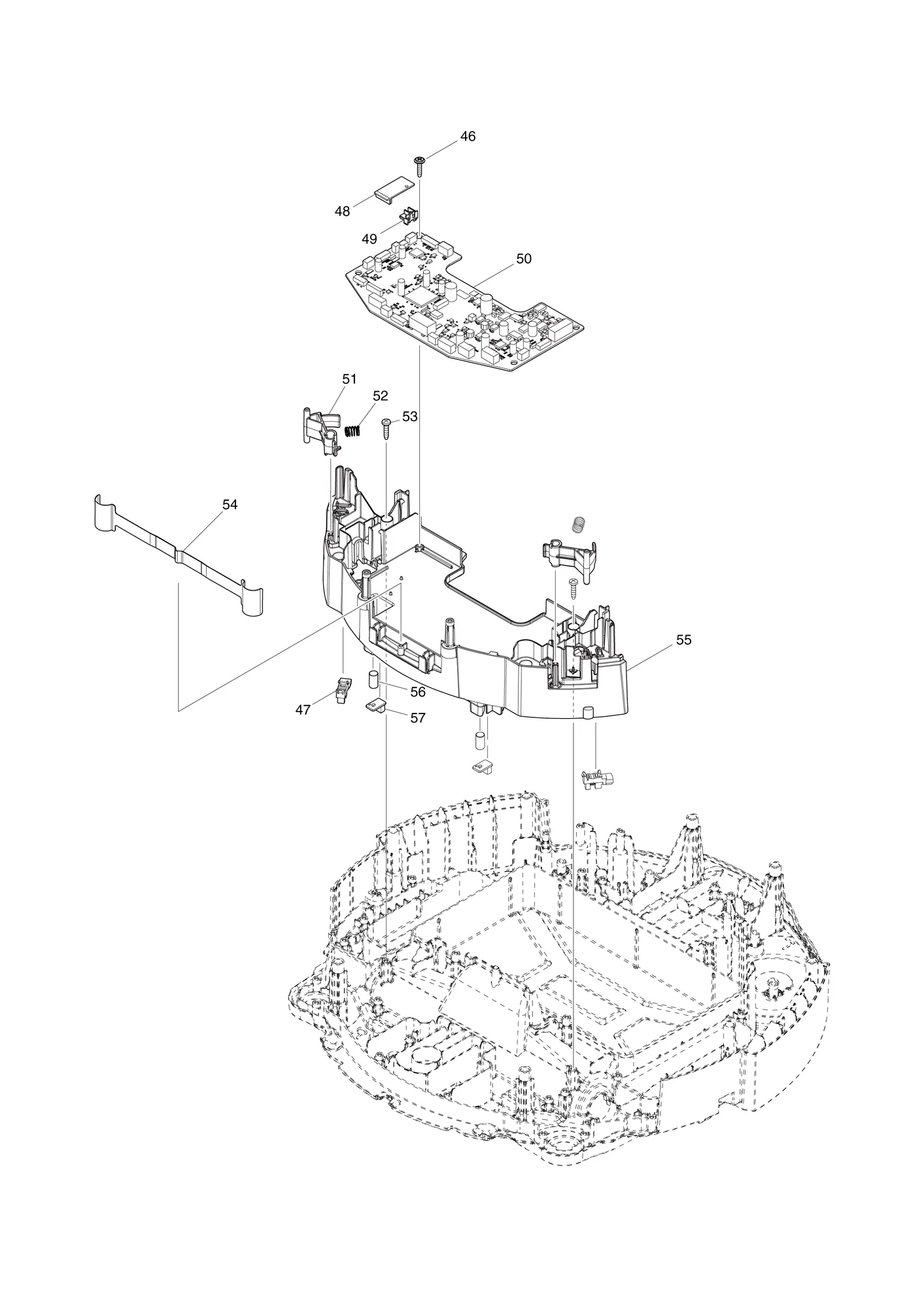

| 46 | 263046-9 | Vít tự ren 3X14TAPPING SCREW 3X14 | 4 | ||
| 47 | 1910J8-6 | Bộ sửa chữa ngắt quangPHOTO INTERRUPTER REPAIR SET | 2 | ||
| 48 | 1910J9-4 | Bộ sửa chữa mô-đun RFRF MODULE REPAIR SET | 1 | ||
| 49 | 413561-5 | Giá giữ RFRF HOLDER | 1 | ||
| 50 | 1910K0-9 | Bộ sửa chữa bảng điều khiểnCONTROL BOARD REPAIR SET | 1 | ||
| 50-1 | 1910K0-9 | Bộ sửa chữa bảng điều khiểnCONTROL BOARD REPAIR SET | 1 | Mã thay thế: thay được cho nhau | |
| 51 | 413560-7 | Tay đòn đệm va đậpBUMPER ARM | 2 | ||
| 52 | 232700-6 | Lò xo nén 8COMPRESSION SPRING 8 | 2 | ||
| 53 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 54 | 232687-2 | Lò xo láLEAF SPRING | 1 | ||
| 55 | 413418-0 | Giá giữ bộ điều khiểnCONTROLLER HOLDER | 1 | ||
| 56 | 688234-1 | Lõi feritFERRITE CORE | 2 | ||
| 57 | 1910K1-7 | Bộ sửa chữa bảng cảm biến HallHALL SENSOR BOARD REPAIR SET | 2 | ||

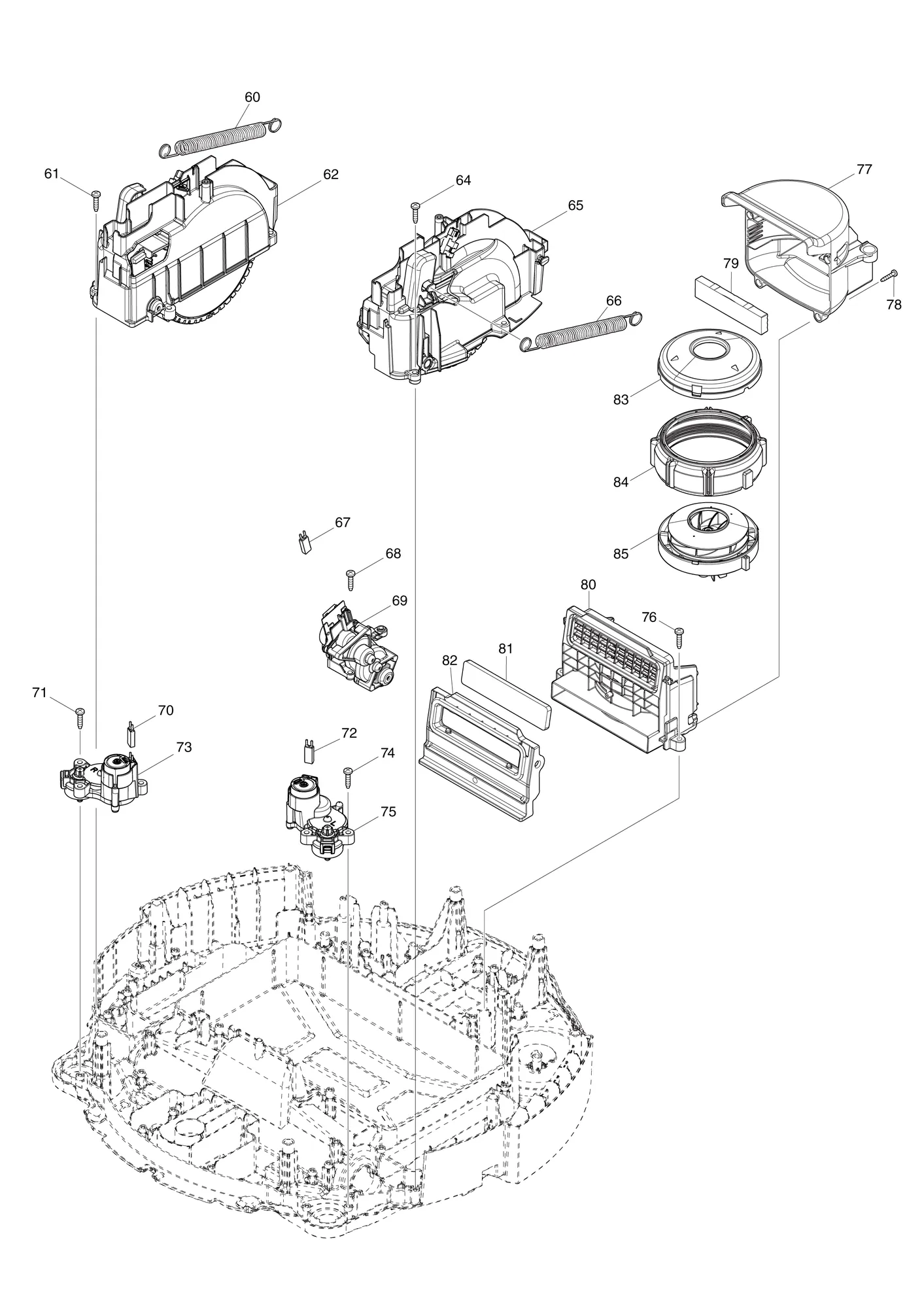

| 60 | 232686-4 | Lò xo căng 11TENSION SPRING 11 | 1 | ||
| 61 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 62 | 1910L3-0 | Bộ sửa chữa cụm phải bánh xeWHEEL R ASSEMBLY REPAIR SET | 1 | ||
| ↳ C10 | 638A06-0 | G cụm dây dẫnLEAD UNIT G | 1 | ||
| 64 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 65 | 1910L2-2 | Bộ sửa chữa cụm trái bánh xeWHEEL L ASSEMBLY REPAIR SET | 1 | ||
| ↳ C10 | 638A06-0 | G cụm dây dẫnLEAD UNIT G | 1 | ||
| 66 | 232686-4 | Lò xo căng 11TENSION SPRING 11 | 1 | ||
| 67 | 632S56-5 | Bộ bảo vệ nhiệtTHERMAL PROTECTOR UNIT | 1 | ||
| 68 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 69 | 1910L1-4 | Bộ sửa chữa A động cơ chổi than chínhMAIN BRUSH MOTOR A, REPAIR SET | 1 | ||
| ↳ C10 | 413536-4 | Khớp nốiJOINT | 1 | ||
| ↳ C20 | 911029-0 | Vít đầu tròn kèm long đen M3X16P.H.SCREW M3X16 WITH WG | 1 | ||
| 70 | 632S55-7 | Bộ bảo vệ nhiệtTHERMAL PROTECTOR UNIT | 1 | ||
| 71 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 72 | 632S55-7 | Bộ bảo vệ nhiệtTHERMAL PROTECTOR UNIT | 1 | ||
| 73 | 1910L5-6 | Bộ sửa chữa động cơ phải chổi than bênSIDE BRUSH R MOTOR REPAIR SET | 1 | ||
| 74 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 75 | 1910L4-8 | Bộ sửa chữa động cơ trái chổi than bênSIDE BRUSH L MOTOR REPAIR SET | 1 | ||
| 76 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 77 | 413559-2 | Nắp ống dẫn gióAIR DUCT COVER | 1 | ||
| 78 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 4 | ||
| 78-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 4 | Mã thay thế: thay được cho nhau | |
| 79 | 422698-7 | Lọc xảEXHAUST FILTER | 1 | ||
| 80 | 413557-6 | Vỏ ống dẫn gióAIR DUCT HOUSING | 1 | ||
| 81 | 422697-9 | Tấm mút 24-110SPONGE SHEET 24-110 | 1 | ||
| 82 | 413558-4 | Đóng gói BPACKING B | 1 | ||
| 83 | 413535-6 | Nắp quạtFAN COVER | 1 | ||
| 84 | 422696-1 | Vòng cao suRUBBER RING | 1 | ||
| 85 | 1910L0-6 | Bộ sửa chữa cụm động cơ quạtFAN MOTOR ASSEMBLY REPAIR SET | 1 | ||

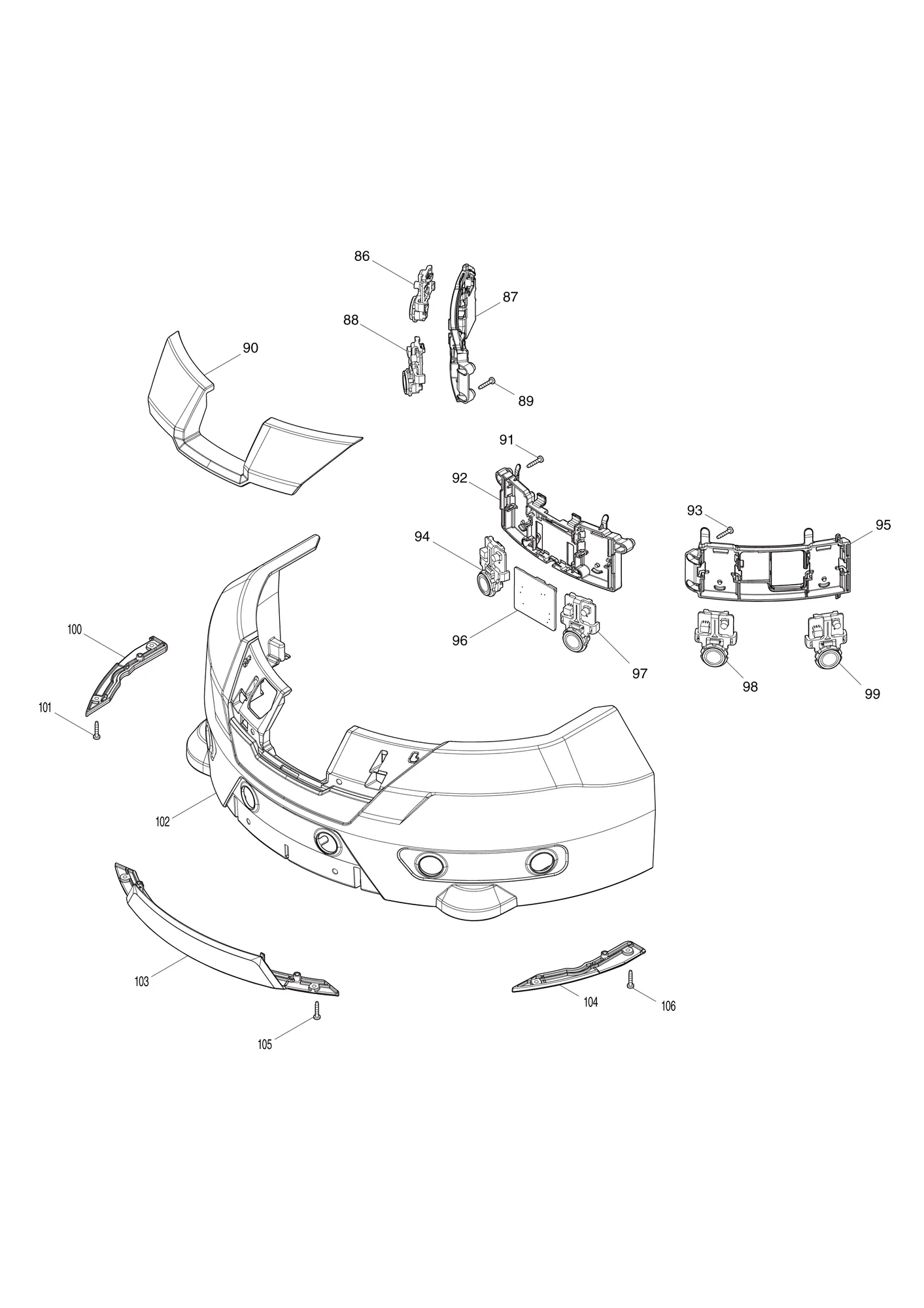

| 86 | 1910K3-3 | USS SUB BOARD REPAIR SET | 1 | ||
| 87 | 413482-1 | USS COVER R | 1 | ||
| 88 | 1910K3-3 | USS SUB BOARD REPAIR SET | 1 | ||
| 89 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 2 | ||
| 89-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | Mã thay thế: thay được cho nhau | |
| 90 | 413572-0 | Nắp đệm va đậpBUMPER CAP | 1 | ||
| 91 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 4 | ||
| 91-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 4 | Mã thay thế: thay được cho nhau | |
| 92 | 413480-5 | USS COVER C | 1 | ||
| 93 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 2 | ||
| 93-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | Mã thay thế: thay được cho nhau | |
| 94 | 1910K3-3 | USS SUB BOARD REPAIR SET | 1 | ||
| 95 | 413481-3 | USS COVER L | 1 | ||
| 96 | 1910K2-5 | USS MAIN BOARD REPAIR SET | 1 | ||
| 97 | 1910K3-3 | USS SUB BOARD REPAIR SET | 1 | ||
| 98 | 1910K3-3 | USS SUB BOARD REPAIR SET | 1 | ||
| 99 | 1910K3-3 | USS SUB BOARD REPAIR SET | 1 | ||
| 100 | 413579-6 | Phải nắp đệm va đậpBUMPER COVER R | 1 | ||
| 101 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 2 | ||
| 101-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | Mã thay thế: thay được cho nhau | |
| 102 | 413427-9 | Đệm va đậpBUMPER | 1 | ||
| 103 | 413575-4 | Nắp đệm va đập CBUMPER COVER C | 1 | ||
| 104 | 413578-8 | Trái nắp đệm va đậpBUMPER COVER L | 1 | ||
| 105 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 3 | ||
| 105-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 3 | Mã thay thế: thay được cho nhau | |
| 106 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 2 | ||
| 106-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | Mã thay thế: thay được cho nhau | |

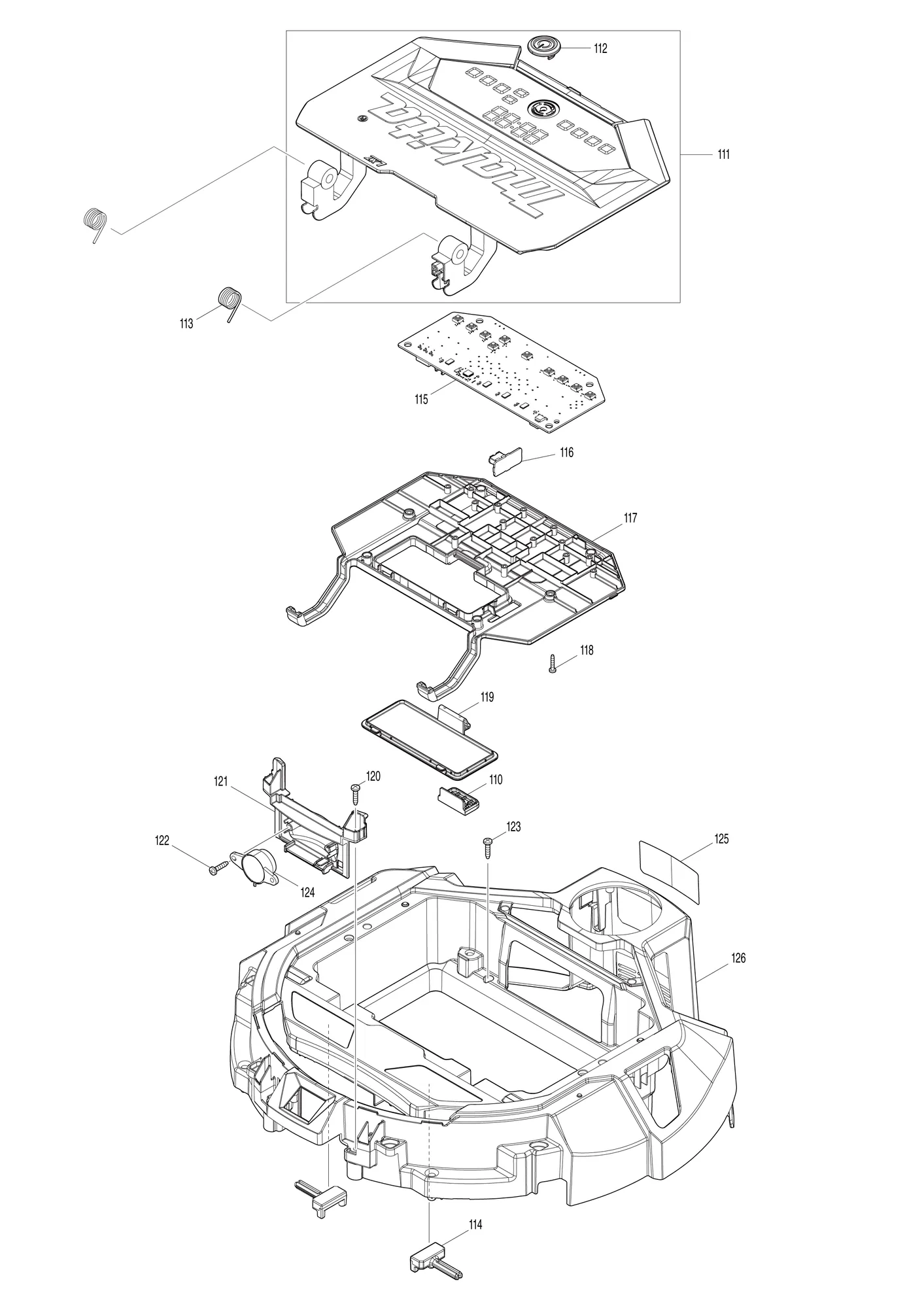

| 110 | 422820-6 | Nắp cao suRUBBER CAP | 1 | ||
| 111 | 127838-9 | Cụm nắp trênTOP COVER ASSEMBLY | 1 | Gồm các mục 112 | |
| 112 | 413570-4 | Nút công tắcSWITCH BUTTON | 1 | ||
| 113 | 232689-8 | Lò xo xoắn 14TORSION SPRING 14 | 2 | ||
| 114 | 312B42-7 | Trục nắp trênTOP COVER SHAFT | 2 | ||
| 115 | 1910K4-1 | Bộ sửa chữa bảng điều khiểnUI BOARD REPAIR SET | 1 | ||
| 116 | 1910K7-5 | Bộ sửa chữa bảng giao tiếp USBUSB IF BOARD REPAIR SET | 1 | ||
| 117 | 141B97-3 | Nắp trên (nguyên bộ)TOP CAP COMPLETE | 1 | ||
| ↳ C10 | 8032K4-8 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 118 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 6 | ||
| 118-1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 6 | Mã thay thế: thay được cho nhau | |
| 119 | 413543-7 | Nắp USBUSB COVER | 1 | ||
| 120 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 121 | 413537-2 | Nắp trước trongINNER FRONT COVER | 1 | ||
| 122 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 123 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 124 | 1910K9-1 | Bộ sửa chữa còi báoBUZZER REPAIR SET | 1 | ||
| 125 | 811U01-7 | Nhãn máy DRC300DRC300 NAME PLATE | 1 | ||
| 126 | 141B86-8 | Vỏ trên (nguyên bộ)UPPER HOUSING COMPLETE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 8032J5-9 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| ↳ C30 | 8032J6-7 | Nhãn cảnh báoCAUTION LABEL | 1 | ||

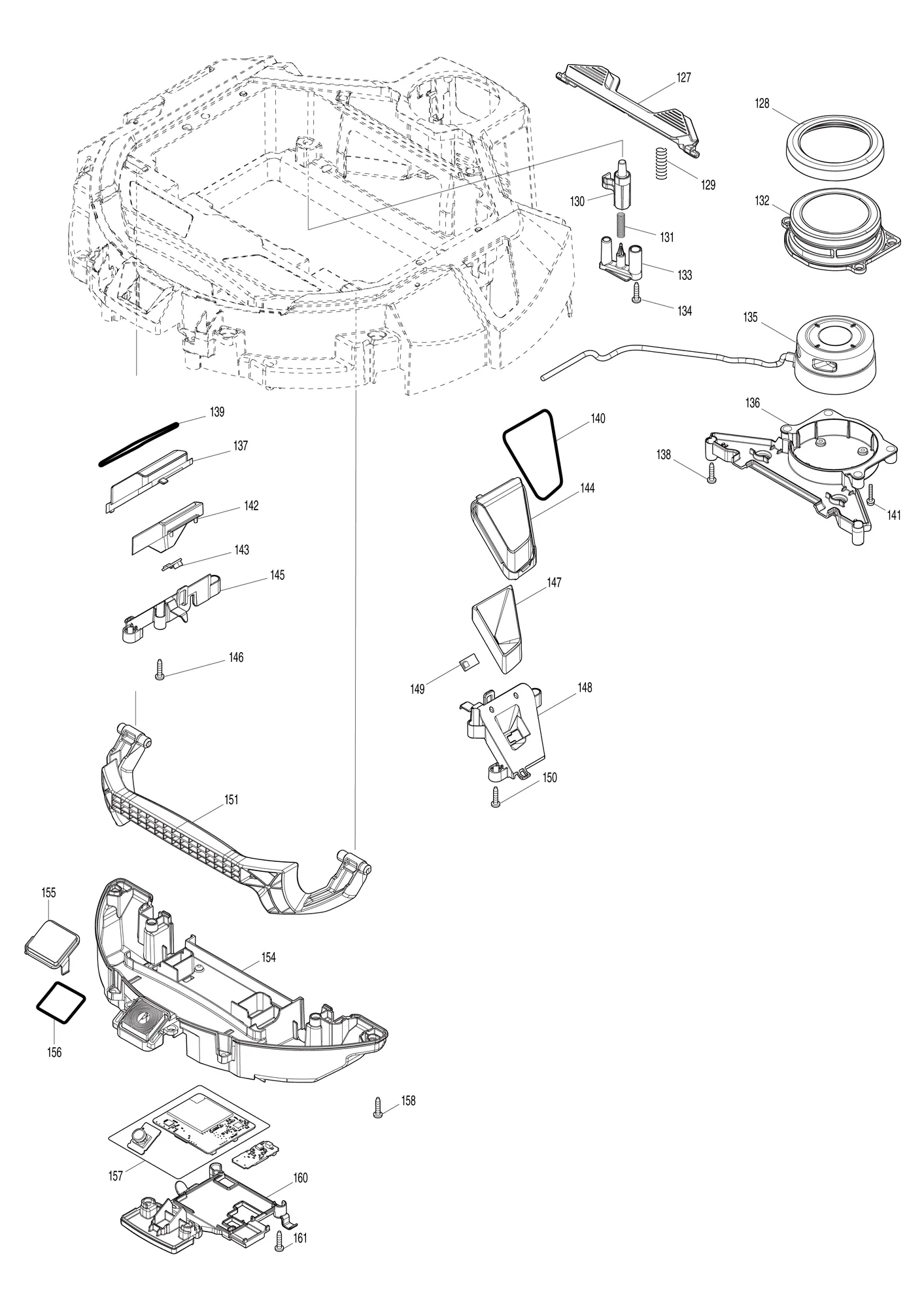

| 127 | 413568-1 | NútBUTTON | 1 | ||
| 128 | 422701-4 | Bảo vệPROTECTOR | 1 | ||
| 129 | 231297-2 | Lò xo nén 9COMPRESSION SPRING 9 | 2 | ||
| 130 | 413540-3 | Nút lọcFILTER BUTTON | 1 | ||
| 131 | 232688-0 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 132 | 141B90-7 | Nắp LiDAR (nguyên bộ)LIDAR COVER COMPLETE | 1 | ||
| ↳ C10 | 8032J8-3 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 133 | 413541-1 | Giá giữ lò xoSPRING HOLDER | 1 | ||
| 134 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 135 | 620B66-2 | Mô-đun LiDARLIDAR MODULE | 1 | ||
| 136 | 413567-3 | Giá giữ LiDARLIDAR HOLDER | 1 | ||
| 137 | 413547-9 | Phải thấu kính đèn LEDLED LENS R | 1 | ||
| 138 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 139 | 422703-0 | Vòng phớt SSEAL RING S | 1 | ||
| 140 | 422703-0 | Vòng phớt SSEAL RING S | 1 | ||
| 141 | 911029-0 | Vít đầu tròn kèm long đen M3X16P.H.SCREW M3X16 WITH WG | 4 | ||
| 142 | 413548-7 | Phải chóa phản xạ đèn LEDLED REFLECTOR R | 1 | ||
| 143 | 1910K5-9 | Bộ sửa chữa bảng đèn LEDLED BOARD REPAIR SET | 1 | ||
| 144 | 413544-5 | Trái thấu kính đèn LEDLED LENS L | 1 | ||
| 145 | 413549-5 | Phải nắp đèn LEDLED COVER R | 1 | ||
| 146 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 147 | 413545-3 | Trái chóa phản xạ đèn LEDLED REFLECTOR L | 1 | ||
| 148 | 413546-1 | Trái nắp đèn LEDLED COVER L | 1 | ||
| 149 | 1910K5-9 | Bộ sửa chữa bảng đèn LEDLED BOARD REPAIR SET | 1 | ||
| 150 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 151 | 413562-3 | Tay cầmHANDLE | 1 | ||
| 154 | 413422-9 | Ốp tay cầmHANDLE COVER | 1 | ||
| 155 | 413542-9 | Thấu kính camera quan sátVISION CAMERA LENS | 1 | ||
| 156 | 422700-6 | Vòng phớt TSEAL RING T | 1 | ||
| 157 | 1910K8-3 | Bộ sửa chữa nguyên bộ camera quan sátVISION CAMERA COMP REPAIR SET | 1 | ||
| 157-1 | 1910K8-3 | Bộ sửa chữa nguyên bộ camera quan sátVISION CAMERA COMP REPAIR SET | 1 | ||
| 157-2 | 1911A5-5 | Bộ sửa chữa nguyên bộ camera quan sátVISION CAMERA COMP REPAIR SET | 1 | ||
| 157-3 | 1911A5-5 | Bộ sửa chữa nguyên bộ camera quan sátVISION CAMERA COMP REPAIR SET | 1 | Mã thay thế: thay được cho nhau | |
| 158 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 160 | 413565-7 | Nắp dưới tay cầmHANDLE LOWER COVER | 1 | ||
| 161 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 162 | 421468-1 | Phớt dây điệnCORD SEAL | 1 | ||
| 163 | 649152-8 | Dây cắt nối đất 70EARTH LINE 70 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 191P28-6 | Bộ cụm chổi than bênSIDE BRUSH ASSEMBLY SET | 1 | ||
| A02 | 620B53-1 | Bộ điều khiển từ xa RFRF REMOTE CONTROLLER | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | NC00000012 | Nắp pinBATTERY COVER | 1 | ||
| Phụ kiện mua thêm | |||||
| E01 | 136571-2 | Cụm A cụm dây dẫn dây cắt nối đấtEARTH LINE LEAD UNIT A ASS'Y | 1 | Gồm các mục 162,163 | |
| E02 | 638A01-0 | Cụm dây dẫn BLEAD UNIT B | 1 | ||
| E03 | 638A02-8 | Cụm dây dẫn CLEAD UNIT C | 1 | ||
| E04 | 638A03-6 | Cụm dây dẫn DLEAD UNIT D | 2 | ||
| E05 | 638A04-4 | E cụm dây dẫnLEAD UNIT E | 1 | ||
| E06 | 638A05-2 | F cụm dây dẫnLEAD UNIT F | 2 | ||
| E08 | 638A07-8 | H cụm dây dẫnLEAD UNIT H | 1 | ||
| E09 | 638A08-6 | I cụm dây dẫnLEAD UNIT I | 1 | ||
| E10 | 638A09-4 | Cụm dây dẫn JLEAD UNIT J | 2 | ||
| E11 | 638A10-9 | K cụm dây dẫnLEAD UNIT K | 1 | ||
| E12 | 638A11-7 | Trái cụm dây dẫnLEAD UNIT L | 1 | ||
| E13 | 638A12-5 | Cụm dây dẫn MLEAD UNIT M | 1 | ||
| E14 | 638A13-3 | Cụm dây dẫn NLEAD UNIT N | 1 | ||
| E15 | 638A14-1 | O cụm dây dẫnLEAD UNIT O | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
