Sơ đồ chi tiết máy & phụ tùng Makita DRV150
Súng đinh tán dùng pin · 79 mã phụ tùng · Áp dụng: DRV150RFE
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

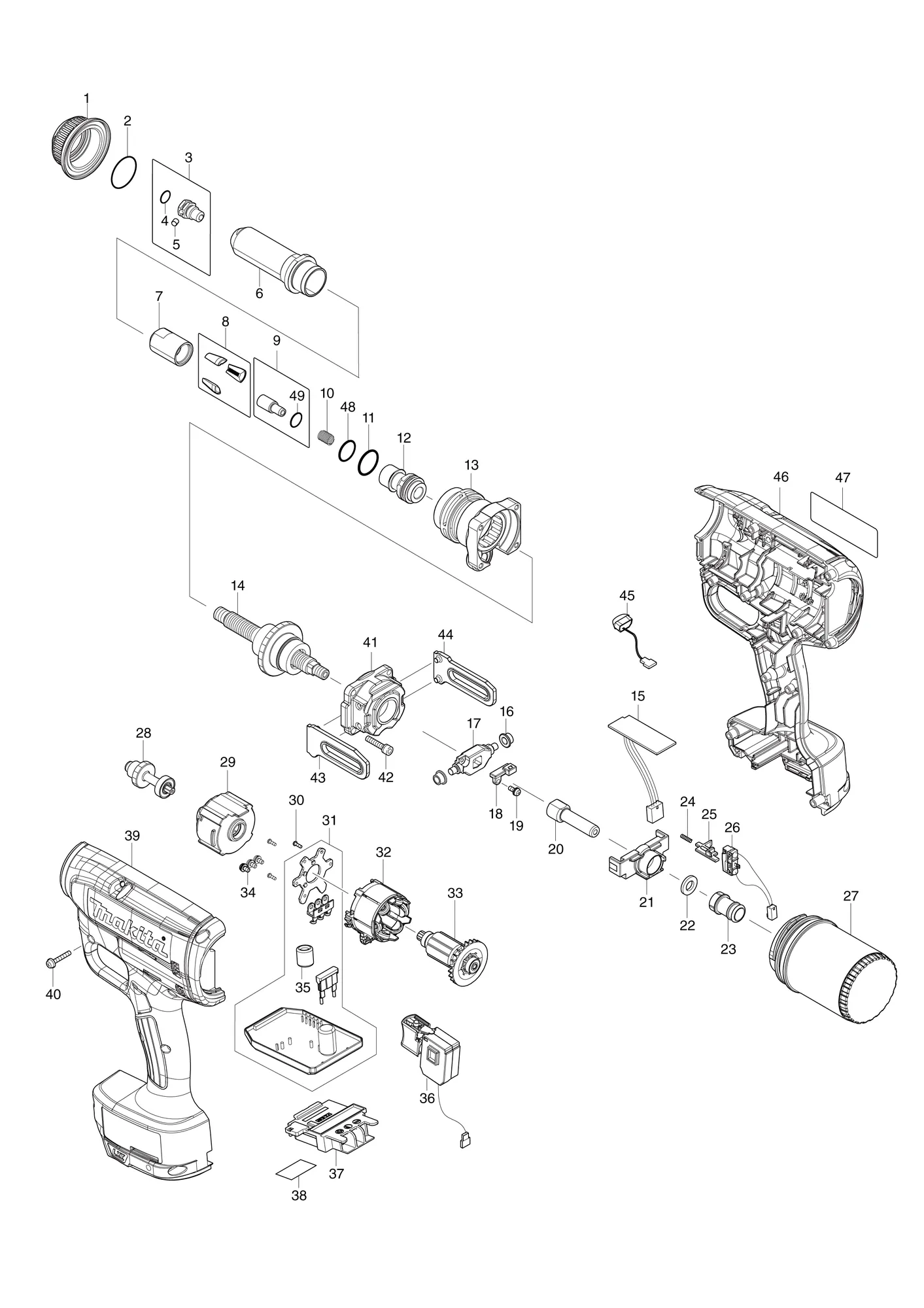

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 319812-3 | Đai ốc vít 4.8SCREW NUT 4.8 | 1 | ||
| 2 | 213380-7 | Gioăng chữ O 24O RING 24 | 1 | ||
| 3 | 127225-2 | Cụm đầu mũi 4.8ANOSEPIECE 4.8A ASSEMBLY | 1 | Gồm các mục 4,5 | |
| 4 | 213011-8 | Gioăng chữ O 7O RING 7 | 1 | ||
| 5 | 256217-5 | Chốt 4PIN 4 | 1 | ||
| 6 | 327281-4 | Hộp ngàmJAW CASE | 1 | ||
| 6-1 | 327279-1 | Đầu 6.4HEAD 6.4 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 7 | 327279-1 | Đầu 6.4HEAD 6.4 | 1 | ||
| 7-1 | 327281-4 | Hộp ngàmJAW CASE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 8 | 199731-7 | Bộ ngàm 4.8JAW 4.8 SET | 1 | ||
| 9 | 127475-9 | Cụm thanh đẩy ngàm 3.6JAW PUSHER 3.6 ASSEMBLY | 1 | Gồm các mục 49 | |
| 10 | 232586-8 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 11 | 213265-7 | Gioăng chữ O 17O RING 17 | 1 | ||
| 12 | 327285-6 | Khớp nối 4.8JOINT 4.8 | 1 | ||
| 13 | 140J44-9 | Vỏ trước (nguyên bộ)FRONT HOUSING COMPLETE | 1 | ||
| 14 | 127221-0 | Vít biBALL SCREW | 1 | ||
| 15 | 620A44-6 | Mạch IC HallHALL IC CIRCUIT | 1 | ||
| 16 | 257457-8 | Vòng 5RING 5 | 2 | ||
| 17 | 310935-0 | Trục con lăn 4.8ROLLER SHAFT 4.8 | 1 | ||
| 18 | 140E40-7 | Giá giữ nam châm (nguyên bộ)MAGNET HOLDER COMPLETE | 1 | ||
| 18-1 | 140T04-1 | Giá giữ nam châm (nguyên bộ)MAGNET HOLDER COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 19 | 911008-8 | Vít đầu tròn M3X8PAN HEAD SCREW M3X8 | 1 | ||
| 20 | 327284-8 | Ống 4.8TUBE 4.8 | 1 | ||
| 21 | 458772-5 | Dẫn hướng ống ATUBE GUIDE A | 1 | ||
| 22 | 261161-3 | Vòng nỉ 8FELT RING 8 | 1 | ||
| 23 | 458773-3 | Dẫn hướng ống BTUBE GUIDE B | 1 | ||
| 24 | 233025-1 | Lò xo nén 2COMPRESSION SPRING 2 | 1 | ||
| 25 | 458774-1 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 26 | 632M90-9 | Bộ công tắcSWITCH UNIT | 1 | ||
| 27 | 162500-9 | Bình chứa trục gá (nguyên bộ)MANDREL CONTAINER COMPLETE | 1 | ||
| 28 | 140J46-5 | Bánh răng thẳng 10 (nguyên bộ)SPUR GEAR 10 COMPLETE | 1 | ||
| 29 | 127222-8 | Cụm bánh răngGEAR ASSEMBLY | 1 | ||
| 30 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 31 | 632M67-4 | Bộ điều khiểnCONTROLLER UNIT | 1 | ||
| 32 | 629373-8 | Stator | 1 | ||
| 33 | 619535-6 | Rotor | 1 | ||
| 34 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 36 | 651379-8 | Công tắc C3JW-1A-SSWITCH C3JW-1A-S | 1 | ||
| 37 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 38 | 855M09-3 | Nhãn số seri DRV150DRV150 SERIAL NO. LABEL | 1 | ||
| 39 | 183L30-9 | Bộ vỏHOUSING SET | 1 | Gồm các mục 46 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 931002-4 | Đai ốc lục giác M3HEX. NUT M3 | 10 | ||
| 40 | 265095-2 | Vít đầu tròn M3X20PAN HEAD SCREW M3X20 | 10 | ||
| 41 | 140J45-7 | Vỏ sau (nguyên bộ)REAR HOUSING COMPLETE | 1 | ||
| 42 | 265490-6 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 4 | ||
| 43 | 310908-3 | Trái tấm dẫn hướngGUIDE PLATE L | 1 | ||
| 43-1 | 313297-5 | Trái tấm dẫn hướngGUIDE PLATE L | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 44 | 310909-1 | Phải tấm dẫn hướngGUIDE PLATE R | 1 | ||
| 44-1 | 313298-3 | Phải tấm dẫn hướngGUIDE PLATE R | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 45 | 620549-0 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 46 | 183L30-9 | Bộ vỏHOUSING SET | 1 | Gồm các mục 39 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 931002-4 | Đai ốc lục giác M3HEX. NUT M3 | 10 | ||
| 47 | 855M01-9 | Nhãn máy DRV150DRV150 NAME PLATE | 1 | ||
| 48 | 213891-2 | Gioăng chữ O 14.5O RING 14.5 | 1 | ||
| 49 | 213054-0 | Gioăng chữ O 9O RING 9 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 251314-2 | Vít và M4X12+ SCREW M4X12 | 1 | ||
| A02 | 346317-0 | Móc treoHOOK | 1 | ||
| A03 | 191C04-2 | Bộ phụ kiện B 4.0ACCESSORY SET B FOR 4.0 | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 213011-8 | Gioăng chữ O 7O RING 7 | 1 | ||
| ↳ C20 | 256217-5 | Chốt 4PIN 4 | 1 | ||
| ↳ C30 | 213054-0 | Gioăng chữ O 9O RING 9 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A04 | 199728-6 | Bộ phụ kiện 3.2ACCESSORY SET FOR 3.2 | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 213011-8 | Gioăng chữ O 7O RING 7 | 1 | ||
| ↳ C20 | 256217-5 | Chốt 4PIN 4 | 1 | ||
| ↳ C30 | 213054-0 | Gioăng chữ O 9O RING 9 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A05 | 199729-4 | Bộ phụ kiện 2.4ACCESSORY SET FOR 2.4 | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 213011-8 | Gioăng chữ O 7O RING 7 | 1 | ||
| ↳ C20 | 256217-5 | Chốt 4PIN 4 | 1 | ||
| ↳ C30 | 213054-0 | Gioăng chữ O 9O RING 9 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A06 | 191D57-7 | Bộ mỡGREASE SET | 1 | ||
| A07B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DRV150RFE; gồm nhiều chi tiết | |
| A08B | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 2 | Chỉ bản DRV150RFE | |
| A09B | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DRV150RFE | |
| A10B | 821755-2 | Hộp nhựa đựng máyPLASTIC CASE | 1 | Chỉ bản DRV150RFE | |
| Phụ tùng | |||||
| ↳ C10 | 162315-4 | Chốt càiLATCH | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
