Sơ đồ chi tiết máy & phụ tùng Makita DSC121
Máy dao cắt thanh có ren dùng pin · 102 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/01 · Xem bản gốc (PDF)

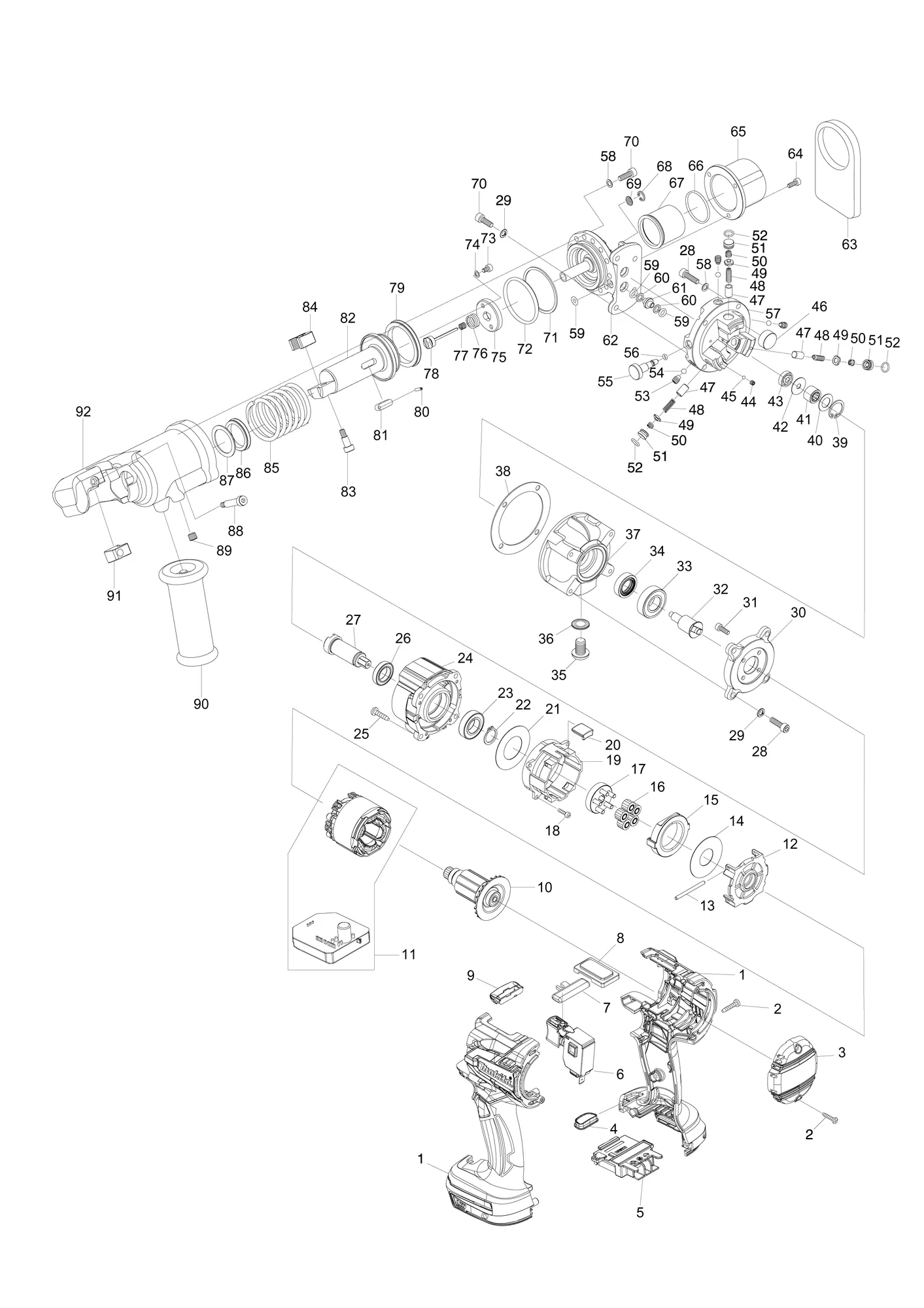

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183C36-3 | Bộ vỏHOUSING SET | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 2 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 9 | ||
| 3 | 455011-4 | Nắp sauREAR COVER | 1 | ||
| 4 | 142263-3 | Mặt đèn báo (nguyên bộ)INDICATOR PANEL COMPLETE | 1 | ||
| 5 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 6 | 650710-5 | Công tắc C3JW-4BSWITCH C3JW-4B | 1 | ||
| 7 | 451162-1 | Cần khóaLOCK LEVER | 1 | ||
| 8 | 457799-2 | NắpCOVER | 1 | ||
| 9 | 620283-2 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 10 | 619336-2 | Rotor | 1 | ||
| 11 | 629116-8 | Stator (nguyên bộ)STATOR COMPLETE | 1 | ||
| 12 | 455005-9 | Giá đỡ động cơMOTOR BRACKET | 1 | ||
| 13 | 256375-7 | Thanh 3ROD 3 | 2 | ||
| 14 | 253401-3 | Long đen phẳng 18FLAT WASHER 18 | 1 | ||
| 15 | 221558-8 | Bánh răng thẳng trong 41INTERNAL SPUR GEAR 41 | 1 | ||
| 16 | 226193-7 | Bánh răng thẳng 13SPUR GEAR 13 | 5 | ||
| 17 | 144591-2 | Mâm (nguyên bộ)CARRIER COMPLETE | 1 | ||
| 18 | 911017-7 | Vít đầu tròn M3X12PAN HEAD SCREW M3X12 | 4 | ||
| 19 | 455006-7 | Vỏ hộp sốGEAR CASE | 1 | ||
| 20 | 422168-6 | Phớt cao suRUBBER SEAL | 1 | ||
| 21 | 253888-9 | Long đen phẳng 25FLAT WASHER 25 | 1 | ||
| 22 | 961055-9 | Phanh S-15RETAINING RING S-15 | 1 | ||
| 23 | 211234-2 | Vòng bi 6902LLBBALL BEARING 6902LLB | 1 | ||
| 24 | 319616-3 | Vỏ hộp sốGEAR HOUSING | 1 | ||
| 25 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 26 | 211233-4 | Vòng bi 6802LLBBALL BEARING 6802LLB | 1 | ||
| 27 | 326996-0 | Trục chínhSPINDLE | 1 | ||
| 28 | SC07512050 | Bu lông HB5X18BOLT HB5X18 | 8 | ||
| 29 | SC07610030 | Long đen SW5WASHER SW5 | 8 | ||
| 30 | SC03220120 | Bích động cơMOTOR FLANGE | 1 | ||
| 31 | SC07511080 | Bu lông HB4X12BOLT HB4X12 | 4 | ||
| 32 | SC00000486 | Trục lệch tâm T45417ECCENTRIC SHAFT T45417 | 1 | ||
| 33 | SC00000050 | Vòng bi 6002RUBALL BEARING 6002RU | 1 | ||
| 34 | SC06504050 | Phớt dầu UE15257OIL SEAL UE15257 | 1 | ||
| 35 | SC07550100 | Bu lông nút lục giác chìm HBB10XHEX. SOCKET BUTTON BOLT HBB10X | 1 | ||
| 36 | SC00000489 | Long đen phớt WF10171.6SEAL WASHER WF10171.6 | 1 | ||
| 37 | SC03210040 | Hộp bơmPIMP CASE | 1 | ||
| 38 | SC04601550 | Lớp lót BLINER B | 1 | ||
| 39 | SC00000487 | Vòng chặn H19STOP RING H19 | 1 | ||
| 40 | SC00000465 | Giá đỡ vòng bi kim A T45421NEEDLE BEARING HOLDER A T45421 | 1 | ||
| 41 | SC00000466 | Vòng bi kim #RNAF81510NEEDLE BEARING #RNAF81510 | 1 | ||
| 42 | SC00000467 | Giá đỡ vòng bi kim B T45422NEEDLE BEARING HOLDER B T45422 | 1 | ||
| 43 | SC07100030 | Vòng bi 625BALL BEARING 625 | 1 | ||
| 44 | SC07521010 | Bu lông HS4X4BOLT HS4X4 | 3 | ||
| 45 | SC07900000 | Bi thép 3STEEL BALL 3 | 3 | ||
| 46 | SC00000020 | Nam châmMAGNET | 1 | ||
| 47 | SC03500380 | Piston | 3 | ||
| 48 | SC00000022 | Lò xo hồi pistonPISTON RETURN SPRING | 3 | ||
| 49 | SC00000464 | Van một chiều #T43445N1CHECK VALVE #T43445N1 | 3 | ||
| 50 | SC00000468 | Lò xo #43449N2SPRING #43449N2 | 3 | ||
| 51 | SC03500540 | Đóng gói kim loạiMETAL PACKING | 3 | ||
| 52 | SC06505590 | Gioăng chữ O S-8O RING S-8 | 3 | ||
| 53 | SC07523020 | Bu lông HS6X8BOLT HS6X8 | 3 | ||
| 54 | SC07900070 | Bi thép D3/16STEEL BALL D3/16 | 3 | ||
| 55 | SC03503900 | Van hồiRETURN VALVE | 1 | ||
| 56 | SC06505300 | Gioăng chữ O S4O RING S4 | 1 | ||
| 57 | SC03207610 | Bơm chínhMAIN PUMP | 1 | ||
| 58 | SC00000067 | Long đen 5WASHER 5 | 17 | ||
| 59 | SC06505010 | Gioăng chữ O P6O RING P6 | 5 | ||
| 60 | SC06503580 | Vòng chặn P6BACKUP RING P6 | 4 | ||
| 61 | SC03500750 | Dẫn hướng gioăng chữ OO-RING GUIDE | 2 | ||
| 62 | SC03515230 | Bích cho đầu dao cắtFLANGE FOR CUTTER HEAD | 1 | ||
| 63 | SC04500710 | Chân đứng cân bằngBALANCE STAND | 1 | ||
| 64 | SC07511010 | Bu lông lục giác chìm 4X8HEX. SOCKET HEAD BOLT 4X8 | 3 | ||
| 65 | SC04500690 | Nắp thăm mứcLEVELER COVER | 1 | ||
| 66 | SC06505570 | Gioăng chữ O S31.5O-RING S31.5 | 1 | ||
| 67 | SC04500680 | Nắp thăm mức dầuOIL LEVELER COVER | 1 | ||
| 68 | SC07410110 | Vòng chặn H10STOP RING H10 | 1 | ||
| 69 | SC03301860 | LọcFILTER | 1 | ||
| 70 | SC00000098 | Bu lông lục giác chìm 5X15HEX. SOCKET HEAD BOLT 5X15 | 17 | ||
| 71 | SC06503600 | Vòng chặn G45BACKUP RING G45 | 1 | ||
| 72 | SC06505460 | Gioăng chữ O G45O-RING G45 | 1 | ||
| 73 | SC00000060 | Bu lông lục giác chìm 4X6HEX. SOCKET HEAD BOLT 4X6 | 2 | ||
| 74 | SC00000068 | Long đen phẳng 4FLAT WASHER 4 | 2 | ||
| 75 | SC00000481 | Tấm chặn #45423STOPPER PLATE #45423 | 1 | ||
| 76 | SC00000471 | Lò xo #T45378SPRING #T45378 | 1 | ||
| 77 | SC00000023 | Lò xo van nhảRELEASE VALVE SPRING | 1 | ||
| 78 | SC03500140 | Van nhảRELEASE VALVE | 1 | ||
| 79 | SC00000485 | Đóng gói OSI50406PACKING OSI50406 | 1 | ||
| 80 | SC00000070 | Chốt đàn hồi 2.5X10SPRING PIN 2.5X10 | 2 | ||
| 81 | SC03700080 | ThenKEY | 2 | ||
| 82 | SC03111710 | Thanh dao cắtCUTTER ROD | 1 | ||
| 83 | SC06602200 | Bu lôngBOLT | 1 | ||
| 84 | SC09002730 | Dao cắt W3/8CUTTER W3/8 | 1 | Gồm các mục 91 | |
| 84-1 | SC09002700 | Dao cắt M8CUTTER M8 | 1 | Gồm các mục 91; Mã thay thế: thay theo bộ | |
| 85 | SC04000400 | Lò xo hồiRETURN SPRING | 1 | ||
| 86 | SC06500170 | SKY PACKING | 1 | ||
| 87 | SC06503590 | Vòng chặn TBC-26X34X1BACKUP RING TBC-26X34X1 | 1 | ||
| 88 | SC06602190 | Bu lông 6.5X25BOLT 6.5X25 | 1 | ||
| 89 | SC07850050 | Phích cắm vít côn lục giác chìmHEX SOCKET TAPERED SCREW PLUG | 1 | ||
| 90 | SC09004210 | Bộ tay cầmHANDLE SET | 1 | ||
| 91 | SC09002730 | Dao cắt W3/8CUTTER W3/8 | 1 | Gồm các mục 84 | |
| 91-1 | SC09002700 | Dao cắt M8CUTTER M8 | 1 | Gồm các mục 84; Mã thay thế: thay theo bộ | |
| 92 | SC03104210 | Đầu dao cắtCUTTER HEAD | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 783202-0 | Chìa lục giác 4HEX. WRENCH 4 | 1 | ||
| A02 | 783204-6 | Chìa lục giác 6HEX. WRENCH 6 | 1 | ||
| A03 | SC00000106 | Dầu 35CCOIL 35CC | 1 | ||
| A04 | 821552-6 | Hộp nhựa đầu nối (TYPE 4)CONNECTOR PLASTIC CASE (TYPE4) | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A07 | SC08015990 | Nhãn chỉ báo DSC121ZKDSC121ZK INDICATION LABEL | 1 | ||
| A08 | SC08016000 | Nhãn hộp nhựa DSC121ZKDSC121ZK PLASTIC CASE LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
