Sơ đồ chi tiết máy & phụ tùng Makita DSC163
Máy dao cắt thanh thép dùng pin · 113 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/01 · Xem bản gốc (PDF)

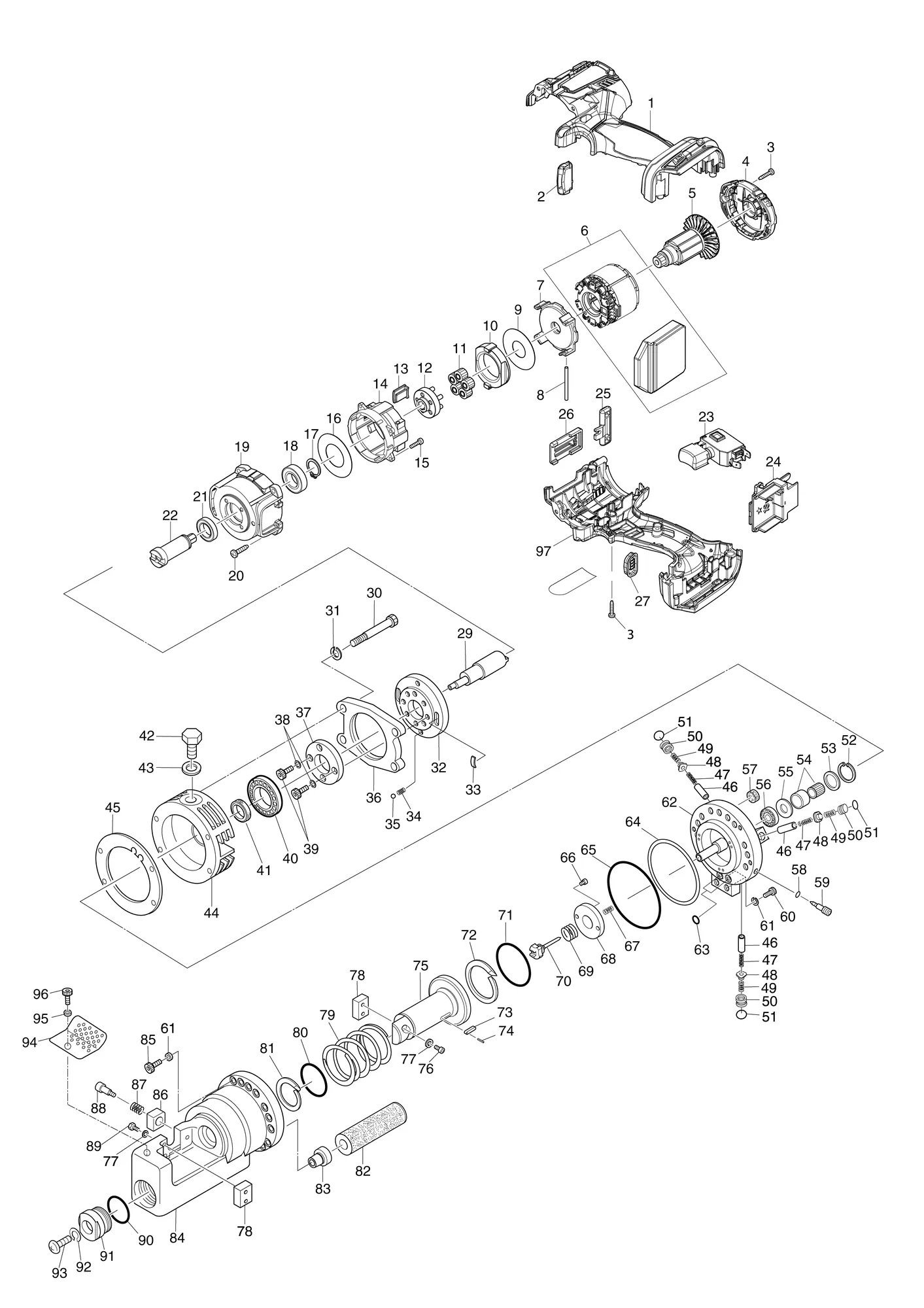

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183C36-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 97 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 2 | 620283-2 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 3 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 9 | ||
| 4 | 455011-4 | Nắp sauREAR COVER | 1 | ||
| 5 | 619336-2 | Rotor | 1 | ||
| 6 | 629116-8 | Stator (nguyên bộ)STATOR COMPLETE | 1 | ||
| 7 | 455005-9 | Giá đỡ động cơMOTOR BRACKET | 1 | ||
| 8 | 256375-7 | Thanh 3ROD 3 | 2 | ||
| 9 | 253401-3 | Long đen phẳng 18FLAT WASHER 18 | 1 | ||
| 10 | 221558-8 | Bánh răng thẳng trong 41INTERNAL SPUR GEAR 41 | 1 | ||
| 11 | 226193-7 | Bánh răng thẳng 13SPUR GEAR 13 | 5 | ||
| 12 | 144591-2 | Mâm (nguyên bộ)CARRIER COMPLETE | 1 | ||
| 13 | 422168-6 | Phớt cao suRUBBER SEAL | 1 | ||
| 14 | 455006-7 | Vỏ hộp sốGEAR CASE | 1 | ||
| 15 | 911017-7 | Vít đầu tròn M3X12PAN HEAD SCREW M3X12 | 4 | ||
| 16 | 253888-9 | Long đen phẳng 25FLAT WASHER 25 | 1 | ||
| 17 | 961055-9 | Phanh S-15RETAINING RING S-15 | 1 | ||
| 18 | 211234-2 | Vòng bi 6902LLBBALLBEARING 6902LLB | 1 | ||
| 19 | 319616-3 | Vỏ hộp sốGEAR HOUSING | 1 | ||
| 20 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 21 | 211233-4 | Vòng bi 6802LLBBALL BEARING 6802LLB | 1 | ||
| 22 | 326996-0 | Trục chínhSPINDLE | 1 | ||
| 23 | 650710-5 | Công tắc C3JW-4BSWITCH C3JW-4B | 1 | ||
| 24 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 25 | 451162-1 | Cần khóaLOCK LEVER | 1 | ||
| 26 | 457799-2 | NắpCOVER | 1 | ||
| 27 | 142263-3 | Mặt đèn báo (nguyên bộ)INDICATOR PANEL COMPLETE | 1 | ||
| 29 | SC03501140 | Trục lệch tâmECCENTRIC SHAFT | 1 | ||
| 30 | SC07512110 | Bu lông HB5X50BOLT HB5X50 | 4 | ||
| 31 | SC07610030 | Long đen SW5WASHER SW5 | 4 | ||
| 31-1 | 942101-7 | Long đen vênh 5SPRING WASHER 5 | 4 | Mã thay thế: thay được cho nhau | |
| 32 | SC03222700 | Tấm bộ bíchFLANGE SET PLATE | 1 | ||
| 33 | SC04007620 | Lò xo láLEAF SPRING | 2 | ||
| 34 | SC04007430 | Lò xo vị tríPOSITION SPRING | 2 | ||
| 35 | SC07900010 | Bi thép S4STEEL BALL S4 | 2 | ||
| 36 | SC03221200 | Vỏ trung gianINTERMEDIATE HOUSING | 1 | ||
| 37 | SC03251180 | Mặt bíchFLANGE | 1 | ||
| 38 | SC00000068 | Long đen 4WASHER 4 | 4 | ||
| 39 | SC07511060 | Bu lông HB4X22BOLT HB4X22 | 4 | ||
| 40 | SC00000050 | Vòng bi 6002RUBALL BEARING 6002RU | 1 | ||
| 41 | SC06504000 | Phớt dầu MHS15257OIL SEAL MHS15257 | 1 | ||
| 41-1 | SC00000484 | Phớt dầu MSH15257OIL SEAL MSH15257 | 1 | Mã thay thế: không thay được cho nhau | |
| 42 | SC00000061 | Bu lông lục giác 10X15HEX. BOLT 10X15 | 1 | ||
| 43 | SC00000489 | Long đen phớt WF10171.6SEAL WASHER WF10171.6 | 1 | ||
| 44 | SC03212300 | Vỏ vòng biBEARING HOUSING | 1 | ||
| 45 | SC04601440 | Lớp lót BLINER B | 1 | ||
| 46 | SC03500390 | Piston | 3 | ||
| 47 | SC04003020 | Lò xo hồi pistonPISTON RETURN SPRING | 3 | ||
| 48 | SC03500460 | Van một chiềuCHECK VALVE | 3 | ||
| 48-1 | SC00000149 | Van một chiềuCHECK VALVE | 3 | Mã thay thế: không thay được cho nhau | |
| 49 | SC00000021 | Lò xo van một chiềuCHECK VALVE SPRING | 3 | ||
| 49-1 | SC00000468 | Lò xo #43449N2SPRING #43449N2 | 3 | Mã thay thế: không thay được cho nhau | |
| 49-2 | SC04002000 | Lò xo van một chiềuCHECK VALVE SPRING | 3 | Mã thay thế: mã mới thay được mã cũ | |
| 50 | SC03500540 | Đóng gói kim loạiMETAL PACKING | 3 | ||
| 51 | SC06505590 | Gioăng chữ O S-8O RING S-8 | 3 | ||
| 52 | SC00000487 | Vòng chặn H19STOP RING H19 | 1 | ||
| 53 | SC00000465 | Giá đỡ vòng bi kim A T45421NEEDLE BEARING HOLDER A T45421 | 1 | ||
| 54 | SC00000466 | Vòng bi kim #RNAF81510NEEDLE BEARING #RNAF81510 | 1 | ||
| 55 | SC00000467 | Giá đỡ vòng bi kim B T45422NEEDLE BEARING HOLDER B T45422 | 1 | ||
| 56 | SC07100030 | Vòng bi 625BALL BEARING 625 | 1 | ||
| 57 | SC00000020 | Nam châmMAGNET | 2 | ||
| 58 | SC06505300 | Gioăng chữ O S4O RING S4 | 1 | ||
| 59 | SC03501420 | Van hồiRETURN VALVE | 1 | ||
| 60 | SC00000097 | Bu lông lục giác chìm 6X20HEX. SOCKET HEAD BOLT 6X20 | 2 | ||
| 61 | SC00000066 | Long đen 6WASHER 6 | 14 | ||
| 62 | SC03206510 | Xi lanhCYLINDER | 1 | ||
| 63 | SC06505010 | Gioăng chữ O P6O RING P6 | 2 | ||
| 64 | SC06503240 | Vòng sau G55BACK-UP RING G55 | 1 | ||
| 65 | SC06505180 | Gioăng chữ O G55O RING G55 | 1 | ||
| 66 | SC00000060 | Bu lông lục giác chìm 4X6HEX. SOCKET HEAD BOLT 4X6 | 2 | ||
| 66-1 | 922102-1 | Bu lông lục giác chìm M4X6HEX. SOCKET HEAD BOLT M4X6 | 2 | Mã thay thế: thay được cho nhau | |
| 67 | SC00000023 | Lò xo van nhảRELEASE VALVE SPRING | 1 | ||
| 68 | SC00000481 | Tấm chặn #45423STOPPER PLATE #45423 | 1 | ||
| 69 | SC00000032 | Lò xo hồi vanVALVE RETURN SPRING | 1 | ||
| 70 | SC00000462 | Van nhả #T45461RELEASE VALVE #T45461 | 1 | ||
| 71 | SC06505280 | Gioăng chữ O P46O RING P46 | 1 | ||
| 72 | SC06503230 | Vòng sau P46BACK-UP RING P46 | 1 | ||
| 73 | SC03700080 | ThenKEY | 1 | ||
| 74 | SC00000070 | Chốt đàn hồi 2.5X10SPRING PIN 2.5X10 | 1 | ||
| 75 | SC03113600 | Thanh dao cắtCUTTER ROD | 1 | ||
| 76 | SC00000059 | Bu lông lục giác chìm 5X12HEX. SOCKET HEAD BOLT 5X12 | 2 | ||
| 77 | SC00000067 | Long đen 5WASHER 5 | 4 | ||
| 78 | SC09002470 | Bộ lưỡi dao cắtCUTTER BLADE SET | 1 | ||
| 79 | SC04000320 | Lò xo hồi cho thanh dao cắtRETURN SPRING FOR CUTTER ROD | 1 | ||
| 80 | SC06505320 | Gioăng chữ O P26O RING P26 | 1 | ||
| 81 | SC06503190 | Vòng sau P26BACK-UP RING P26 | 1 | ||
| 82 | SC09004930 | Túi thăm mức dầuOIL LEVELER SACK | 1 | ||
| 83 | SC00000029 | Bạc lótBUSH | 1 | ||
| 84 | SC03104000 | Đầu dao cắtCUTTER HEAD | 1 | ||
| 85 | 922342-1 | Bu lông lục giác chìm M6X25HEX. SOCKET HEAD BOLT M6X25 | 12 | ||
| 86 | SC03503890 | ChặnSTOPPER | 1 | ||
| 87 | SC00000469 | Lò xo #T45470SPRING #T45470 | 1 | ||
| 88 | SC03500990 | Bu lôngBOLT | 1 | ||
| 89 | SC00000098 | Bu lông lục giác chìm 5X15HEX. SOCKET HEAD BOLT 5X15 | 2 | ||
| 90 | SC06505310 | Gioăng chữ O P22AO RING P22A | 1 | ||
| 91 | SC03501400 | Giá giữ bạc lótBUSH HOLDER | 1 | ||
| 92 | SC00000065 | Long đen vênh 8SPRING WASHER 8 | 1 | ||
| 92-1 | 942201-3 | Long đen vênh 8SPRING WASHER 8 | 1 | Mã thay thế: thay được cho nhau | |
| 93 | SC00000034 | Vít gỗ 5X60WOOD SCREW 5X60 | 1 | ||
| 94 | SC03505780 | Bảo vệPROTECTOR | 1 | ||
| 95 | SC07610030 | Long đen SW5WASHER SW5 | 1 | ||
| 96 | SC07512010 | Bu lông HB5X5BOLT HB5X5 | 1 | ||
| 97 | 183C36-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 1 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | SC00000103 | Chìa lục giác M3HEX. WRENCH M3 | 1 | ||
| A02 | SC00000104 | Chìa lục giác M4HEX. WRENCH M4 | 1 | ||
| A03 | SC00000105 | Chìa lục giác M5HEX. WRENCH M5 | 1 | ||
| A04 | 783204-6 | Chìa lục giác 6HEX. WRENCH 6 | 1 | ||
| A05 | SC00000107 | Cờ lê 17-14WRENCH 17-14 | 1 | ||
| A06 | SC00000106 | Dầu 35CCOIL 35CC | 1 | ||
| A07 | SC09009190 | Bộ hộp nhựaPLASTIC CASE SET | 1 | ||
| A09 | SC08016190 | Nhãn hộp nhựa DSC163ZKDSC163ZK PLASTIC CASE LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
