Sơ đồ chi tiết máy & phụ tùng Makita DST421
Máy dùng pin stapler · 111 mã phụ tùng · Áp dụng: DST421ZK, DST421RFE
Tài liệu: Makita Việt Nam · bản 2021/07 · Xem bản gốc (PDF)

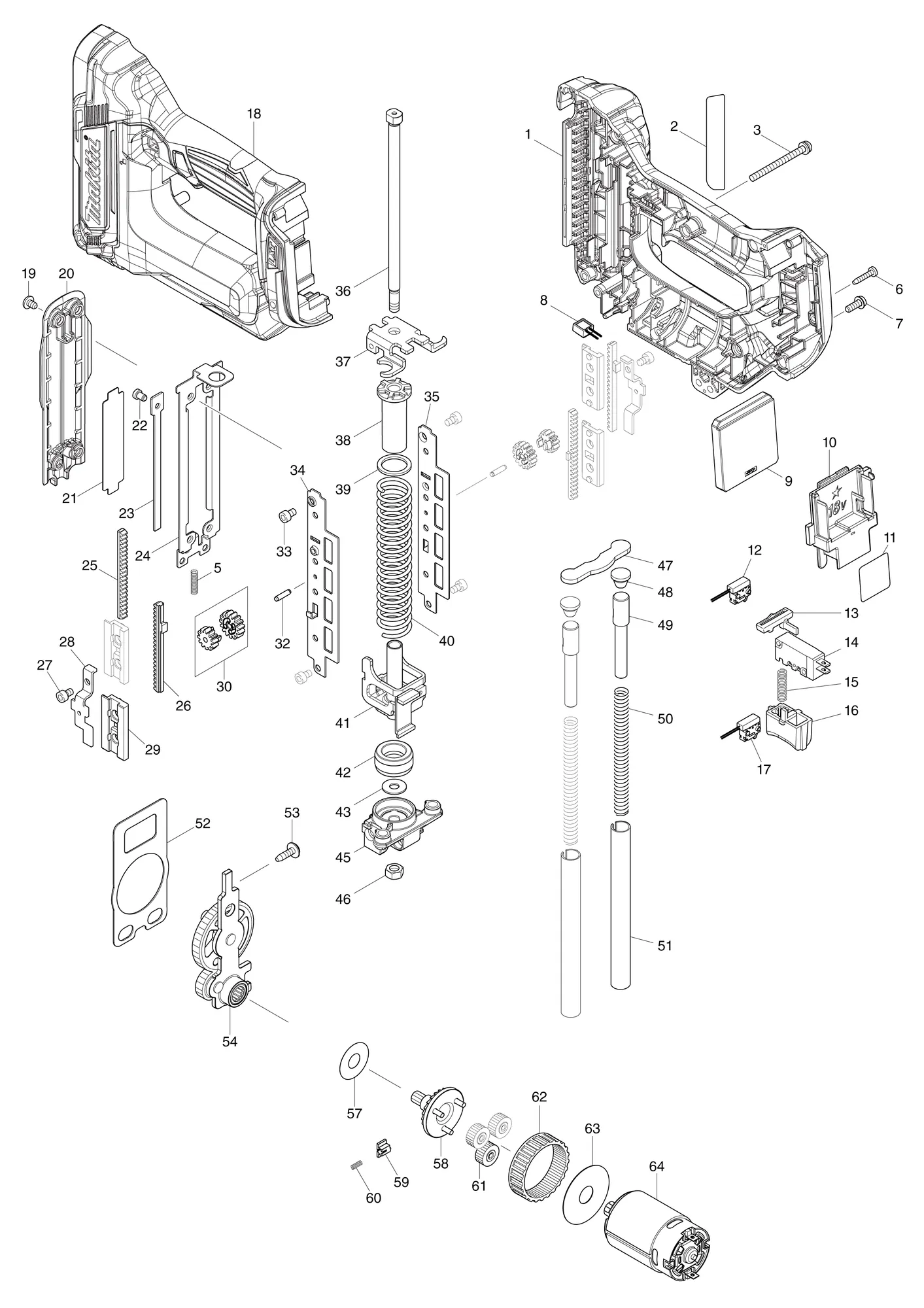

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183N96-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 18 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 2 | 856V35-9 | Nhãn máy DST421DST421 NAME PLATE | 1 | ||
| 3 | 911173-3 | Vít đầu tròn M4X45PAN HEAD SCREW M4X45 | 1 | ||
| 5 | 232608-4 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 6 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 8 | ||
| 7 | 911113-1 | Vít đầu tròn kèm long đen M4X10PAN HEAD SCREW M4X10 WITH WR | 2 | ||
| 8 | 620507-6 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 9 | 632P85-0 | Bộ điều khiểnCONTROLLER UNIT | 1 | ||
| 10 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 11 | 856V38-3 | Nhãn số seri DST421DST421 SERIAL NO. LABEL | 1 | ||
| 12 | 632G60-2 | Bộ công tắcSWITCH UNIT | 1 | ||
| 13 | 456799-9 | Khóa cò bấmTRIGGER LOCK | 1 | ||
| 14 | 651910-0 | Công tắc D2VW-01-3HSSWITCH D2VW-01-3HS | 1 | ||
| 15 | 232370-1 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 16 | 457386-7 | Cò bấmTRIGGER | 1 | ||
| 16-1 | 412772-9 | Cò bấmTRIGGER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 17 | 632K06-2 | Bộ công tắcSWITCH UNIT | 1 | ||
| 18 | 183N96-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 1 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| ↳ C30 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 19 | 915101-0 | Vít đầu buộc M4X6BINDING HEAD SCREW M4X6 | 4 | ||
| 20 | 412495-9 | Nắp trướcFRONT COVER | 1 | ||
| 21 | 347528-0 | Tấm trênUPPER PLATE | 1 | ||
| 22 | 256882-0 | Chốt đầu trụ phẳng 4FLAT FILLISTER HD. PIN 4 | 1 | ||
| 23 | 347684-6 | Thanh dẫnDRIVER | 1 | ||
| 24 | 347683-8 | RayRAIL | 1 | ||
| 25 | 310924-5 | Đối trọng bộ đếm ACOUNTER WEIGHT A | 2 | ||
| 25-1 | 313421-0 | Đối trọng bộ đếm ACOUNTER WEIGHT A | 2 | Mã thay thế: mã mới thay được mã cũ | |
| 26 | 310925-3 | Đối trọng bộ đếm BCOUNTER WEIGHT B | 2 | ||
| 27 | 251566-5 | Bu lông lục giác chìm kèm long đen M4X6H.S.H BOLT M4X6 WITH W | 2 | ||
| 28 | 347146-4 | Dẫn hướng bánh răng nhỏPINION GUIDE | 2 | ||
| 29 | 457390-6 | Giá giữ đối trọng bộ đếmCOUNTER WEIGHT HOLDER | 4 | ||
| 30 | 136104-3 | Cụm bánh răng thẳngSPUR GEAR ASSEMBLY | 2 | ||
| 32 | 326902-5 | Trục bánh răng nhỏPINION SHAFT | 2 | ||
| 33 | 266199-3 | Bu lông lục giác chìm M4X6HEX.SOCKET HEAD BOLT M4X6 | 4 | ||
| 34 | 347145-6 | Phải ray dẫn hướngGUIDE RAIL R | 1 | ||
| 35 | 347144-8 | Trái ray dẫn hướngGUIDE RAIL L | 1 | ||
| 36 | 326903-3 | Bu lông dẫn hướngGUIDE BOLT | 1 | ||
| 37 | 347728-2 | Tấm dướiBOTTOM PLATE | 1 | ||
| 38 | 459311-4 | Giá giữ lò xoSPRING HOLDER | 1 | ||
| 39 | 347522-2 | Đế lò xoSPRING BASE | 1 | ||
| 40 | 232511-9 | Lò xo nén 17COMPRESSION SPRING 17 | 1 | ||
| 41 | 347735-5 | BúaHAMMER | 1 | ||
| 42 | 422457-9 | ĐệmCUSHION | 1 | ||
| 43 | 253804-1 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 45 | 319984-4 | Giá giữHOLDER | 1 | ||
| 46 | 252273-3 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 47 | 347729-0 | Chặn bộ đếmCOUNTER STOPPER | 1 | ||
| 48 | 422592-3 | Đệm bộ đếmCOUNTER CUSHION | 2 | ||
| 49 | 327591-9 | Đối trọngWEIGHT | 2 | ||
| 50 | 232630-1 | Lò xo nén 7COMPRESSION SPRING 7 | 2 | ||
| 51 | 327592-7 | Ống dẫn hướngGUIDE PIPE | 2 | ||
| 52 | 347525-6 | Tấm bánh răngGEAR PLATE | 1 | ||
| 53 | 266901-4 | Vít tự ren 4X14TAPPING SCREW 4X14 | 1 | ||
| 54 | 140K45-3 | Bánh răng thẳng 61 (nguyên bộ)SPUR GEAR 61 COMPLETE | 1 | ||
| 54-1 | 140Y96-0 | Bánh răng thẳng 61 (nguyên bộ)SPUR GEAR 61 COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 57 | 253353-8 | Long đen mỏng 10THIN WASHER 10 | 1 | ||
| 58 | 140K48-7 | Bánh răng thẳng 8 (nguyên bộ)SPUR GEAR 8 COMPLETE | 1 | ||
| 59 | 310945-7 | Khối khóaLOCK BLOCK | 1 | ||
| 60 | 232513-5 | Lò xo nén 3COMPRESSION SPRING 3 | 1 | ||
| 61 | 221961-3 | Bánh răng thẳng 27SPUR GEAR 27 | 3 | ||
| 62 | 227166-3 | Bánh răng trong 69INTERNAL GEAR 69 | 1 | ||
| 63 | 267053-4 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 64 | 629408-5 | Động cơ DCDC MOTOR | 1 | ||
| 65 | 922127-5 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 2 | ||
| 66 | 922112-8 | Bu lông lục giác chìm M4X10HEX. SOCKET HEAD BOLT M4X10 | 2 | ||
| 67 | 127632-9 | Cụm dẫn hướng thanh dẫnDRIVER GUIDE ASSEMBLY | 1 | Gồm các mục 68-73 | |
| 68 | 922102-1 | Bu lông lục giác chìm M4X6HEX. SOCKET HEAD BOLT M4X6 | 2 | ||
| 69 | 347685-4 | Dẫn hướng tay đòn tiếp điểmCONTACT ARM GUIDE | 1 | ||
| 70 | 347682-0 | Tay đòn tiếp điểmCONTACT ARM | 1 | ||
| 71 | 232607-6 | Lò xo nén 3COMPRESSION SPRING 3 | 1 | ||
| 72 | 347686-2 | Trên tiếp điểmCONTACT TOP | 1 | ||
| 73 | 140S54-0 | Nòng dẫn hướng (đầu bắn) (nguyên bộ)DRIVER GUIDE COMPLETE | 1 | ||
| 74 | 412496-7 | Nắp tay đòn tiếp điểmCONTACT ARM COVER | 1 | ||
| 75 | 632P86-8 | Bộ công tắcSWITCH UNIT | 1 | ||
| 76 | 347678-1 | Dẫn hướng thanh dẫn dướiUNDER DRIVER GUIDE | 1 | ||
| 76-1 | 347778-7 | Dẫn hướng thanh dẫn dướiUNDER DRIVER GUIDE | 1 | Mã thay thế: thay được cho nhau | |
| 77 | 412494-1 | Băng đạn chínhMAIN MAGAZINE | 1 | ||
| 78 | 347679-9 | Cần khóaLOCK LEVER | 1 | ||
| 79 | 256956-7 | Chốt 4PIN 4 | 1 | ||
| 80 | 257502-9 | Ống lót 5SLEEVE 5 | 1 | ||
| 81 | 232606-8 | Lò xo xoắn 8TORSION SPRING 8 | 1 | ||
| 82 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 1 | ||
| 83 | 347681-2 | Giá đỡSUPPORTER | 1 | ||
| 84 | 266192-7 | Vít tự ren 4X14TAPPING SCREW 4X14 | 2 | ||
| 85 | 140T65-1 | Thanh đẩy (nguyên bộ)PUSHER COMPLETE | 1 | ||
| 86 | 265A52-6 | Bu lông lục giác chìm M4X14HEX.SOCKET HEAD BOLT M4X14 | 1 | ||
| 87 | 162845-5 | Băng đạn phụSUB MAGAZINE | 1 | ||
| 88 | 231396-0 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 89 | 266197-7 | Vít trí lục giác chìm M10X12 (DOG POINT)H.S.SET SCREW(DOG POINT)M10X12 | 1 | ||
| 90 | 421637-4 | Đầu băng đạnMAGAZINE END | 1 | ||
| 91 | 412771-1 | Bộ chỉnhADJUSTER | 1 | ||
| 92 | 454627-2 | Dẫn hướng sâuDEPTH GUIDE | 1 | ||
| 93 | 266868-6 | Vít đầu lục giác chìm đầu tròn M5X8H.S.BUTTON HEAD SCREW M5X8 | 2 | ||
| 94 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 195246-2 | Kính bảo hộ an toànSAFETY GOGGLE | 1 | ||
| A02 | 251314-2 | Vít và M4X12+ SCREW M4X12 | 1 | ||
| A03 | 346317-0 | Móc treoHOOK | 1 | ||
| A04 | 422591-5 | Đầu chuyển đầu mũiNOSE ADAPTER | 1 | ||
| A06 | 140S88-3 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162302-3 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 835H54-4 | Khay trongINNER TRAY | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A07A | 8011T6-5 | Nhãn hộp nhựa DST421ZKDST421ZK PLASTIC CASE LABEL | 2 | Chỉ bản DST421ZK | |
| A07B | 8011T7-3 | Nhãn hộp nhựa DST421RFEDST421RFE PLASTIC CASE LABEL | 2 | Chỉ bản DST421RFE | |
| A08B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DST421RFE; gồm nhiều chi tiết | |
| A09B | 197600-6 | Bộ pin BL1830BBATTERY BL1830B SET | 2 | Chỉ bản DST421RFE | |
| A10B | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DST421RFE | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
