Sơ đồ chi tiết máy & phụ tùng Makita DTL301
Máy siết bu lông góc dùng pin · 44 mã phụ tùng · Áp dụng: DTL301Z
Tài liệu: Makita Việt Nam · bản 2025/08 · Xem bản gốc (PDF)

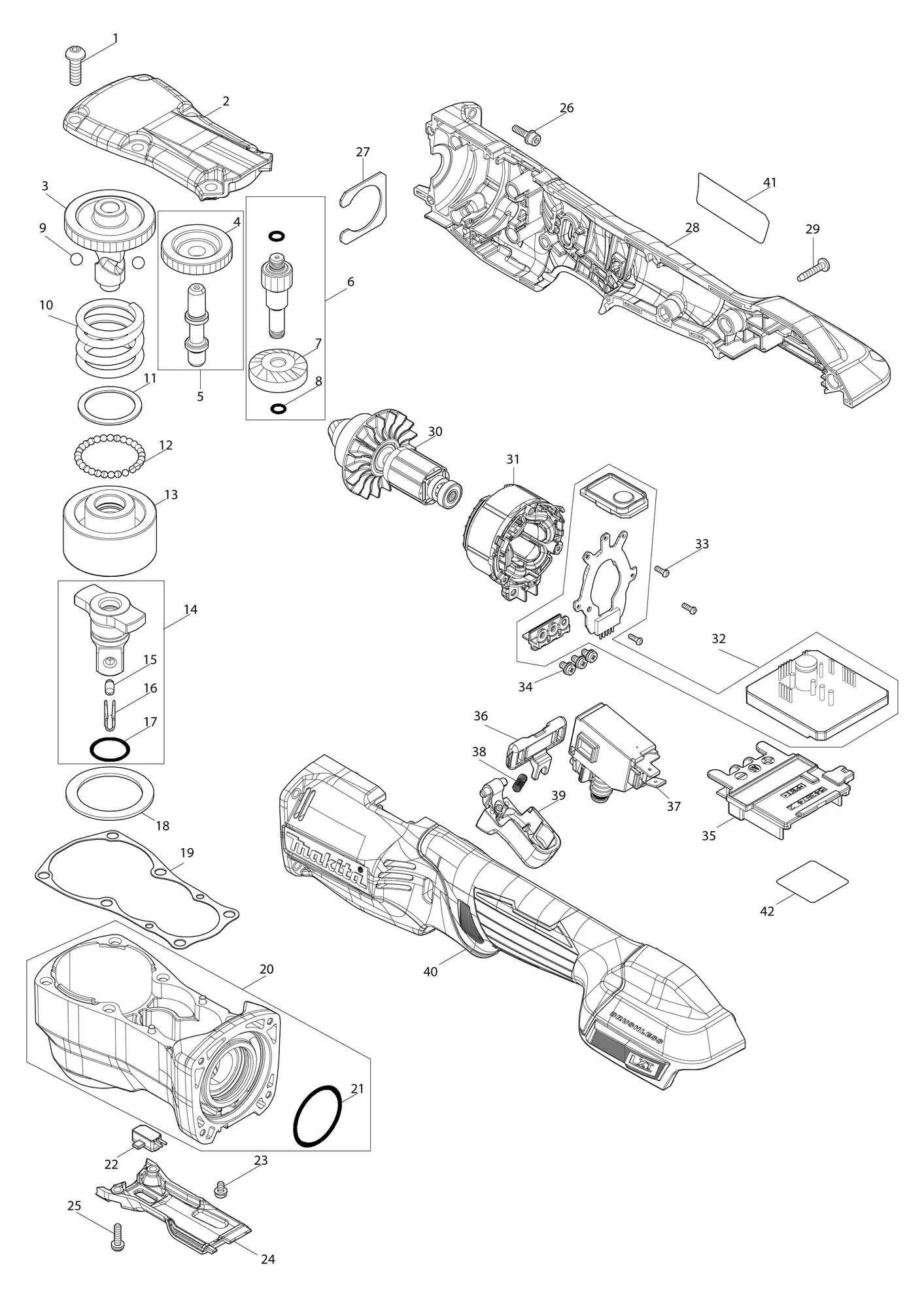

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 265E34-2 | Lục giác socketBUTTONHEADBOLTM5X1HEX.SOCKETBUTTONHEADBOLTM5X1 | 6 | ||
| 2 | 1411P3-4 | Nắp đầu (nguyên bộ)HEAD COVER COMPLETE | 1 | ||
| 3 | 327F38-9 | Trục chínhSPINDLE | 1 | ||
| 4 | 227C28-3 | Bánh răng thẳng 20SPUR GEAR 20 | 1 | ||
| 5 | 137357-7 | Cụm trục chính BSPINDLE B ASS'Y | 1 | Gồm các mục 4 | |
| 6 | 137356-9 | Cụm A trục chínhSPINDLE A ASS'Y | 1 | Gồm các mục 7,8 | |
| 7 | 227C25-9 | Bánh răng côn xoắn 26SPIRAL BEVEL GEAR 26 | 1 | ||
| 8 | 213021-5 | Gioăng chữ O 5O RING 5 | 2 | ||
| 9 | 216011-7 | Bi thép 5.6STEEL BALL 5.6 | 2 | ||
| 10 | 232615-7 | Lò xo nén 25COMPRESSION SPRING 25 | 1 | ||
| 11 | 267175-0 | Long đen phẳng 24FLAT WASHER 24 | 1 | ||
| 12 | 216019-1 | Bi thép 3STEEL BALL 3 | 29 | ||
| 13 | 327F39-7 | BúaHAMMER | 1 | ||
| 14 | 137378-9 | Cụm trục đeANVIL ASS'Y | 1 | Gồm các mục 15-17 | |
| 15 | 323675-1 | Chốt 4PIN 4 | 1 | ||
| 16 | 322045-1 | KẹpCLIP | 1 | ||
| 17 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | ||
| 18 | 267354-0 | Long đen phẳng 31FLAT WASHER 31 | 1 | ||
| 19 | 422C56-5 | GioăngGASKET | 1 | ||
| 20 | 137359-3 | Cụm đầu gócANGLE HEAD ASS'Y | 1 | Gồm các mục 21 | |
| 21 | 213437-4 | Gioăng chữ O 28O RING 28 | 1 | ||
| 22 | 620S46-0 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 23 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 1 | ||
| 24 | 4132X5-5 | NắpCOVER | 1 | ||
| 25 | 266816-5 | Vít đầu tròn và kèm long đen M3X12+ PAN HEAD SCREW M3X12 WITH WR | 2 | ||
| 26 | 251510-2 | H. S. HEAD BOLT M3X12 WITH WRM | 4 | ||
| 27 | 347D88-6 | TấmPLATE | 1 | ||
| 28 | 1831M9-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 40 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 29 | 266429-2 | Vít tự ren 3X16TAPPING SCREW 3X16 | 8 | ||
| 30 | 619906-7 | Rotor | 1 | ||
| 31 | 629D61-1 | Stator | 1 | ||
| 32 | 620S54-1 | Bộ điều khiển (nguyên bộ)CONTROLLER COMPLETE | 1 | ||
| 33 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 34 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 35 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 36 | 457469-3 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 37 | 650075-5 | Công tắc C3JW-6B-PA-8SWITCH C3JW-6B-PA-8 | 1 | ||
| 38 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 39 | 4132W2-4 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 40 | 1831M9-5 | Bộ vỏHOUSING SET | 1 | Gồm các mục 28 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 41 | 8151S3-8 | Nhãn máy DTL301DTL301 NAME PLATE | 1 | ||
| 42 | 8151S6-2 | Nhãn số seri DTL301DTL301 SERIAL NO. LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
