Sơ đồ chi tiết máy & phụ tùng Makita DTW1005
Máy siết bu lông dùng pin · 53 mã phụ tùng · Áp dụng: DTW1005Z
Tài liệu: Makita Việt Nam · bản 2025/04 · Xem bản gốc (PDF)

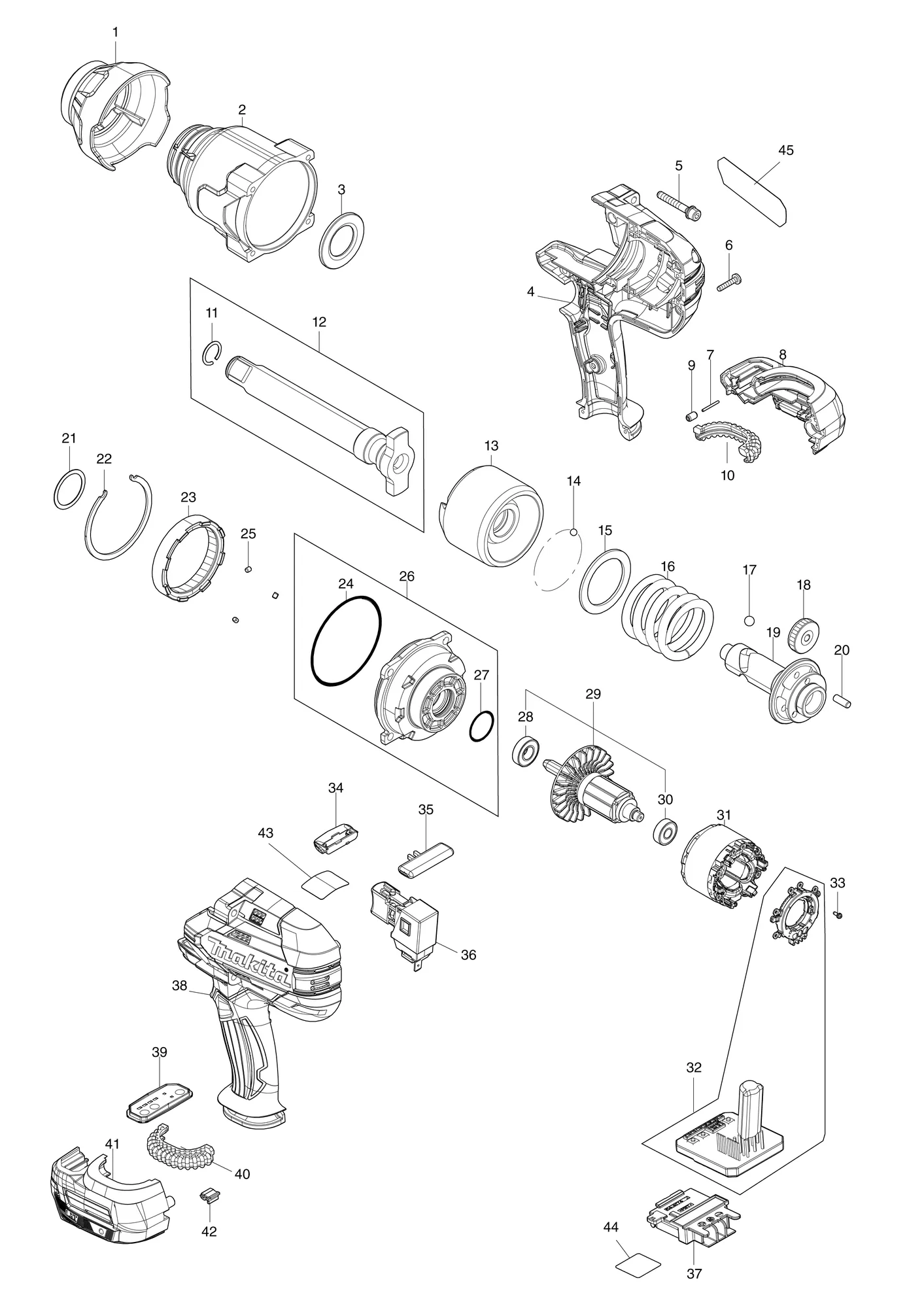

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 424978-7 | Đệm va đậpBUMPER | 1 | ||
| 2 | 1411D0-6 | Hộp búa (nguyên bộ)HAMMER CASE COMPLETE | 1 | ||
| 3 | 346948-5 | Long đen 25WASHER 25 | 1 | ||
| 4 | 1830A6-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 38 | |
| 5 | 265E44-9 | HEX.SOCKET HEAD BOLT M5X35 WRM | 4 | ||
| 5-1 | 265D13-4 | H.S.H.BOLT M5X35 WITH WRM | 4 | Mã thay thế: thay được cho nhau | |
| 5-2 | 265E44-9 | HEX.SOCKET HEAD BOLT M5X35 WRM | 4 | Mã thay thế: mã mới thay được mã cũ | |
| 6 | 265E16-4 | Vít tự ren 4X18TAPPING SCREW 4X18 | 9 | ||
| 7 | 268284-8 | Chốt 1.5PIN 1.5 | 1 | ||
| 8 | 183P89-0 | Bộ vỏ pinBATTERY HOUSING SET | 1 | Gồm các mục 41 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 9 | 263036-2 | Chốt cao su 5RUBBER PIN 5 | 1 | ||
| 10 | 422A56-3 | Cao su đệmCUSHION RUBBER | 1 | ||
| 11 | 232334-5 | Vòng hãm lò xo 16RING SPRING 16 | 1 | ||
| 12 | 137273-3 | Cụm trái đeANVIL L ASSY | 1 | Gồm các mục 11 | |
| 13 | 326612-4 | BúaHAMMER | 1 | ||
| 14 | 216002-8 | Bi thép 4.8STEEL BALL 4.8 | 29 | ||
| 15 | 267493-6 | Long đen phẳng 38FLAT WASHER 38 | 1 | ||
| 16 | 232935-9 | Lò xo nén 38COMPRESSION SPRING 38 | 1 | ||
| 17 | 216009-4 | Bi thép 7.1STEEL BALL 7.1 | 2 | ||
| 18 | 226880-8 | Bánh răng thẳng 24SPUR GEAR 24 | 3 | ||
| 19 | 326611-6 | Trục chínhSPINDLE | 1 | ||
| 20 | 268079-9 | Chốt 5PIN 5 | 3 | ||
| 21 | 267127-1 | Long đen phẳng 26FLAT WASHER 26 | 1 | ||
| 22 | 346947-7 | ChặnRETAINER | 1 | ||
| 23 | 227392-4 | Bánh răng thẳng trong 54INTERNAL SPUR GEAR 54 | 1 | ||
| 24 | 213720-9 | Gioăng chữ O 67O RING 67 | 1 | ||
| 25 | 263048-5 | Chốt cao su 3RUBBER PIN 3 | 3 | ||
| 26 | 137272-5 | Cụm bánh răng trongINTERNAL GEAR ASSY | 1 | Gồm các mục 24,27 | |
| 27 | 213961-7 | Gioăng chữ O 22O RING 22 | 1 | ||
| 28 | 210069-8 | Vòng bi 6900DDWBALL BEARING 6900DDW | 1 | ||
| 29 | 519593-1 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 28,30 | |
| 30 | 211022-7 | Vòng bi 607ZZBALL BEARING 607ZZ | 1 | ||
| 31 | 629B59-6 | Stator | 1 | ||
| 32 | 620R88-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 33 | 652119-7 | Vít đầu tròn M2X6PAN HEAD SCREW M2X6 | 6 | ||
| 34 | 620351-1 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 35 | 456268-0 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 36 | 141V82-6 | Công tắc (nguyên bộ)SWITCH COMPLETE | 1 | ||
| 37 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 38 | 1830A6-1 | Bộ vỏHOUSING SET | 1 | Gồm các mục 4 | |
| 39 | 1411C9-1 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | ||
| 40 | 422A56-3 | Cao su đệmCUSHION RUBBER | 1 | ||
| 41 | 183P89-0 | Bộ vỏ pinBATTERY HOUSING SET | 1 | Gồm các mục 8 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 42 | 424517-3 | ĐệmCUSHION | 1 | ||
| 43 | 8088R0-6 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 44 | 8150H0-1 | Nhãn số seri DTW1005DTW1005 SERIAL NO. LABEL | 1 | ||
| 45 | 8150G7-0 | Nhãn máy DTW1005DTW1005 NAME PLATE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 251314-2 | Vít đầu dù và M4X12+ TRUSS HEAD SCREW M4X12 | 1 | ||
| A02 | 347723-2 | Móc treoHOOK | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
