Sơ đồ chi tiết máy & phụ tùng Makita DTW302
Máy siết bu lông dùng pin · 61 mã phụ tùng · Áp dụng: DTW302RTJ
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

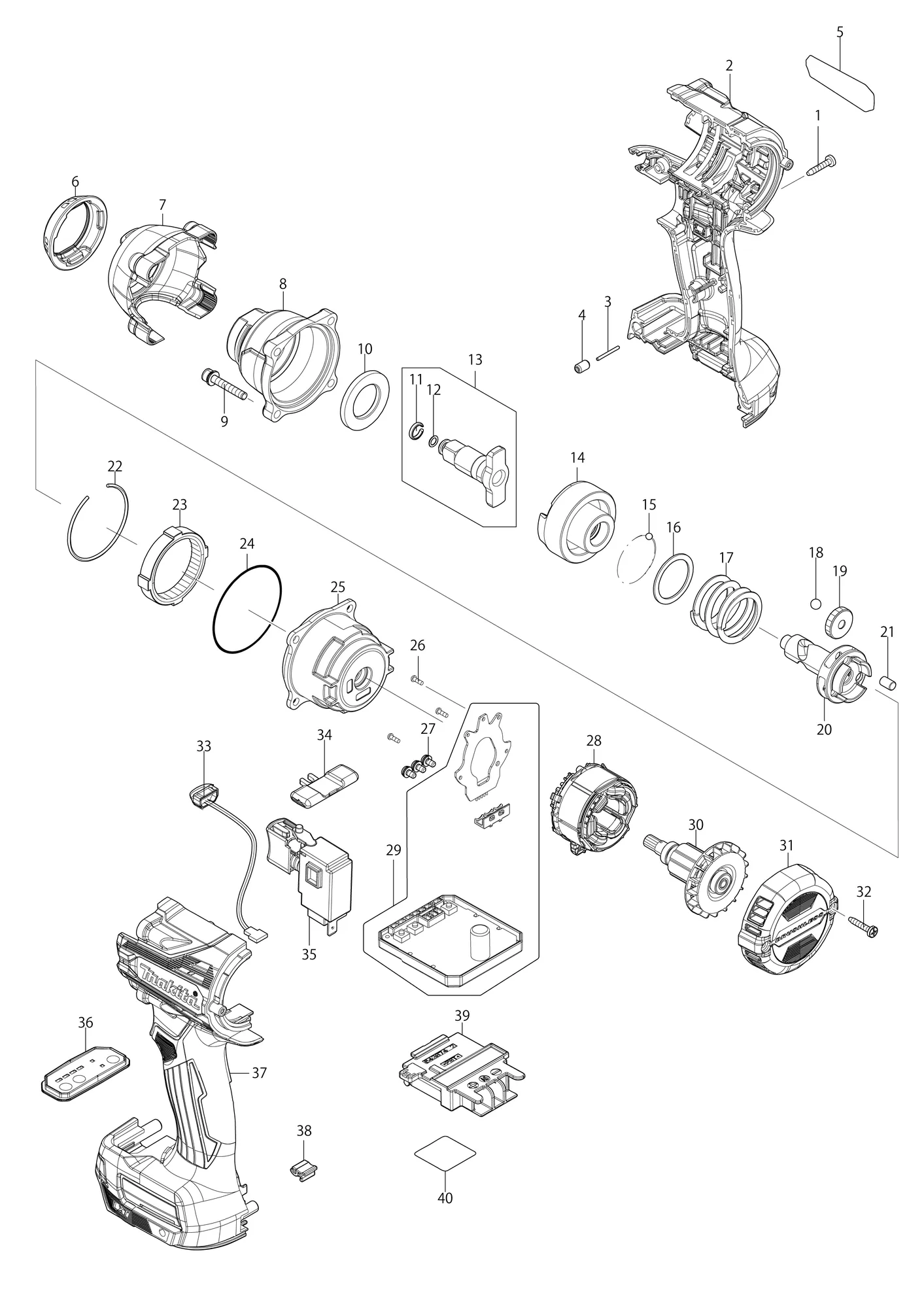

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 8 | ||
| 2 | 183P27-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 37 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 3 | 268284-8 | Chốt 1.5PIN 1.5 | 1 | ||
| 4 | 263036-2 | Chốt cao su 5RUBBER PIN 5 | 1 | ||
| 5 | 811V29-1 | Nhãn máy DTW302DTW302 NAME PLATE | 1 | ||
| 6 | 422584-2 | Đệm va đậpBUMPER | 1 | ||
| 7 | 412556-5 | Nắp hộp búaHAMMER CASE COVER | 1 | ||
| 8 | 141E94-7 | Hộp búa (nguyên bộ)HAMMER CASE COMPLETE | 1 | ||
| 9 | 265472-8 | Bu lông lục giác chìm M4X25HEX. SOCKET HEAD BOLT M4X25 | 4 | ||
| 10 | 261171-0 | Long đen nhựaNYLON WASHER | 1 | ||
| 11 | 233943-3 | Vòng hãm lò xo 8RING SPRING 8 | 1 | ||
| 12 | 213960-9 | Gioăng chữ O 5O RING 5 | 1 | ||
| 13 | 136510-2 | Cụm trục đeANVIL ASS'Y | 1 | Gồm các mục 11,12 | |
| 14 | 327892-5 | BúaHAMMER | 1 | ||
| 15 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 | 24 | ||
| 16 | 267175-0 | Long đen phẳng 24FLAT WASHER 24 | 1 | ||
| 17 | 234322-8 | Lò xo nén 25COMPRESSION SPRING 25 | 1 | ||
| 18 | 216011-7 | Bi thép 5.6STEEL BALL 5.6 | 2 | ||
| 19 | 227338-0 | Bánh răng thẳng 22SPUR GEAR 22 | 3 | ||
| 20 | 327573-1 | Trục chínhSPINDLE | 1 | ||
| 21 | 268311-1 | Chốt 5PIN 5 | 3 | ||
| 22 | 233910-8 | Vòng hãm lò xo 43RING SPRING 43 | 1 | ||
| 23 | 227337-2 | Bánh răng trong 51INTERNAL GEAR 51 | 1 | ||
| 24 | 213785-1 | Gioăng chữ O 49O-RING 49 | 1 | ||
| 25 | 140T37-6 | Vỏ hộp số trong (nguyên bộ)INTERNAL GEAR CASE COMPLETE | 1 | ||
| 26 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 27 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 28 | 629477-6 | Stator | 1 | ||
| 28-1 | 629A98-0 | Stator | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 29 | 620C64-2 | Bộ điều khiểnCONTROLLER | 1 | ||
| 30 | 619626-3 | Rotor | 1 | ||
| 31 | 412555-7 | Nắp sauREAR COVER | 1 | ||
| 32 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 2 | ||
| 33 | 620521-2 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 34 | 455053-8 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 35 | 651443-5 | Công tắc C3JR-4BSWITCH C3JR-4B | 1 | ||
| 36 | 140T43-1 | Tấm công tắc (nguyên bộ)SWITCH PLATE COMPLETE | 1 | ||
| ↳ C10 | 8012S9-8 | Nhãn công tắcSWITCH LABEL | 1 | ||
| 37 | 183P27-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 2 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 252126-6 | Đai ốc hãm lục giác M4-7HEX. LOCK NUT M4-7 | 2 | ||
| 38 | 424517-3 | ĐệmCUSHION | 1 | ||
| 39 | 643874-2 | Cầu đấu dâyTERMINAL | 1 | ||
| 40 | 811V33-0 | Nhãn số seri DTW302DTW302 SERIAL NO. LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 266622-8 | Vít đầu dù và M4X12+ TRUSS HEAD SCREW M4X12 | 1 | ||
| A02 | 346317-0 | Móc treoHOOK | 1 | ||
| A03B | 821550-0 | Hộp nhựa đầu nối (TYPE 2)CONNECTOR PLASTIC CASE (TYPE2) | 1 | Chỉ bản DTW302RTJ | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A04B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DTW302RTJ; gồm nhiều chi tiết | |
| A05B | 197280-8 | Bộ pin BL1850BBATTERY BL1850B SET | 2 | Chỉ bản DTW302RTJ | |
| A06B | 450128-8 | Nắp pinBATTERY COVER | 1 | Chỉ bản DTW302RTJ | |
| A07B | 835L10-8 | Khay trongINNER TRAY | 1 | Chỉ bản DTW302RTJ | |
| A08 | 197941-0 | Bộ móc treo dụng cụ (WITH STRAP)TOOL HANGER SET(WITH STRAP) | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 161464-4 | Dây đeo vaiSHOULDER STRAP | 1 | ||
| ↳ C20 | 197940-2 | Bộ móc treo dụng cụTOOL HANGER SET | 1 | ||
| ↳ C30 | 266622-8 | Vít đầu dù và M4X12+ TRUSS HEAD SCREW M4X12 | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A09B | 8039T7-7 | Nhãn hộp nhựa DTW302RTJDTW302RTJ PLASTIC CASE LABEL | 2 | Chỉ bản DTW302RTJ | |
| A10B | 8039T6-9 | Nhãn chỉ báo DTW302RTJDTW302RTJ INDICATION LABEL | 1 | Chỉ bản DTW302RTJ | |
| Phụ kiện mua thêm | |||||
| E01 | 163400-6 | Dây đeo tayHANDSTRAP | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
