Sơ đồ chi tiết máy & phụ tùng Makita DUR191U
Máy đánh cạnh cỏ dùng pin · 108 mã phụ tùng · Áp dụng: DUR191URT1
Tài liệu: Makita Việt Nam · bản 2021/06 · Xem bản gốc (PDF)

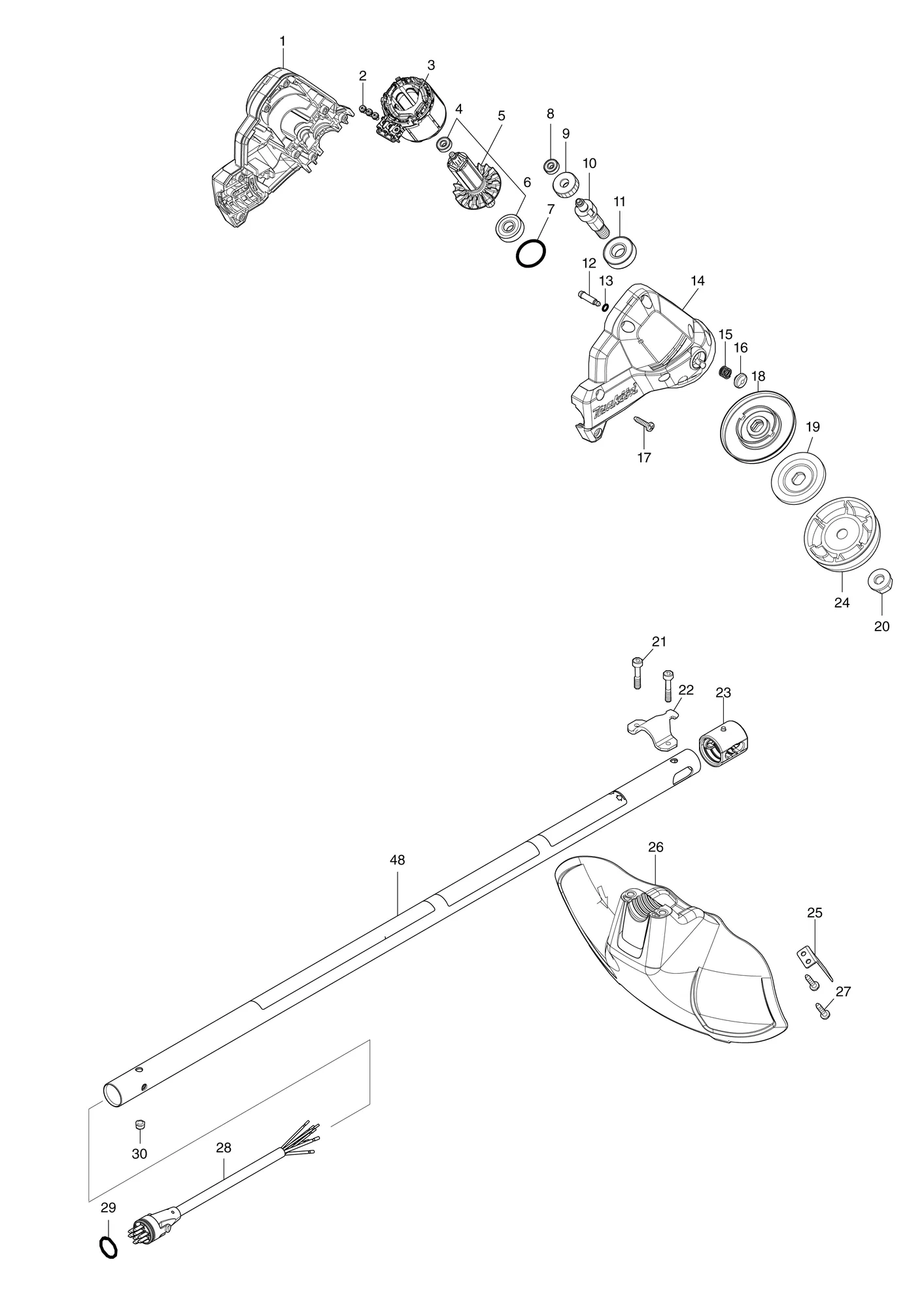

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 183P06-0 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 14 | |
| 2 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 3 | 629248-1 | Stator | 1 | ||
| 4 | 210215-3 | Vòng bi 695ZZBALL BEARING 695ZZ | 1 | ||
| 5 | 510449-1 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 4,6 | |
| 6 | 210049-4 | Vòng bi 609ZZBALL BEARING 609ZZ | 1 | ||
| 7 | 213380-7 | Gioăng chữ O 24O RING 24 | 1 | ||
| 8 | 210215-3 | Vòng bi 695ZZBALL BEARING 695ZZ | 1 | ||
| 9 | 221492-2 | Bánh răng nghiêng 26HELICAL GEAR 26 | 1 | ||
| 10 | 327542-2 | Trục dao cắtCUTTER SHAFT | 1 | ||
| 11 | 211131-2 | Vòng bi 6001DDWBALL BEARING 6001DDW | 1 | ||
| 12 | 256546-6 | Chốt vai 4SHOULDER PIN 4 | 1 | ||
| 13 | 213021-5 | Gioăng chữ O 5O RING 5 | 1 | ||
| 14 | 183P06-0 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 1 | |
| 15 | 233072-2 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 16 | 412408-0 | Nắp chốtPIN CAP | 1 | ||
| 17 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 8 | ||
| 18 | 140T23-7 | Long đen đỡ (nguyên bộ)RECEIVE WASHER COMPLETE | 1 | ||
| 19 | 347668-4 | Long đen kẹpCLAMP WASHER | 1 | ||
| 20 | 264025-0 | Đai ốc lục giác M10-17HEX. NUT M10-17 | 1 | ||
| 21 | 251513-6 | Bu lông lục giác chìm M5X25H.S.H.BOLT M5X25 | 2 | ||
| 22 | 347667-6 | Kẹp bảo vệPROTECTOR CLAMP | 1 | ||
| 23 | 424567-8 | Ống bọc cao su 24RUBBER SLEEVE 24 | 1 | ||
| 24 | 168526-9 | CốcCUP | 1 | ||
| 25 | 346855-2 | Dao cắtCUTTER | 1 | ||
| 26 | 412392-9 | Bảo vệPROTECTOR | 1 | ||
| 27 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 28 | 699088-1 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 29 | 213275-4 | Gioăng chữ O 18O RING 18 | 1 | ||
| 30 | 326880-9 | Chốt chặn BSTOPPER PIN B | 1 | ||
| 31 | 454304-6 | Nắp khớp nốiJOINT COVER | 1 | ||
| 32 | 233604-5 | Lò xo xoắn 3TORSION SPRING 3 | 1 | ||
| 33 | 454303-8 | Cần khóaLOCK LEVER | 1 | ||
| 34 | 233211-4 | Lò xo nén 2COMPRESSION SPRING 2 | 1 | ||
| 35 | 265596-0 | Bu lông lục giác M6X40HEX.BOLT M6X40 | 1 | ||
| 36 | 922311-2 | Bu lông lục giác chìm M6X12HEX. SOCKET HEAD BOLT M6X12 | 1 | ||
| 37 | 319531-1 | Khớp nối B 24JOINT 24 B | 1 | ||
| 38 | 922342-1 | Bu lông lục giác chìm M6X25HEX. SOCKET HEAD BOLT M6X25 | 1 | ||
| 39 | 258010-3 | Chốt đàn hồi 2.5-25SPRING PIN 2.5-25 | 2 | ||
| 40 | 253332-6 | Long đen mỏng 6THIN WASHER 6 | 1 | ||
| 41 | 213105-9 | Gioăng chữ O 11O RING 11 | 1 | ||
| 42 | 252159-1 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 43 | 931302-2 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 44 | 961014-3 | Vòng chặn E-8STOP RING E-8 | 1 | ||
| 45 | 272268-0 | Cần gạt 94LEVER 94 | 1 | ||
| 46 | 213275-4 | Gioăng chữ O 18O RING 18 | 1 | ||
| 47 | 699087-3 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 48 | 140T22-9 | Ống A (nguyên bộ)PIPE COMPLETE A | 1 | ||
| ↳ C10 | 819N87-3 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| ↳ C20 | 819312-8 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| 49 | 318272-6 | Giá giữ tay cầm 1HANDLE HOLDER 1 | 1 | ||
| 50 | 319705-4 | Giá giữ tay cầmHANDLE HOLDER | 1 | ||
| 51 | 144374-0 | Tay cầm (nguyên bộ)HANDLE COMPLETE | 1 | ||
| 52 | 319703-8 | Kẹp ốngPIPE CLAMP | 1 | ||
| 53 | 327547-2 | Ống BPIPE B | 1 | ||
| 54 | 922241-7 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 4 | ||
| 55 | 922241-7 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 2 | ||
| 56 | 347116-3 | Móc treoHANGER | 1 | ||
| 57 | 922212-4 | Bu lông lục giác chìm M5X12HEX. SOCKET HEAD BOLT M5X12 | 1 | ||
| 59 | 457458-8 | KẹpCLAMP | 2 | ||
| 60 | 346248-3 | Kẹp 24CLAMP 24 | 1 | ||
| 61 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 62 | 183N99-5 | Bộ tay cầm phụGRIP SET | 1 | Gồm các mục 72 | |
| ↳ C10 | 252180-0 | Đai ốc hãm lục giác M5-8HEX. LOCK NUT M5-8 | 1 | ||
| 63 | 140T18-0 | Bộ điều khiển phụ (nguyên bộ)SUB CONTROLLER COMPLETE | 1 | ||
| ↳ C10 | 8010M7-8 | Nhãn công tắcSWITCH LABEL | 1 | ||
| ↳ C20 | 8010M8-6 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 64 | 632E40-6 | Bộ công tắcSWITCH UNIT | 1 | ||
| 65 | 455629-1 | Cần gạt tắt khóaLOCK OFF LEVER | 1 | ||
| 66 | 233621-5 | Lò xo xoắn 9TORSION SPRING 9 | 1 | ||
| 67 | 455816-2 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 68 | 233612-6 | Lò xo xoắn 10TORSION SPRING 10 | 1 | ||
| 69 | 687260-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 70 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 71 | 699148-9 | Bộ dây nguồnPOWER SUPPLY CORD UNIT | 1 | ||
| 72 | 183N99-5 | Bộ tay cầm phụGRIP SET | 1 | Gồm các mục 62 | |
| ↳ C10 | 252180-0 | Đai ốc hãm lục giác M5-8HEX. LOCK NUT M5-8 | 1 | ||
| 73 | 183P07-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 80 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 73-1 | 183T27-6 | Bộ vỏHOUSING SET | 1 | Gồm các mục 80; Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 422749-6 | Tấm cao suRUBBER SHEET | 1 | ||
| 74 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 5 | ||
| 75 | 620C56-1 | Bộ điều khiểnCONTROLLER | 1 | ||
| 75-1 | 620F98-3 | Bộ điều khiểnCONTROLLER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 76 | 687260-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 77 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 78 | 911258-5 | Vít đầu tròn M5X35PAN HEAD SCREW M5X35 | 1 | ||
| 79 | 644809-6 | Cầu đấu dâyTERMINAL | 1 | ||
| 80 | 183P07-8 | Bộ vỏHOUSING SET | 1 | Gồm các mục 73 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 80-1 | 183T27-6 | Bộ vỏHOUSING SET | 1 | Gồm các mục 73; Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| ↳ C20 | 422749-6 | Tấm cao suRUBBER SHEET | 1 | ||
| 81 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 82 | 857D15-0 | Nhãn máy DUR191UDUR191U NAME PLATE | 1 | ||
| 83 | 857D18-4 | Nhãn số seri DUR191UDUR191U SERIAL NO. LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 125520-4 | Cụm đaiBAND ASSEMBLY | 1 | ||
| A02 | 456924-2 | Nắp dụng cụTOOL COVER | 1 | ||
| A03 | 195150-5 | Bộ lưỡi dao cắtCUTTER BLADE SET | 1 | ||
| A04 | 783013-3 | Thanh dẫn hộp 16-17BOX DRIVER 16-17 | 1 | ||
| A06 | 831304-7 | Túi phụ kiệnACCESSORY BAG | 1 | ||
| A07B | 450128-8 | Nắp pinBATTERY COVER | 2 | Chỉ bản DUR191URT1 | |
| A08B | 197280-8 | Bộ pin BL1850BBATTERY BL1850B SET | 2 | Chỉ bản DUR191URT1 | |
| A09B | ***DC18RC | Sạc nhanh DC18RCDC18RC FAST CHARGER | 1 | Chỉ bản DUR191URT1; gồm nhiều chi tiết | |
| A10 | 195246-2 | Kính bảo hộ an toànSAFETY GOGGLE | 1 | ||
| A12 | 424596-1 | Nắp 24CAP 24 | 1 | ||
| A13 | 783202-0 | Chìa lục giác 4HEX. WRENCH 4 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
