Sơ đồ chi tiết máy & phụ tùng Makita HB501
Máy khoan từ · 119 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2026/02 · Xem bản gốc (PDF)

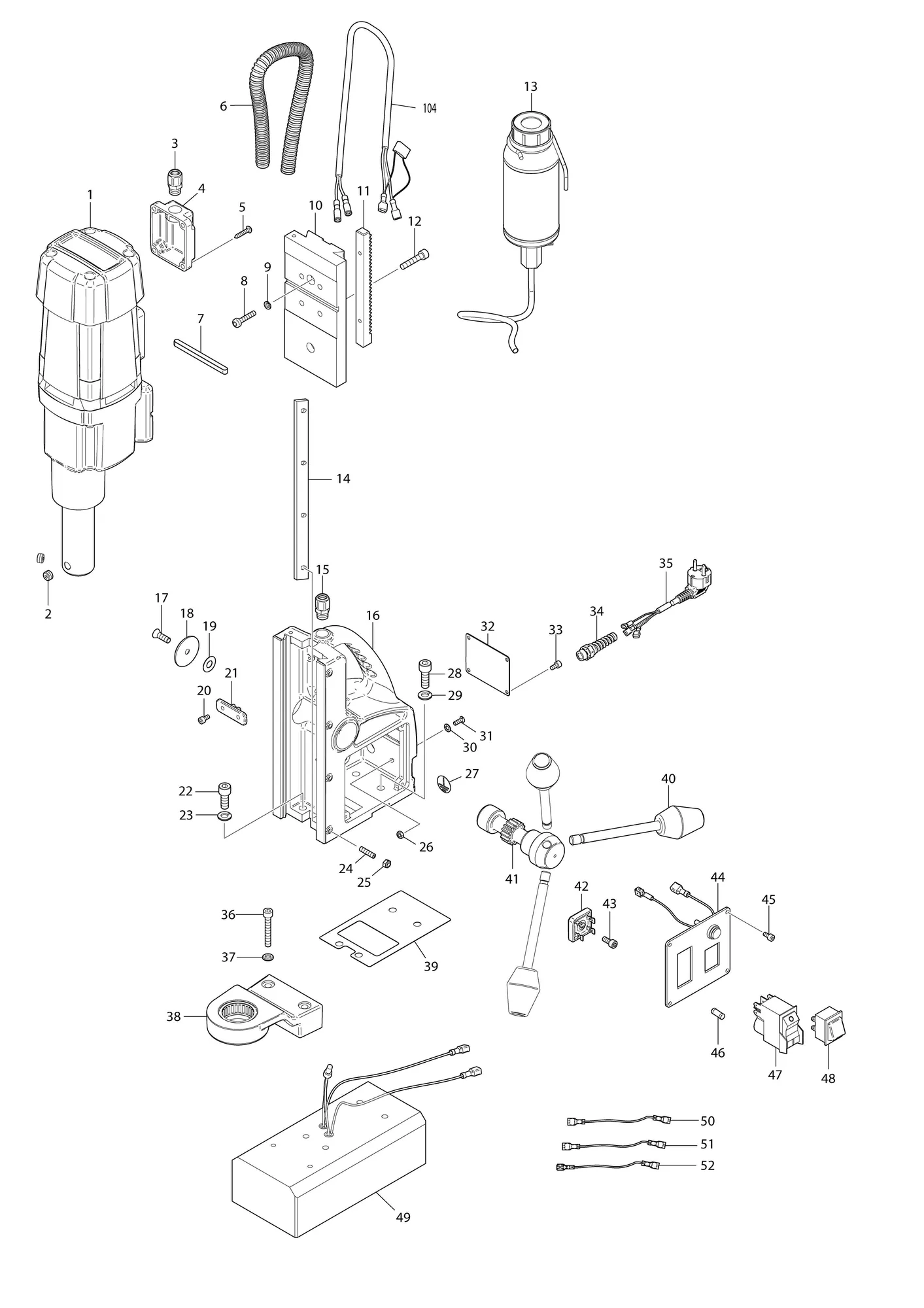

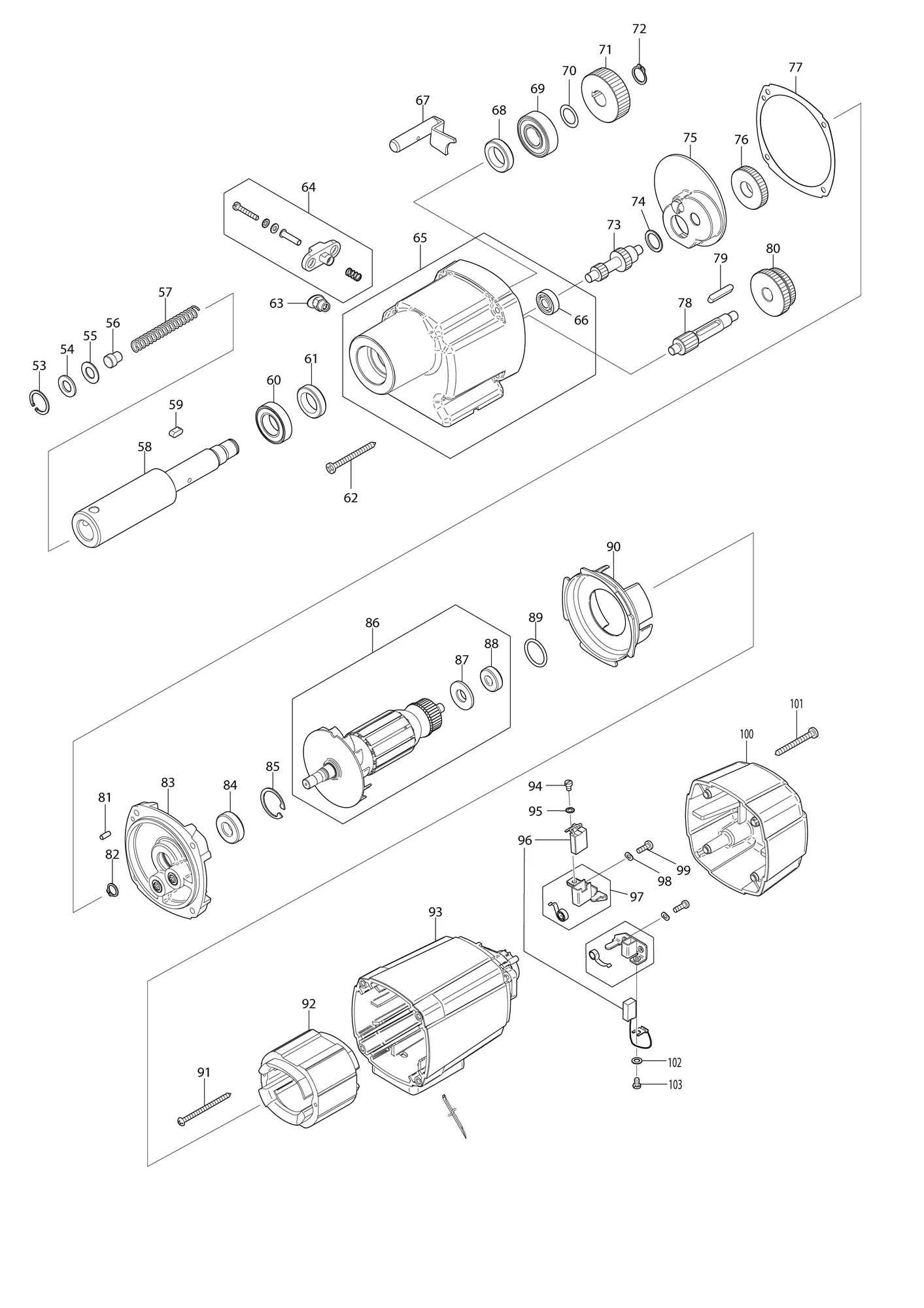

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | ES00000049 | Bộ máy khoanDRILL UNIT | 1 | Gồm các mục 53-65,67-86,89-103 | |
| 2 | ES00000066 | Vít trí đầu lục giác chìm M8X8HEX SOCKET HEAD SET SCREW M8X8 | 2 | ||
| 2-1 | ES00000121 | Vít trí đầu lục giác chìm M10XHEX SOCKET HEAD SET SCREW M10X | 2 | Mã thay thế: không thay được cho nhau | |
| 3 | ES00000050 | Ốc siết cáp PG9CABLE GLAND PG9 | 1 | ||
| 4 | ES00000125 | Nắp bênSIDE COVER | 1 | ||
| 5 | ES00000126 | Vít tự ren 4.8X19TAPPING SCREW 4.8X19 | 4 | ||
| 6 | ES00000062 | Ống ruột gà 10X300CORRUGATED TUBE 10X300 | 1 | ||
| 7 | ES00000039 | Then 6-6-80KEY 6-6-80 | 1 | ||
| 8 | ES00000060 | Bu lông lục giác chìm M5X25HEX SOCKET HEAD BOLT M5X25 | 2 | ||
| 9 | ES00000061 | Long đen có răng 5TOOTHED WASHER 5 | 2 | ||
| 10 | ES00000040 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 11 | ES00000059 | Thanh răngRACK | 1 | ||
| 12 | ES00000041 | Bu lông lục giác chìm M6X30HEX SOCKET HEAD BOLT M6X30 | 4 | ||
| 13 | ES00000051 | Cụm bình dung dịch làm mátCOOLANT BOTTLE ASSY | 1 | ||
| 14 | ES00000057 | Đồng thau tấm thanh chèn dẫn hướngGUIDE GIB PLATE BRASS | 1 | ||
| 15 | ES00000050 | Ốc siết cáp PG9CABLE GLAND PG9 | 1 | ||
| 16 | ES00000042 | Cụm thân chínhMAIN BODY ASSY | 1 | ||
| 17 | ES00000052 | Vít đầu bằng M6X16COUNTERSUNK SCREW M6X16 | 1 | ||
| 18 | ES00000053 | Tấm chặn 36RETAINER PLATE 36 | 1 | ||
| 19 | ES00000054 | Long đen phẳng mỏng 9THIN FLAT WASHER 9 | 1 | ||
| 20 | ES00000038 | Vít lục giác chìm M4X8HEX SOCKET HEAD SCREW M4X8 | 2 | ||
| 21 | ES00000055 | Kẹp dây nguồnCORD CLAMP | 1 | ||
| 22 | ES00000044 | Vít lục giác chìm M8X20HEX SOCKET HEAD SCREW M8X20 | 2 | ||
| 23 | ES00000043 | Long đen có răng 8TOOTHED WASHER 8 | 2 | ||
| 24 | ES00000046 | Vít trí lục giác chìm M5X20HEX SOCKET SET SCREW M5X20 | 4 | ||
| 25 | ES00000047 | Đai ốc lục giác M5HEX NUT M5 | 4 | ||
| 26 | ES00000068 | Đai ốc lục giác M4HEX NUT M4 | 1 | ||
| 27 | ES00000072 | Nhãn vạch nối đấtEARTH MARK LABEL | 1 | ||
| 28 | ES00000045 | Vít lục giác chìm M8X25HEX SOCKET HEAD SCREW M8X25 | 2 | ||
| 29 | ES00000043 | Long đen có răng 8TOOTHED WASHER 8 | 2 | ||
| 30 | ES00000006 | Long đen có răng 4TOOTHED WASHER 4 | 1 | ||
| 31 | ES00000067 | Vít đầu bằng M4X20COUNTERSUNK HEAD SCREW M4X20 | 1 | ||
| 32 | ES00000056 | Nhãn máyNAME PLATE | 1 | ||
| 33 | ES00000038 | Vít lục giác chìm M4X8HEX SOCKET HEAD SCREW M4X8 | 4 | ||
| 34 | ES00000058 | Nắp chặn dây cáp xoắnSPIRAL CABLE GLAND | 1 | ||
| 35 | ES00000033 | Dây nguồn H05VV-F 3X1X3.1EUPOWER CABLE H05VV-F 3X1X3.1EU | 1 | ||
| 36 | ES00000123 | Vít lục giác chìm M6X40HEX SOCKET HEAD SCREW M6X40 | 2 | ||
| 37 | ES00000124 | Long đen phẳng 6FLAT WASHER 6 | 2 | ||
| 38 | ES00000122 | Cụm NBR giá đỡNBR BRACKET ASSY | 1 | ||
| 39 | ES00000065 | GioăngGASKET | 1 | ||
| 40 | ES00000032 | Cần gạt tay cầmHANDLE LEVER | 3 | ||
| 41 | ES00000048 | Trục bánh răng nhỏ cho nângPINION GEAR SHAFT FOR LIFTING | 1 | ||
| 42 | ES00000063 | Chỉnh lưu cầuBRIDGE RECTIFIER | 1 | ||
| 43 | ES00000064 | Bu lông lục giác chìm M5X12HEX SOCKET HEAD BOLT M5X12 | 1 | ||
| 44 | ES00000034 | Tấm công tắc kèm giá giữ cầu chìSWITCH PLATE WITH FUSE HOLDER | 1 | ||
| 45 | ES00000038 | Vít lục giác chìm M4X8HEX SOCKET HEAD SCREW M4X8 | 4 | ||
| 46 | ES00000035 | Gốm cầu chì 2A 250VAC 5X20MMFUSE CERAMIC 2A 250VAC 5X20MM | 1 | ||
| 47 | ES00000037 | Công tắc cho máy khoanSWITCH FOR DRILL | 1 | ||
| 48 | ES00000036 | Công tắc cho nam châmSWITCH FOR MAGNET | 1 | ||
| 49 | ES00000031 | Cụm đế điện từELECTROMAGNETIC BASE ASSY | 1 | ||
| 50 | ES00000069 | Cụm dây dẫn (đen)LEAD WIRE ASSY BLACK | 1 | ||
| 51 | ES00000070 | Cụm dây dẫn (đỏ)LEAD WIRE ASSY RED | 1 | ||
| 52 | ES00000071 | Vàng cụm dây dẫnLEAD WIRE ASSY YELLOW | 1 | ||
| 53 | ES00000029 | Phanh R-19RETAINING RING R-19 | 1 | ||
| 54 | ES00000112 | Long đen nhômALUMINUM WASHER | 1 | ||
| 55 | ES00000111 | Long đen cao suRUBBER WASHER | 1 | ||
| 56 | ES00000110 | Piston | 1 | ||
| 57 | ES00000109 | Lò xo nénCOMPRESSION SPRING | 1 | ||
| 58 | ES00000104 | Ống lótSLEEVE | 1 | ||
| 59 | ES00000103 | Then 5-5-12KEY 5-5-12 | 1 | ||
| 60 | ES00000107 | Vòng bi 6904RSBALL BEARING 6904RS | 1 | ||
| 61 | ES00000100 | Phớt dầu 20X30X7OIL SEAL 20X30X7 | 1 | ||
| 62 | ES00000106 | Vít tự ren 4.8X55TAPPING SCREW 4.8X55 | 4 | ||
| 63 | ES00000030 | Khớp nối đẩy 1/81/8 PUSH JOINT | 1 | ||
| 64 | ES00000105 | Bộ cần chuyển sốSPEED CHANGE LEVER SET | 1 | ||
| 65 | ES00000095 | Cụm vỏ hộp sốGEAR HOUSING ASSY | 1 | Gồm các mục 66 | |
| 66 | ES00000014 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 67 | ES00000101 | Càng chuyển sốSHIFT FORK | 1 | ||
| 68 | ES00000100 | Phớt dầu 20X30X7OIL SEAL 20X30X7 | 1 | ||
| 69 | ES00000099 | Vòng bi 6203RSBALL BEARING 6203RS | 1 | ||
| 70 | ES00000098 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 71 | ES00000097 | Bánh răng thẳng 45SPUR GEAR 45 | 1 | ||
| 72 | ES00000096 | Phanh S-15RETAINING RING S-15 | 1 | ||
| 73 | ES00000094 | Bánh răng thẳng 11/17SPUR GEAR 11/17 | 1 | ||
| 74 | ES00000108 | Tấm miếng đệmSPACER PLATE | 1 | ||
| 75 | ES00000093 | Chắn mỡGREASE BARRIER | 1 | ||
| 76 | ES00000092 | Bánh răng nghiêng 33HELICAL GEAR 33 | 1 | ||
| 77 | ES00000102 | Gioăng vỏ hộp sốGEAR HOUSING GASKET | 1 | ||
| 78 | ES00000090 | Bánh răng thẳng 12SPUR GEAR 12 | 1 | ||
| 79 | ES00000091 | Then 5-5-28KEY 5-5-28 | 1 | ||
| 80 | ES00000089 | Bánh răng thẳng 34/40SPUR GEAR 34/40 | 1 | ||
| 81 | ES00000022 | Chốt định vị 4X12LOCATING PIN 4X12 | 1 | ||
| 82 | ES00000087 | Phanh S-11RETAINING RING S-11 | 1 | ||
| 83 | ES00000088 | Cụm nắp hộp sốGEAR HOUSING COVER ASSY | 1 | ||
| 84 | ES00000018 | Vòng bi 6001ZZBALL BEARING 6001ZZ | 1 | ||
| 85 | ES00000017 | Phanh R-28RETAINING RING R-28 | 1 | ||
| 86 | ES00000086 | Cụm rotor 220-240VARMATURE ASSY 220-240V | 1 | Gồm các mục 87,88 | |
| 87 | ES00000015 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 88 | ES00000014 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 89 | ES00000013 | Gioăng chữ OO RING | 1 | ||
| 90 | ES00000085 | Tấm chắnBAFFLE PLATE | 1 | ||
| 91 | ES00000084 | Vít tự ren 3.9X60TAPPING SCREW 3.9X60 | 2 | ||
| 92 | ES00000083 | Cụm stator 220-240VSTATOR ASSY 220-240V | 1 | ||
| 93 | ES00000082 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 94 | ES00000005 | Đồng thau vít đầu tròn M4X8PAN HEAD SCREW M4X8 BRASS | 1 | ||
| 95 | ES00000006 | Long đen có răng 4TOOTHED WASHER 4 | 1 | ||
| 96 | ES00000001 | Cặp chổi than máy cắt tự độngAUTO CUT-OFF CARBON BRUSH PAIR | 1 | ||
| 97 | ES00000002 | Cụm giá chổi thanBRUSH HOLDER ASSY | 2 | ||
| 98 | ES00000004 | Long đen sóng 4WAVE WASHER 4 | 4 | ||
| 99 | ES00000003 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 4 | ||
| 100 | ES00000081 | Nắp giá chổi thanBRUSH HOLDER COVER | 1 | ||
| 101 | ES00000007 | Vít tự ren 4.8X45TAPPING SCREW 4.8X45 | 4 | ||
| 102 | ES00000006 | Long đen có răng 4TOOTHED WASHER 4 | 1 | ||
| 103 | ES00000005 | Đồng thau vít đầu tròn M4X8PAN HEAD SCREW M4X8 BRASS | 1 | ||
| 104 | ES00000073 | Cụm dây cáp H05VV-F 3X1X0.7H05VV-F CABLE 3X1X0.7 ASSY | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | ES00000129 | Hộp nhựa đựng máyPLASTIC CASE | 1 | ||
| A02 | ES00000076 | Chốt tâm 8X105CENTER PIN 8X105 | 1 | ||
| Phụ tùng | |||||
| A02-1 | ES00000076 | Chốt tâm 8X105CENTER PIN 8X105 | 1 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A03 | ES00000075 | Chốt tâm 6X104CENTER PIN 6X104 | 1 | ||
| Phụ tùng | |||||
| A03-1 | ES00000075 | Chốt tâm 6X104CENTER PIN 6X104 | 1 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A04 | ES00000077 | Hộp chốt tâmCENTER PIN CASE | 2 | ||
| A05 | ES00000121 | Vít trí đầu lục giác chìm M10XHEX SOCKET HEAD SET SCREW M10X | 4 | ||
| A06 | ES00000074 | Dây đai an toànSAFETY BELT | 1 | ||
| A07 | ES00000035 | Gốm cầu chì 2A 250VAC 5X20MMFUSE CERAMIC 2A 250VAC 5X20MM | 1 | ||
| A08 | 783208-8 | Cờ lê lục giác 2.5 | 1 | ||
| A09 | 783201-2 | Cờ lê lục giác 3 | 1 | ||
| A10 | 783202-0 | Cờ lê lục giác 4 | 1 | ||
| A11 | 783217-7 | Cờ lê lục giác 5 | 1 | ||
| A12 | ES00000078 | Cờ lê tổ hợp 8MMCOMBINATION WRENCH 8MM | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
