Sơ đồ chi tiết máy & phụ tùng Makita HG6530V
Máy thổi hơi nóng · 23 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/02 · Xem bản gốc (PDF)

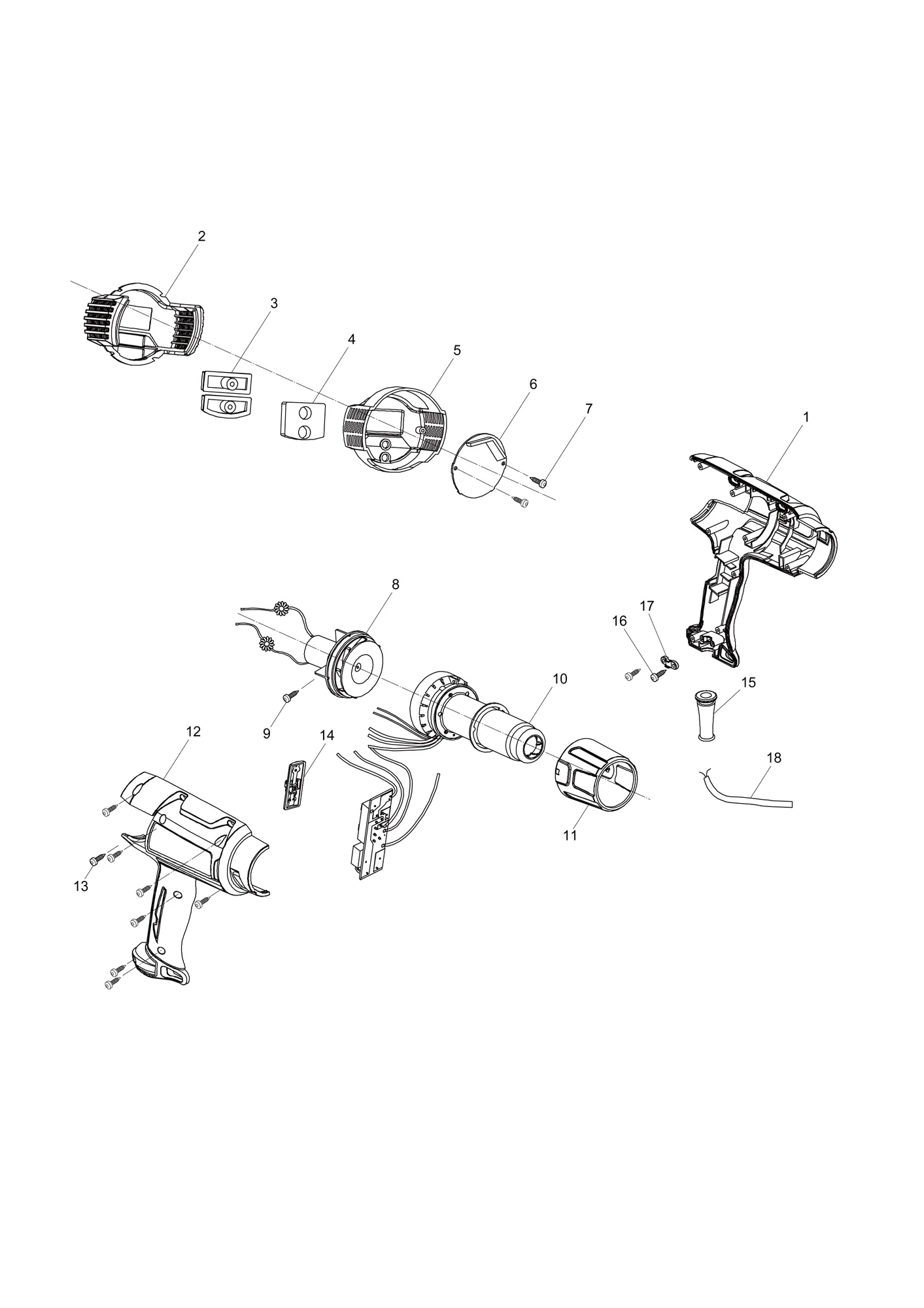

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | PR00000015 | Trái vỏHOUSING LEFT | 1 | ||
| 2 | PR00000068 | Nắp sauBACK COVER | 1 | ||
| 3 | PR00000069 | Nút luồng gióAIRFLOW BUTTON | 1 | ||
| 4 | PR00000070 | MútSPONGE | 1 | ||
| 5 | PR00000071 | Nắp trongINNER COVER | 1 | ||
| 6 | PR00000073 | Bo mạch (EU)PCB (EU) | 1 | ||
| 7A | PR00000020 | Vít tự renTAPPING SCREW | 2 | ||
| 8 | PR00000075 | Cụm động cơ (EU)MOTOR ASSY (EU) | 1 | ||
| 9 | PR00000007 | Vít tự renTAPPING SCREW | 1 | ||
| 10 | PR00000077 | Cụm phần tử gia nhiệt 230-240VHEATING ELEMENT ASSY 230-240V | 1 | ||
| 11 | PR00000010 | Nắp trước (nguyên bộ)FRONT COVER COMPLETE | 1 | ||
| 12 | PR00000023 | Phải vỏHOUSING RIGHT | 1 | ||
| 13 | PR00000004 | Vít tự renTAPPING SCREW | 8 | ||
| 14 | PR00000026 | Nắp công tắcSWITCH COVER | 1 | ||
| 15 | PR00000008 | Ống chống gập dây nguồnCORD GUARD | 1 | ||
| 16 | PR00000007 | Vít tự renTAPPING SCREW | 2 | ||
| 17 | PR00000006 | Kẹp dây nguồnCORD CLAMP | 1 | ||
| 18 | PR00000044 | Dây nguồnPOWER SUPPLY CORD | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01A | PR00000028 | Đầu phun bảo vệ kínhGLASS PROTECTION NOZZLE | 1 | Chỉ bản A | |
| A02A | PR00000029 | Đầu phun rãnh rộngWIDE-SLOT NOZZLE | 1 | Chỉ bản A | |
| A03A | PR00000030 | Đầu phun chóa phản xạREFLECTOR NOZZLE | 1 | Chỉ bản A | |
| A04A | PR00000031 | Đầu phun giảm 20mmREDUCTION NOZZLE 20mm | 1 | Chỉ bản A | |
| A05A | PR00000061 | Hộp nhựa đựng máyPLASTIC CASE | 1 | Chỉ bản A | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
