Sơ đồ chi tiết máy & phụ tùng Makita HM002G
Máy đục bê tông dùng pin · 131 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

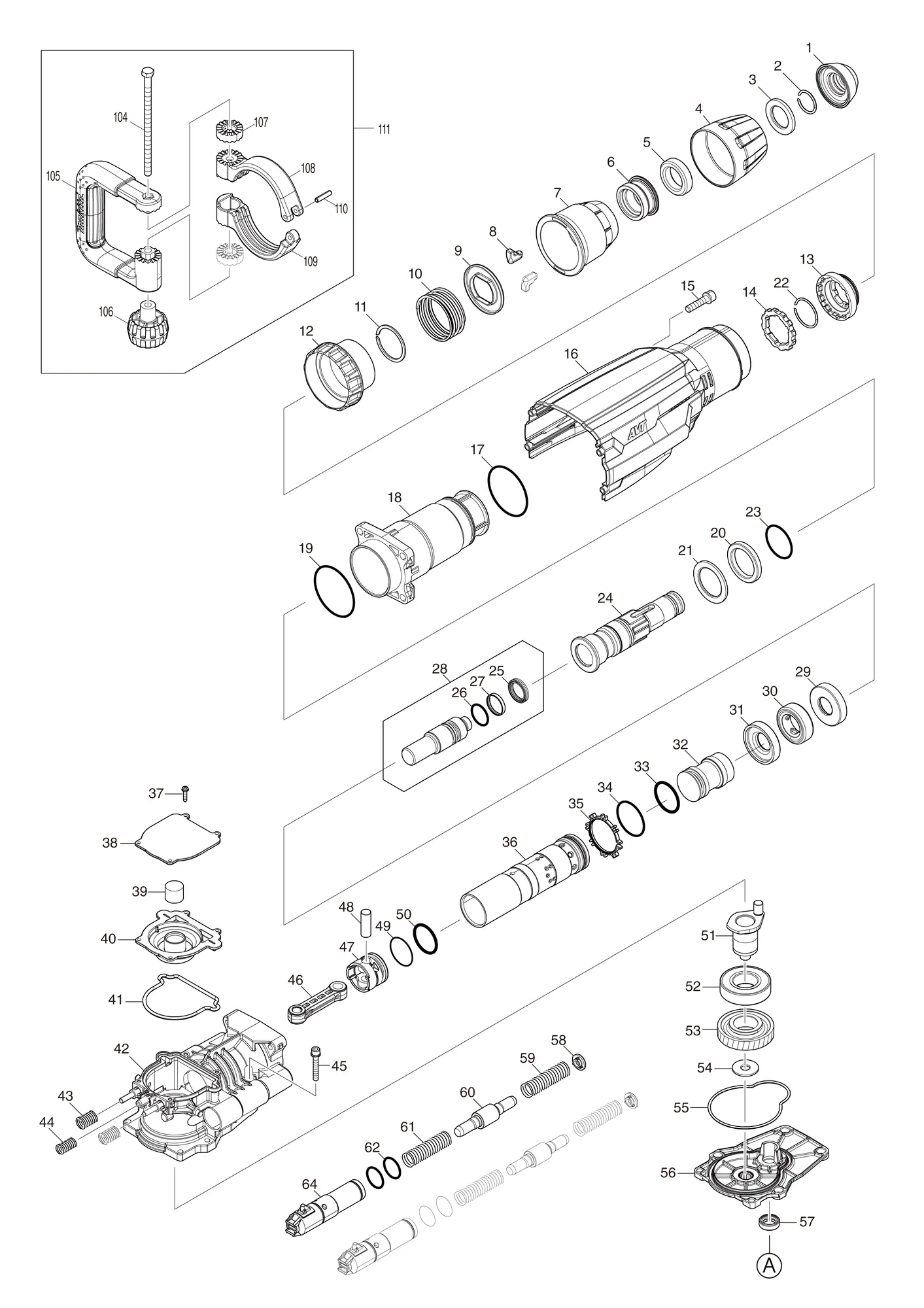

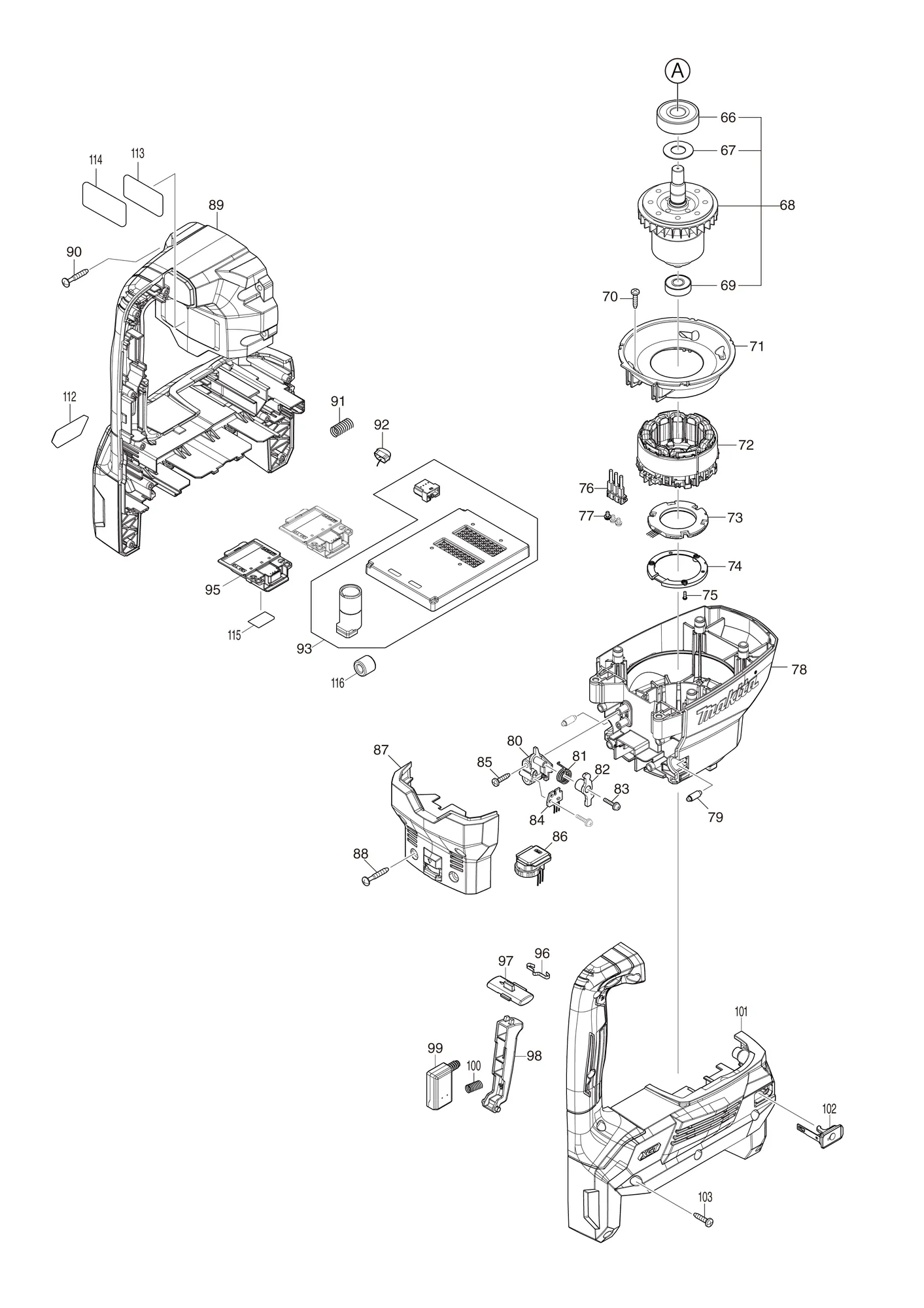

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 424165-8 | Nắp đầu giữ mũiTOOL HOLDER CAP | 1 | ||
| 2 | 233973-4 | Vòng hãm lò xo 26RING SPRING 26 | 1 | ||
| 3 | 267386-7 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 4 | 450894-7 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 5 | 262147-0 | Vòng cao su 30RUBBER RING 30 | 1 | ||
| 6 | 324987-5 | Vòng đầu kẹpCHUCK RING | 1 | ||
| 7 | 450895-5 | Nắp nhảRELEASE COVER | 1 | ||
| 8 | 310279-8 | Bộ giữ mũiTOOL RETAINER | 2 | ||
| 9 | 346015-6 | Dẫn hướng lò xoSPRING GUIDE | 1 | ||
| 10 | 234086-4 | Lò xo nén 56COMPRESSION SPRING 56 | 1 | ||
| 11 | 961232-3 | Phanh WR-45RETAINING RING WR-45 | 1 | ||
| 12 | 450893-9 | Nắp vòng chuyểnCHANGE RING COVER | 1 | ||
| 13 | 324969-7 | Vòng chuyểnCHANGE RING | 1 | ||
| 14 | 324988-3 | Vòng khóaLOCK RING | 1 | ||
| 15 | 922456-6 | Bu lông lục giác chìm M8X35HEX. SOCKET HEAD BOLT M8X35 | 4 | ||
| 16 | 413268-3 | Nắp vỏHOUSING COVER | 1 | ||
| 17 | 213664-3 | Gioăng chữ O 60O RING 60 | 1 | ||
| 18 | 140Y02-5 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| 19 | 213720-9 | Gioăng chữ O 67O RING 67 | 1 | ||
| 20 | 262148-8 | Vòng cao su 39RUBBER RING 39 | 1 | ||
| 21 | 267387-5 | Long đen phẳng 39FLAT WASHER 39 | 1 | ||
| 22 | 233970-0 | Vòng hãm lò xo 35RING SPRING 35 | 1 | ||
| 23 | 213079-4 | Gioăng chữ O 35.5O-RING 35.5 | 1 | ||
| 24 | 324985-9 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 25 | 213980-3 | Gioăng chữ X 21X-RING 21 | 1 | ||
| 26 | 213394-6 | Gioăng chữ O 23O RING 23 | 1 | ||
| 27 | 213431-6 | Vòng flo 28FLUORIDE RING 28 | 1 | ||
| 28 | 136391-4 | Cụm chốt đậpIMPACT BOLT ASSY | 1 | Gồm các mục 25-27 | |
| 29 | 324993-0 | Ống lót vaiSHOULDER SLEEVE | 1 | ||
| 30 | 262149-6 | Vòng cao su 24RUBBER RING 24 | 1 | ||
| 31 | 324993-0 | Ống lót vaiSHOULDER SLEEVE | 1 | ||
| 32 | 327739-3 | Búa đậpSTRIKER | 1 | ||
| 33 | 213499-2 | Gioăng chữ O 31.5O-RING 31.5 | 1 | ||
| 34 | 213581-7 | Gioăng chữ O 44O-RING 44 | 1 | ||
| 35 | 450889-0 | Dẫn hướng van chiều 1ONE WAY VALVE GUIDE | 1 | ||
| 36 | 327741-6 | Xi lanh 40CYLINDER 40 | 1 | ||
| 37 | 911133-5 | Vít đầu tròn M4X18PAN HEAD SCREW M4X18 | 4 | ||
| 38 | 413273-0 | Nắp che tay quayCRANK CAP COVER | 1 | ||
| 39 | 443127-7 | LọcFILTER | 1 | ||
| 40 | 413272-2 | Nắp tay quayCRANK CAP | 1 | ||
| 41 | 422658-9 | Vòng phớt ASEAL RING A | 1 | ||
| 42 | 140Y06-7 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | ||
| 43 | 232662-8 | Lò xo nén 12COMPRESSION SPRING 12 | 2 | ||
| 44 | 232664-4 | Lò xo nén 10COMPRESSION SPRING 10 | 1 | ||
| 45 | 922363-3 | Bu lông đầu lục giác chìm kèm long đen M6X40H.S.H.BOLT M6X40 WITH WR | 6 | ||
| 46 | 413277-2 | Tay biênCONNECTING ROD | 1 | ||
| 47 | 450961-8 | Piston | 1 | ||
| 48 | 268121-6 | Chốt 12PIN 12 | 1 | ||
| 49 | 213149-9 | Gioăng chữ O 35O RING 35 | 1 | ||
| 50 | 213499-2 | Gioăng chữ O 31.5O-RING 31.5 | 1 | ||
| 51 | 327740-8 | Trục khuỷuCRANK SHAFT | 1 | ||
| 52 | 210254-3 | Vòng bi 6206LLBBALL BEARING 6206LLB | 1 | ||
| 53 | 226691-1 | Bánh răng nghiêng 57HELICAL GEAR 57 | 1 | ||
| 54 | 267398-0 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 55 | 422659-7 | Vòng phớt BSEAL RING B | 1 | ||
| 56 | 140Y03-3 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 57 | 213231-4 | Phớt dầu 15OIL SEAL 15 | 1 | ||
| 58 | 413275-6 | Tấm lò xoSPRING PLATE | 2 | ||
| 59 | 232691-1 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| 60 | 324992-2 | Đối trọng bộ đếmCOUNTER WEIGHT | 2 | ||
| 61 | 232691-1 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| 62 | 213953-6 | Gioăng chữ O 24O RING 24 | 4 | ||
| 64 | 140Y04-1 | Giá giữ (nguyên bộ)HOLDER COMPLETE | 2 | ||
| 66 | 210253-5 | Vòng bi 6302DDWBALL BEARING 6302DDW | 1 | ||
| 67 | 267397-2 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 68 | 519651-3 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 66,67,69 | |
| 69 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 70 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 71 | 413271-4 | Tấm chắnBAFFLE PLATE | 1 | ||
| 72 | 629A27-3 | Stator | 1 | ||
| 73 | 620E26-2 | Bộ điều khiển BCONTROLLER B | 1 | ||
| 74 | 687B69-9 | ChặnSTOPPER | 1 | ||
| 75 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 76 | 632R89-4 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 77 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 3 | ||
| 78 | 413266-7 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 79 | 256380-4 | Chốt vai 4-6SHOULDER PIN 4-6 | 2 | ||
| 80 | 412985-2 | ĐếBASE | 1 | ||
| 81 | 232643-2 | Lò xo xoắn 13TORSION SPRING 13 | 1 | ||
| 82 | 140W48-9 | Cần gạt (nguyên bộ)LEVER COMPLETE | 1 | ||
| 83 | 263046-9 | Vít tự ren 3X14TAPPING SCREW 3X14 | 2 | ||
| 84 | 620E28-8 | Mạch cảm biếnSENSOR CIRCUIT | 1 | ||
| 85 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 86 | 620E29-6 | Mạch mặt sốDIAL CIRCUIT | 1 | ||
| 87 | 140Y05-9 | Nắp vỏ động cơ (nguyên bộ)MOTOR HOUSING COVER COMPLETE | 1 | ||
| ↳ C10 | 422660-2 | Tấm cao suRUBBER SHEET | 1 | ||
| 88 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 4 | ||
| 89 | 183T10-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 101 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 8 | ||
| ↳ C20 | 347755-9 | Ray chắn bảo vệGUARD RAIL | 2 | ||
| ↳ C30 | 422646-6 | Nắp 10CAP 10 | 2 | ||
| ↳ C40 | 347782-6 | TấmPLATE | 4 | ||
| 90 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 4 | ||
| 91 | 232663-6 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 92 | 620E27-0 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 93 | 620E31-9 | Bộ điều khiểnCONTROLLER | 1 | ||
| 95 | 632R98-3 | Bộ cầu đấu dâyTERMINAL UNIT | 2 | ||
| 96 | 232152-1 | Lò xo láLEAF SPRING | 1 | ||
| 97 | 412981-0 | Khóa cò bấmTRIGGER LOCK | 1 | ||
| 98 | 458097-7 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 99 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 100 | 232418-9 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 101 | 183T10-3 | Bộ vỏHOUSING SET | 1 | Gồm các mục 89 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 8 | ||
| ↳ C20 | 347755-9 | Ray chắn bảo vệGUARD RAIL | 2 | ||
| ↳ C30 | 422646-6 | Nắp 10CAP 10 | 2 | ||
| ↳ C40 | 347782-6 | TấmPLATE | 4 | ||
| 102 | 140F99-0 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213218-6 | Gioăng chữ O 16O RING 16 | 1 | ||
| ↳ C11 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C20 | 818H07-8 | Nhãn nắpCAP LABEL | 1 | ||
| 103 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 10 | ||
| 104 | 265439-6 | Bu lông lục giác M8X150HEX. BOLT M8X150 | 1 | ||
| 105 | 417003-1 | Tay cầm phụSIDE HANDLE | 1 | ||
| 106 | 252640-2 | Đai ốc tai hồng M8WING NUT M8 | 1 | ||
| 107 | 417002-3 | Cam tay cầm phụSIDE HANDLE CAM | 2 | ||
| 108 | 318505-9 | Đế tay cầm phụ 82ASIDE HANDLE BASE 82A | 1 | ||
| 109 | 318506-7 | Đế tay cầm phụ 82BSIDE HANDLE BASE 82B | 1 | ||
| 110 | 951166-8 | Chốt đàn hồi 5-24SPRING PIN 5-24 | 1 | ||
| 111 | 135269-8 | Cụm tay cầm phụ 82SIDE HANDLE 82 ASS'Y | 1 | Gồm các mục 104-110 | |
| 112 | 8029M5-9 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 113 | 8029M4-1 | Nhãn trongCLEAR LABEL | 1 | ||
| 114 | 858E35-3 | Nhãn máy HM002GHM002G NAME PLATE | 1 | ||
| 115 | 858E41-8 | Nhãn số seri HM002GHM002G SERIAL NO. LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | A-80787 | Mũi đục nhọn 280 (SDS-MAX)BULL POINT 280 SDS-MAX | 1 | ||
| A02 | 194683-7 | Bộ bình chứa mỡGREASE VESSEL SET | 1 | ||
| A03 | 443122-7 | VảiCLOTH | 1 | ||
| A04 | 821848-5 | Hộp nhựa đựng máyPLASTIC CASE | 1 | ||
| A05 | 8029X7-2 | Nhãn hộp nhựa HM002GZ03HM002GZ03 PLASTIC CASE LABEL | 2 | ||
| B01 | 191N77-1 | Bộ bảo dưỡng búaHAMMER SERVICE KIT | 1 | Gồm các mục 1,2,8,25-27,33,49,50 | |
| Phụ tùng | |||||
| ↳ C10 | 181490-7 | Mỡ bôi trơn búa 30GHAMMER GREASE 30G | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
