Sơ đồ chi tiết máy & phụ tùng Makita HM0871C
Máy đục bê tông · 145 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

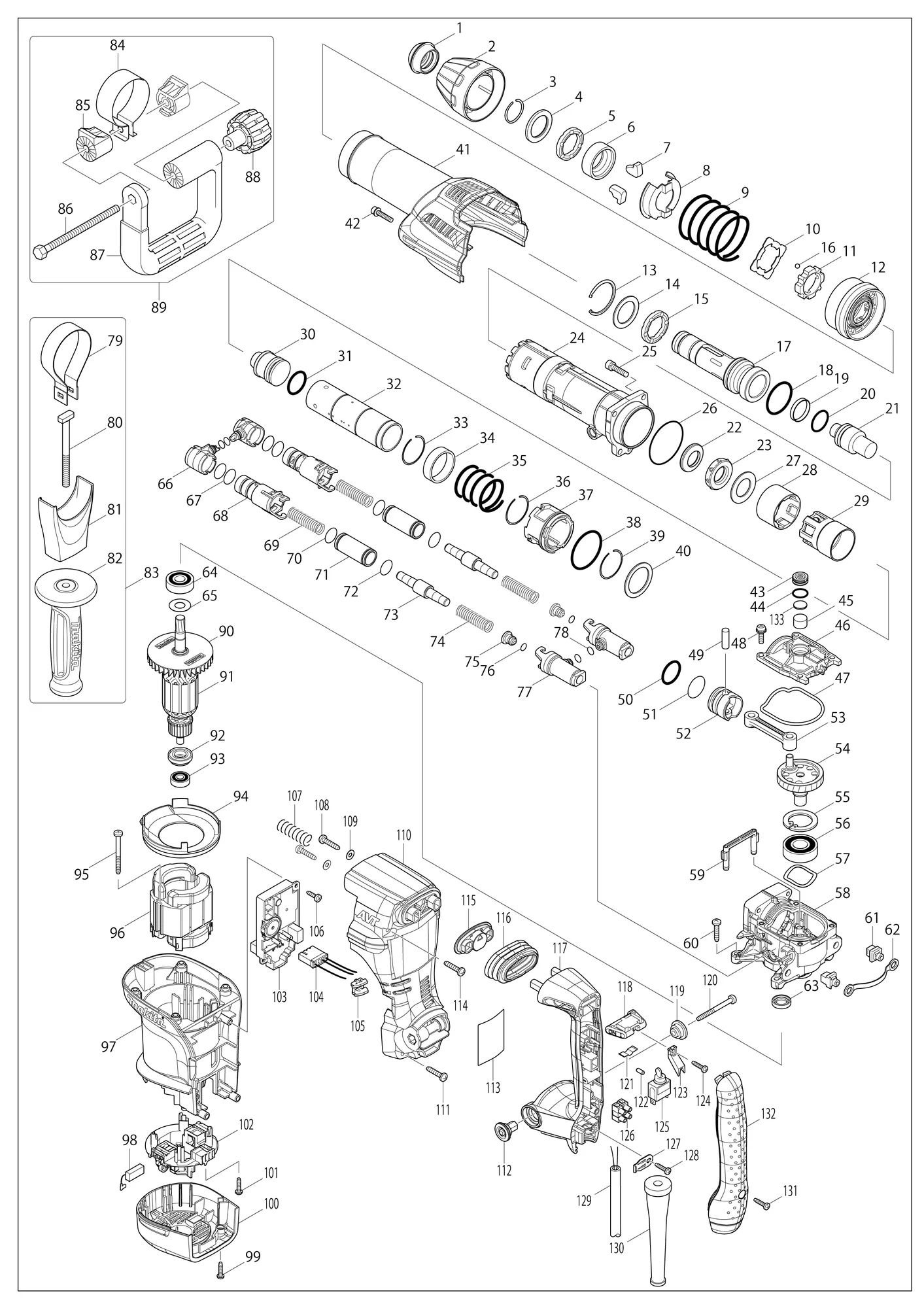

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286287-0 | Nắp đầu giữ mũiTOOL HOLDER CAP | 1 | ||
| 2 | 451432-8 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 3 | 231984-3 | Vòng hãm lò xo 25RING SPRING 25 | 1 | ||
| 4 | 267272-2 | Long đen phẳng 28FLAT WASHER 28 | 1 | ||
| 5 | 424261-2 | Vòng cao su 28RUBBER RING 28 | 1 | ||
| 6 | 331659-5 | Vòng đầu kẹpCHUCK RING | 1 | ||
| 7 | 310108-5 | Bộ giữ mũiTOOL RETAINER | 2 | ||
| 8 | 345360-6 | Dẫn hướng lò xoSPRING GUIDE | 1 | ||
| 8-1 | 346677-0 | Dẫn hướng lò xoSPRING GUIDE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 9 | 233387-7 | Lò xo nén 52COMPRESSION SPRING 52 | 1 | ||
| 10 | 346141-1 | TấmPLATE | 1 | ||
| 11 | 310145-9 | Vòng khóaLOCK RING | 1 | ||
| 12 | 451433-6 | Vòng chuyểnCHANGE RING | 1 | ||
| 13 | 257960-9 | Tròn phanh R-42 (INT)RETAINING RING(INT) ROUND R-42 | 1 | ||
| 14 | 267273-0 | Long đen phẳng 29FLAT WASHER 29 | 1 | ||
| 15 | 424261-2 | Vòng cao su 28RUBBER RING 28 | 1 | ||
| 16 | 216002-8 | Bi thép 4.8STEEL BALL 4.8 | 4 | ||
| 17 | 324387-9 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 18 | 213527-3 | Gioăng chữ O 38O RING 38 | 1 | ||
| 19 | 213431-6 | Vòng flo 28FLUORIDE RING 28 | 1 | ||
| 20 | 213394-6 | Gioăng chữ O 23O RING 23 | 1 | ||
| 21 | 324389-5 | Chốt đậpIMPACT BOLT | 1 | ||
| 22 | 325732-1 | Vòng 20RING 20 | 1 | ||
| 23 | 424245-0 | Vòng cao su 20RUBBER RING 20 | 1 | ||
| 24 | 318511-4 | NòngBARREL | 1 | ||
| 25 | 922341-3 | Bu lông lục giác chìm M6X25HEX. SOCKET HEAD BOLT M6X25 | 4 | ||
| 26 | 213656-2 | Gioăng chữ O 53O RING 53 | 1 | ||
| 27 | 267407-5 | Long đen phẳng 23FLAT WASHER 23 | 1 | ||
| 28 | 451639-6 | Vòng dẫn hướngGUIDE RING | 1 | ||
| 29 | 450098-1 | Ống lót trượtSLIDE SLEEVE | 1 | ||
| 30 | 324388-7 | Búa đậpSTRIKER | 1 | ||
| 31 | 213958-6 | Gioăng chữ O 24O RING 24 | 1 | ||
| 32 | 331658-7 | Xi lanh 32CYLINDER 32 | 1 | ||
| 33 | 233927-1 | Vòng hãm lò xo 34RING SPRING 34 | 1 | ||
| 34 | 331660-0 | Vòng 36RING 36 | 1 | ||
| 35 | 233386-9 | Lò xo nén 37COMPRESSION SPRING 37 | 1 | ||
| 36 | 233927-1 | Vòng hãm lò xo 34RING SPRING 34 | 1 | ||
| 37 | 318510-6 | Dẫn hướng xi lanhCYLINDER GUIDE | 1 | ||
| 38 | 213611-4 | Gioăng chữ O 46O RING 46 | 1 | ||
| 39 | 233927-1 | Vòng hãm lò xo 34RING SPRING 34 | 1 | ||
| 40 | 267079-6 | Long đen phẳng 34FLAT WASHER 34 | 1 | ||
| 41 | 451443-3 | Nắp vỏHOUSING COVER | 1 | ||
| 42 | 922243-3 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 1 | ||
| 42-1 | 922243-3 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 1 | Mã thay thế: thay được cho nhau | |
| 43 | 419988-7 | Nắp lọcFILTER CAP | 1 | ||
| 44 | 213218-6 | Gioăng chữ O 16O RING 16 | 1 | ||
| 44-1 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | Mã thay thế: thay được cho nhau | |
| 45 | 443129-3 | LọcFILTER | 1 | ||
| 46 | 451434-4 | Nắp tay quayCRANK CAP | 1 | ||
| 47 | 424244-2 | Vòng phớtSEAL RING | 1 | ||
| 48 | 911233-1 | Vít đầu tròn M5X20PAN HEAD SCREW M5X20 | 4 | ||
| 49 | 268104-6 | Chốt 8PIN 8 | 1 | ||
| 50 | 213958-6 | Gioăng chữ O 24O RING 24 | 1 | ||
| 51 | 213432-4 | Gioăng chữ O 26O RING 26 | 1 | ||
| 52 | 418349-8 | Piston | 1 | ||
| 53 | 418350-3 | Tay biênCONNECTING ROD | 1 | ||
| 54 | 325734-7 | Trục khuỷu 17.5CRANK SHAFT 17.5 | 1 | ||
| 55 | 962157-4 | Phanh R-40RETAINING RING R-40 | 1 | ||
| 56 | 211281-3 | Vòng bi 6203LLUBALL BEARING 6203LLU | 1 | ||
| 56-1 | 211490-4 | Vòng bi 6203LLUBALL BEARING 6203LLU | 1 | Mã thay thế: thay được cho nhau | |
| 57 | 267825-7 | Long đen sóng 30WAVE WASHER 30 | 1 | ||
| 58 | 140204-3 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | ||
| 59 | 451429-7 | Ống gióAIR PIPE | 1 | ||
| 60 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 4 | ||
| 61 | 419008-7 | Dẫn hướng cố địnhFIX GUIDE | 2 | ||
| 62 | 423400-1 | Tấm đệmCUSHION PLATE | 1 | ||
| 63 | 213133-4 | Phớt dầu 12OIL SEAL 12 | 1 | ||
| 63-1 | 213678-2 | Phớt dầu 12OIL SEAL 12 | 1 | Mã thay thế: thay được cho nhau | |
| 64 | 211106-1 | Vòng bi 6201LLBBALL BEARING 6201LLB | 1 | ||
| 65 | 253759-0 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 66 | 451430-2 | Đỡ giá giữ ốngPIPE HOLDER SUPPORT | 2 | ||
| 66-1 | 455791-2 | Đỡ giá giữ ốngPIPE HOLDER SUPPORT | 2 | Mã thay thế: mã mới thay được mã cũ | |
| 67 | 213275-4 | Gioăng chữ O 18O RING 18 | 4 | ||
| 68 | 451436-0 | Giá giữ ống BPIPE HOLDER B | 2 | ||
| 69 | 234134-9 | Lò xo nén 12COMPRESSION SPRING 12 | 2 | ||
| 70 | 213275-4 | Gioăng chữ O 18O RING 18 | 2 | ||
| 71 | 324572-4 | Ống 16PIPE 16 | 2 | ||
| 72 | 213275-4 | Gioăng chữ O 18O RING 18 | 2 | ||
| 73 | 325733-9 | Đối trọng bộ đếmCOUNTER WEIGHT | 2 | ||
| 74 | 234134-9 | Lò xo nén 12COMPRESSION SPRING 12 | 2 | ||
| 75 | 419011-8 | Dẫn hướng lò xoSPRING GUIDE | 2 | ||
| 76 | 213030-4 | Gioăng chữ O 8O RING 8 | 2 | ||
| 77 | 451435-2 | Giá giữ ống APIPE HOLDER A | 2 | ||
| 78 | 213030-4 | Gioăng chữ O 8O RING 8 | 4 | ||
| 79 | 346140-3 | Lò xo tay cầm phụ 70GRIP SPRING 70 | 1 | ||
| 80 | 266522-2 | Bu lông vuông M8X95SQUARE BOLT M8X95 | 1 | ||
| 81 | 418363-4 | Đế tay cầm phụ 60SIDE GRIP BASE 60 | 1 | ||
| 82 | 158131-0 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| 83 | 135332-7 | Cụm tay cầm phụ 36GRIP 36 ASSEMBLY | 1 | Gồm các mục 79-82 | |
| 90 | 240119-5 | Cánh quạt 76FAN 76 | 1 | ||
| 91 | 513793-5 | Cụm rotor 220-240VARMATURE ASSEMBLY 220-240V | 1 | Gồm các mục 90,92,93 | |
| 92 | 681650-6 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 93 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 94 | 451438-6 | Tấm chắnBAFFLE PLATE | 1 | ||
| 95 | 266095-5 | Vít tự ren 5X55TAPPING SCREW 5X55 | 2 | ||
| 96 | 625764-1 | Stator 240VFIELD 240V | 1 | ||
| 97 | 451423-9 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 98 | 195004-6 | Bộ chổi than CB-350CARBON BRUSH SET CB-350 | 1 | ||
| 99 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 100 | 451442-5 | Nắp sauREAR COVER | 1 | ||
| 101 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 102 | 638674-3 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 103 | 631932-6 | Bộ điều khiểnCONTROLLER | 1 | ||
| 104 | 638675-1 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 105 | 451428-9 | Thấu kínhLENS | 1 | ||
| 106 | 266192-7 | Vít tự ren 4X14TAPPING SCREW 4X14 | 2 | ||
| 106-1 | 266901-4 | Vít tự ren 4X14TAPPING SCREW 4X14 | 2 | Mã thay thế: mã mới thay được mã cũ | |
| 107 | 233434-4 | Lò xo nén 11COMPRESSION SPRING 11 | 1 | ||
| 108 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 109 | 267066-5 | Long đen phẳng 5FLAT WASHER 5 | 2 | ||
| 110 | 451447-5 | Đế tay cầmHANDLE BASE | 1 | ||
| 111 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 112 | 451431-0 | Chặn tay cầmHANDLE RETAINER | 1 | ||
| 113 | 867384-7 | Nhãn máy HM0871CHM0871C NAME PLATE | 1 | ||
| 113-1 | 814H67-8 | Nhãn máy HM0871CHM0871C NAME PLATE | 1 | Mã thay thế: thay được cho nhau | |
| 114 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 115 | 451437-8 | Đỡ nắp chắn bụiDUST COVER SUPPORT | 1 | ||
| 116 | 424247-6 | Nắp chắn bụiDUST COVER | 1 | ||
| 117 | 140205-1 | Tay cầm (nguyên bộ)HANDLE COMPLETE | 1 | ||
| 118 | 451439-4 | Cần gạt trượtSLIDE LEVER | 1 | ||
| 119 | 450352-3 | Ống lót vai 6SHOULDER SLEEVE 6 | 1 | ||
| 120 | 266095-5 | Vít tự ren 5X55TAPPING SCREW 5X55 | 1 | ||
| 121 | 232209-8 | Lò xo láLEAF SPRING | 1 | ||
| 122 | 263027-3 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 123 | 451427-1 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 124 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 125 | 651418-4 | Công tắc ST115A-40SWITCH ST115A-40 | 1 | ||
| 126 | 654531-7 | Cầu đấu 2PTERMINAL BLOCK 2P | 1 | ||
| 127 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 128 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 129 | 691025-1 | Dây nguồn 0.75-2-5.0POWER SUPPLY CORD 0.75-2-5.0 | 1 | ||
| 130 | 682560-0 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 131 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 132 | 451445-9 | Ốp tay cầmHANDLE COVER | 1 | ||
| 133 | 423411-6 | Tấm cao suRUBBER PLATE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 194683-7 | Bộ bình chứa mỡGREASE VESSEL SET | 1 | ||
| A02 | 443122-7 | VảiCLOTH | 1 | ||
| A03 | 824904-0 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162271-8 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 450990-1 | Tay cầmHANDLE | 1 | ||
| ↳ C30 | 325809-2 | TrụcSHAFT | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A04 | 809666-1 | Nhãn hộp nhựa HM0871CHM0871C PLASTIC CASE LABEL | 2 | ||
| Phụ tùng | |||||
| A04-1 | 801G01-1 | Nhãn hộp nhựa HM0871CHM0871C PLASTIC CASE LABEL | 2 | Mã thay thế: mã mới thay được mã cũ | |
| Phụ kiện kèm theo máy | |||||
| A05 | 195004-6 | Bộ chổi than CB-350CARBON BRUSH SET CB-350 | 2 | ||
| Phụ kiện mua thêm | |||||
| E03 | 801G22-3 | Nhãn trongCLEAR LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
