Sơ đồ chi tiết máy & phụ tùng Makita HM1201
Máy đục bê tông · 114 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/05 · Xem bản gốc (PDF)

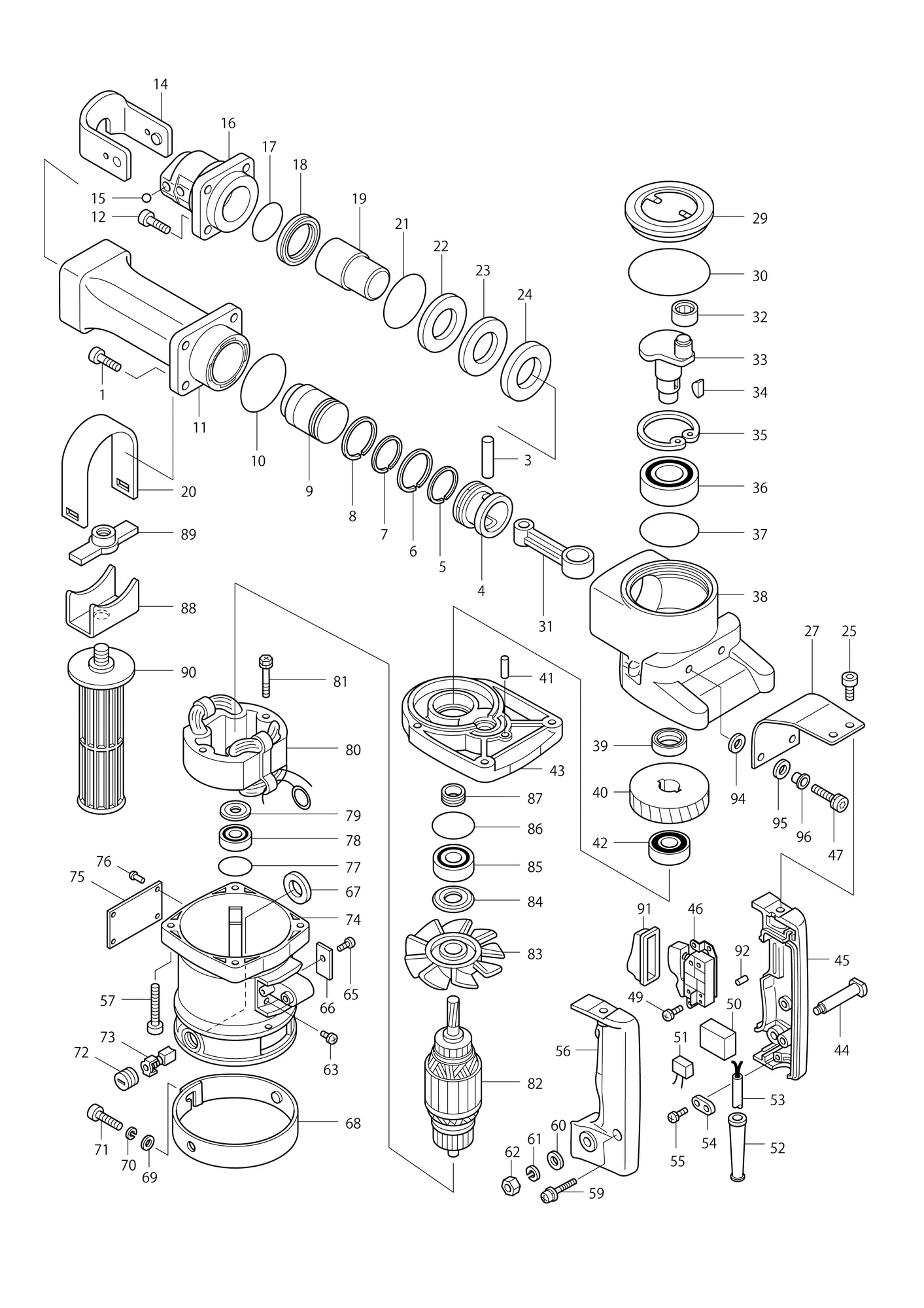

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1-1 | 922451-6 | Bu lông lục giác chìm M8X30HEX. SOCKET HEAD BOLT M8X30 | 4 | ||
| 3 | 256120-0 | Chốt 10PIN 10 | 1 | ||
| 4 | 321441-0 | Piston | 1 | ||
| 5 | 341862-0 | Vòng trong 36INNER RING 36 | 1 | ||
| 6 | 412049-2 | Xéc măng 40PISTON RING 40 | 1 | ||
| 7 | 341862-0 | Vòng trong 36INNER RING 36 | 1 | ||
| 8 | 412049-2 | Xéc măng 40PISTON RING 40 | 1 | ||
| 9 | 321447-8 | Búa đậpSTRIKER | 1 | ||
| 10 | 213655-4 | Gioăng chữ O 56O RING 56 | 1 | ||
| 11-1 | 151310-9 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| ↳ C10 | 331331-9 | Lớp lót xi lanh 40CYLINDER LINER 40 | 1 | ||
| 12-1 | 922451-6 | Bu lông lục giác chìm M8X30HEX. SOCKET HEAD BOLT M8X30 | 4 | ||
| 14 | 164617-4 | Bộ giữ mũiTOOL RETAINER | 1 | ||
| 15 | 216003-6 | Bi thép 10STEEL BALL 10 | 1 | ||
| 16-2 | 321440-2 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 17 | 213464-1 | Gioăng chữ O 34O RING 34 | 1 | ||
| 18-1 | 213472-2 | Gioăng chữ X 35X RING 35 | 1 | ||
| 19-2 | 322107-5 | Chốt đậpIMPACT BOLT | 1 | ||
| 20 | 341861-2 | Kẹp tay cầm phụGRIP CLAMP | 1 | ||
| 21 | 213604-1 | Gioăng chữ O 50O RING 50 | 1 | ||
| 22 | 253845-7 | Long đen phẳng 31FLAT WASHER 31 | 1 | ||
| 23 | 261054-4 | Long đen nhựa 32NYLON WASHER 32 | 1 | ||
| 24-2 | 267058-4 | Long đen phẳng 32FLAT WASHER 32 | 1 | ||
| 25-3 | 922316-2 | Bu lông lục giác chìm M6X14HEX. SOCKET HEAD BOLT M6X14 | 2 | ||
| 27-1 | 343755-7 | Tấm đệmCUSHION PLATE | 2 | ||
| 29-3 | 150369-3 | Nắp tay quay (nguyên bộ)CRANK CAP COMPLETE | 1 | ||
| ↳ C10 | 810712-5 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 29-4 | 414218-1 | Nắp tay quayCRANK CAP | 1 | Mã thay thế: thay được cho nhau | |
| 30 | 213754-2 | Gioăng chữ O 71O RING 71 | 1 | ||
| 31 | 315419-3 | Tay biênCONNECTING ROD | 1 | ||
| 32 | 212208-6 | Vòng bi kim 1516NEEDLE BEARING 1516 | 1 | ||
| 33 | 152180-9 | Trục khuỷu (nguyên bộ)CRANK SHAFT COMPLETE | 1 | ||
| ↳ C10 | 216114-7 | Ống lót trong 1216INNER SLEEVE 1216 | 1 | ||
| 34 | 254001-2 | Then bán nguyệt 4WOODRUFF KEY 4 | 2 | ||
| 35 | 962251-2 | Phanh R-52RETAINING RING R-52 | 1 | ||
| 36-1 | 211327-5 | Vòng bi 6304LLUBALL BEARING 6304LLU | 1 | ||
| 37 | 213656-2 | Gioăng chữ O 53O RING 53 | 1 | ||
| 38-1 | 156863-3 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | Gồm các mục 37 | |
| 39 | 213306-9 | Phớt dầu 20OIL SEAL 20 | 1 | ||
| 40 | 221701-9 | Bánh răng nghiêng 50HELICAL GEAR 50 | 1 | ||
| 41 | 256111-1 | Chốt 6PIN 6 | 1 | ||
| 42 | 211209-1 | Vòng bi 6202BALL BEARING 6202 | 1 | ||
| 43 | 157072-7 | Vỏ hộp sốGEAR HOUSING | 1 | Gồm các mục 86 | |
| 44 | 321210-9 | Trục tay cầmHANDLE SHAFT | 1 | ||
| 45-2 | 182077-8 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 56 | |
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| 46-2 | 651145-3 | Công tắc C3D-H-MSSWITCH C3D-H-MS | 1 | ||
| 47-4 | 265914-2 | Bu lông lục giác chìm M6X25HEX. SOCKET HEAD BOLT M6X25 | 2 | ||
| 49-1 | 911129-6 | Vít đầu tròn M4X16PAN HEAD SCREW M4X16 | 1 | ||
| 52 | 682506-6 | Ống chống gập dây nguồn 12-90CORD GUARD 12-90 | 1 | ||
| 53R1 | 691346-1 | Dây nguồn 1.25-3-5.0POWER SUPPLY CORD 1.25-3-5.0 | 1 | ||
| 54-1 | 687034-6 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 55-3 | 911133-5 | Vít đầu tròn M4X18PAN HEAD SCREW M4X18 | 2 | ||
| 56-2 | 182077-8 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 45 | |
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| 57-1 | 922366-7 | Bu lông lục giác chìm M6X45HEX. SOCKET HEAD BOLT M6X45 | 4 | ||
| 59-1 | 911243-8 | Vít đầu tròn M5X25PAN HEAD SCREW M5X25 | 2 | ||
| 60 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 61 | 942151-2 | Long đen vênh 6SPRING WASHER 6 | 1 | ||
| 62 | 931302-2 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 63 | 652014-1 | Vít đầu tròn M4X8PAN HEAD SCREW M4X8 | 1 | ||
| 67 | 681002-1 | Long đen cách điệnINSULATION WASHER | 2 | ||
| 68 | 341741-2 | Đai giá giữHOLDER BAND | 1 | ||
| 69 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 70-1 | 942151-2 | Long đen vênh 6SPRING WASHER 6 | 1 | ||
| 71-2 | 922317-0 | Bu lông lục giác chìm M6X14HEX. SOCKET HEAD BOLT M6X14 | 1 | ||
| 72 | 643650-4 | Nắp chổi than 6.5-13.5BRUSH HOLDER CAP 6.5-13.5 | 2 | ||
| 72-1 | 643650-4 | Nắp chổi than 6.5-13.5BRUSH HOLDER CAP 6.5-13.5 | 2 | Mã thay thế: thay được cho nhau | |
| 73 | 181048-2 | Chổi than AC CB-155A.C. CARBON BRUSH CB-155 | 1 | ||
| 73-1 | B-80335 | Bộ chổi than CB-155ACARBON BRUSH SET CB-155A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 74 | 156862-5 | Vỏ động cơMOTOR HOUSING | 1 | Gồm các mục 77 | |
| ↳ C10 | 643653-8 | Giá chổi than 6.5-13.5BRUSH HOLDER 6.5-13.5 | 2 | ||
| ↳ C20 | 913206-0 | Vít trí M5X8SET SCREW M5X8 | 2 | ||
| 75 | 855024-9 | Nhãn máy HM1201NAME PLATE HM1201 | 1 | ||
| 76 | 953106-2 | Đinh tán 0-5RIVET 0-5 | 4 | ||
| 77 | 213406-5 | Gioăng chữ O 30O RING 30 | 1 | ||
| 78-2 | 211066-7 | Vòng bi 6200LLBBALL BEARING 6200LLB | 1 | ||
| 78-3 | 211087-9 | Vòng bi 6200DDWBALL BEARING 6200DDW | 1 | Mã thay thế: không thay được cho nhau | |
| 79 | 213051-6 | Phớt bụi 10DUST SEAL 10 | 1 | ||
| 80C_ | 524633-2 | Cụm stator 220VFIELD ASS'Y 220V | 1 | 220V | |
| ↳ C10 | 654020-2 | Cầu đấu dây vòngRING TERMINAL | 2 | ||
| ↳ C20 | 654502-4 | Đầu nối P-2CONNECTOR P-2 | 2 | ||
| 80C1 | 524633-2 | Cụm stator 220VFIELD ASS'Y 220V | 1 | Mã thay thế: thay được cho nhau; 220V | |
| ↳ C10 | 654020-2 | Cầu đấu dây vòngRING TERMINAL | 2 | ||
| ↳ C20 | 654502-4 | Đầu nối P-2CONNECTOR P-2 | 2 | ||
| 81-2 | 265347-1 | Bu lông lục giác và M5X45+ HEX. BOLT M5X45 | 2 | ||
| 82C_ | 514718-2 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 78,79,82-85; 220V | |
| 82C1 | 514718-2 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 78,79,82-85; Mã thay thế: thay được cho nhau; 220V | |
| 83 | 241638-4 | Cánh quạt 94FAN 94 | 1 | ||
| 84 | 213202-1 | Phớt bụi 15DUST SEAL 15 | 1 | ||
| 85 | 211206-7 | Vòng bi 6202LLBBALL BEARING 6202LLB | 1 | ||
| 86 | 213460-9 | Gioăng chữ O 35O RING 35 | 1 | ||
| 87 | 331180-4 | PhớtSEAL | 1 | ||
| 88 | 341860-4 | Đế tay cầm phụGRIP BASE | 1 | ||
| 89 | 321445-2 | Đai ốc kẹpCLAMP NUT | 1 | ||
| 90 | 273467-7 | Tay cầm phụ 32GRIP 32 | 1 | ||
| 91 | 421265-5 | Nắp chắn bụiDUST COVER | 1 | ||
| 92 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| 94 | 262051-3 | Vòng cao su 9RUBBER RING 9 | 2 | ||
| 95 | 262052-1 | Vòng cao su 9RUBBER RING 9 | 2 | ||
| 96 | 257636-8 | Ống lót 6SLEEVE 6 | 2 | ||
| 400C_ | 150920-9 | Hộp đựng nhựa (nguyên bộ)PLASTIC CARRYING CASE COMPLETE | 1 | ||
| ↳ C10 | 810938-9 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| ↳ C20 | 416401-6 | Chốt càiLATCH | 2 | ||
| ↳ C21 | 163467-4 | Chốt càiLATCH | 2 | Mã thay thế: không thay được cho nhau | |
| ↳ C30 | 819145-1 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| 400C1 | 150920-9 | Hộp đựng nhựa (nguyên bộ)PLASTIC CARRYING CASE COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 810960-6 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| ↳ C21 | 163467-4 | Chốt càiLATCH | 2 | Mã thay thế: không thay được cho nhau | |
| ↳ C30 | 819145-1 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| 402 | 798025-3 | Mũi đục nhọn 21-320BULL POINT 21-320 | 1 | ||
| 402-1 | D-16499 | Mũi đục nhọn 320BULL POINT 320 | 1 | ||
| 404 | 783203-8 | Chìa lục giác 5HEX. WRENCH 5 | 1 | ||
| 406 | 782407-9 | Chìa vặn đai ốc hãm 35LOCK NUT WRENCH 35 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
