Sơ đồ chi tiết máy & phụ tùng Makita HM1213C
Máy đục bê tông · 142 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

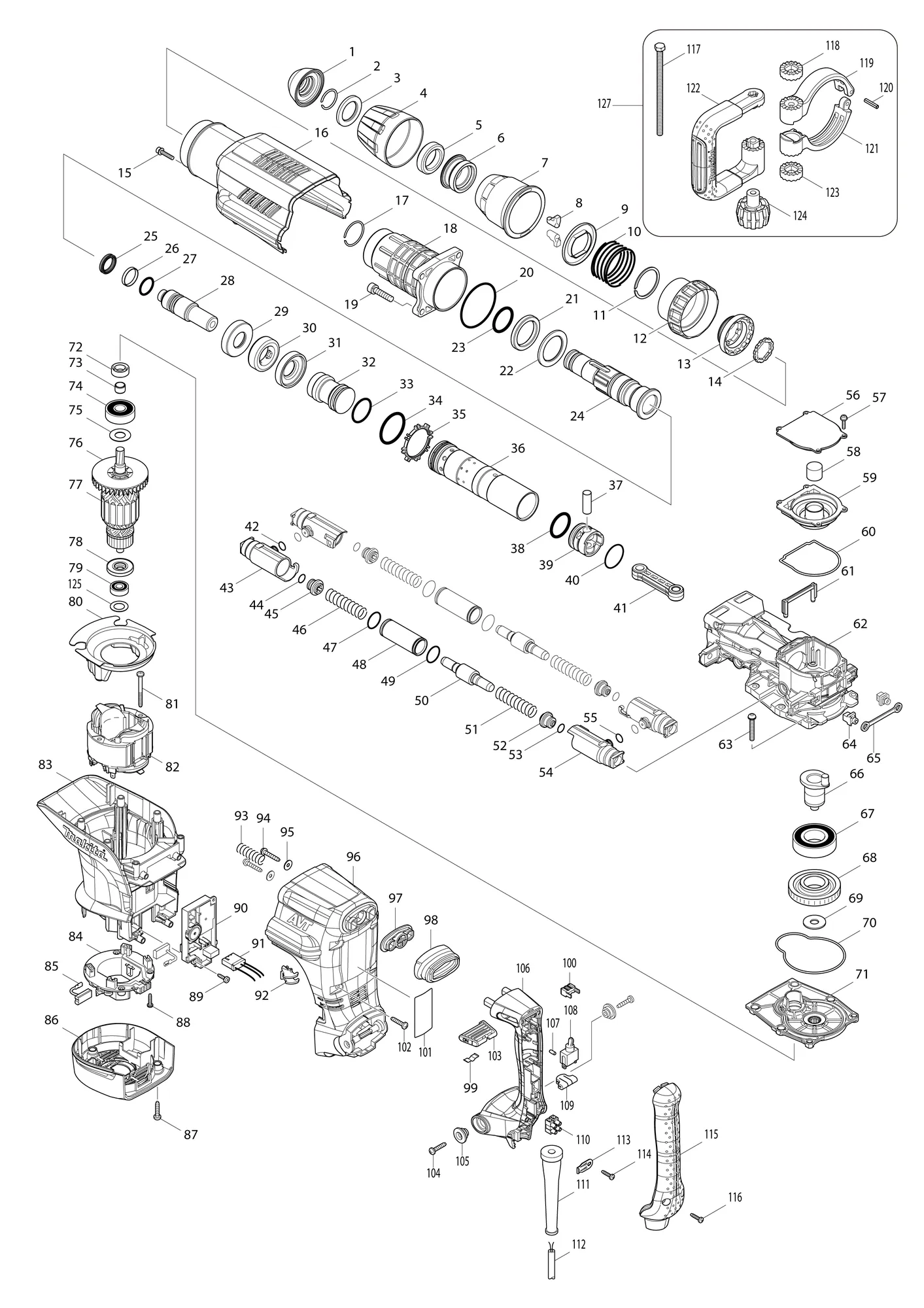

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 424165-8 | Nắp đầu giữ mũiTOOL HOLDER CAP | 1 | ||
| 2 | 233973-4 | Vòng hãm lò xo 26RING SPRING 26 | 1 | ||
| 3 | 267386-7 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 4 | 450894-7 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 5 | 262147-0 | Vòng cao su 30RUBBER RING 30 | 1 | ||
| 6 | 324987-5 | Vòng đầu kẹpCHUCK RING | 1 | ||
| 7 | 450895-5 | Nắp nhảRELEASE COVER | 1 | ||
| 8 | 310279-8 | Bộ giữ mũiTOOL RETAINER | 2 | ||
| 9 | 346015-6 | Dẫn hướng lò xoSPRING GUIDE | 1 | ||
| 10 | 234086-4 | Lò xo nén 56COMPRESSION SPRING 56 | 1 | ||
| 11 | 961232-3 | Phanh WR-45RETAINING RING WR-45 | 1 | ||
| 12 | 450893-9 | Nắp vòng chuyểnCHANGE RING COVER | 1 | ||
| 13 | 324969-7 | Vòng chuyểnCHANGE RING | 1 | ||
| 14 | 324988-3 | Vòng khóaLOCK RING | 1 | ||
| 15 | 922243-3 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 1 | ||
| 16 | 450902-4 | Nắp vỏHOUSING COVER | 1 | ||
| 17 | 233970-0 | Vòng hãm lò xo 35RING SPRING 35 | 1 | ||
| 18 | 158858-2 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| 19 | 922456-6 | Bu lông lục giác chìm M8X35HEX. SOCKET HEAD BOLT M8X35 | 4 | ||
| 20 | 213720-9 | Gioăng chữ O 67O RING 67 | 1 | ||
| 21 | 262148-8 | Vòng cao su 39RUBBER RING 39 | 1 | ||
| 22 | 267387-5 | Long đen phẳng 39FLAT WASHER 39 | 1 | ||
| 23 | 213079-4 | Gioăng chữ O 35.5O-RING 35.5 | 1 | ||
| 24 | 324985-9 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 25 | 213980-3 | Gioăng chữ X 21X-RING 21 | 1 | ||
| 26 | 213431-6 | Vòng flo 28FLUORIDE RING 28 | 1 | ||
| 27 | 213394-6 | Gioăng chữ O 23O RING 23 | 1 | ||
| 28 | 324990-6 | Chốt đậpIMPACT BOLT | 1 | ||
| 29 | 324993-0 | Ống lót vaiSHOULDER SLEEVE | 1 | ||
| 30 | 262149-6 | Vòng cao su 24RUBBER RING 24 | 1 | ||
| 31 | 324993-0 | Ống lót vaiSHOULDER SLEEVE | 1 | ||
| 32-1 | 326002-1 | Búa đậpSTRIKER | 1 | ||
| 33 | 213499-2 | Gioăng chữ O 31.5O-RING 31.5 | 1 | ||
| 34 | 213581-7 | Gioăng chữ O 44O-RING 44 | 1 | ||
| 35 | 450889-0 | Dẫn hướng van chiều 1ONE WAY VALVE GUIDE | 1 | ||
| 36-1 | 331925-0 | Xi lanh 40CYLINDER 40 | 1 | ||
| 37 | 268121-6 | Chốt 12PIN 12 | 1 | ||
| 38 | 213499-2 | Gioăng chữ O 31.5O-RING 31.5 | 1 | ||
| 39 | 450961-8 | Piston | 1 | ||
| 40 | 213149-9 | Gioăng chữ O 35O RING 35 | 1 | ||
| 41 | 450890-5 | Tay biênCONNECTING ROD | 1 | ||
| 42 | 213118-0 | Gioăng chữ O 12O RING 12 | 2 | ||
| 43 | 318361-7 | Giá giữ ốngPIPE HOLDER | 2 | ||
| 44 | 213118-0 | Gioăng chữ O 12O RING 12 | 2 | ||
| 45 | 419773-8 | Dẫn hướng lò xoSPRING GUIDE | 2 | ||
| 46 | 234085-6 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| 47 | 213953-6 | Gioăng chữ O 24O RING 24 | 2 | ||
| 48 | 331745-2 | Ống 22PIPE 22 | 2 | ||
| 49 | 213953-6 | Gioăng chữ O 24O RING 24 | 2 | ||
| 50 | 324992-2 | Đối trọng bộ đếmCOUNTER WEIGHT | 2 | ||
| 51 | 234085-6 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| 52 | 419773-8 | Dẫn hướng lò xoSPRING GUIDE | 2 | ||
| 53 | 213118-0 | Gioăng chữ O 12O RING 12 | 2 | ||
| 54 | 318361-7 | Giá giữ ốngPIPE HOLDER | 2 | ||
| 55 | 213118-0 | Gioăng chữ O 12O RING 12 | 2 | ||
| 56 | 450899-7 | Nắp che tay quayCRANK CAP COVER | 1 | ||
| 57 | 911133-5 | Vít đầu tròn M4X18PAN HEAD SCREW M4X18 | 4 | ||
| 58 | 443127-7 | LọcFILTER | 1 | ||
| 59 | 450898-9 | Nắp tay quayCRANK CAP | 1 | ||
| 60 | 424166-6 | Vòng phớtSEAL RING | 1 | ||
| 61 | 450892-1 | Ống gióAIR PIPE | 1 | ||
| 62 | 318363-3 | Vỏ trục khuỷuCRANK HOUSING | 1 | ||
| 63 | 266482-8 | Vít đầu lục giác chìm đầu tròn M6X40H.S.BUTTON HEAD SCREW M6X40 | 6 | ||
| 64 | 419008-7 | Dẫn hướng cố địnhFIX GUIDE | 2 | ||
| 65 | 423366-5 | Tấm đệmCUSHION PLATE | 1 | ||
| 66 | 324994-8 | Trục khuỷuCRANK SHAFT | 1 | ||
| 67 | 211424-7 | Vòng bi 6206LLUBALL BEARING 6206LLU | 1 | ||
| 68 | 226691-1 | Bánh răng nghiêng 57HELICAL GEAR 57 | 1 | ||
| 69 | 267398-0 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 70 | 424167-4 | Vòng phớtSEAL RING | 1 | ||
| 71 | 158859-0 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 72 | 213231-4 | Phớt dầu 15OIL SEAL 15 | 1 | ||
| 73 | 331596-3 | Ống lót 12SLEEVE 12 | 1 | ||
| 74 | 211249-9 | Vòng bi 6302LLUBALL BEARING 6302LLU | 1 | ||
| 75 | 267397-2 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 76 | 240003-4 | Cánh quạt 80FAN 80 | 1 | ||
| 77 | 517818-7 | Cụm rotor 220-240VARMATURE ASS'Y 220-240V | 1 | Gồm các mục 73-76,78,79 | |
| 78 | 681642-5 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 79-1 | 211289-7 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 80 | 450900-8 | Tấm chắnBAFFLE PLATE | 1 | ||
| 81 | 266095-5 | Vít tự ren 5X55TAPPING SCREW 5X55 | 2 | ||
| 82 | 636303-2 | Stator 220-240VFIELD 220-240V | 1 | ||
| 83 | 450904-0 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 84 | 638447-4 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 84-1 | 632D00-2 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 85-1 | 194990-8 | Chổi than CB-171CARBON BRUSH CB-171 | 1 | ||
| 85-2 | 195845-0 | Chổi than CB-175CARBON BRUSH CB-175 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 86 | 450901-6 | Nắp sauREAR COVER | 1 | ||
| 87 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 3 | ||
| 88 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 89 | 266192-7 | Vít tự ren 4X14TAPPING SCREW 4X14 | 2 | ||
| 89-1 | 266300-0 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | Mã thay thế: mã mới thay được mã cũ | |
| 89-2 | 265678-8 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | Mã thay thế: thay được cho nhau | |
| 90 | 631871-0 | Bộ điều khiểnCONTROLLER | 1 | ||
| 91 | 638650-7 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 92 | 419010-0 | Thấu kínhLENS | 1 | ||
| 93 | 233434-4 | Lò xo nén 11COMPRESSION SPRING 11 | 1 | ||
| 94 | 266173-1 | Vít tự ren 5X30TAPPING SCREW 5X30 | 2 | ||
| 95 | 253807-5 | Long đen phẳng 5FLAT WASHER 5 | 2 | ||
| 96 | 450905-8 | Đế tay cầmHANDLE BASE | 1 | ||
| 97 | 419783-5 | Đỡ nắp chắn bụiDUST COVER SUPPORT | 1 | ||
| 98 | 424001-8 | Nắp chắn bụiDUST COVER | 1 | ||
| 99 | 232209-8 | Lò xo láLEAF SPRING | 1 | ||
| 100 | 450891-3 | Chặn cần gạtLEVER STOPPER | 1 | ||
| 101 | 866631-3 | Nhãn máy HM1213CHM1213C NAME PLATE | 1 | ||
| 101-1 | 814S58-5 | Nhãn máy HM1213CHM1213C NAME PLATE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 102 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 6 | ||
| 103 | 450896-3 | Cần gạt trượtSLIDE LEVER | 1 | ||
| 104 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 105 | 313124-6 | Ống lót vai 6SHOULDER SLEEVE 6 | 2 | ||
| 105-1 | 450352-3 | Ống lót vai 6SHOULDER SLEEVE 6 | 2 | Mã thay thế: thay được cho nhau | |
| 106 | 450906-6 | Tay cầmHANDLE | 1 | ||
| 107 | 263027-3 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 108 | 651423-1 | Công tắcSWITCH | 1 | ||
| 109 | 423379-6 | Tấm mútSPONGE SHEET | 1 | ||
| 110 | 654531-7 | Cầu đấu 2PTERMINAL BLOCK 2P | 1 | ||
| 111 | 682560-0 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 112 | 691025-1 | Dây nguồn 0.75-2-5.0POWER SUPPLY CORD 0.75-2-5.0 | 1 | ||
| 113 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 114 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 115 | 450908-2 | Ốp tay cầmHANDLE COVER | 1 | ||
| 116 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 117 | 265439-6 | Bu lông lục giác M8X150HEX. BOLT M8X150 | 1 | ||
| 118 | 417002-3 | Cam tay cầm phụSIDE HANDLE CAM | 1 | ||
| 119 | 318505-9 | Đế tay cầm phụ 82ASIDE HANDLE BASE 82A | 1 | ||
| 120 | 951166-8 | Chốt đàn hồi 5-24SPRING PIN 5-24 | 1 | ||
| 121 | 318506-7 | Đế tay cầm phụ 82BSIDE HANDLE BASE 82B | 1 | ||
| 122 | 417003-1 | Tay cầm phụSIDE HANDLE | 1 | ||
| 123 | 417002-3 | Cam tay cầm phụSIDE HANDLE CAM | 1 | ||
| 124 | 252640-2 | Đai ốc tai hồng M8WING NUT M8 | 1 | ||
| 125 | 267164-5 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 127 | 135269-8 | Cụm tay cầm phụ 82SIDE HANDLE 82 ASS'Y | 1 | Gồm các mục 117-124 | |
| 128 | 801Y75-0 | Nhãn trongCLEAR LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | A-80787 | Mũi đục nhọn 280 (SDS-MAX)BULL POINT 280 SDS-MAX | 1 | ||
| Phụ tùng | |||||
| A02-1 | 194683-7 | Bộ bình chứa mỡGREASE VESSEL SET | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A03 | 443122-7 | VảiCLOTH | 1 | ||
| A04 | 824908-2 | Hộp nhựa đựng máyPLASTIC CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162271-8 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 325637-5 | TrụcSHAFT | 1 | ||
| ↳ C30 | 450990-1 | Tay cầmHANDLE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A06 | 809280-3 | Nhãn hộp nhựa HM1213CHM1213C PLASTIC CASE LABEL | 2 | ||
| Phụ tùng | |||||
| A06-1 | 801Y53-0 | Nhãn hộp nhựa HM1213CHM1213C PLASTIC CASE LABEL | 2 | Mã thay thế: mã mới thay được mã cũ | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
