Sơ đồ chi tiết máy & phụ tùng Makita HM1307C
Máy đục bê tông · 112 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

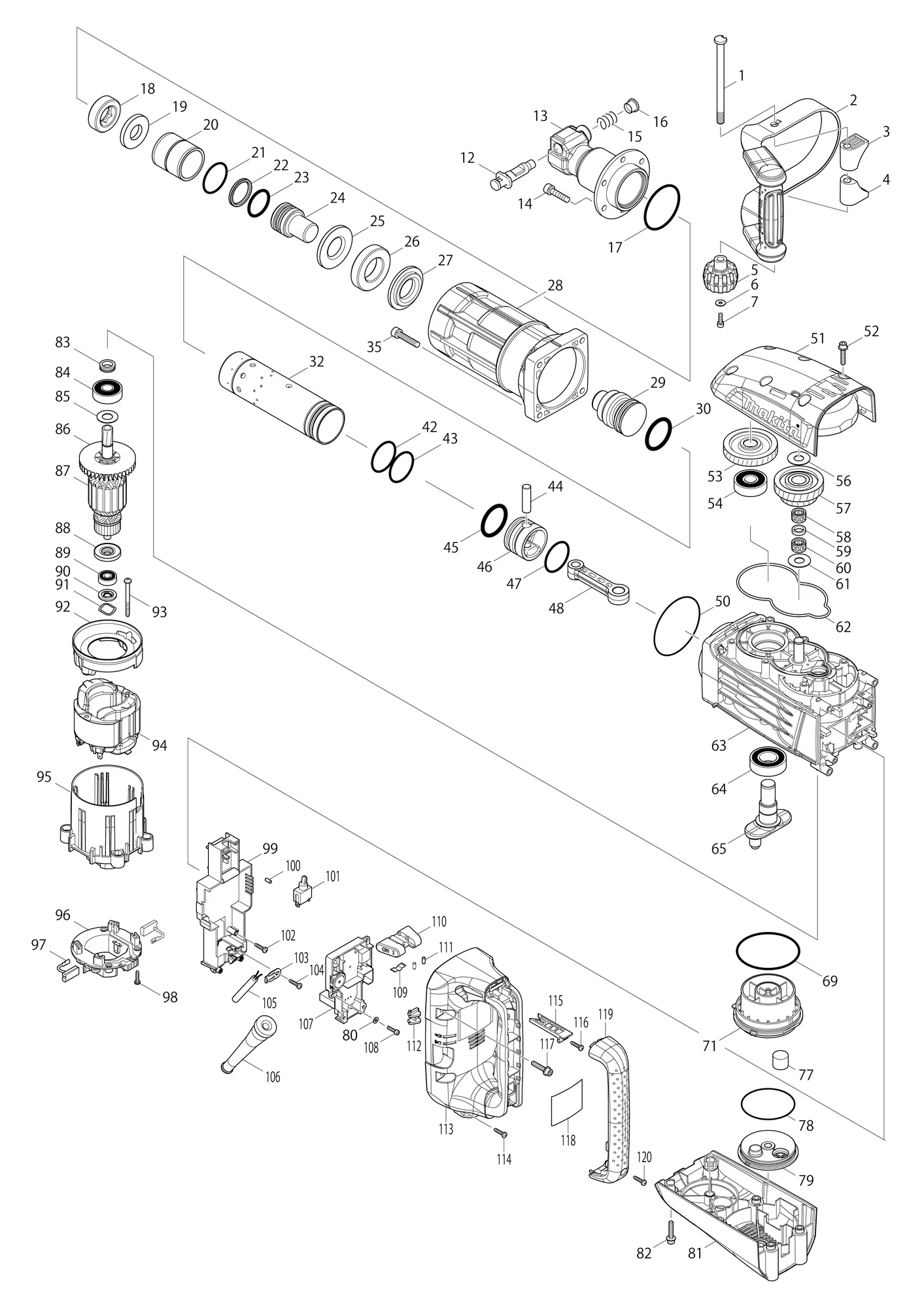

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266512-5 | Bu lông bộ M10X142SET BOLT M10X142 | 1 | ||
| 2 | 163506-0 | Tay cầm phụSIDE HANDLE | 1 | ||
| 3 | 451331-4 | Đế tay cầmHANDLE BASE | 1 | ||
| 4 | 451331-4 | Đế tay cầmHANDLE BASE | 1 | ||
| 5 | 252654-1 | Đai ốc vặn tay M10THUMB NUT M10 | 1 | ||
| 6 | 253194-2 | Long đen phẳng 5FLAT WASHER 5 | 1 | ||
| 7 | 922221-3 | Bu lông lục giác chìm M5X16HEX. SOCKET HEAD BOLT M5X16 | 1 | ||
| 12 | 324099-4 | Bộ giữ mũiTOOL RETAINER | 1 | ||
| 13 | 331866-0 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 14 | 266011-7 | Bu lông lục giác chìm M8X35HEX. SOCKET HEAD BOLT M8X35 | 6 | ||
| 15 | 233309-7 | Lò xo nén 17COMPRESSION SPRING 17 | 1 | ||
| 16 | 324135-6 | Ống lót chặnRETAINER SLEEVE | 1 | ||
| 17 | 213720-9 | Gioăng chữ O 67O RING 67 | 1 | ||
| 18 | 262150-1 | Vòng PUURETHAN RING | 1 | ||
| 19 | 267401-7 | Long đen phẳng 24FLAT WASHER 24 | 1 | ||
| 20 | 257782-7 | Ống lót 43SLEEVE 43 | 1 | ||
| 21 | 213569-7 | Gioăng chữ O 45O RING 45 | 1 | ||
| 22 | 213192-8 | Gioăng chữ X 36X-RING 36 | 1 | ||
| 23 | 213150-4 | Gioăng chữ O 36O-RING 36 | 1 | ||
| 24 | 325682-0 | Chốt đậpIMPACT BOLT | 1 | ||
| 25 | 325683-8 | Long đen 30WASHER 30 | 1 | ||
| 26 | 424206-0 | Vòng cao su 36RUBBER RING 36 | 1 | ||
| 27 | 325684-6 | Vòng vai 32SHOULDER RING 32 | 1 | ||
| 28 | 318458-2 | NòngBARREL | 1 | ||
| 29 | 325685-4 | Búa đậpSTRIKER | 1 | ||
| 30 | 213193-6 | Gioăng chữ O 42O-RING 42 | 1 | ||
| 32 | 331870-9 | Xi lanh 52CYLINDER 52 | 1 | ||
| 35 | 265367-5 | Bu lông lục giác chìm M8X40HEX. SOCKET HEAD BOLT M8X40 | 4 | ||
| 42 | 213569-7 | Gioăng chữ O 45O RING 45 | 1 | ||
| 43 | 213569-7 | Gioăng chữ O 45O RING 45 | 1 | ||
| 44 | 256238-7 | Chốt 12PIN 12 | 1 | ||
| 45 | 213193-6 | Gioăng chữ O 42O-RING 42 | 1 | ||
| 46 | 318459-0 | Piston | 1 | ||
| 47 | 213569-7 | Gioăng chữ O 45O RING 45 | 1 | ||
| 48 | 451164-7 | Tay biênCONNECTING ROD | 1 | ||
| 48-1 | 451164-7 | Tay biênCONNECTING ROD | 1 | Mã thay thế: thay theo bộ | |
| 50 | 213806-9 | Gioăng chữ O 90O RING 90 | 1 | ||
| 51 | 318462-1 | Nắp bánh răngGEAR COVER | 1 | ||
| 52 | 266499-1 | H.S HEAD BOLT M6X30 WITH GM | 6 | ||
| 53 | 227709-1 | Bánh răng nghiêng 47HELICAL GEAR 47 | 1 | ||
| 54 | 211306-3 | Vòng bi 6204LLBBALL BEARING 6204LLB | 1 | ||
| 56 | 267166-1 | Long đen phẳng 14FLAT WASHER 14 | 1 | ||
| 57 | 226156-3 | Bánh răng 31-43 (nguyên bộ)GEAR COMPLETE 31-43 | 1 | ||
| 58 | 212159-3 | Lồng kim 1412NEEDLE CAGE 1412 | 1 | ||
| 59 | 262157-7 | Vòng nylon 14NYLON RING 14 | 1 | ||
| 60 | 212159-3 | Lồng kim 1412NEEDLE CAGE 1412 | 1 | ||
| 61 | 267166-1 | Long đen phẳng 14FLAT WASHER 14 | 1 | ||
| 62 | 424207-8 | Vòng phớtSEAL RING | 1 | ||
| 63 | 140060-1 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | ||
| 64 | 211373-8 | Vòng bi 6205LLUBALL BEARING 6205LLU | 1 | ||
| 65 | 331871-7 | Trục khuỷuCRANK SHAFT | 1 | ||
| 65-1 | 331871-7 | Trục khuỷuCRANK SHAFT | 1 | Mã thay thế: thay theo bộ | |
| 69 | 213809-3 | Gioăng chữ O 87O RING 87 | 1 | ||
| 71 | 451170-2 | Nắp tay quayCRANK CAP | 1 | ||
| 77 | 443127-7 | LọcFILTER | 1 | ||
| 78 | 213758-4 | Gioăng chữ O 74O RING 74 | 1 | ||
| 79 | 451166-3 | Nắp che tay quayCRANK CAP COVER | 1 | ||
| 80 | 941051-3 | Long đen phẳng 4FLAT WASHER 4 | 2 | ||
| 80-1 | 346546-5 | TấmPLATE | 2 | Mã thay thế: không thay được cho nhau | |
| 81 | 451171-0 | Nắp sauREAR COVER | 1 | ||
| 82 | 266499-1 | H.S HEAD BOLT M6X30 WITH GM | 6 | ||
| 83 | 331855-5 | Vít làm kínSEALING SCREW | 1 | ||
| 84 | 211249-9 | Vòng bi 6302LLUBALL BEARING 6302LLU | 1 | ||
| 85 | 267397-2 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 86 | 240003-4 | Cánh quạt 80FAN 80 | 1 | ||
| 87 | 517788-0 | Cụm rotor 220-240VARMATURE ASSEMBLY 220-240V | 1 | Gồm các mục 84-86,88,89 | |
| 88 | 681642-5 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 89 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 90 | 451107-9 | Dẫn hướng long đenWASHER GUIDE | 1 | ||
| 91 | 267809-5 | Long đen sóng 19WAVE WASHER 19 | 1 | ||
| 92 | 451111-8 | Tấm chắnBAFFLE PLATE | 1 | ||
| 93 | 266044-2 | Vít tự ren 5X60TAPPING SCREW 5X60 | 2 | ||
| 94 | 636333-3 | Stator 220-240VFIELD 220-240V | 1 | ||
| 95 | 451117-6 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 96 | 638447-4 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 96-1 | 632D00-2 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 97 | 194990-8 | Chổi than CB-171CARBON BRUSH CB-171 | 1 | ||
| 97-1 | 195845-0 | Chổi than CB-175CARBON BRUSH CB-175 | 1 | Mã thay thế: thay được cho nhau | |
| 98 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 99 | 158986-3 | Nắp bộ điều khiển (nguyên bộ)CONTROLLER COVER COMPLETE | 1 | ||
| 99-1 | 158986-3 | Nắp bộ điều khiển (nguyên bộ)CONTROLLER COVER COMPLETE | 1 | Mã thay thế: thay theo bộ | |
| 100 | 263027-3 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 101 | 651423-1 | Công tắcSWITCH | 1 | ||
| 102 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 103 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 104 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 105 | 691025-1 | Dây nguồn 0.75-2-5.0POWER SUPPLY CORD 0.75-2-5.0 | 1 | ||
| 106 | 682560-0 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 107 | 631917-2 | Bộ điều khiểnCONTROLLER | 1 | ||
| 107-1 | 631917-2 | Bộ điều khiểnCONTROLLER | 1 | Mã thay thế: thay theo bộ | |
| 107-2 | 620228-0 | Bộ điều khiểnCONTROLLER | 1 | Mã thay thế: thay theo bộ | |
| 108 | 265490-6 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 2 | ||
| 108-1 | 266834-3 | H.S.H.BOLT M4X18 WITH GM | 2 | Mã thay thế: thay theo bộ | |
| 109 | 232209-8 | Lò xo láLEAF SPRING | 1 | ||
| 110 | 451112-6 | Cần gạt trượtSLIDE LEVER | 1 | ||
| 111 | 263027-3 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| 112 | 451105-3 | Thấu kínhLENS | 1 | ||
| 113 | 451118-4 | Tay cầmHANDLE | 1 | ||
| 114 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 115 | 451106-1 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 116 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 117 | 266499-1 | H.S HEAD BOLT M6X30 WITH GM | 4 | ||
| 118 | 867304-1 | Nhãn máy HM1307CHM1307C NAME PLATE | 1 | ||
| 119 | 451119-2 | Ốp tay cầmHANDLE COVER | 1 | ||
| 120 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 121 | 442180-0 | Băng dính dán bên 2 phíaBOTH SIDE ADHESIVE TAPE | 1 | Mã thay thế: thay theo bộ | |
| 122 | 126094-8 | Cụm bộ điều khiểnCONTROLLER ASSEMBLY | 1 | Gồm các mục 99,102,107,121 | |
| 122-1 | 141802-6 | Cụm bộ điều khiểnCONTROLLER ASSEMBLY | 1 | Gồm các mục 99,102,107,121; Mã thay thế: mã mới thay được mã cũ | |
| A01-1 | D-15285 | Mũi đục nhọn 400BULL POINT 400 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A02 | 824898-9 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162271-8 | Chốt càiLATCH | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A03 | 809556-8 | Nhãn hộp nhựa HM1307CHM1307C PLASTIC CASE LABEL | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
