Sơ đồ chi tiết máy & phụ tùng Makita HM1812
Máy đục bê tông · 136 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

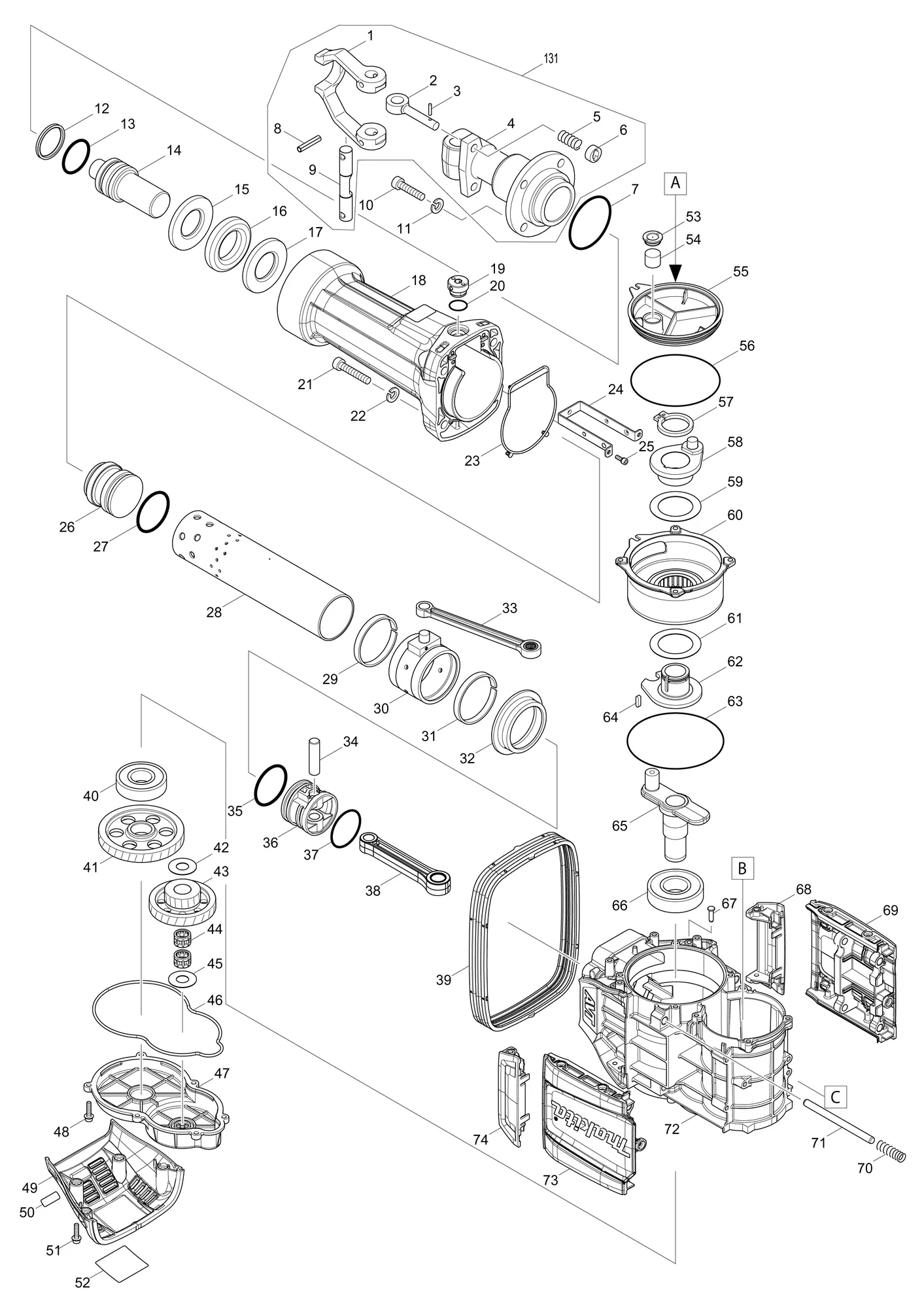

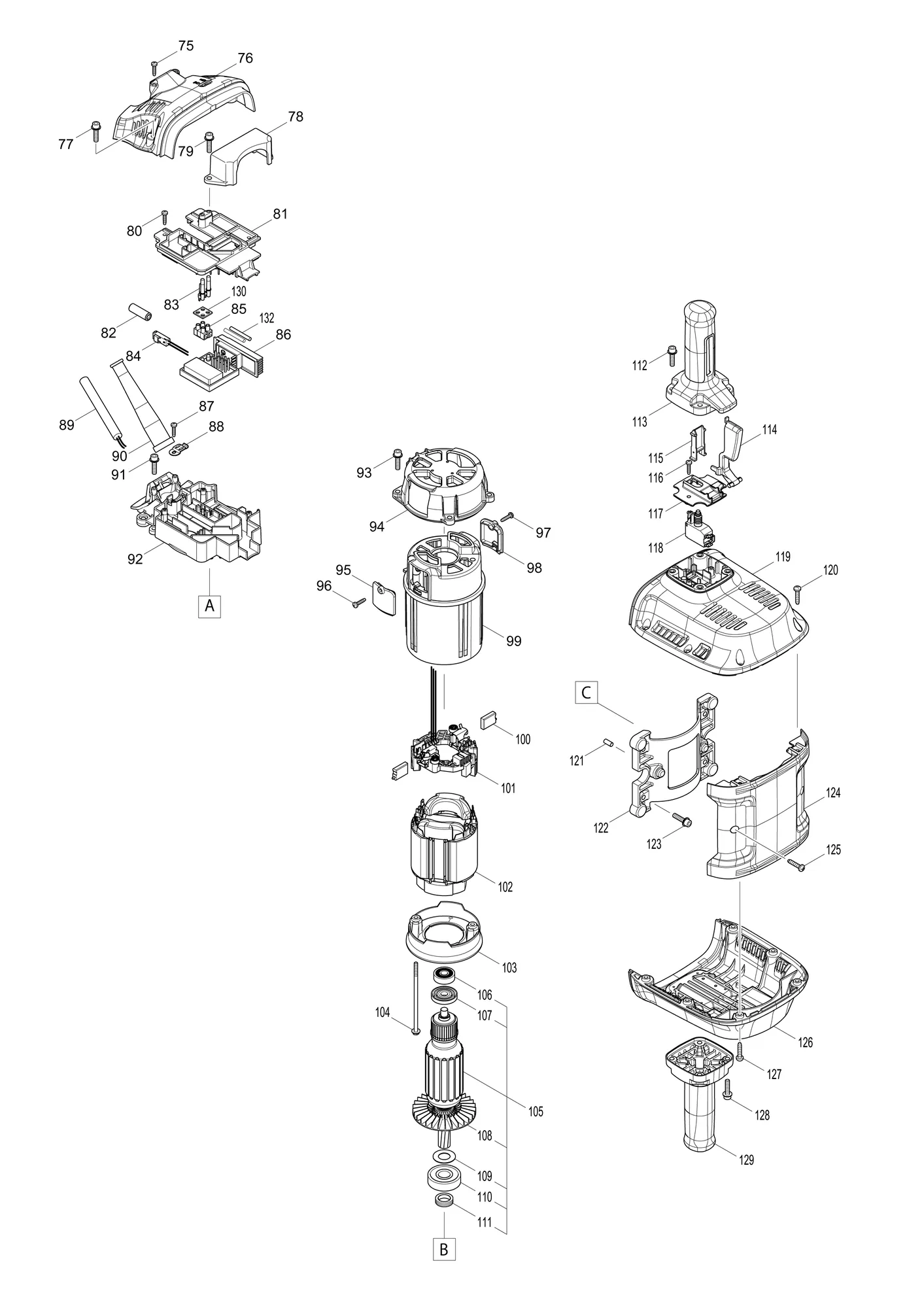

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 324236-0 | Bộ giữ mũiTOOL RETAINER | 1 | ||
| 2 | 322477-2 | Cực bộ giữ mũiTOOL RETAINER POLE | 2 | ||
| 3 | 256219-1 | Chốt 4PIN 4 | 2 | ||
| 4 | 310616-6 | Đầu giữ mũi 29TOOL HOLDER 29 | 1 | ||
| 5 | 233083-7 | Lò xo nén 12COMPRESSION SPRING 12 | 2 | ||
| 6 | 322560-5 | Vòng chặnRETAINER RING | 2 | ||
| 7 | 213757-6 | Gioăng chữ O 80O RING 80 | 1 | ||
| 8 | 951272-9 | Chốt đàn hồi 8-40SPRING PIN 8-40 | 2 | ||
| 9 | 324238-6 | Trục bộ giữ mũiTOOL RETAINER SHAFT | 1 | ||
| 10 | 265989-1 | Bu lông lục giác chìm M12X45HEX. SOCKET BOLT M12X45 | 4 | ||
| 11 | 942301-9 | Long đen vênh 12SPRING WASHER 12 | 4 | ||
| 12 | 213797-4 | Gioăng chữ X 47X-RING 47 | 1 | ||
| 13 | 213798-2 | Gioăng chữ O 47O-RING 47 | 1 | ||
| 14 | 326469-3 | Chốt đậpIMPACT BOLT | 1 | ||
| 15 | 332127-1 | Long đen 42WASHER 42 | 1 | ||
| 16 | 262174-7 | Vòng cao su 47RUBBER RING 47 | 1 | ||
| 17 | 332127-1 | Long đen 42WASHER 42 | 1 | ||
| 18 | 319218-5 | NòngBARREL | 1 | ||
| 19 | 450347-6 | NắpCAP | 1 | ||
| 20 | 213953-6 | Gioăng chữ O 24O RING 24 | 1 | ||
| 21 | 922677-0 | Bu lông lục giác chìm M12X55HEX. SOCKET BOLT M12X55 | 4 | ||
| 22 | 942301-9 | Long đen vênh 12SPRING WASHER 12 | 4 | ||
| 23 | 424666-6 | Vòng phớt ASEAL RING A | 1 | ||
| 24 | 346840-5 | TấmPLATE | 1 | ||
| 25 | 266086-6 | Bu lông lục giác chìm M5X16HEX. SOCKET HEAD BOLT M5X16 | 2 | ||
| 25-1 | 266071-9 | Bu lông lục giác chìm M5X16HEX. SOCKET HEAD BOLT M5X16 | 2 | Mã thay thế: thay được cho nhau | |
| 26 | 326470-8 | Búa đậpSTRIKER | 1 | ||
| 27 | 213799-0 | Gioăng chữ O 56O-RING 56 | 1 | ||
| 28 | 332130-2 | Lớp lót xi lanh 66CYLINDER LINER 66 | 1 | ||
| 29 | 455492-2 | Miếng đệm 72SPACER 72 | 1 | ||
| 30 | 123361-2 | Cụm bộ cân bằngBALANCER ASSEMBLY | 1 | Gồm các mục 29,31 | |
| 31 | 455492-2 | Miếng đệm 72SPACER 72 | 1 | ||
| 32 | 332131-0 | Miếng đệmSPACER | 1 | ||
| 33 | 142922-9 | Tay biên (nguyên bộ)CONNECTING ROD COMPLETE | 1 | ||
| 34 | 268328-4 | Chốt C 15PIN 15 C | 1 | ||
| 35 | 213799-0 | Gioăng chữ O 56O-RING 56 | 1 | ||
| 36 | 455509-1 | Piston | 1 | ||
| 37 | 213662-7 | Gioăng chữ O 55O RING 55 | 1 | ||
| 38 | 455490-6 | Tay biênCONNECTING ROD | 1 | ||
| 39 | 424669-0 | Ống xếpBELLOWS | 1 | ||
| 40 | 211151-6 | Vòng bi 6306LLBBALL BEARING 6306LLB | 1 | ||
| 41 | 227797-8 | Bánh răng nghiêng 57HELICAL GEAR 57 | 1 | ||
| 42 | 267290-0 | Long đen phẳng 18FLAT WASHER 18 | 1 | ||
| 43 | 226834-5 | Bánh răng 23-59 (nguyên bộ)GEAR COMPLETE 23-59 | 1 | ||
| 44 | 212099-5 | Lồng kim 1816NEEDLE CAGE 1816 | 2 | ||
| 45 | 267290-0 | Long đen phẳng 18FLAT WASHER 18 | 1 | ||
| 46 | 424667-4 | Vòng phớt BSEAL RING B | 1 | ||
| 47 | 455491-4 | Nắp bánh răngGEAR COVER | 1 | ||
| 48 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 6 | ||
| 49 | 455500-9 | Nắp bên BSIDE COVER B | 1 | ||
| 50 | 850X57-3 | Nhãn số seri HM1812HM1812 SERIAL NO. LABEL | 1 | ||
| 51 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 4 | ||
| 52 | 850T96-9 | Nhãn máy HM1812HM1812 NAME PLATE | 1 | ||
| 53 | 424668-2 | Nắp lọcFILTER CAP | 1 | ||
| 54 | 443127-7 | LọcFILTER | 1 | ||
| 55 | 455493-0 | ChặnSTOPPER | 1 | ||
| 56 | 213810-8 | Gioăng chữ O 124O-RING 124 | 1 | ||
| 57 | 961156-3 | Phanh S-40RETAINING RING S-40 | 1 | ||
| 58 | 142921-1 | Tay quay (nguyên bộ)CRANK COMPLETE | 1 | ||
| 59 | 267486-3 | Long đen phẳng 50FLAT WASHER 50 | 1 | ||
| 60 | 142952-0 | Hộp tay quay (nguyên bộ)CRANK BOX COMPLETE | 1 | ||
| 61 | 267486-3 | Long đen phẳng 50FLAT WASHER 50 | 1 | ||
| 62 | 310619-0 | Trục bộ đếmCOUNTER SHAFT | 1 | ||
| 63 | 213902-3 | Gioăng chữ O 135O RING 135 | 1 | ||
| 64 | 254220-0 | Then 5KEY 5 | 1 | ||
| 65 | 310618-2 | Trục khuỷuCRANK SHAFT | 1 | ||
| 66 | 211500-7 | Vòng bi 6307LLUBALL BEARING 6307LLU | 1 | ||
| 67 | 256559-7 | Chốt đầu trụ phẳng 6FLAT FILLISTER HD PIN 6 | 4 | ||
| 68 | 455506-7 | Tay cầm CHANDLE C | 1 | ||
| 69 | 455503-3 | Nắp tâmCENTER COVER | 1 | ||
| 70 | 234349-8 | Lò xo nén 12ACOMPRESSION SPRING 12A | 4 | ||
| 71 | 326471-6 | Thanh 10ROD 10 | 4 | ||
| 72 | 142919-8 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | ||
| 73 | 455503-3 | Nắp tâmCENTER COVER | 1 | ||
| 74 | 455506-7 | Tay cầm CHANDLE C | 1 | ||
| 75 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 76 | 455499-8 | Nắp bên ASIDE COVER A | 1 | ||
| 77 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 4 | ||
| 78 | 455510-6 | Giá đỡBRACKET | 1 | ||
| 79 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 2 | ||
| 80 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 81 | 455495-6 | NắpCAP COVER | 1 | ||
| 83 | 455514-8 | Thấu kínhLENS | 1 | ||
| 84 | 632E02-4 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 85 | 654531-7 | Cầu đấu 2PTERMINAL BLOCK 2P | 1 | ||
| 86 | 620417-7 | Bộ điều khiểnCONTROLLER | 1 | ||
| 87 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 88 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 89 | 691025-1 | Dây nguồn 0.75-2-5.0POWER SUPPLY CORD 0.75-2-5.0 | 1 | ||
| 90 | 682560-0 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 91 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 2 | ||
| 92 | 455494-8 | Nắp vỏ trục khuỷuCRANK HOUSING CAP | 1 | ||
| 93 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 4 | ||
| 94 | 319220-8 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 95 | 455498-0 | Nắp giá chổi thanBRUSH HOLDER COVER | 1 | ||
| 96 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 97 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 98 | 455498-0 | Nắp giá chổi thanBRUSH HOLDER COVER | 1 | ||
| 99 | 455496-4 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 100 | 197128-4 | Chổi than CB-218CARBON BRUSH CB-218 | 1 | ||
| 101 | 632E01-6 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 101-1 | 632L58-9 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 102 | 636408-8 | Stator 220VFIELD 220V | 1 | ||
| 103 | 455497-2 | Tấm chắnBAFFLE PLATE | 1 | ||
| 104 | 266922-6 | + HEX. BOLT M5X120 WITH GM | 2 | ||
| 105 | 517913-3 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 106-111 | |
| 106 | 211087-9 | Vòng bi 6200DDWBALL BEARING 6200DDW | 1 | ||
| 107 | 681630-2 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 108 | 240156-9 | Cánh quạt 90FAN 90 | 1 | ||
| 109 | 267487-1 | Long đen phẳng 17FLAT WASHER 17 | 1 | ||
| 110 | 211152-4 | Vòng bi 6303LLUBALL BEARING 6303LLU | 1 | ||
| 111 | 332129-7 | Vít làm kínSEALING SCREW | 1 | ||
| 112 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 4 | ||
| 113 | 455504-1 | Tay cầm AHANDLE A | 1 | ||
| 114 | 455508-3 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 115 | 455511-4 | Dẫn hướng công tắcSWITCH GUIDE | 1 | ||
| 116 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 117 | 455507-5 | Nắp công tắcSWITCH COVER | 1 | ||
| 118 | 650738-3 | Công tắc C3JW-C-PSWITCH C3JW-C-P | 1 | ||
| 119 | 455502-5 | Đế tay cầm AHANDLE BASE A | 1 | ||
| 120 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 6 | ||
| 121 | 256269-6 | Chốt 6PIN 6 | 2 | ||
| 122 | 319222-4 | ĐếBASE | 1 | ||
| 123 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 4 | ||
| 124 | 455501-7 | Nắp đầuHEAD COVER | 1 | ||
| 125 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 126 | 455512-2 | Đế tay cầm BHANDLE BASE B | 1 | ||
| 127 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 6 | ||
| 128 | 266923-4 | H.S.HEAD BOLT M6X25 WITH GM | 4 | ||
| 129 | 455505-9 | Tay cầm BHANDLE B | 1 | ||
| 130 | 685756-2 | Tấm cao suRUBBER SHEET | 1 | ||
| 131 | 135669-2 | Cụm đầu giữ mũiTOOL HOLDER ASS'Y | 1 | Gồm các mục 1-6,8,9 | |
| 132 | 684970-7 | Ống vải kính 3.5-45GLASS CLOTH TUBE 3.5-45 | 2 | ||
| 132-1 | 684670-9 | Ống polyester phủ sơnVARNISHED POLYESTER TUBE | 2 | Mã thay thế: thay được cho nhau | |
| Phụ kiện kèm theo máy | |||||
| A01 | 783203-8 | Chìa lục giác 5HEX. WRENCH 5 | 1 | ||
| A02 | B-10372 | Mài tự lục giác 28.6MM28.6MM HEX SELF SHARPENING | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
