Sơ đồ chi tiết máy & phụ tùng Makita HP2051
Máy khoan búa 2-SPEED 20MM · 78 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/01 · Xem bản gốc (PDF)

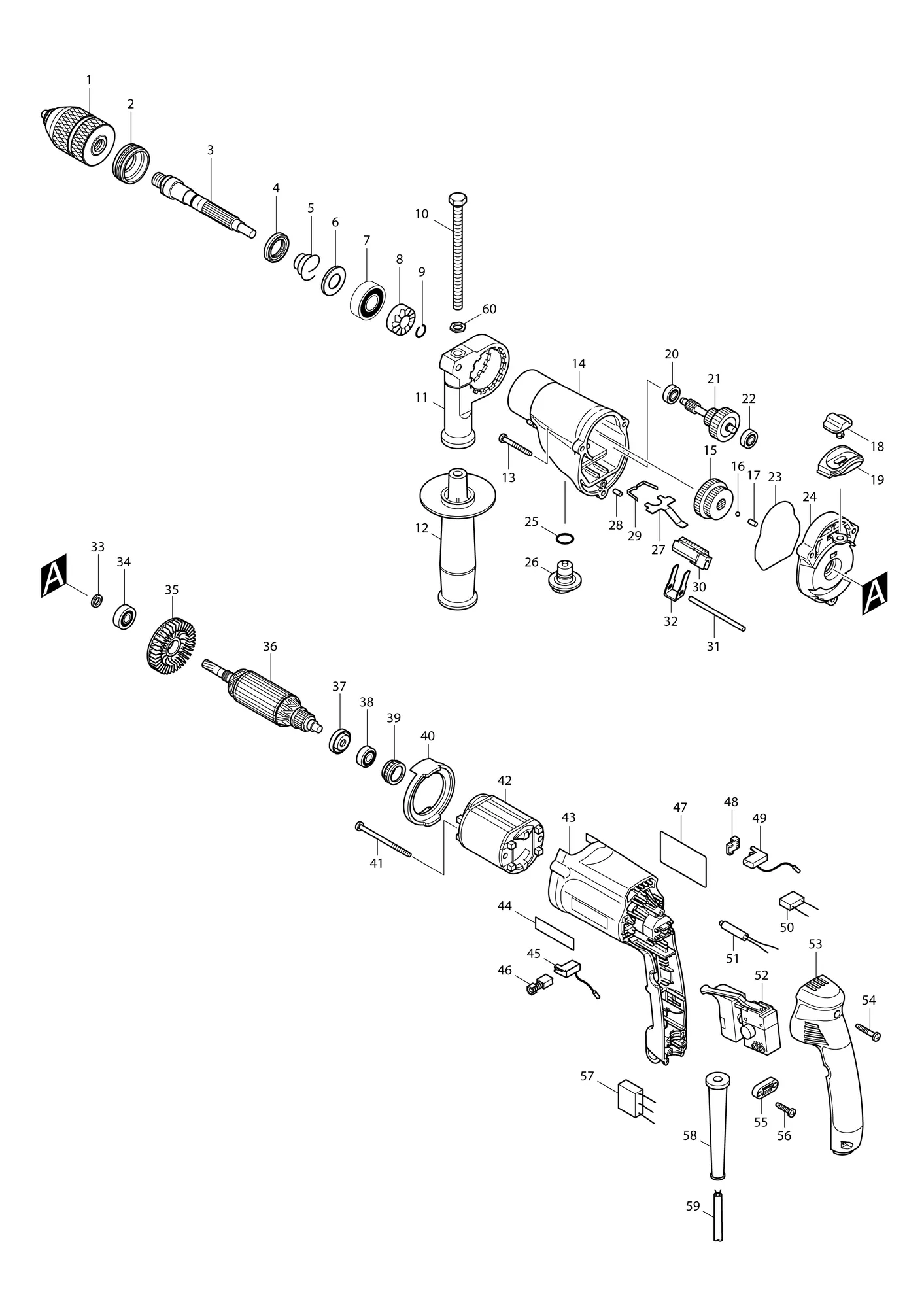

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 192664-5 | Đầu kẹp mũi khoan (tự siết)KEYLESS DRILL CHUCK | 1 | ||
| 1-1 | 194254-0 | Bộ đầu kẹp mũi tự khóaKEYLESS DRILL CHUCK SET | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 2 | 285839-4 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 3 | 324247-5 | Trục chínhSPINDLE | 1 | ||
| 4 | 213314-0 | Phớt dầu 19OIL SEAL 19 | 1 | ||
| 5 | 233921-3 | Lò xo nén cônCONICAL COMPRESSION SPRING | 1 | ||
| 6 | 345224-4 | Long đen cốc 15CUP WASHER 15 | 1 | ||
| 7 | 211206-7 | Vòng bi 6202LLBBALL BEARING 6202LLB | 1 | ||
| 8 | 223137-8 | Cam A | 1 | ||
| 9 | 233920-5 | Vòng hãm lò xo 11RING SPRING 11 | 1 | ||
| 10 | 921923-8 | Bu lông lục giác M8X120HEX. BOLT M8X120 | 1 | ||
| 11-1 | 417630-4 | Đế tay cầm phụGRIP BASE | 1 | ||
| 12-2 | 134943-5 | Cụm tay cầm phụ 36GRIP 36 ASS'Y | 1 | Gồm các mục 10,11,60 | |
| ↳ C10 | 152521-9 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| 12-3 | 135302-6 | Cụm tay cầm phụ 36GRIP 36 ASS'Y | 1 | Gồm các mục 10,11,60; Mã thay thế: thay được cho nhau | |
| ↳ C10 | 153503-4 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| 13 | 266053-1 | Vít tự ren 4X35TAPPING SCREW 4X35 | 3 | ||
| 14 | 153379-9 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 15 | 227030-8 | Bánh răng thẳng 29-37SPUR GEAR 29-37 | 1 | ||
| 16 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 | 1 | ||
| 17 | 256251-5 | Chốt 4PIN 4 | 1 | ||
| 18 | 417801-3 | Cần chuyển chế độ ACHANGE LEVER A | 1 | ||
| 18-1 | 418083-0 | Cần chuyển chế độ ACHANGE LEVER A | 1 | ||
| 19 | 417802-1 | Hộp cần gạtLEVER CASE | 1 | ||
| 20 | 211014-6 | Vòng bi 606BALL BEARING 606 | 1 | ||
| 20-1 | 211012-0 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 21 | 153363-4 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | ||
| 21-1 | 153622-6 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | Mã thay thế: thay được cho nhau | |
| 22 | 211014-6 | Vòng bi 606BALL BEARING 606 | 1 | ||
| 22-1 | 211012-0 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 23 | 421810-6 | Vòng phớtSEAL RING | 1 | ||
| 24 | 153364-2 | Nắp hộp số (nguyên bộ)GEAR HOUSING COVER COMPLETE | 1 | ||
| 24-1 | 153620-0 | Nắp hộp số (nguyên bộ)GEAR HOUSING COVER COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 25 | 213162-7 | Gioăng chữ O 14O RING 14 | 1 | ||
| 25-1 | 213122-9 | Gioăng chữ O 12O RING 12 | 1 | Mã thay thế: thay được cho nhau | |
| 26 | 417805-5 | Cần chuyển chế độ BCHANGE LEVER B | 1 | ||
| 27 | 345225-2 | Tấm khóaLOCK PLATE | 1 | ||
| 28 | 256251-5 | Chốt 4PIN 4 | 1 | ||
| 29 | 232143-2 | Lò xo láLEAF SPRING | 1 | ||
| 30 | 417804-7 | Thanh răng 12RACK 12 | 1 | ||
| 31 | 268092-7 | Chốt 4PIN 4 | 1 | ||
| 32 | 345223-6 | Tấm chuyển BCHANGE PLATE B | 1 | ||
| 33 | 262087-2 | Vòng 8RING 8 | 1 | ||
| 33-1 | 257857-2 | Vòng 8RING 8 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 34 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 35 | 241881-5 | Cánh quạt 52FAN 52 | 1 | ||
| 36 | 517413-3 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 33,34,35,37,38 | |
| 37 | 681636-0 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 38 | 211021-9 | Vòng bi 607LLBBALL BEARING 607LLB | 1 | ||
| 39 | 421494-0 | Vòng cao su 19RUBBER RING 19 | 1 | ||
| 40 | 417803-9 | Tấm chắnBAFFLE PLATE | 1 | ||
| 41 | 266060-4 | Vít tự ren 4X65TAPPING SCREW 4X65 | 2 | ||
| 42 | 633528-9 | Stator 220-240VFIELD 220-240V | 1 | ||
| 43 | 183453-9 | Vỏ động cơMOTOR HOUSING | 1 | Gồm các mục 44 | |
| 43-1 | 417807-1 | Vỏ động cơMOTOR HOUSING | 1 | Mã thay thế: thay được cho nhau | |
| 44 | 819063-3 | Nhãn MakitaMAKITA LABEL | 1 | ||
| 45 | 643989-5 | Giá chổi thanBRUSH HOLDER | 1 | ||
| 46 | 191962-4 | Chổi than CB-419CARBON BRUSH CB-419 | 1 | ||
| 46-1 | B-80422 | Bộ chổi than CB-419ACARBON BRUSH SET CB-419A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 47 | 853860-7 | Nhãn máy HP2051NAME PLATE HP2051 | 1 | ||
| 48 | 689111-0 | Miếng đệmSPACER | 2 | ||
| 49 | 643988-7 | Giá chổi thanBRUSH HOLDER | 1 | ||
| 50 | 645200-1 | Bộ chống nhiễuNOISE SUPPRESSOR | 1 | ||
| 52 | 650524-2 | Công tắc TG813ALB-2SWITCH TG813ALB-2 | 1 | ||
| 53 | 153284-0 | Ốp tay cầm (nguyên bộ)HANDLE COVER COMPLETE | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 2 | ||
| 54 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 3 | ||
| 55 | 687053-2 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 55-1 | 687140-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | Mã thay thế: thay được cho nhau | |
| 56 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 58 | 682566-8 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 59 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 60 | 345280-4 | Long đen lục giácHEX. WASHER | 1 | ||
| 61 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 324219-0 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A02 | 824650-5 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 417724-5 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 819144-3 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
