Sơ đồ chi tiết máy & phụ tùng Makita HP2070
Máy khoan búa 2-SPEED 20MM · 75 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/09 · Xem bản gốc (PDF)

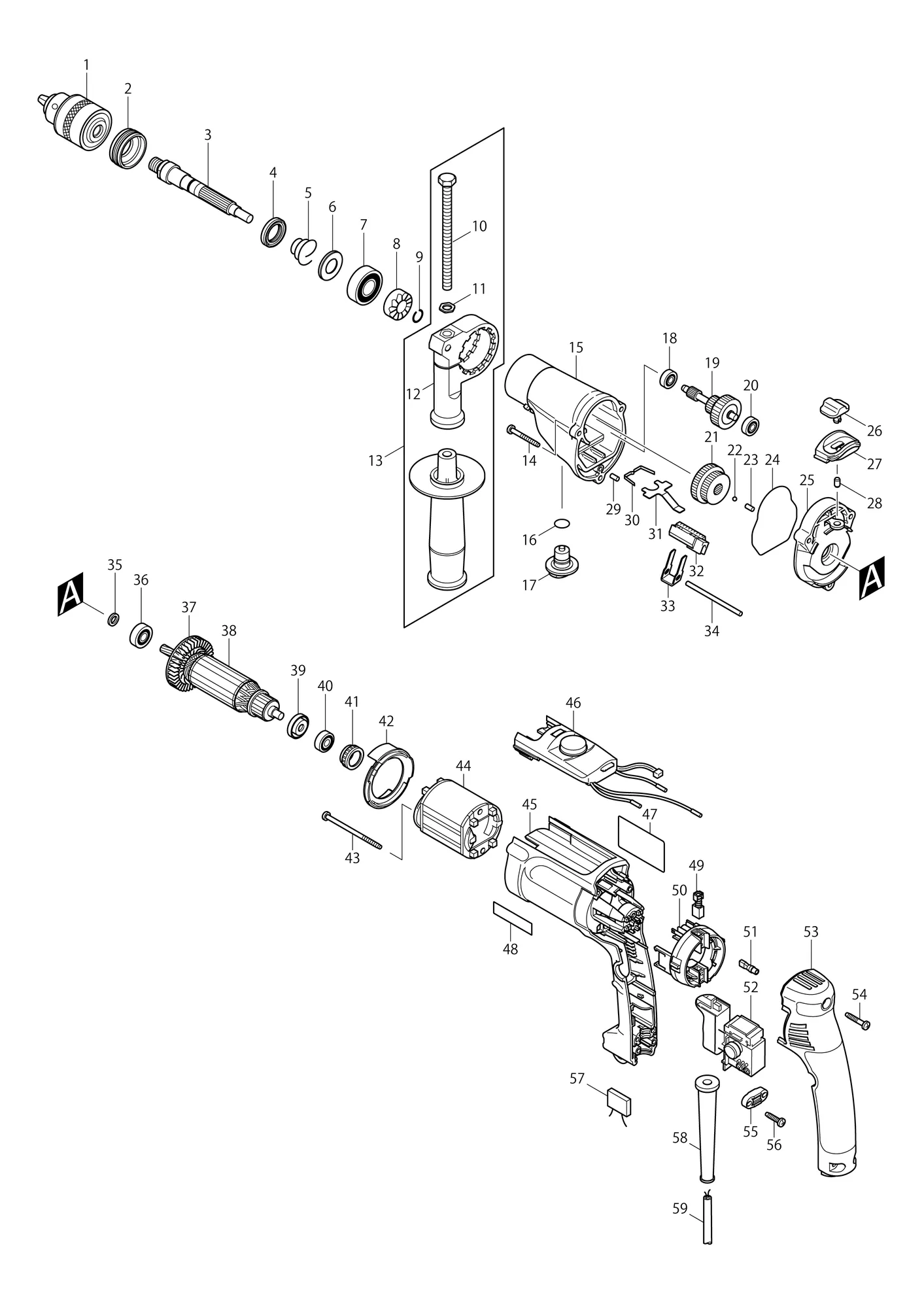

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 193822-6 | Đầu kẹp mũi khoan S13DRILL CHUCK S13 | 1 | ||
| ↳ C10 | 763430-3 | Then đầu kẹp S13CHUCK KEY S13 | 1 | ||
| 2 | 285839-4 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 3 | 324247-5 | Trục chínhSPINDLE | 1 | ||
| 4 | 213314-0 | Phớt dầu 19OIL SEAL 19 | 1 | ||
| 5 | 233921-3 | Lò xo nén cônCONICAL COMPRESSION SPRING | 1 | ||
| 6 | 345224-4 | Long đen cốc 15CUP WASHER 15 | 1 | ||
| 7 | 211206-7 | Vòng bi 6202LLBBALL BEARING 6202LLB | 1 | ||
| 8 | 223141-7 | Cam A | 1 | ||
| 9 | 233920-5 | Vòng hãm lò xo 11RING SPRING 11 | 1 | ||
| 10 | 921923-8 | Bu lông lục giác M8X120HEX. BOLT M8X120 | 1 | ||
| 11 | 345280-4 | Long đen lục giácHEX. WASHER | 1 | ||
| 12 | 417630-4 | Đế tay cầm phụGRIP BASE | 1 | ||
| 13 | 134943-5 | Cụm tay cầm phụ 36GRIP 36 ASS'Y | 1 | Gồm các mục 10-12 | |
| 13-1 | 135302-6 | Cụm tay cầm phụ 36GRIP 36 ASS'Y | 1 | Gồm các mục 10-12; Mã thay thế: thay được cho nhau | |
| 14 | 266053-1 | Vít tự ren 4X35TAPPING SCREW 4X35 | 3 | ||
| 15 | 153621-8 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 16 | 213122-9 | Gioăng chữ O 12O RING 12 | 1 | ||
| 17 | 417805-5 | Cần chuyển chế độ BCHANGE LEVER B | 1 | ||
| 18 | 211014-6 | Vòng bi 606BALL BEARING 606 | 1 | ||
| 18-1 | 211012-0 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 19 | 153622-6 | Bánh răng (nguyên bộ)GEAR COMPLETE | 1 | ||
| 20 | 211014-6 | Vòng bi 606BALL BEARING 606 | 1 | ||
| 20-1 | 211012-0 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | Mã thay thế: thay được cho nhau | |
| 21-1 | 227119-2 | Bánh răng thẳng 29-37SPUR GEAR 29-37 | 1 | ||
| 22 | 216001-0 | Bi thép 3.5STEEL BALL 3.5 | 1 | ||
| 23 | 256251-5 | Chốt 4PIN 4 | 1 | ||
| 24 | 421810-6 | Vòng phớtSEAL RING | 1 | ||
| 25 | 153620-0 | Nắp hộp số (nguyên bộ)GEAR HOUSING COVER COMPLETE | 1 | ||
| 26 | 418083-0 | Cần chuyển chế độ ACHANGE LEVER A | 1 | ||
| 27 | 417802-1 | Hộp cần gạtLEVER CASE | 1 | ||
| 28 | 263002-9 | Chốt cao su 4RUBBER PIN 4 | 1 | ||
| 29 | 256251-5 | Chốt 4PIN 4 | 1 | ||
| 30 | 232143-2 | Lò xo láLEAF SPRING | 1 | ||
| 31 | 345225-2 | Tấm khóaLOCK PLATE | 1 | ||
| 32 | 417804-7 | Thanh răng 12RACK 12 | 1 | ||
| 33 | 345223-6 | Tấm chuyển BCHANGE PLATE B | 1 | ||
| 34 | 268092-7 | Chốt 4PIN 4 | 1 | ||
| 35 | 262087-2 | Vòng 8RING 8 | 1 | ||
| 35-1 | 257857-2 | Vòng 8RING 8 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 36 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 37 | 240065-2 | Cánh quạt 52FAN 52 | 1 | ||
| 38 | 517463-8 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 35-37,39,40 | |
| 39 | 681636-0 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 40 | 211021-9 | Vòng bi 607LLBBALL BEARING 607LLB | 1 | ||
| 41 | 421494-0 | Vòng cao su 19RUBBER RING 19 | 1 | ||
| 42 | 418269-6 | Tấm chắnBAFFLE PLATE | 1 | ||
| 43 | 266004-4 | Vít tự ren 4X70TAPPING SCREW 4X70 | 2 | ||
| 44 | 633573-4 | Stator 220-240VFIELD 220-240V | 1 | ||
| 45 | 183657-3 | Vỏ động cơMOTOR HOUSING | 1 | Gồm các mục 48 | |
| 46 | 631534-8 | Bộ điều khiểnCONTROLLER | 1 | ||
| 47 | 850576-5 | Nhãn máy HP2070NAME PLATE HP2070 | 1 | ||
| 48 | 819063-3 | Nhãn MakitaMAKITA LABEL | 1 | ||
| 49 | A-81284 | Chổi than CB-419ACARBON BRUSH CB-419A | 1 | ||
| 49-1 | B-80086 | Bộ chổi than CB-419ACARBON BRUSH SET CB-419A | 1 | Mã thay thế: thay được cho nhau | |
| 49-2 | B-80422 | Bộ chổi than CB-419ACARBON BRUSH SET CB-419A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 50 | 638236-7 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 50-1 | 638413-1 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | Mã thay thế: thay được cho nhau | |
| 51 | 686038-5 | Ống lót ổ cắmRECEPTACLE SLEEVE | 2 | ||
| 52 | 650212-1 | Công tắc TG813TB-4SWITCH TG813TB-4 | 1 | ||
| 53 | 418273-5 | Ốp tay cầmHANDLE COVER | 1 | ||
| 54 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 3 | ||
| 55 | 687053-2 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 55-1 | 687140-7 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | Mã thay thế: thay được cho nhau | |
| 56 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 57 | 645200-1 | Bộ chống nhiễuNOISE SUPPRESSOR | 1 | ||
| 58 | 682566-8 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 59 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 324219-0 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A02 | 410102-8 | Giá giữ thenKEY HOLDER | 1 | ||
| A03 | 763430-3 | Then đầu kẹp S13CHUCK KEY S13 | 1 | ||
| A04 | 824650-5 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 417724-5 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 819144-3 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A07 | 805736-4 | Nhãn hộp nhựa HP2070HP2070 PLASTIC CASE LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
