Sơ đồ chi tiết máy & phụ tùng Makita HR005G
Máy khoan bê tông dùng pin 40MM · 170 mã phụ tùng · Áp dụng: HR005GM201
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

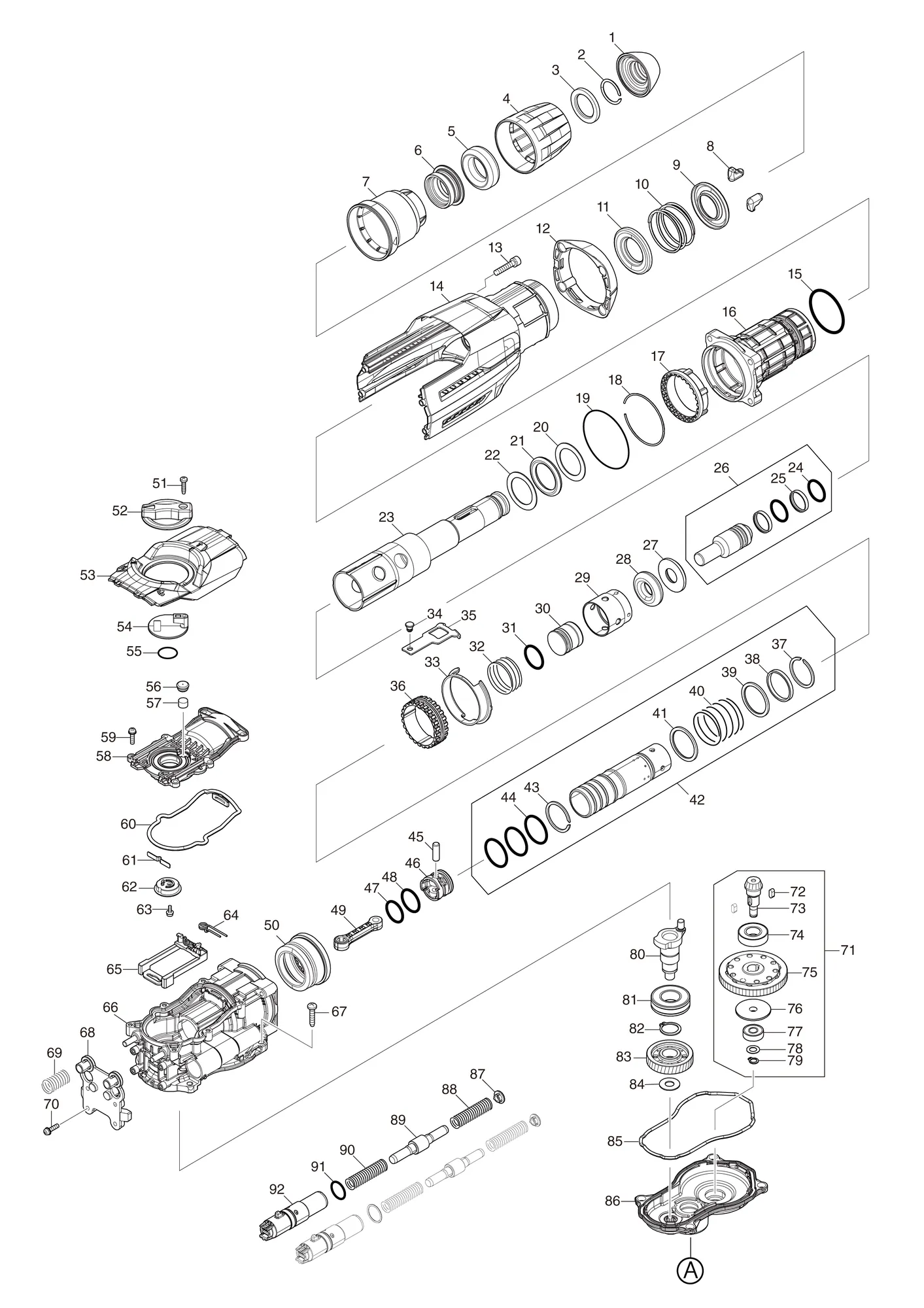

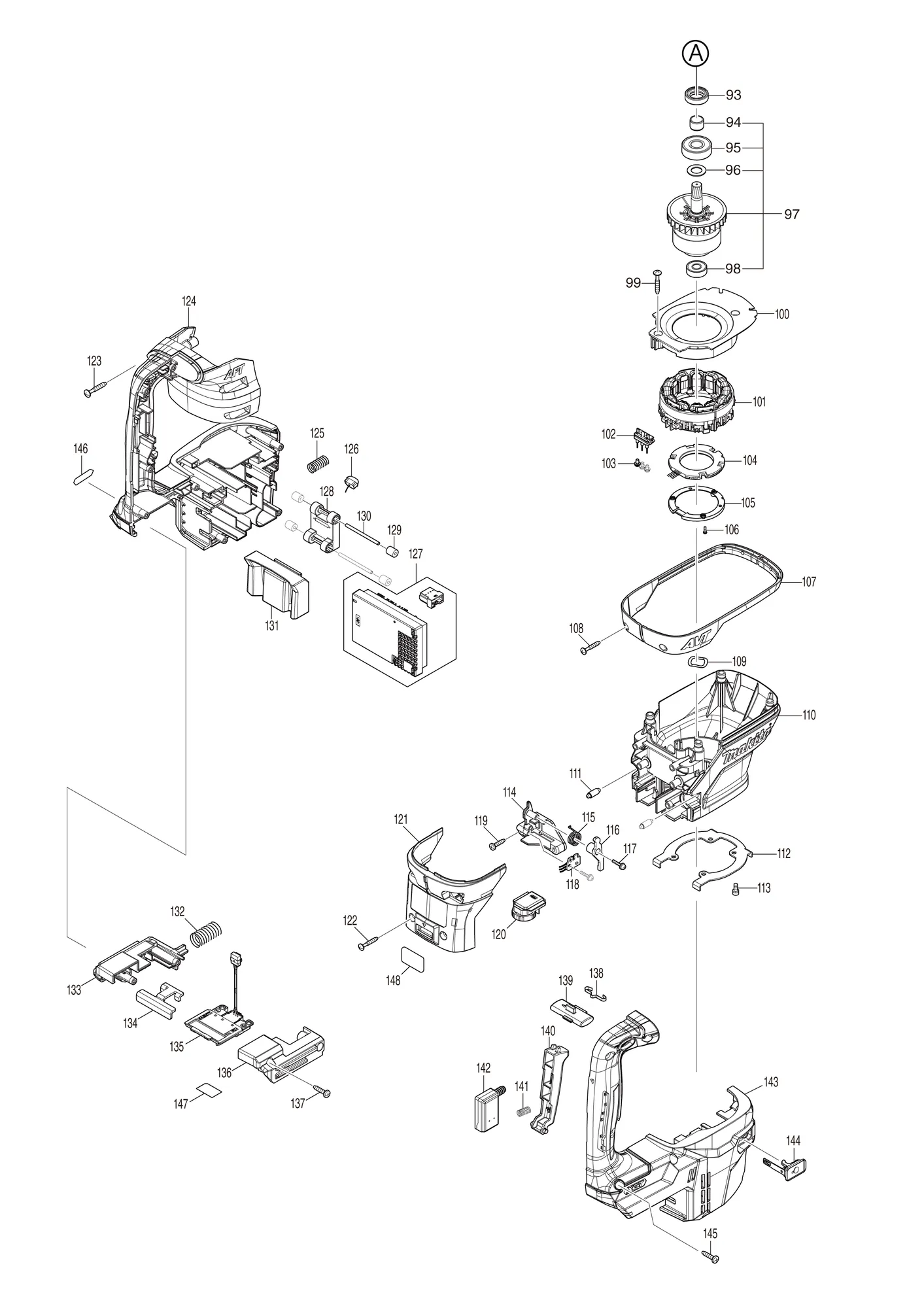

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286292-7 | Nắp đầu giữ mũiTOOL HOLDER CAP | 1 | ||
| 2 | 233948-3 | Vòng hãm lò xo 25RING SPRING 25 | 1 | ||
| 3 | 257308-5 | Vòng 28RING 28 | 1 | ||
| 4 | 454330-5 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 5 | 262167-4 | Vòng cao su 30RUBBER RING 30 | 1 | ||
| 6 | 326272-2 | Vòng đầu kẹpCHUCK RING | 1 | ||
| 7 | 454331-3 | Nắp nhảRELEASE COVER | 1 | ||
| 8 | 310257-8 | Bộ giữ mũiTOOL RETAINER | 2 | ||
| 9 | 346670-4 | Dẫn hướng lò xoSPRING GUIDE | 1 | ||
| 10 | 234288-2 | Lò xo nén 46COMPRESSION SPRING 46 | 1 | ||
| 11 | 346670-4 | Dẫn hướng lò xoSPRING GUIDE | 1 | ||
| 12 | 424560-2 | Nắp vỏHOUSING CAP | 1 | ||
| 13 | 922351-0 | Bu lông lục giác chìm M6X30HEX. SOCKET HEAD BOLT M6X30 | 4 | ||
| 14 | 141957-7 | Nắp vỏ A (nguyên bộ)HOUSING COVER A COMPLETE | 1 | ||
| ↳ C10 | 810100-6 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 15 | 213615-6 | Gioăng chữ O 46O RING 46 | 1 | ||
| 16 | 141956-9 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| ↳ C10 | 213490-0 | Phớt dầu 32OIL SEAL 32 | 1 | ||
| ↳ C20 | 213492-6 | Gioăng chữ O 32O-RING 32 | 1 | ||
| ↳ C30 | 233963-7 | Vòng hãm lò xo 45RING SPRING 45 | 1 | ||
| 17 | 454337-1 | Ống lót khóaLOCK SLEEVE | 1 | ||
| 18 | 234290-5 | Vòng hãm lò xo 59RING SPRING 59 | 1 | ||
| 19 | 213707-1 | Gioăng chữ O 65O RING 65 | 1 | ||
| 20 | 267469-3 | Long đen phẳng 32FLAT WASHER 32 | 1 | ||
| 21 | 262168-2 | Vòng cao su 32RUBBER RING 32 | 1 | ||
| 22 | 267469-3 | Long đen phẳng 32FLAT WASHER 32 | 1 | ||
| 23 | 326268-3 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 24 | 213317-4 | Gioăng chữ O 20O RING 20 | 2 | ||
| 25 | 213392-0 | Vòng flo 25FLUORIDE RING 25 | 2 | ||
| 26 | 136377-8 | Cụm chốt đậpIMPACT BOLT ASSY | 1 | Gồm các mục 24,25 | |
| 27 | 326274-8 | Vòng 17RING 17 | 1 | ||
| 28 | 262166-6 | Vòng cao su 18RUBBER RING 18 | 1 | ||
| 29 | 454347-8 | Ống lót trượtSLIDE SLEEVE | 1 | ||
| 30 | 326270-6 | Búa đậpSTRIKER | 1 | ||
| 31 | 213695-2 | Gioăng chữ O 22O-RING 22 | 1 | ||
| 32 | 234289-0 | Lò xo nén 33COMPRESSION SPRING 33 | 1 | ||
| 33 | 346673-8 | Vòng dẫn hướngGUIDE RING | 1 | ||
| 34 | 256548-2 | Chốt đầu trụ phẳng 6FLAT FILLISTER HEAD PIN 6 | 1 | ||
| 35 | 346671-2 | Tấm thanh nốiLINK PLATE | 1 | ||
| 36 | 313255-1 | Ống lót chủ độngDRIVING SLEEVE | 1 | ||
| 37 | 257991-8 | Phanh WR-32.5 (EXT)RETAINING RING (EXT) WR-32.5 | 1 | ||
| 38 | 257340-9 | Vòng 33RING 33 | 1 | ||
| 39 | 267470-8 | Long đen phẳng 33FLAT WASHER 33 | 1 | ||
| 40 | 234287-4 | Lò xo nén 34COMPRESSION SPRING 34 | 1 | ||
| 41 | 267470-8 | Long đen phẳng 33FLAT WASHER 33 | 1 | ||
| 42 | 136378-6 | Cụm xi lanhCYLINDER ASSY | 1 | Gồm các mục 37-41,43,44 | |
| 43 | 257991-8 | Phanh WR-32.5 (EXT)RETAINING RING (EXT) WR-32.5 | 1 | ||
| 44 | 213406-5 | Gioăng chữ O 30O RING 30 | 3 | ||
| 45 | 256197-5 | Chốt 7PIN 7 | 1 | ||
| 46 | 419004-5 | Piston | 1 | ||
| 47 | 213379-2 | Gioăng chữ O 21O RING 21 | 1 | ||
| 48 | 213695-2 | Gioăng chữ O 22O-RING 22 | 1 | ||
| 49 | 454317-7 | Tay biênCONNECTING ROD | 1 | ||
| 50 | 227613-4 | Bánh răng côn xoắn 26SPIRAL BEVEL GEAR 26 | 1 | ||
| 51 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 52 | 454326-6 | Cần chuyển chế độCHANGE LEVER | 1 | ||
| 53 | 313325-6 | Nắp che tay quayCRANK CAP COVER | 1 | ||
| 54 | 454345-2 | Cần gạt tay quayCRANK LEVER | 1 | ||
| 55 | 213262-3 | Gioăng chữ O 18O RING 18 | 1 | ||
| 56 | 424556-3 | Nắp lọcFILTER CAP | 1 | ||
| 57 | 443182-9 | LọcFILTER | 1 | ||
| 58 | 454319-3 | Nắp tay quayCRANK CAP | 1 | ||
| 59 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 6 | ||
| 60 | 424559-7 | Vòng phớt BSEAL RING B | 1 | ||
| 61 | 232280-2 | Lò xo láLEAF SPRING | 1 | ||
| 62 | 458100-4 | Cần gạt thanh nốiLINK LEVER | 1 | ||
| 63 | 911511-9 | Vít đầu tròn M4X10PAN HEAD SCREW M4X10 | 1 | ||
| 64 | 233603-7 | Lò xo xoắn 7TORSION SPRING 7 | 1 | ||
| 65 | 454338-9 | Dẫn hướng thanh nốiLINK GUIDE | 1 | ||
| 66 | 141953-5 | Vỏ trục khuỷu A (nguyên bộ)CRANK HOUSING A COMPLETE | 1 | ||
| 67 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 4 | ||
| 68 | 140Y51-2 | Giá giữ lò xo (nguyên bộ)SPRING HOLDER COMPLETE | 1 | ||
| ↳ C10 | 422646-6 | Nắp 10CAP 10 | 2 | ||
| 69 | 234282-4 | Lò xo nén 12COMPRESSION SPRING 12 | 2 | ||
| 70 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 4 | ||
| 71 | 126290-8 | Cụm giới hạn lực siếtTORQUE LIMITER ASSEMBLY | 1 | Gồm các mục 72-79 | |
| 72 | 254239-9 | Then 4KEY 4 | 2 | ||
| 73 | 227612-6 | Bánh răng côn xoắn 7SPIRAL BEVEL GEAR 7 | 1 | ||
| 74 | 211232-6 | Vòng bi 6002LLUBALL BEARING 6002LLU | 1 | ||
| 75 | 141959-3 | Giới hạn lực siết (nguyên bộ)TORQUE LIMITTER COMPLETE | 1 | ||
| 76 | 324727-1 | Long đen có vai 8SHOULDER WASHER 8 | 1 | ||
| 77 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 78 | 253215-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 79 | 961004-6 | Phanh S-8RETAINING RING S-8 | 1 | ||
| 80 | 326271-4 | Trục khuỷuCRANK SHAFT | 1 | ||
| 81 | 210183-0 | Vòng bi 6004LLUBALL BEARING 6004LLU | 1 | ||
| 82 | 961060-6 | Phanh S-20RETAINING RING S-20 | 1 | ||
| 83 | 227772-4 | Bánh răng nghiêng 37HELICAL GEAR 37 | 1 | ||
| 84 | 253180-3 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 85 | 424558-9 | Vòng phớt ASEAL RING A | 1 | ||
| 86 | 141955-1 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 87 | 454342-8 | Tấm lò xoSPRING PLATE | 2 | ||
| 88 | 234286-6 | Lò xo nén 11COMPRESSION SPRING 11 | 2 | ||
| 89 | 326273-0 | Đối trọng bộ đếmCOUNTER WEIGHT | 2 | ||
| 90 | 234286-6 | Lò xo nén 11COMPRESSION SPRING 11 | 2 | ||
| 91 | 213325-5 | Gioăng chữ O 19O RING 19 | 2 | ||
| 92 | 142289-5 | Giá giữ (nguyên bộ)HOLDER COMPLETE | 2 | ||
| 93 | 213231-4 | Phớt dầu 15OIL SEAL 15 | 1 | ||
| 94 | 331596-3 | Ống lót 12SLEEVE 12 | 1 | ||
| 95 | 211137-0 | Vòng bi 6201LLUBALL BEARING 6201LLU | 1 | ||
| 96 | 253744-3 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 97 | 519492-7 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 94-96,98 | |
| 98 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 99 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 2 | ||
| 100 | 458099-3 | Tấm chắnBAFFLE PLATE | 1 | ||
| 101 | 629335-6 | Stator | 1 | ||
| 102 | 632R64-0 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 103 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 3 | ||
| 104 | 620D76-1 | Bộ điều khiển BCONTROLLER B | 1 | ||
| 105 | 687B69-9 | ChặnSTOPPER | 1 | ||
| 106 | 266490-9 | Vít tự ren PT2X6TAPPING SCREW PT 2X6 | 3 | ||
| 107 | 454348-6 | Chắn bảo vệ 40GUARD 40 | 1 | ||
| 108 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 2 | ||
| 109 | 267721-9 | Long đen sóng 15WAVE WASHER 15 | 1 | ||
| 110 | 458051-1 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 111 | 256380-4 | Chốt vai 4-6SHOULDER PIN 4-6 | 2 | ||
| 112 | 347299-9 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 113 | 922111-0 | Bu lông lục giác chìm M4X10HEX. SOCKET HEAD BOLT M4X10 | 4 | ||
| 114 | 412951-9 | ĐếBASE | 1 | ||
| 115 | 232643-2 | Lò xo xoắn 13TORSION SPRING 13 | 1 | ||
| 116 | 140W56-0 | Cần gạt (nguyên bộ)LEVER COMPLETE | 1 | ||
| 117 | 263046-9 | Vít tự ren 3X14TAPPING SCREW 3X14 | 2 | ||
| 118 | 620D75-3 | Mạch cảm biếnSENSOR CIRCUIT | 1 | ||
| 119 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 120 | 620796-3 | Mạch mặt sốDIAL CIRCUIT | 1 | ||
| 121 | 140W55-2 | Nắp vỏ động cơ (nguyên bộ)MOTOR HOUSING COVER COMPLETE | 1 | ||
| ↳ C10 | 422564-8 | Tấm mútSPONGE SHEET | 1 | ||
| ↳ C11 | 422730-7 | Tấm cao suRUBBER SHEET | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 122 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 2 | ||
| 123 | 265999-8 | Vít tự ren 4X25TAPPING SCREW 4X25 | 4 | ||
| 124 | 183R84-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 143 | |
| 125 | 232411-3 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 126 | 620549-0 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 127 | 620D73-7 | Bộ điều khiểnCONTROLLER | 1 | ||
| 128 | 620D74-5 | Mạch cảm biến gia tốcACCELEROMETER CIRCUIT | 1 | ||
| 129 | 422472-3 | Ống lót mút 3SPONGE SLEEVE 3 | 4 | ||
| 130 | 256886-2 | Thanh 3ROD 3 | 2 | ||
| 131 | 422642-4 | Cao su đệmCUSHION RUBBER | 1 | ||
| 132 | 232650-5 | Lò xo nén 13COMPRESSION SPRING 13 | 1 | ||
| 133 | 183R85-0 | Bộ giá giữ pinBATTERY HOLDER SET | 1 | Gồm các mục 136 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 134 | 346039-2 | Tấm đỡSUPPORT PLATE | 1 | ||
| 135 | 632P49-4 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 136 | 183R85-0 | Bộ giá giữ pinBATTERY HOLDER SET | 1 | Gồm các mục 133 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 137 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 138 | 232152-1 | Lò xo láLEAF SPRING | 1 | ||
| 139 | 412953-5 | Khóa cò bấmTRIGGER LOCK | 1 | ||
| 140 | 458097-7 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 141 | 232418-9 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 142 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 143 | 183R84-2 | Bộ vỏHOUSING SET | 1 | Gồm các mục 124 | |
| 144 | 140F99-0 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213218-6 | Gioăng chữ O 16O RING 16 | 1 | ||
| ↳ C20 | 818H07-8 | Nhãn nắpCAP LABEL | 1 | ||
| 145 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 8 | ||
| 146 | 8012U4-2 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 147 | 857X76-0 | Nhãn số seri HR005GHR005G SERIAL NO. LABEL | 1 | ||
| 148 | 857X71-0 | Nhãn máy HR005GHR005G NAME PLATE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 123138-5 | Cụm tay cầm phụSIDE GRIP ASSEMBLY | 1 | ||
| A02 | 196792-8 | Bộ tay cầm phụ 73SIDE HANDLE 73 SET | 1 | ||
| A03 | 194683-7 | Bộ bình chứa mỡGREASE VESSEL SET | 1 | ||
| A04 | 821837-0 | Hộp nhựa đựng máyPLASTIC CASE | 1 | ||
| A05 | 331955-1 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A06 | 443122-7 | VảiCLOTH | 1 | ||
| A08B | 412393-7 | Nắp pinBATTERY COVER | 2 | Chỉ bản HR005GM201 | |
| A09B | 191B26-6 | Bộ pin BL4040BATTERY BL4040 SET | 2 | Chỉ bản HR005GM201 | |
| A10B | ***DC40RA | Sạc nhanh DC40RADC40RA FAST CHARGER | 1 | Chỉ bản HR005GM201; gồm nhiều chi tiết | |
| B01 | 191N29-2 | Bộ bảo dưỡng búaHAMMER SERVICE KIT | 1 | Gồm các mục 1,2,8,24,25,31,47,48 | |
| Phụ tùng | |||||
| ↳ C10 | 181490-7 | Mỡ bôi trơn búa 30GHAMMER GREASE 30G | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
