Sơ đồ chi tiết máy & phụ tùng Makita HR2631F
Máy búa tổ hợp 26MM · 120 mã phụ tùng · Áp dụng: HR2631F, HR2631FX5, HR2631FX5
Tài liệu: Makita Việt Nam · bản 2021/03 · Xem bản gốc (PDF)

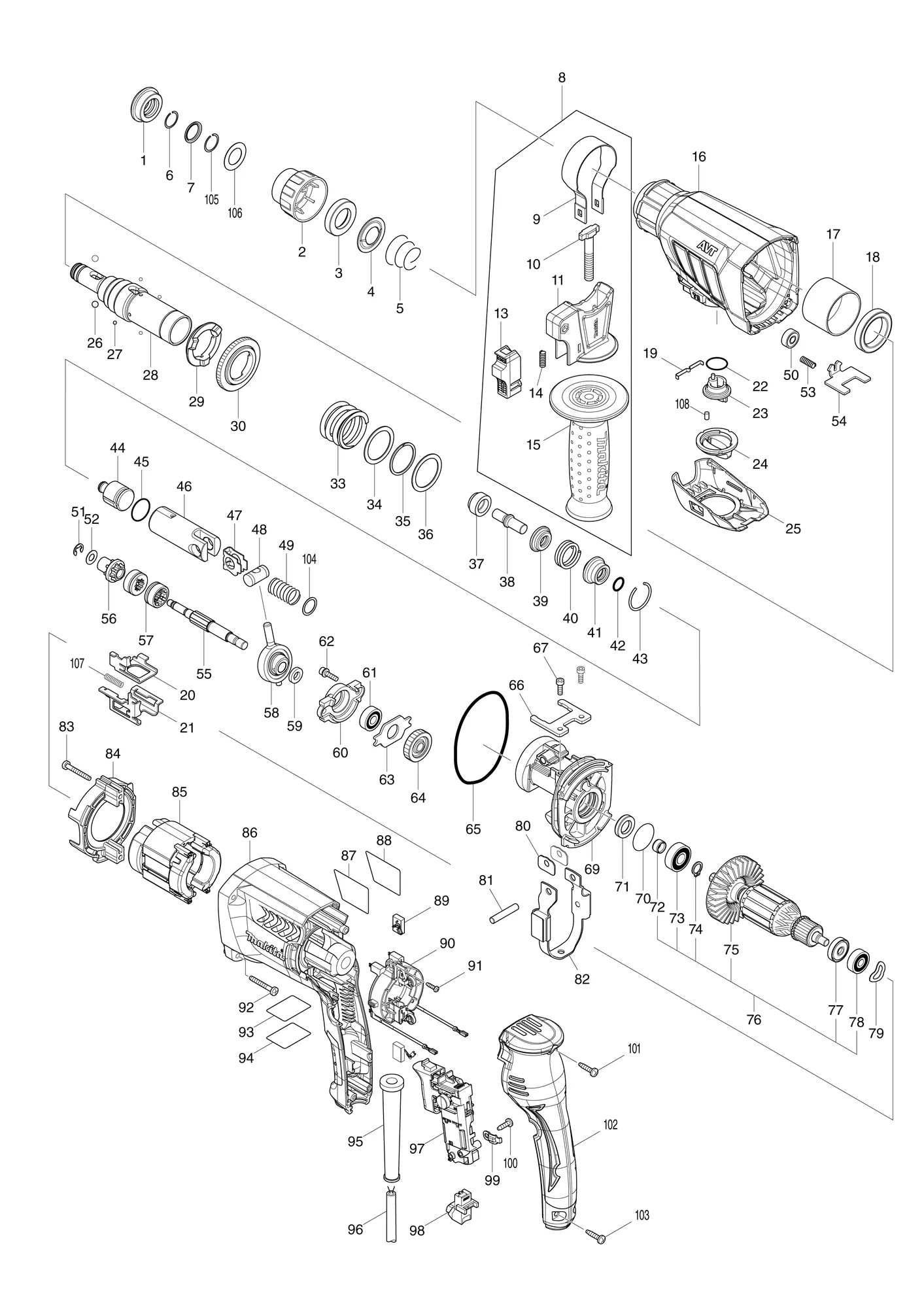

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286288-8 | Nắp 35CAP 35 | 1 | ||
| 2 | 455393-4 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 3 | 325813-1 | Vòng 21RING 21 | 1 | ||
| 4 | 346177-0 | Long đen dẫn hướngGUIDE WASHER | 1 | ||
| 5 | 233916-6 | Lò xo côn 21-29 (nguyên bộ)CONICAL COMP. SPRING 21-29 | 1 | ||
| 6 | 233989-9 | Vòng hãm lò xo 14RING SPRING 14 | 1 | ||
| 7 | 346834-0 | Long đen 16WASHER 16 | 1 | ||
| 8 | 122878-2 | Cụm tay cầm phụGRIP ASSEMBLY | 1 | Gồm các mục 9-11,13-15 | |
| 9 | 346181-9 | Lò xo tay cầm phụ 50GRIP SPRING 50 | 1 | ||
| 10 | 266349-0 | Bu lông vuông M8X50SQUARE BOLT M8X50 | 1 | ||
| 11 | 451539-0 | Đế tay cầm phụGRIP BASE | 1 | ||
| 13 | 141765-6 | Nút khóa (nguyên bộ)LOCK BUTTON COMPLETE | 1 | ||
| 14 | 233360-7 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 15 | 154935-8 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| 16 | 142970-8 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 213636-8 | Phớt dầu 25OIL SEAL 25 | 1 | ||
| 17 | 331890-3 | Ống lót cốcCUP SLEEVE | 1 | ||
| 18 | 211294-4 | Vòng bi 6806LLUBALL BEARING 6806LLU | 1 | ||
| 19 | 232286-0 | Lò xo láLEAF SPRING | 1 | ||
| 20 | 346833-2 | Tấm chuyển BCHANGE PLATE B | 1 | ||
| 21 | 346832-4 | Tấm chuyển ACHANGE PLATE A | 1 | ||
| 22 | 213278-8 | Gioăng chữ O 17O RING 17 | 1 | ||
| 23 | 455392-6 | Cần chuyển chế độCHANGE LEVER | 1 | ||
| 24 | 455394-2 | Nắp cần chuyển chế độCHANGE LEVER CAP | 1 | ||
| 25 | 455391-8 | Nắp cần chuyển chế độCHANGE LEVER COVER | 1 | ||
| 26 | 216022-2 | Bi thép 7.0STEEL BALL 7.0 | 2 | ||
| 27 | 216019-1 | Bi thép 3STEEL BALL 3 | 4 | ||
| 28 | 142972-4 | Đầu giữ mũi (nguyên bộ)TOOL HOLDER COMPLETE | 1 | ||
| ↳ C10 | 213344-1 | Phớt dầu 9OIL SEAL 9 | 1 | ||
| 29 | 332139-4 | Bích chủ độngDRIVING FLANGE | 1 | ||
| 30 | 227360-7 | Bánh răng thẳng 51SPUR GEAR 51 | 1 | ||
| 33 | 234148-8 | Lò xo nén 31COMPRESSION SPRING 31 | 1 | ||
| 34 | 267153-0 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 35 | 257932-4 | Long đen khóa xoắn 30SPIRO LOCK WASHER 30 | 1 | ||
| 36 | 267153-0 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 37 | 325783-4 | Ống lót 9BSLEEVE 9B | 1 | ||
| 38 | 325789-2 | Chốt đập AIMPACT BOLT A | 1 | ||
| 39 | 325792-3 | Long đen 10WASHER 10 | 1 | ||
| 40 | 234149-6 | Lò xo nén 20COMPRESSION SPRING 20 | 1 | ||
| 41 | 325793-1 | Hộp gioăng chữ O BO-RING CASE B | 1 | ||
| 42 | 213073-6 | Gioăng chữ O 9O RING 9 | 1 | ||
| 43 | 233979-2 | Vòng hãm lò xo 28RING SPRING 28 | 1 | ||
| 44 | 325784-2 | Búa đậpSTRIKER | 1 | ||
| 45 | 213258-4 | Gioăng chữ O 17.5O RING 17.5 | 1 | ||
| 46 | 310345-1 | Xi lanh pistonPISTON CYLINDER | 1 | ||
| 47 | 346036-8 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 48 | 324215-8 | Khớp nối pistonPISTON JOINT | 1 | ||
| 49 | 234098-7 | Lò xo nén 14COMPRESSION SPRING 14 | 1 | ||
| 50 | 210028-2 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | ||
| 51 | 257336-0 | Ngoài vòng chặn U-6STOP RING EXT U-6 | 1 | ||
| 52 | 253186-1 | Long đen phẳng 7FLAT WASHER 7 | 1 | ||
| 53 | 233360-7 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 54 | 346831-6 | Tấm khóaLOCK PLATE | 1 | ||
| 55 | 326448-1 | Trục camCAM SHAFT | 1 | ||
| 56 | 227359-2 | Bánh răng thẳng 10SPUR GEAR 10 | 1 | ||
| 57 | 332125-5 | Cam ly hợpCLUTCH CAM | 2 | ||
| 58 | 219023-9 | Vòng bi nghiêng 10SWASH BEARING 10 | 1 | ||
| 59 | 257321-3 | Vòng 8RING 8 | 1 | ||
| 60 | 310344-3 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 61 | 211032-4 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 62 | 266437-3 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 2 | ||
| 63 | 285735-6 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 64 | 227719-8 | Bánh răng nghiêng 26HELICAL GEAR 26 | 1 | ||
| 65 | 213728-3 | Gioăng chữ O 68O-RING 68 | 1 | ||
| 66 | 346222-1 | TấmPLATE | 1 | ||
| 67 | 265353-6 | Bu lông lục giác chìm M4X12HEX. SOCKET HEAD BOLT M4X12 | 2 | ||
| 69 | 141573-5 | Vỏ trong (nguyên bộ)INNER HOUSING COMPLETE | 1 | ||
| ↳ C10 | 443153-6 | NỉFELT | 1 | ||
| 70 | 213407-3 | Gioăng chữ O 26O RING 26 | 1 | ||
| 71 | 213678-2 | Phớt dầu 12OIL SEAL 12 | 1 | ||
| 72 | 262569-4 | Ống lót 9SLEEVE 9 | 1 | ||
| 73 | 211097-6 | Vòng bi 6000LLBBALL BEARING 6000LLB | 1 | ||
| 74 | 961006-2 | Phanh S-10RETAINING RING S-10 | 1 | ||
| 75 | 240121-8 | Cánh quạt 65FAN 65 | 1 | ||
| 76 | 515358-9 | Cụm rotor 220VARMATURE ASSEMBLY 220V | 1 | Gồm các mục 72-75,77,78 | |
| 77 | 681652-2 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 78 | 210023-2 | Vòng bi 627DDWBALL BEARING 627DDW | 1 | ||
| 79 | 267804-5 | Long đen sóng 15WAVE WASHER 15 | 1 | ||
| 80 | 346180-1 | Dẫn hướng giá giữ đối trọngWEIGHT HOLDER GUIDE | 2 | ||
| 81 | 256246-8 | Chốt 6PIN 6 | 1 | ||
| 82 | 165593-5 | Đối trọng bộ đếmCOUNTER WEIGHT | 1 | ||
| 83 | 266361-0 | Vít tự ren 4X30TAPPING SCREW 4X30 | 2 | ||
| 84 | 451527-7 | Tấm chắnBAFFLE PLATE | 1 | ||
| 85 | 626633-9 | Stator 220VFIELD 220V | 1 | ||
| 86 | 451535-8 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 87 | 850L56-3 | Nhãn máy HR2631FHR2631F NAME PLATE | 1 | ||
| 88 | 819390-8 | Nhãn trongCLEAR LABEL | 1 | ||
| 89 | 195001-2 | Bộ chổi than CB-325CARBON BRUSH SET CB-325 | 1 | ||
| 90 | 638655-7 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 91 | 266556-5 | Vít tự ren 3X12TAPPING SCREW 3X12 | 2 | ||
| 92 | 266361-0 | Vít tự ren 4X30TAPPING SCREW 4X30 | 4 | ||
| 93 | 850L61-0 | Nhãn số seri HR2631FHR2631F SERIAL NO. LABEL | 1 | ||
| 94 | 819389-3 | Nhãn trongCLEAR LABEL | 1 | ||
| 95 | 682566-8 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 96 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 97A | 650625-6 | Công tắcSWITCH | 1 | ||
| 97B | 650625-6 | Công tắcSWITCH | 1 | ||
| 97-1A | 651090-2 | Công tắc TG853TB-3SWITCH TG853TB-3 | 1 | Mã thay thế: thay được cho nhau | |
| 97-1B | 651090-2 | Công tắc TG853TB-3SWITCH TG853TB-3 | 1 | Mã thay thế: thay được cho nhau | |
| 97-1C | 651090-2 | Công tắc TG853TB-3SWITCH TG853TB-3 | 1 | ||
| 98 | 631937-6 | Mạch đènLIGHT CIRCUIT | 1 | ||
| 99 | 687682-1 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 100 | 266385-6 | Vít tự ren 4X14TAPPING SCREW 4X14 | 1 | ||
| 101 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 102 | 451528-5 | Ốp tay cầmHANDLE COVER | 1 | ||
| 103 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 104 | 267447-3 | Long đen phẳng 14FLAT WASHER 14 | 1 | ||
| 105 | 233992-0 | Vòng hãm lò xo 15RING SPRING 15 | 1 | ||
| 106 | 267114-0 | Long đen phẳng 17FLAT WASHER 17 | 1 | ||
| 107 | 234343-0 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 108 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 331886-4 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A02 | 824913-9 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162302-3 | Chốt càiLATCH | 2 | ||
| Phụ kiện kèm theo máy | |||||
| A03B | D-08713 | Mũi đục nhọn 250BULL POINT 250 | 1 | Chỉ bản HR2631FX5 | |
| A03C | D-08713 | Mũi đục nhọn 250BULL POINT 250 | 1 | Chỉ bản HR2631FX5 | |
| A04B | 194041-7 | Bộ đầu kẹp mũi khoanDRILL CHUCK SET | 1 | Chỉ bản HR2631FX5 | |
| A04C | 194041-7 | Bộ đầu kẹp mũi khoanDRILL CHUCK SET | 1 | Chỉ bản HR2631FX5 | |
| A05B | D-17784 | Bộ mũi (SDS-PLUS)SDS-PLUS BIT SET | 1 | Chỉ bản HR2631FX5 | |
| A05C | D-17784 | Bộ mũi (SDS-PLUS)SDS-PLUS BIT SET | 1 | Chỉ bản HR2631FX5 | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
