Sơ đồ chi tiết máy & phụ tùng Makita HR2652
Máy comb.hammer nối dài bụi W 26MM · 165 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

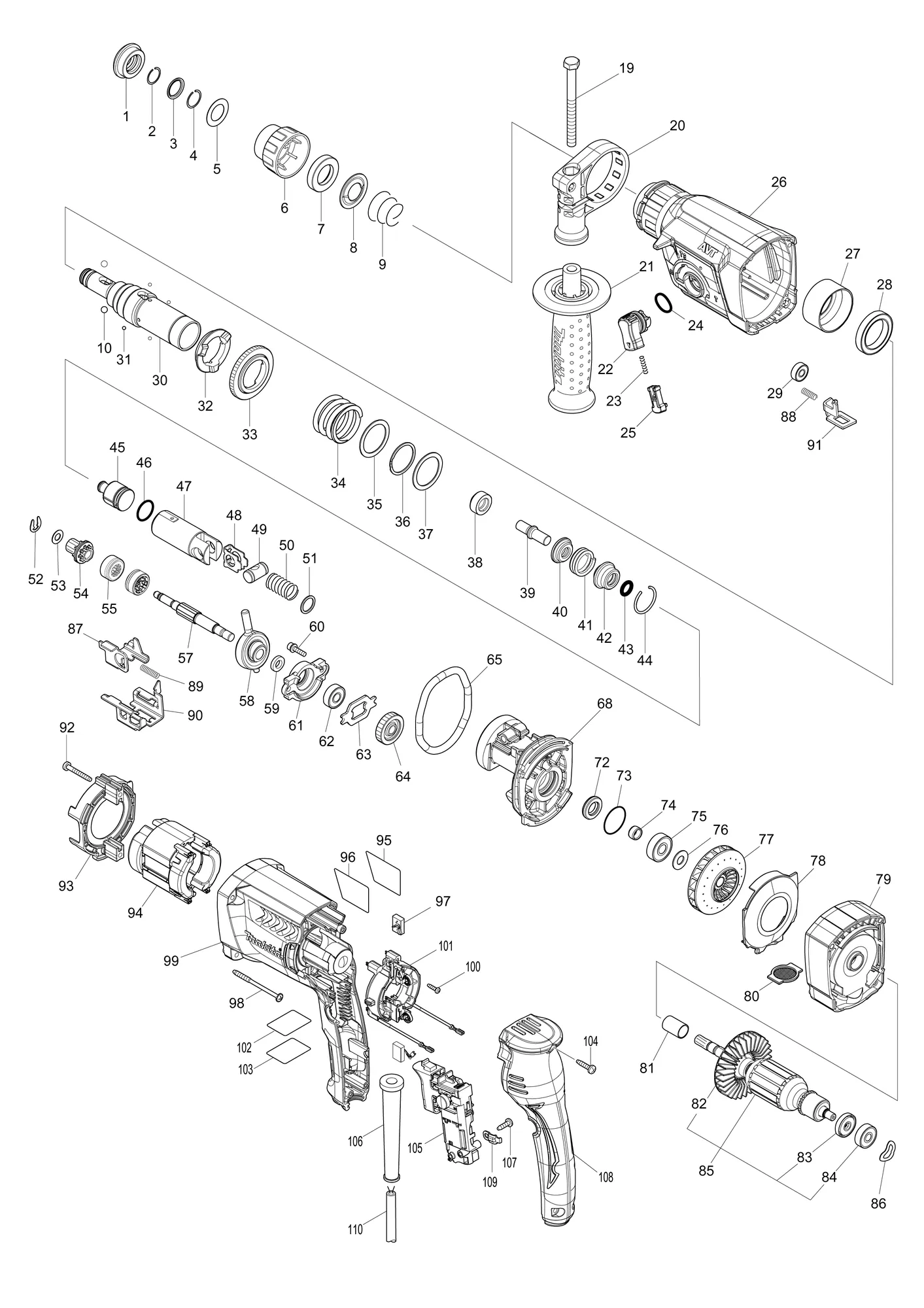

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286288-8 | Nắp 35CAP 35 | 1 | ||
| 2 | 233989-9 | Vòng hãm lò xo 14RING SPRING 14 | 1 | ||
| 3 | 346834-0 | Long đen 16WASHER 16 | 1 | ||
| 4 | 233992-0 | Vòng hãm lò xo 15RING SPRING 15 | 1 | ||
| 5 | 267114-0 | Long đen phẳng 17FLAT WASHER 17 | 1 | ||
| 6 | 455393-4 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 7 | 325813-1 | Vòng 21RING 21 | 1 | ||
| 8 | 346177-0 | Long đen dẫn hướngGUIDE WASHER | 1 | ||
| 9 | 233916-6 | Lò xo côn 21-29 (nguyên bộ)CONICAL COMP. SPRING 21-29 | 1 | ||
| 10 | 216022-2 | Bi thép 7.0STEEL BALL 7.0 | 2 | ||
| 19 | 266745-2 | Bu lông lục giác M8X90HEX.BOLT M8X90 | 1 | ||
| 20 | 453129-5 | Đế tay cầm phụGRIP BASE | 1 | ||
| 21 | 158057-6 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| ↳ C10 | 931402-8 | Đai ốc lục giác M8HEX. NUT M8 | 1 | ||
| 22 | 161656-5 | Cần chuyển chế độ (nguyên bộ)CHANGE LEVER COMPLETE | 1 | ||
| 23 | 234264-6 | Lò xo nén 3COMPRESSION SPRING 3 | 1 | ||
| 24 | 213278-8 | Gioăng chữ O 17O RING 17 | 1 | ||
| 25 | 457709-9 | Nút khóaLOCK BUTTON | 1 | ||
| 26 | 140C99-2 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 213636-8 | Phớt dầu 25OIL SEAL 25 | 1 | ||
| 27 | 331890-3 | Ống lót cốcCUP SLEEVE | 1 | ||
| 28 | 211294-4 | Vòng bi 6806LLUBALL BEARING 6806LLU | 1 | ||
| 29 | 210028-2 | Vòng bi 606ZZBALL BEARING 606ZZ | 1 | ||
| 30 | 142973-2 | Đầu giữ mũi (nguyên bộ)TOOL HOLDER COMPLETE | 1 | ||
| ↳ C10 | 213344-1 | Phớt dầu 9OIL SEAL 9 | 1 | ||
| 31 | 216019-1 | Bi thép 3STEEL BALL 3 | 4 | ||
| 32 | 332139-4 | Bích chủ độngDRIVING FLANGE | 1 | ||
| 33 | 227360-7 | Bánh răng thẳng 51SPUR GEAR 51 | 1 | ||
| 34 | 234148-8 | Lò xo nén 31COMPRESSION SPRING 31 | 1 | ||
| 35 | 267153-0 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 36 | 257932-4 | Long đen khóa xoắn 30SPIRO LOCK WASHER 30 | 1 | ||
| 37 | 267153-0 | Long đen phẳng 30FLAT WASHER 30 | 1 | ||
| 38 | 325782-6 | Ống lót 9ASLEEVE 9A | 1 | ||
| 39 | 325789-2 | Chốt đập AIMPACT BOLT A | 1 | ||
| 40 | 325794-9 | Vòng 10ARING 10A | 1 | ||
| 41 | 424267-0 | Vòng đệm 12CUSHION RING 12 | 1 | ||
| 42 | 325798-1 | Hộp gioăng chữ O AO-RING CASE A | 1 | ||
| 43 | 213073-6 | Gioăng chữ O 9O RING 9 | 1 | ||
| 44 | 233979-2 | Vòng hãm lò xo 28RING SPRING 28 | 1 | ||
| 45 | 325784-2 | Búa đậpSTRIKER | 1 | ||
| 46 | 213258-4 | Gioăng chữ O 17.5O RING 17.5 | 1 | ||
| 47 | 310345-1 | Xi lanh pistonPISTON CYLINDER | 1 | ||
| 48 | 346036-8 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 49 | 324215-8 | Khớp nối pistonPISTON JOINT | 1 | ||
| 50 | 234098-7 | Lò xo nén 14COMPRESSION SPRING 14 | 1 | ||
| 51 | 267447-3 | Long đen phẳng 14FLAT WASHER 14 | 1 | ||
| 52 | 257336-0 | Ngoài vòng chặn U-6STOP RING EXT U-6 | 1 | ||
| 53 | 253186-1 | Long đen phẳng 7FLAT WASHER 7 | 1 | ||
| 54 | 227359-2 | Bánh răng thẳng 10SPUR GEAR 10 | 1 | ||
| 55 | 332125-5 | Cam ly hợpCLUTCH CAM | 2 | ||
| 57 | 326448-1 | Trục camCAM SHAFT | 1 | ||
| 58 | 219014-0 | Vòng bi nghiêng 10SWASH BEARING 10 | 1 | ||
| 59 | 257321-3 | Vòng 8RING 8 | 1 | ||
| 60 | 266437-3 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 2 | ||
| 61 | 310344-3 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 62 | 211032-4 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 63 | 285735-6 | Tấm chặn vòng biBEARING RETAINER | 1 | ||
| 64 | 227719-8 | Bánh răng nghiêng 26HELICAL GEAR 26 | 1 | ||
| 65 | 213728-3 | Gioăng chữ O 68O-RING 68 | 1 | ||
| 68 | 141572-7 | Vỏ trong (nguyên bộ)INNER HOUSING COMPLETE | 1 | ||
| 72 | 213678-2 | Phớt dầu 12OIL SEAL 12 | 1 | ||
| 73 | 213407-3 | Gioăng chữ O 26O RING 26 | 1 | ||
| 74 | 262569-4 | Ống lót 9SLEEVE 9 | 1 | ||
| 75 | 210042-8 | Vòng bi 629LLBBALL BEARING 629LLB | 1 | ||
| 76 | 253733-8 | Long đen phẳng 9FLAT WASHER 9 | 1 | ||
| 77 | 240182-8 | Cánh quạt 65FAN 65 | 1 | ||
| 78 | 457711-2 | Tấm chắnBAFFLE PLATE | 1 | ||
| 79 | 457710-4 | Vỏ quạtFAN HOUSING | 1 | ||
| 80 | 457713-8 | Tấm lọcFILTER PLATE | 1 | ||
| 81 | 262184-4 | Ống lót 10SLEEVE 10 | 1 | ||
| 82 | 240121-8 | Cánh quạt 65FAN 65 | 1 | ||
| 83 | 681652-2 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 84 | 210023-2 | Vòng bi 627DDWBALL BEARING 627DDW | 1 | ||
| 85 | 515423-4 | Cụm rotor 220VARMATURE ASSY 220V | 1 | Gồm các mục 82-84 | |
| 86 | 267804-5 | Long đen sóng 15WAVE WASHER 15 | 1 | ||
| 87 | 347230-5 | Tấm chuyển BCHANGE PLATE B | 1 | ||
| 88 | 233360-7 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 89 | 234343-0 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 90 | 347229-0 | Tấm chuyển ACHANGE PLATE A | 1 | ||
| 91 | 347228-2 | Tấm khóaLOCK PLATE | 1 | ||
| 92 | 266361-0 | Vít tự ren 4X30TAPPING SCREW 4X30 | 2 | ||
| 93 | 451527-7 | Tấm chắnBAFFLE PLATE | 1 | ||
| 94 | 621873-4 | StatorFIELD | 1 | ||
| 95 | 819389-3 | Nhãn trongCLEAR LABEL | 1 | ||
| 96 | 855J95-6 | Nhãn máy HR2652HR2652 NAME PLATE | 1 | ||
| 97 | 195001-2 | Bộ chổi than CB-325CARBON BRUSH SET CB-325 | 1 | ||
| 98 | 266334-3 | Vít tự ren 4X60TAPPING SCREW 4X60 | 4 | ||
| 99 | 451536-6 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 100 | 266556-5 | Vít tự ren 3X12TAPPING SCREW 3X12 | 2 | ||
| 101 | 632K38-9 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 102 | 855J99-8 | Nhãn số seri HR2652HR2652 SERIAL NO. LABEL | 1 | ||
| 103 | 819390-8 | Nhãn trongCLEAR LABEL | 1 | ||
| 104 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 3 | ||
| 105 | 651090-2 | Công tắc TG853TB-3SWITCH TG853TB-3 | 1 | ||
| 106 | 682566-8 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 107 | 266385-6 | Vít tự ren 4X14TAPPING SCREW 4X14 | 1 | ||
| 108 | 451528-5 | Ốp tay cầmHANDLE COVER | 1 | ||
| 109 | 687682-1 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 110 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||

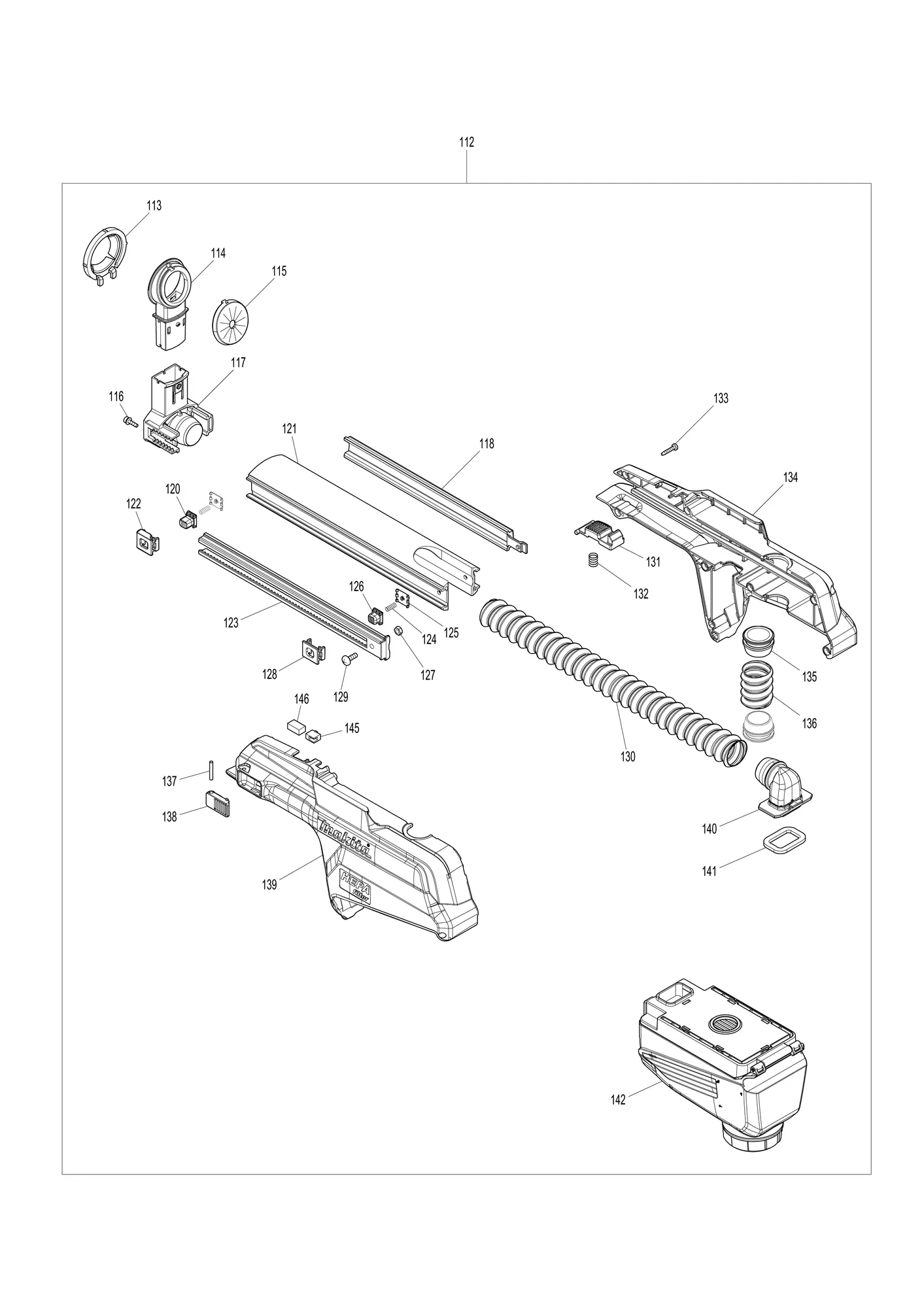

| 112 | 127185-8 | Hệ thống thu bụiDUST COLLECTION SYSTEM | 1 | Gồm các mục 113-118,120-142,145,146 | |
| 112-1 | 127185-8 | Hệ thống thu bụiDUST COLLECTION SYSTEM | 1 | Gồm các mục 113-118,120-142,145,146; Mã thay thế: thay được cho nhau | |
| 113 | 424722-2 | Cao su đầu nốiFITTING RUBBER | 1 | ||
| 114 | 455736-0 | Bộ thuCOLLECTOR | 1 | ||
| 115 | 424474-5 | Nắp làm kínSEALING CAP | 1 | ||
| 116 | 251568-1 | Bu lông đầu lục giác chìm kèm long đen M3X12H.S.H.BOLT M3X12 WITH WR | 2 | ||
| 117 | 457730-8 | Đế bộ thu ACOLLECTOR BASE A | 1 | ||
| 118 | 457723-5 | Nắp ốngPIPE COVER | 1 | ||
| 120 | 457718-8 | Nút bấm BPUSH BUTTON B | 1 | ||
| 121 | 326988-9 | Ống trượtSLIDE PIPE | 1 | ||
| 122 | 457728-5 | Đế chặn BSTOPPER BASE B | 1 | ||
| 123 | 457722-7 | Dẫn hướng thanh răngRACK GUIDE | 1 | ||
| 124 | 232386-6 | Lò xo nén 4COMPRESSION SPRING 4 | 2 | ||
| 125 | 457721-9 | Tấm lò xoSPRING PLATE | 2 | ||
| 126 | 457717-0 | Nút bấm APUSH BUTTON A | 1 | ||
| 127 | 931102-0 | Đai ốc lục giác M4HEX. NUT M4 | 1 | ||
| 128 | 457719-6 | Đế chặn ASTOPPER BASE A | 1 | ||
| 129 | 251314-2 | Vít và M4X12+ SCREW M4X12 | 1 | ||
| 130 | 245045-3 | Ống mềm 30HOSE 30 | 1 | ||
| 131 | 458668-0 | Cần khóaLOCK LEVER | 1 | ||
| 132 | 231316-4 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 133 | 266130-9 | Vít tự ren đầu dù PT3X16TAPPING SCREW BIND PT 3X16 | 8 | ||
| 134 | 183K50-7 | Bộ vỏHOUSING SET | 1 | Gồm các mục 139 | |
| 135 | 457712-0 | Ống lót khớp nốiJOINT SLEEVE | 2 | ||
| 136 | 245047-9 | Ống mềm 30HOSE 30 | 1 | ||
| 136-1 | 245042-9 | Ống mềm C 30HOSE 30 C | 1 | Mã thay thế: thay được cho nhau | |
| 136-2 | 245047-9 | Ống mềm 30HOSE 30 | 1 | Mã thay thế: thay được cho nhau | |
| 137 | 256158-5 | Chốt 3PIN 3 | 1 | ||
| 138 | 457720-1 | Cần gạt đẩyPUSH LEVER | 1 | ||
| 139 | 183K50-7 | Bộ vỏHOUSING SET | 1 | Gồm các mục 134 | |
| 140 | 457724-3 | Ống trongINNER PIPE | 1 | ||
| 141 | 457725-1 | Tấm mút BSPONGE SHEET B | 1 | ||

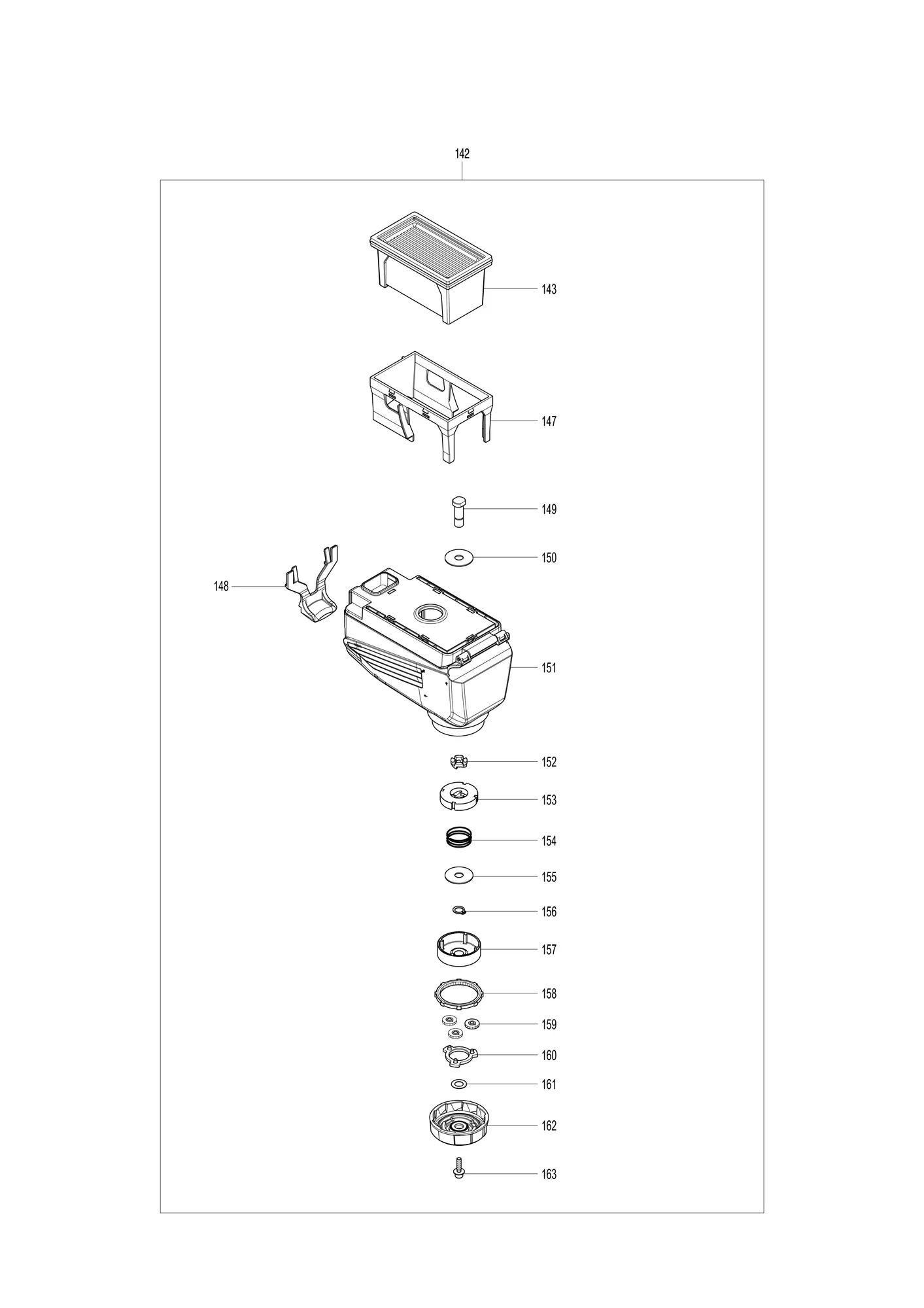

| 142 | 199586-0 | Bộ hộp bụiDUST CASE SET | 1 | Gồm các mục 143,147-163 | |
| 142-1 | 199586-0 | Bộ hộp bụiDUST CASE SET | 1 | Gồm các mục 143,147-163; Mã thay thế: thay được cho nhau | |
| 143 | 199557-7 | Bộ lọcFILTER SET | 1 | ||
| 145 | 458687-6 | ChặnSTOPPER | 1 | ||
| 146 | 422315-9 | Bộ giảm chấnDAMPER | 1 | ||
| 147 | 457727-7 | Chắn bảo vệ lọcFILTER GUARD | 1 | ||
| 148 | 453148-1 | Cần gạt nhảRELEASE LEVER | 1 | ||
| 149 | 327221-2 | TrụcSHAFT | 1 | ||
| 150 | 253431-4 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 151 | 140G88-1 | Hộp bụi (nguyên bộ)DUST CASE COMPLETE | 1 | ||
| ↳ C10 | 256533-5 | Thanh 2.5ROD 2.5 | 1 | ||
| ↳ C20 | 423426-3 | Tấm mút ASPONGE SHEET A | 1 | ||
| ↳ C30 | 457726-9 | Đế lọcFILTER BASE | 1 | ||
| 151-1 | 140G88-1 | Hộp bụi (nguyên bộ)DUST CASE COMPLETE | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C10 | 256533-5 | Thanh 2.5ROD 2.5 | 1 | ||
| ↳ C20 | 423426-3 | Tấm mút ASPONGE SHEET A | 1 | ||
| ↳ C30 | 457726-9 | Đế lọcFILTER BASE | 1 | ||
| 152 | 310918-0 | Cam | 1 | ||
| 153 | 310919-8 | BúaHAMMER | 1 | ||
| 154 | 232482-0 | Lò xo nén 21COMPRESSION SPRING 21 | 1 | ||
| 155 | 253431-4 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 156 | 961004-6 | Phanh S-8RETAINING RING S-8 | 1 | ||
| 157 | 226856-5 | Bánh răng SUPER 17SUPER GEAR 17 | 1 | ||
| 158 | 226857-3 | Bánh răng trong 49INTERNAL GEAR 49 | 1 | ||
| 159 | 226855-7 | Bánh răng SUPER 15SUPER GEAR 15 | 3 | ||
| 160 | 140F90-8 | Mâm (nguyên bộ)CARRIER COMPLETE | 1 | ||
| 161 | 253430-6 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 162 | 140H88-7 | Mặt số (nguyên bộ)DIAL COMPLETE | 1 | ||
| ↳ C10 | 422431-7 | Tấm mútSPONGE SHEET | 1 | ||
| 163 | 922129-1 | Bu lông đầu lục giác chìm kèm long đen M4X16H.S.H.BOLT M4X16 WITH WG | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 324219-0 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A02 | 424474-5 | Nắp làm kínSEALING CAP | 5 | ||
| A03 | 821781-1 | Hộp nhựa đựng máyPLASTIC CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162302-3 | Chốt càiLATCH | 2 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
