Sơ đồ chi tiết máy & phụ tùng Makita HR2810
Máy khoan bê tông 28MM · 137 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

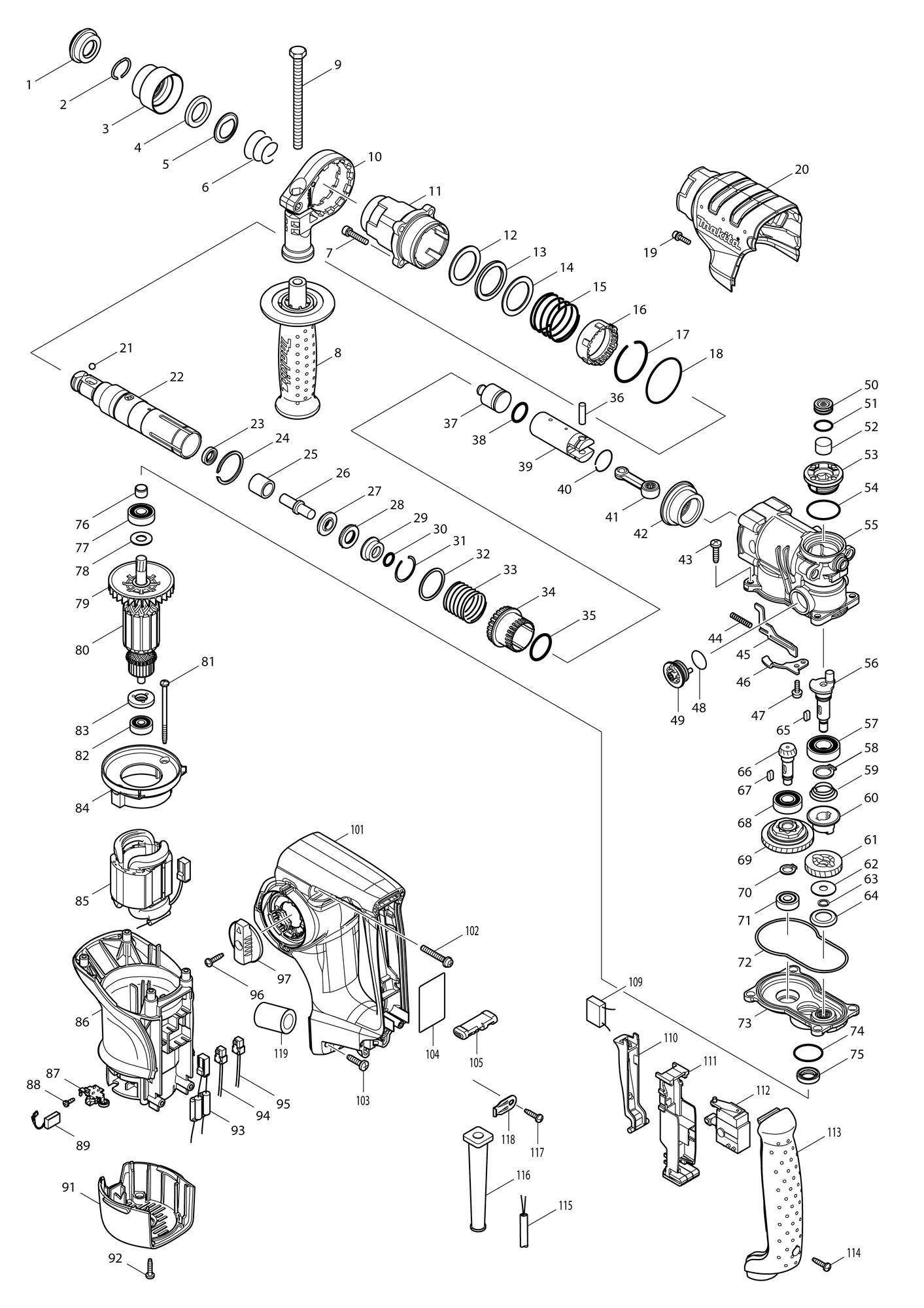

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286263-4 | Nắp 35CAP 35 | 1 | ||
| 2 | 233940-9 | Vòng hãm lò xo 19RING SPRING 19 | 1 | ||
| 3 | 417629-9 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 4 | 257241-1 | Vòng 21RING 21 | 1 | ||
| 5 | 345187-4 | Long đen dẫn hướngGUIDE WASHER | 1 | ||
| 6 | 233916-6 | Lò xo côn 21-29 (nguyên bộ)CONICAL COMP. SPRING 21-29 | 1 | ||
| 7 | 922241-7 | Bu lông lục giác chìm M5X25HEX. SOCKET HEAD BOLT M5X25 | 4 | ||
| 8 | 154842-5 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| ↳ C10 | 931402-8 | Đai ốc lục giác M8HEX. NUT M8 | 1 | ||
| 8-1 | 158057-6 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C10 | 931402-8 | Đai ốc lục giác M8HEX. NUT M8 | 1 | ||
| 9 | 921919-9 | Bu lông lục giác M8X110HEX. BOLT M8X110 | 1 | ||
| 10 | 419975-6 | Đế tay cầm phụ 20GRIP BASE 20 | 1 | ||
| 11 | 158288-7 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| ↳ C10 | 212403-8 | Vòng bi kim 3012NEEDLE BEARING 3012 | 1 | ||
| ↳ C20 | 213965-9 | Phớt dầu 25OIL SEAL 25 | 1 | ||
| ↳ C21 | 213345-9 | Phớt dầu 25OIL SEAL 25 | 1 | Mã thay thế: thay được cho nhau | |
| 12 | 267354-0 | Long đen phẳng 31FLAT WASHER 31 | 1 | ||
| 13 | 262133-1 | Vòng PU 31URETHANE RING 31 | 1 | ||
| 14 | 267354-0 | Long đen phẳng 31FLAT WASHER 31 | 1 | ||
| 15 | 234020-4 | Lò xo nén 37COMPRESSION SPRING 37 | 1 | ||
| 16 | 419986-1 | Ống lót khóaLOCK SLEEVE | 1 | ||
| 17 | 233952-2 | Vòng hãm lò xo 41RING SPRING 41 | 1 | ||
| 18 | 213620-3 | Gioăng chữ O 46O RING 46 | 1 | ||
| 19 | 922128-3 | Bu lông lục giác chìm M4X16HEX. SOCKET HEAD BOLT M4X16 | 1 | ||
| 20 | 419984-5 | Nắp vỏ tay quayCRANK HOUSING COVER | 1 | ||
| 21 | 216022-2 | Bi thép 7.0STEEL BALL 7.0 | 1 | ||
| 22 | 158285-3 | Đầu giữ mũi (nguyên bộ)TOOL HOLDER COMPLETE | 1 | ||
| 22-1 | 123191-1 | Cụm đầu giữ mũiTOOL HOLDER ASSEMBLY | 1 | Gồm các mục 23-31; Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 158285-3 | Đầu giữ mũi (nguyên bộ)TOOL HOLDER COMPLETE | 1 | ||
| 23 | 213076-0 | Phớt dầu 9OIL SEAL 9 | 1 | ||
| 23-1 | 213344-1 | Phớt dầu 9OIL SEAL 9 | 1 | Mã thay thế: thay được cho nhau | |
| 24 | 961140-8 | PhanhRETAINING RING | 1 | ||
| 25 | 331769-8 | Ống lót 9SLEEVE 9 | 1 | ||
| 26 | 324669-9 | Chốt đậpIMPACT BOLT | 1 | ||
| 27 | 324402-9 | Vòng 10RING 10 | 1 | ||
| 28 | 421955-0 | Vòng đệm 13CUSHION RING 13 | 1 | ||
| 29 | 324216-6 | Hộp gioăng chữ OO RING CASE | 1 | ||
| 30 | 213073-6 | Gioăng chữ O 9O RING 9 | 1 | ||
| 31 | 233917-4 | Vòng hãm lò xo 28RING SPRING 28 | 1 | ||
| 32 | 267105-1 | Long đen phẳng 29FLAT WASHER 29 | 1 | ||
| 33 | 234021-2 | Lò xo nén 30COMPRESSION SPRING 30 | 1 | ||
| 34 | 331770-3 | Ống lót chủ độngDRIVING SLEEVE | 1 | ||
| 35 | 213435-8 | Gioăng chữ O 26O RING 26 | 1 | ||
| 36 | 256099-5 | Chốt 6PIN 6 | 1 | ||
| 37 | 324733-6 | Búa đậpSTRIKER | 1 | ||
| 38 | 213227-5 | Gioăng chữ O 16O RING 16 | 1 | ||
| 39 | 331776-1 | Xi lanh pistonPISTON CYLINDER | 1 | ||
| 40 | 233954-8 | Vòng hãm lò xo 21RING SPRING 21 | 1 | ||
| 41 | 158282-9 | Tay biên (nguyên bộ)CONNECTING ROD COMPLETE | 1 | ||
| ↳ C10 | 212043-2 | Vòng bi kim 810NEEDLE BEARING 810 | 1 | ||
| 42 | 227532-4 | Bánh răng côn xoắn 31SPIRAL BEVEL GEAR 31 | 1 | ||
| 43 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 4 | ||
| 44 | 234019-9 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 45 | 345814-3 | Tấm thanh nốiLINK PLATE | 1 | ||
| 46 | 345815-1 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 47 | 911118-1 | Vít đầu tròn M4X12PAN HEAD SCREW M4X12 | 1 | ||
| 48 | 213262-3 | Gioăng chữ O 18O RING 18 | 1 | ||
| 49 | 162256-4 | Cần gạt thanh nối (nguyên bộ)LINK LEVER COMPLETE | 1 | ||
| 50 | 419988-7 | Nắp lọcFILTER CAP | 1 | ||
| 51 | 213218-6 | Gioăng chữ O 16O RING 16 | 1 | ||
| 51-1 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | Mã thay thế: thay được cho nhau | |
| 52 | 443129-3 | LọcFILTER | 1 | ||
| 53 | 419987-9 | Nắp tay quayCRANK CAP | 1 | ||
| 54 | 213406-5 | Gioăng chữ O 30O RING 30 | 1 | ||
| 55 | 158289-5 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | ||
| 55-1 | 158289-5 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | Mã thay thế: thay được cho nhau | |
| 56 | 324793-8 | Trục khuỷuCRANK SHAFT | 1 | ||
| 57 | 211232-6 | Vòng bi 6002LLUBALL BEARING 6002LLU | 1 | ||
| 58 | 961055-9 | Phanh S-15RETAINING RING S-15 | 1 | ||
| 59 | 233951-4 | Lò xo côn 16-26C. C. SPRING 16-26 | 1 | ||
| 60 | 223167-9 | Ly hợpCLUTCH | 1 | ||
| 61 | 226653-9 | Bánh răng nghiêng 29HELICAL GEAR 29 | 1 | ||
| 62 | 267353-2 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 63 | 961034-7 | PhanhRETAINING RING | 1 | ||
| 64 | 345818-5 | Long đen cốc 16CUP WASHER 16 | 1 | ||
| 65 | 254239-9 | Then 4KEY 4 | 2 | ||
| 66 | 227524-3 | Bánh răng côn xoắn 9SPIRAL BEVEL GEAR 9 | 1 | ||
| 67 | 254239-9 | Then 4KEY 4 | 1 | ||
| 68 | 210105-0 | Vòng bi 6001LLUBALL BEARING 6001LLU | 1 | ||
| 69 | 125386-2 | Cụm giới hạn lực siếtTORQUE LIMITER ASS'Y | 1 | ||
| 70 | 961006-2 | Phanh S-10RETAINING RING S-10 | 1 | ||
| 71 | 210024-0 | Vòng bi 608LLUBALL BEARING 608LLU | 1 | ||
| 72 | 424028-8 | Vòng phớtSEAL RING | 1 | ||
| 73 | 158287-9 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 74 | 213445-5 | Gioăng chữ O 26O-RING 26 | 1 | ||
| 75 | 213133-4 | Phớt dầu 12OIL SEAL 12 | 1 | ||
| 75-1 | 213678-2 | Phớt dầu 12OIL SEAL 12 | 1 | Mã thay thế: thay được cho nhau | |
| 76 | 331775-3 | Ống lót 10SLEEVE 10 | 1 | ||
| 77 | 210054-1 | Vòng bi 6000LLUBALL BEARING 6000LLU | 1 | ||
| 78 | 253171-4 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 79 | 240095-3 | Cánh quạt 64FAN 64 | 1 | ||
| 80 | 515293-1 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 79,82,83 | |
| 81 | 266325-4 | Vít tự ren 4X70TAPPING SCREW 4X70 | 2 | ||
| 82 | 210023-2 | Vòng bi 627DDWBALL BEARING 627DDW | 1 | ||
| 83 | 681656-4 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 84 | 419989-5 | Tấm chắnBUFFLE PLATE | 1 | ||
| 85 | 526583-7 | Cụm stator 220VFIELD ASS'Y 220V | 1 | ||
| ↳ C10 | 654283-0 | Tiếp điểmCONTACT | 2 | ||
| ↳ C20 | 686044-0 | Vỏ đầu nốiCONNECTOR HOUSING | 1 | ||
| 86 | 419981-1 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 87 | 643766-5 | Giá chổi thanBRUSH HOLDER | 2 | ||
| 88 | 266421-8 | Vít tự ren 3X10TAPPING SCREW 3X10 | 2 | ||
| 89 | 194074-2 | Chổi than CB-325CARBON BRUSH CB-325 | 1 | ||
| 89-1 | 195001-2 | Bộ chổi than CB-325CARBON BRUSH SET CB-325 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 91 | 419983-7 | Nắp sauREAR COVER | 1 | ||
| 92 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 93 | 638565-8 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 93-1 | 638568-2 | Bộ cuộn dây bướm gióCHOKE COIL UNIT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 94 | 638567-4 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 95 | 638566-6 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 96 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 97 | 158284-5 | Cần chuyển chế độ (nguyên bộ)CHANGE LEVER COMPLETE | 1 | ||
| 101 | 419976-4 | Tay cầmHANDLE | 1 | ||
| 102 | 911258-5 | Vít đầu tròn M5X35PAN HEAD SCREW M5X35 | 2 | ||
| 103 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 2 | ||
| 104 | 863914-2 | Nhãn máy HR2810HR2810 NAME PLATE | 1 | ||
| 105 | 419992-6 | Cần chuyển chế độ phải FF/R CHANGE LEVER | 1 | ||
| 109 | 645200-1 | Bộ chống nhiễuNOISE SUPPRESSOR | 1 | ||
| 110 | 419990-0 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 111 | 158281-1 | Giá giữ công tắc (nguyên bộ)SWITCH HOLDER COMPLETE | 1 | ||
| 112 | 650591-7 | Công tắcSWITCH | 1 | ||
| 113 | 419980-3 | Ốp tay cầmHANDLE COVER | 1 | ||
| 114 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 115 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 116 | 682573-1 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 117 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 118 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 119 | 685722-9 | MútSPONGE | 1 | ||
| 120 | 819355-0 | Nhãn trongCLEAR LABEL | 1 | ||
| 120-1 | 892373-3 | Nhãn trongCLEAR LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 324219-0 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A02 | 824789-4 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 324207-7 | TrụcSHAFT | 1 | ||
| ↳ C20 | 417724-5 | Chốt càiLATCH | 2 | ||
| ↳ C30 | 419216-0 | Tay cầmHANDLE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A03 | 805761-5 | Nhãn hộp nhựa HR2810HR2810 PLASTIC CASE LABEL | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
