Sơ đồ chi tiết máy & phụ tùng Makita HR3001C
Máy búa tổ hợp 30MM · 146 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

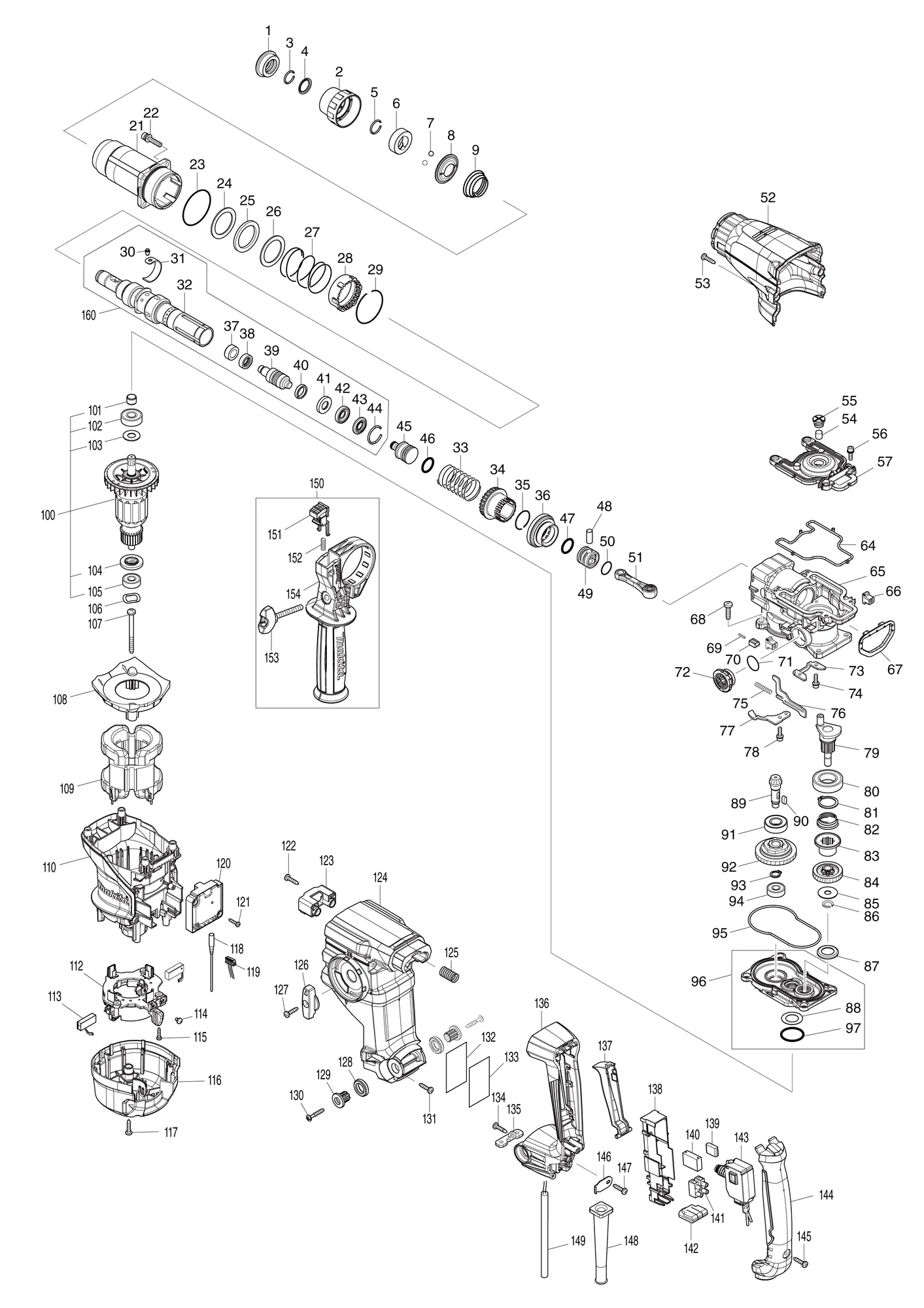

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 286288-8 | Nắp 35CAP 35 | 1 | ||
| 2 | 459685-3 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 3 | 233989-9 | Vòng hãm lò xo 14RING SPRING 14 | 1 | ||
| 4 | 346834-0 | Long đen 16WASHER 16 | 1 | ||
| 5 | 233992-0 | Vòng hãm lò xo 15RING SPRING 15 | 1 | ||
| 6 | 327269-4 | Vòng 17RING 17 | 1 | ||
| 7 | 216022-2 | Bi thép 7.0STEEL BALL 7.0 | 2 | ||
| 8 | 347553-1 | Long đen dẫn hướngGUIDE WASHER | 1 | ||
| 8-1 | 347944-6 | Long đen dẫn hướngGUIDE WASHER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 9 | 232503-8 | Lò xo côn 21-34 (nguyên bộ)CONICAL COMP. SPRING 21-34 | 1 | ||
| 21 | 140J35-0 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| ↳ C10 | 213636-8 | Phớt dầu 25OIL SEAL 25 | 1 | ||
| 22 | 266793-1 | Lục giác chìm kèm long đen M5X25HEX. S.H.B. M5X25 WITH WR | 4 | ||
| 23 | 213620-3 | Gioăng chữ O 46O RING 46 | 1 | ||
| 24 | 267354-0 | Long đen phẳng 31FLAT WASHER 31 | 1 | ||
| 25 | 422493-5 | Vòng cao su 31RUBBER RING 31 | 1 | ||
| 26 | 267354-0 | Long đen phẳng 31FLAT WASHER 31 | 1 | ||
| 27 | 232496-9 | Lò xo nén 37COMPRESSION SPRING 37 | 1 | ||
| 28 | 419986-1 | Ống lót khóaLOCK SLEEVE | 1 | ||
| 29 | 233952-2 | Vòng hãm lò xo 41RING SPRING 41 | 1 | ||
| 30 | 256598-7 | Chốt vai 4SHOULDER PIN 4 | 1 | ||
| 31 | 347501-0 | Lò xo láLEAF SPRING | 1 | ||
| 32 | 327277-5 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 33 | 232497-7 | Lò xo nén 27COMPRESSION SPRING 27 | 1 | ||
| 34 | 327276-7 | Ống lót chủ độngDRIVING SLEEVE | 1 | ||
| 35 | 232501-2 | Vòng hãm lò xo 24RING SPRING 24 | 1 | ||
| 36 | 226868-8 | Bánh răng côn xoắn 31SPIRAL BEVEL GEAR 31 | 1 | ||
| 37 | 327515-5 | Ống lót 11SLEEVE 11 | 1 | ||
| 38 | 327516-3 | Vòng 11RING 11 | 1 | ||
| 39 | 140S89-1 | Chốt đập A (nguyên bộ)IMPACT BOLT A COMPLETE | 1 | ||
| 40 | 213880-7 | Vòng phớt 12SEAL RING 12 | 1 | ||
| 41 | 327268-6 | Vòng 11RING 11 | 1 | ||
| 42 | 424267-0 | Vòng đệm 12CUSHION RING 12 | 1 | ||
| 43 | 327271-7 | Long đen 11WASHER 11 | 1 | ||
| 44 | 231987-7 | Vòng hãm lò xo 21RING SPRING 21 | 1 | ||
| 45 | 327266-0 | Búa đậpSTRIKER | 1 | ||
| 45-1 | 327838-1 | Búa đậpSTRIKER | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 46 | 213881-5 | Gioăng chữ O 16O RING 16 | 1 | ||
| 47 | 213881-5 | Gioăng chữ O 16O RING 16 | 1 | ||
| 48 | 268122-4 | Chốt 7PIN 7 | 1 | ||
| 49 | 319807-6 | Piston | 1 | ||
| 50 | 213226-7 | Gioăng chữ O 16O RING 16 | 1 | ||
| 51 | 140J36-8 | Tay biên (nguyên bộ)CONNECTING ROD COMPLETE | 1 | ||
| 52 | 459165-9 | Nắp nòngBARREL COVER | 1 | ||
| 53 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 54 | 443153-6 | NỉFELT | 1 | ||
| 55 | 459180-3 | Nắp lọcFILTER CAP | 1 | ||
| 56 | 922123-3 | Bu lông lục giác chìm M4X14HEX. SOCKET HEAD BOLT M4X14 | 4 | ||
| 57 | 319846-6 | Nắp tay quayCRANK CAP | 1 | ||
| 64 | 459182-9 | Vòng phớt BSEAL RING B | 1 | ||
| 65 | 140J33-4 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | ||
| 66 | 455165-7 | Dẫn hướng cố địnhFIX GUIDE | 2 | ||
| 67 | 422492-7 | ĐệmCUSHION | 1 | ||
| 68 | 266420-0 | Vít tự ren 5X20TAPPING SCREW 5X20 | 4 | ||
| 68-1 | 266021-4 | Vít tự ren 5X20TAPPING SCREW 5X20 | 4 | Mã thay thế: mã mới thay được mã cũ | |
| 69 | 232499-3 | Lò xo nén 2COMPRESSION SPRING 2 | 1 | ||
| 70 | 310929-5 | Côn đẩyPUSH CORN | 1 | ||
| 71 | 213262-3 | Gioăng chữ O 18O RING 18 | 1 | ||
| 72 | 459175-6 | Cần gạt thanh nốiLINK LEVER | 1 | ||
| 73 | 347497-5 | Tấm chặn vòng bi ABEARING RETAINER A | 1 | ||
| 74 | 922123-3 | Bu lông lục giác chìm M4X14HEX. SOCKET HEAD BOLT M4X14 | 2 | ||
| 75 | 234019-9 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 76 | 345814-3 | Tấm thanh nốiLINK PLATE | 1 | ||
| 77 | 347498-3 | Tấm dẫn hướngGUIDE PLATE | 1 | ||
| 78 | 922123-3 | Bu lông lục giác chìm M4X14HEX. SOCKET HEAD BOLT M4X14 | 1 | ||
| 79 | 140M22-7 | Trục khuỷu (nguyên bộ)CRANK SHAFT COMPLETE | 1 | ||
| 80 | 211323-3 | Vòng bi 6904LLUBALL BEARING 6904LLU | 1 | ||
| 81 | 961060-6 | Phanh S-20RETAINING RING S-20 | 1 | ||
| 82 | 232498-5 | Lò xo côn 21-26 (nguyên bộ)CONICAL COMP. SPRING 21-26 | 1 | ||
| 83 | 327273-3 | Ly hợpCLUTCH | 1 | ||
| 84 | 226869-6 | Bánh răng nghiêng 31HELICAL GEAR 31 | 1 | ||
| 85 | 267353-2 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 86 | 961034-7 | PhanhRETAINING RING | 1 | ||
| 87 | 345818-5 | Long đen cốc 16CUP WASHER 16 | 1 | ||
| 88 | 253749-3 | Long đen phẳng 16FLAT WASHER 16 | 1 | ||
| 89 | 226867-0 | Bánh răng côn xoắn 8SPIRAL BEVEL GEAR 8 | 1 | ||
| 90 | 254239-9 | Then 4KEY 4 | 1 | ||
| 91 | 211131-2 | Vòng bi 6001DDWBALL BEARING 6001DDW | 1 | ||
| 92 | 125386-2 | Cụm giới hạn lực siếtTORQUE LIMITER ASS'Y | 1 | ||
| 93 | 961006-2 | Phanh S-10RETAINING RING S-10 | 1 | ||
| 94 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 95 | 459181-1 | Vòng phớt ASEAL RING A | 1 | ||
| 96 | 136304-5 | Cụm vỏ hộp sốGEAR HOUSING ASS'Y | 1 | Gồm các mục 88,97 | |
| 97 | 213445-5 | Gioăng chữ O 26O-RING 26 | 1 | ||
| 100 | 515528-0 | Cụm rotor 220-240VARMATURE ASS'Y 220-240V | 1 | Gồm các mục 101-105 | |
| 101 | 331775-3 | Ống lót 10SLEEVE 10 | 1 | ||
| 102 | 211097-6 | Vòng bi 6000LLBBALL BEARING 6000LLB | 1 | ||
| 103 | 253171-4 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 104 | 681644-1 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 105 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 106 | 267804-5 | Long đen sóng 15WAVE WASHER 15 | 1 | ||
| 107 | 266329-6 | Vít tự ren 5X60TAPPING SCREW 5X60 | 2 | ||
| 108 | 459172-2 | Tấm chắnBAFFLE PLATE | 1 | ||
| 109 | 621898-8 | StatorFIELD | 1 | ||
| 110 | 459160-9 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 112 | 632N59-9 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 113 | B-80329 | Bộ chổi than CB-153ACARBON BRUSH SET CB-153A | 1 | ||
| 114 | 652044-2 | Vít đầu dù bake M3.5X5.0+BIND SCREW M3.5X5.0 | 2 | ||
| 115 | 266404-8 | Vít tự ren đầu dù 3X14TAPPING SCREW BIND 3X14 | 3 | ||
| 116 | 459168-3 | Nắp sauREAR COVER | 1 | ||
| 117 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 118 | 632P88-4 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 119 | 632P89-2 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 120 | 620C42-2 | Bộ điều khiểnCONTROLLER | 1 | ||
| 121 | 266404-8 | Vít tự ren đầu dù 3X14TAPPING SCREW BIND 3X14 | 2 | ||
| 122 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 123 | 140M21-9 | Chặn tay cầm (nguyên bộ)HANDLE STOPPER COMPLETE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 124 | 459163-3 | Đế tay cầmHANDLE BASE | 1 | ||
| 125 | 232500-4 | Lò xo nén 10COMPRESSION SPRING 10 | 1 | ||
| 126 | 459174-8 | Cần chuyển chế độCHANGE LEVER | 1 | ||
| 127 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 128 | 459184-5 | Vòng đệm 12CUSHION RING 12 | 2 | ||
| 129 | 459176-4 | Ống lót vai 5SHOULDER SLEEVE 5 | 2 | ||
| 130 | 266459-3 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 130-1 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | Mã thay thế: mã mới thay được mã cũ | |
| 131 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 132 | 856W05-4 | Nhãn máy HR3001CHR3001C NAME PLATE | 1 | ||
| 133 | 818U61-0 | Nhãn trongCLEAR LABEL | 1 | ||
| 134 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 135 | 347502-8 | Tấm khóaLOCK PLATE | 1 | ||
| 136 | 459164-1 | Tay cầmHANDLE | 1 | ||
| 137 | 459177-2 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 138 | 459178-0 | Giá giữ công tắcSWITCH HOLDER | 1 | ||
| 141 | 654531-7 | Cầu đấu 2PTERMINAL BLOCK 2P | 1 | ||
| 142 | 424031-9 | Tấm mútSPONGE SHEET | 1 | ||
| 143 | 651385-3 | Công tắc C3JW-A1B-PA7SWITCH C3JW-A1B-PA7 | 1 | ||
| 144 | 459166-7 | Ốp tay cầmHANDLE COVER | 1 | ||
| 145 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 146 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 147 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 148 | 682573-1 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 149 | 691015-4 | Dây nguồn 0.75-2-2.5POWER SUPPLY CORD 0.75-2-2.5 | 1 | ||
| 150 | 127220-2 | Cụm tay cầm phụGRIP ASSEMBLY | 1 | Gồm các mục 151-154 | |
| 151 | 144959-2 | Nút khóa (nguyên bộ)LOCK BUTTON COMPLETE | 1 | ||
| 152 | 233360-7 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 153 | 265625-9 | Vít vặn tay M6X50THUMB SCREW M6X50 | 1 | ||
| 154 | 459170-6 | Tay cầm phụ 36GRIP 36 | 1 | ||
| 160 | 136312-6 | Cụm đầu giữ mũiTOOL HOLDER ASS'Y | 1 | Gồm các mục 30-32,39-44 | |
| 160-1 | 136312-6 | Cụm đầu giữ mũiTOOL HOLDER ASS'Y | 1 | Gồm các mục 30-32,37-44; Mã thay thế: mã mới thay được mã cũ | |
| Phụ kiện kèm theo máy | |||||
| A02 | 331886-4 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A03 | 8012F6-3 | Nhãn chỉ báo HR3001CJHR3001CJ INDICATION LABEL | 1 | ||
| A04 | 8012F7-1 | Nhãn hộp nhựa HR3001CJHR3001CJ PLASTIC CASE LABEL | 2 | ||
| A05 | 821550-0 | Hộp nhựa đầu nối (TYPE 2)CONNECTOR PLASTIC CASE (TYPE2) | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A06 | 835B26-3 | Khay trongINNER TRAY | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
