Sơ đồ chi tiết máy & phụ tùng Makita HR3530
Máy khoan bê tông 35MM · 124 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2021/05 · Xem bản gốc (PDF)

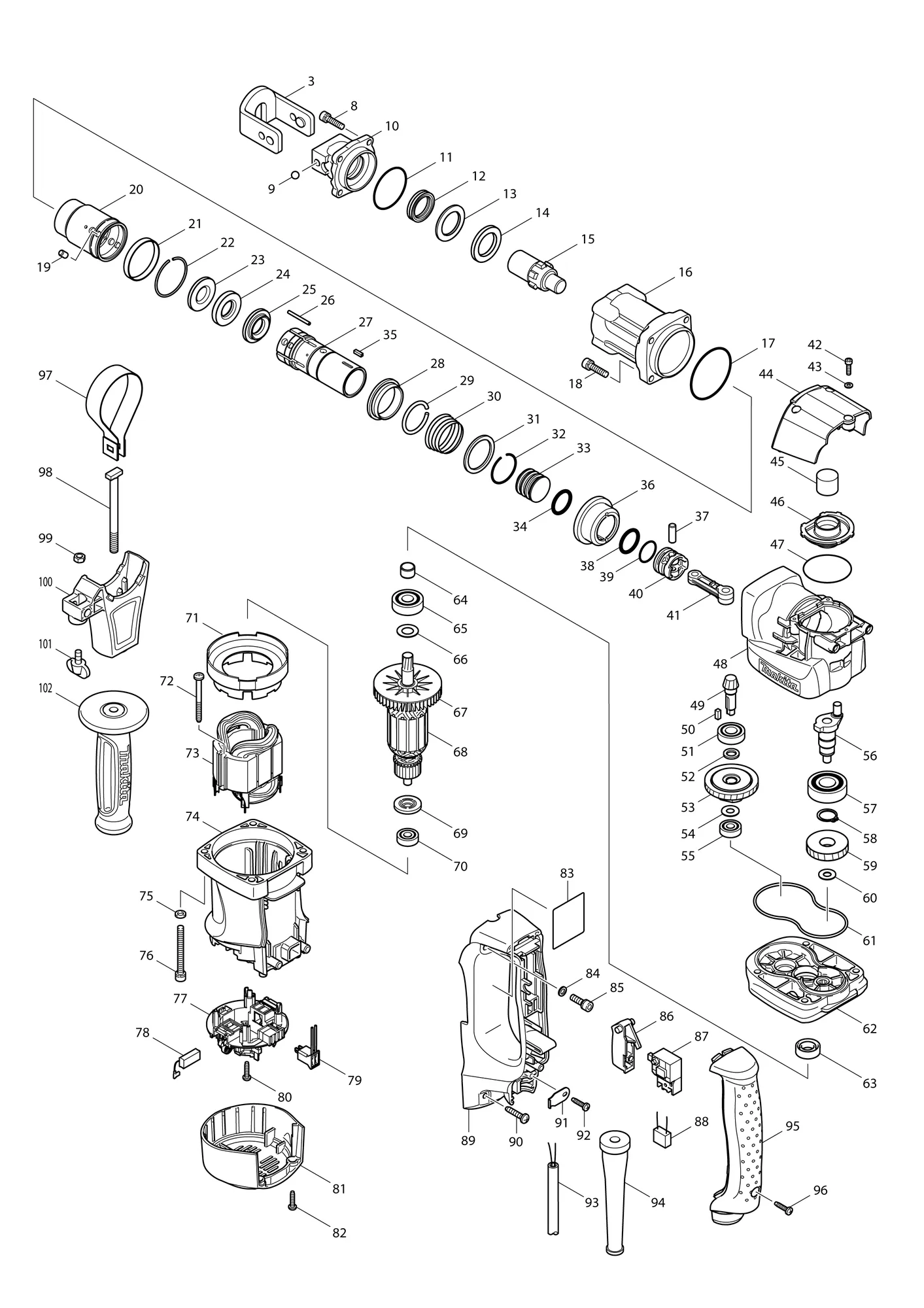

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 3 | 165227-0 | Bộ giữ mũiTOOL RETAINER | 1 | ||
| 8 | 265914-2 | Bu lông lục giác chìm M6X25HEX. SOCKET HEAD BOLT M6X25 | 4 | ||
| 9 | 216004-4 | Bi thép 7.9STEEL BALL 7.9 | 1 | ||
| 10 | 324771-8 | Đầu giữ mũiTOOL HOLDER | 1 | ||
| 11 | 213569-7 | Gioăng chữ O 45O RING 45 | 1 | ||
| 12 | 213383-1 | Gioăng chữ X 25X RING 25 | 1 | ||
| 13 | 261137-0 | Long đen nhựa 26NYLON WASHER 26 | 1 | ||
| 14 | 267350-8 | Long đen phẳng 26FLAT WASHER 26 | 1 | ||
| 15 | 324772-6 | Chốt đậpIMPACT BOLT | 1 | ||
| 16 | 158240-5 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| 17 | 213655-4 | Gioăng chữ O 56O RING 56 | 1 | ||
| 18 | 265914-2 | Bu lông lục giác chìm M6X25HEX. SOCKET HEAD BOLT M6X25 | 4 | ||
| 19 | 256266-2 | Chốt 6PIN 6 | 4 | ||
| 20 | 331765-6 | Xi lanh ACYLINDER A | 1 | ||
| 21 | 257287-7 | Vòng 44RING 44 | 1 | ||
| 22 | 233958-0 | Vòng hãm lò xo 41RING SPRING 41 | 1 | ||
| 23 | 324773-4 | Long đen 17WASHER 17 | 1 | ||
| 24 | 262131-5 | Vòng nylon 18NYLON RING 18 | 1 | ||
| 25 | 324774-2 | Long đen có vai 18SHOULDER WASHER 18 | 1 | ||
| 26 | 268182-6 | Chốt 3PIN 3 | 4 | ||
| 27 | 331766-4 | Xi lanh BCYLINDER B | 1 | ||
| 27-1 | 331806-8 | Xi lanh BCYLINDER B | 1 | Mã thay thế: thay theo bộ | |
| 28 | 331767-2 | Vòng 34RING 34 | 1 | ||
| 29 | 233935-2 | Vòng hãm lò xo 32RING SPRING 32 | 1 | ||
| 30 | 233959-8 | Lò xo côn 35-40C. C. SPRING 35-40 | 1 | ||
| 31 | 267339-6 | Long đen phẳng 34FLAT WASHER 34 | 1 | ||
| 32 | 233945-9 | Vòng hãm lò xo 32RING SPRING 32 | 1 | ||
| 32-1 | 233935-2 | Vòng hãm lò xo 32RING SPRING 32 | 1 | Mã thay thế: thay theo bộ | |
| 33 | 324775-0 | Búa đậpSTRIKER | 1 | ||
| 34 | 213962-5 | Gioăng chữ O 22O RING 22 | 1 | ||
| 35 | 254236-5 | Then 3KEY 3 | 2 | ||
| 36 | 227516-2 | Bánh răng côn xoắn 39SPIRAL BEVEL GEAR 39 | 1 | ||
| 37 | 256197-5 | Chốt 7PIN 7 | 1 | ||
| 38 | 213962-5 | Gioăng chữ O 22O RING 22 | 1 | ||
| 39 | 213379-2 | Gioăng chữ O 21O RING 21 | 1 | ||
| 40 | 419004-5 | Piston | 1 | ||
| 41 | 419878-4 | Tay biênCONNECTING ROD | 1 | ||
| 42 | 266148-0 | Bu lông lục giác chìm M4X14HEX. SOCKET HEAD BOLT M4X14 | 3 | ||
| 42-1 | 251590-8 | Bu lông lục giác chìm M4X14HEX.SOCKET HEAD BOLT M4X14 | 3 | Mã thay thế: thay theo bộ | |
| 43 | 941052-1 | Long đen phẳng 4FLAT WASHER 4 | 3 | ||
| 44 | 419880-7 | Nắp che tay quayCRANK CAP COVER | 1 | ||
| 45 | 443127-7 | LọcFILTER | 1 | ||
| 46 | 419879-2 | Nắp tay quayCRANK CAP | 1 | ||
| 47 | 213606-7 | Gioăng chữ O 48O RING 48 | 1 | ||
| 47-1 | 213608-3 | Gioăng chữ O 47O RING 47 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 48 | 158241-3 | Vỏ trục khuỷu (nguyên bộ)CRANK HOUSING COMPLETE | 1 | ||
| 49 | 227515-4 | Bánh răng côn xoắn 9SPIRAL BEVEL GEAR 9 | 1 | ||
| 50 | 254239-9 | Then 4KEY 4 | 1 | ||
| 51 | 211138-8 | Vòng bi 6001LLUBALL BEARING 6001LLU | 1 | ||
| 52 | 267347-7 | Long đen phẳng 10FLAT WASHER 10 | 1 | ||
| 53 | 125399-3 | Cụm giới hạn lực siếtTORQUE LIMITER ASS'Y | 1 | ||
| 54 | 253139-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 55 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 56 | 324776-8 | Trục khuỷuCRANK SHAFT | 1 | ||
| 57 | 211281-3 | Vòng bi 6203LLUBALL BEARING 6203LLU | 1 | ||
| 58 | 961057-5 | Phanh S-17RETAINING RING S-17 | 1 | ||
| 59 | 226649-0 | Bánh răng nghiêng 32HELICAL GEAR 32 | 1 | ||
| 60 | 253865-1 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 61 | 424022-0 | Vòng phớtSEAL RING | 1 | ||
| 62 | 158242-1 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 63 | 213231-4 | Phớt dầu 15OIL SEAL 15 | 1 | ||
| 64 | 331596-3 | Ống lót 12SLEEVE 12 | 1 | ||
| 65 | 211137-0 | Vòng bi 6201LLUBALL BEARING 6201LLU | 1 | ||
| 66 | 253084-9 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 67 | 241863-7 | Cánh quạt 70FAN 70 | 1 | ||
| 68 | 513723-6 | Cụm rotor 220VARMATURE ASS'Y 220V | 1 | Gồm các mục 67,69,70 | |
| 69 | 681644-1 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 70 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 71 | 419881-5 | Tấm chắnBAFFLE PLATE | 1 | ||
| 72 | 266095-5 | Vít tự ren 5X55TAPPING SCREW 5X55 | 2 | ||
| 73 | 625778-0 | Stator 220VFIELD 220V | 1 | ||
| 73-1 | 625778-0 | Stator 220VFIELD 220V | 1 | ||
| 74 | 419882-3 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 75 | 941151-9 | Long đen phẳng 6FLAT WASHER 6 | 4 | ||
| 76 | 922381-1 | Bu lông lục giác chìm M6X60HEX. SOCKET HEAD BOLT M6X60 | 4 | ||
| 76-1 | 922384-5 | Bu lông đầu lục giác chìm kèm long đen M6X60H.S.H.BOLT M6X60 WITH WG | 4 | Mã thay thế: thay theo bộ | |
| 77 | 638501-4 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| ↳ C10 | 643816-6 | Giá chổi thanBRUSH HOLDER | 2 | ||
| ↳ C20 | 266007-8 | Vít tự ren đầu dù PT3X10TAPPING SCREW BIND PT 3X10 | 4 | ||
| 78 | 194160-9 | Chổi than CB-350CARBON BRUSH CB-350 | 1 | ||
| 78-1 | 195004-6 | Bộ chổi than CB-350CARBON BRUSH SET CB-350 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 79 | 638507-2 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 80 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 81 | 419883-1 | Nắp sauREAR COVER | 1 | ||
| 82 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 83 | 863763-7 | Nhãn máy HR3530HR3530 NAME PLATE | 1 | ||
| 84 | 941152-7 | Long đen phẳng 6FLAT WASHER 6 | 2 | ||
| 85 | 265905-3 | Bu lông lục giác chìm M6X20HEX. SOCKET HEAD BOLT M6X20 | 2 | ||
| 85-1 | 251591-6 | Bu lông lục giác chìm M6X20HEX.SOCKET HEAD BOLT M6X20 | 2 | Mã thay thế: thay theo bộ | |
| 86 | 418549-0 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 87 | 651922-3 | Công tắc TG71BSWITCH TG71B | 1 | ||
| 87-1 | 650677-7 | Công tắc C3PA-1112SWITCH C3PA-1112 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 87-2 | 650677-7 | Công tắc C3PA-1112SWITCH C3PA-1112 | 1 | Mã thay thế: không thay được cho nhau | |
| 88 | 645105-5 | Bộ chống nhiễuNOISE SUPPRESSOR | 1 | ||
| 89 | 158243-9 | Tay cầm (nguyên bộ)HANDLE COMPLETE | 1 | ||
| 90 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 91 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 92 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 93 | 691025-1 | Dây nguồn 0.75-2-5.0POWER SUPPLY CORD 0.75-2-5.0 | 1 | ||
| 94 | 682560-0 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 95 | 419677-4 | Ốp tay cầmHANDLE COVER | 1 | ||
| 96 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 97 | 345361-4 | Lò xo tay cầm phụ 60GRIP SPRING 60 | 1 | ||
| 98 | 266406-4 | Bu lông vuông M8X95SQUARE BOLT M8X95 | 1 | ||
| 98-1 | 266406-4 | Bu lông vuông M8X95SQUARE BOLT M8X95 | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 99 | 931302-2 | Đai ốc lục giác M6HEX. NUT M6 | 1 | ||
| 100 | 419885-7 | Đế tay cầm phụ 61SIDE GRIP BASE 61 | 1 | ||
| 101 | 265701-9 | Vít vặn tay M6X14THUMB SCREW M6X14 | 1 | ||
| 102 | 158131-0 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 158280-3 | Hộp đựng nhựa (nguyên bộ)PLASTIC CARRYING CASE COMPLETE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162202-7 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 416549-4 | Tay cầmHANDLE | 1 | ||
| ↳ C30 | 416556-7 | NắpCOVER | 2 | ||
| ↳ C40 | 819140-1 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| ↳ C50 | 810960-6 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| A01-1 | 824796-7 | Hộp đựng nhựaPLASTIC CARRYING CASE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| ↳ C10 | 162202-7 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 416549-4 | Tay cầmHANDLE | 1 | ||
| ↳ C30 | 416556-7 | NắpCOVER | 2 | ||
| ↳ C40 | 819140-1 | Nhãn logo MakitaMAKITA LOGO LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A02 | 321248-4 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A03 | 805857-2 | Nhãn mã máy HR3530HR3530 MODEL NO. LABEL | 1 | ||
| A04 | 194160-9 | Chổi than CB-350CARBON BRUSH CB-350 | 2 | ||
| Phụ tùng | |||||
| A04-1 | 195004-6 | Bộ chổi than CB-350CARBON BRUSH SET CB-350 | 2 | Mã thay thế: mã mới thay được mã cũ | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
