Sơ đồ chi tiết máy & phụ tùng Makita HR5212C
Máy khoan bê tông 52MM · 213 mã phụ tùng · Áp dụng: HR5212C, HR5212C
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

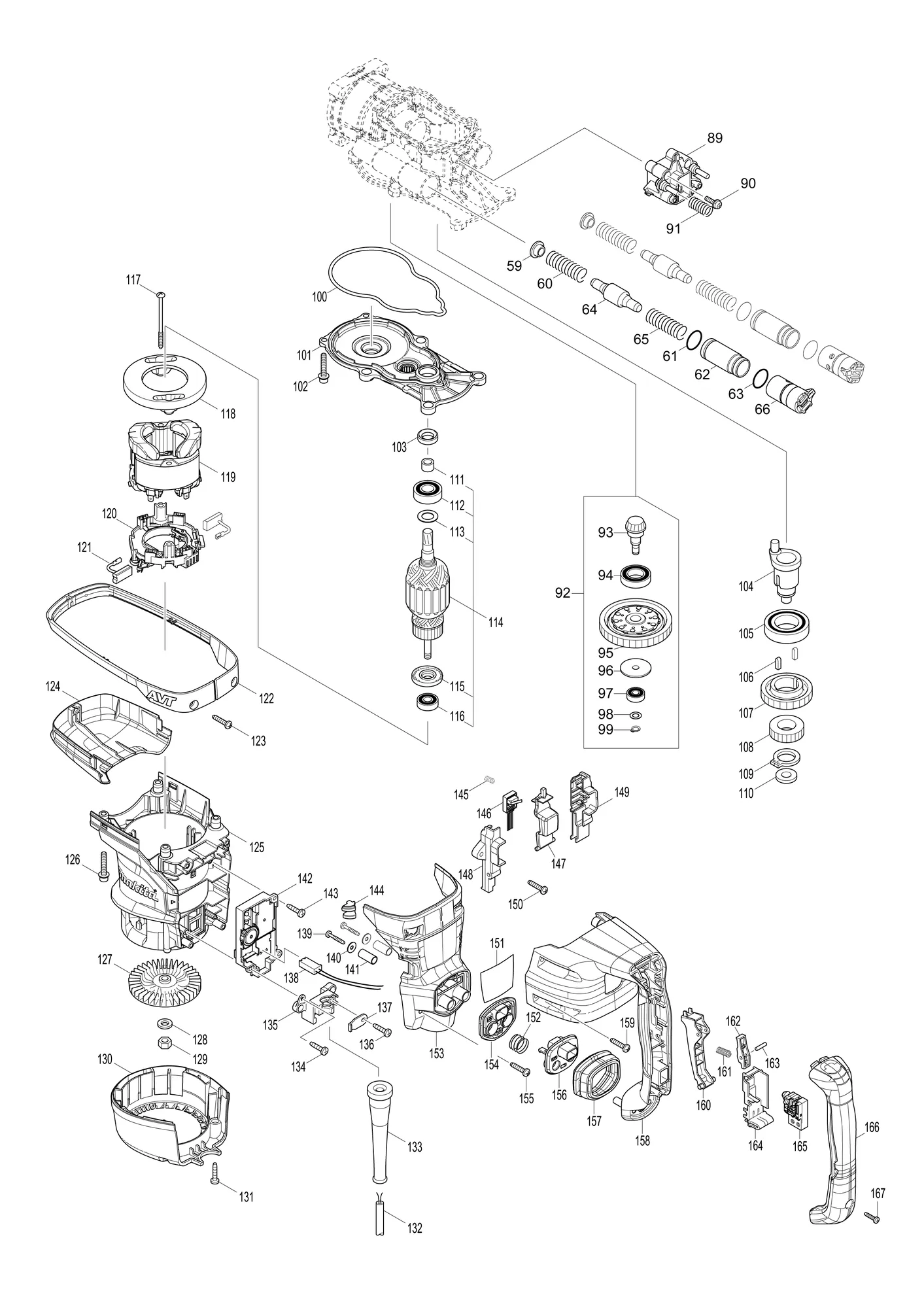

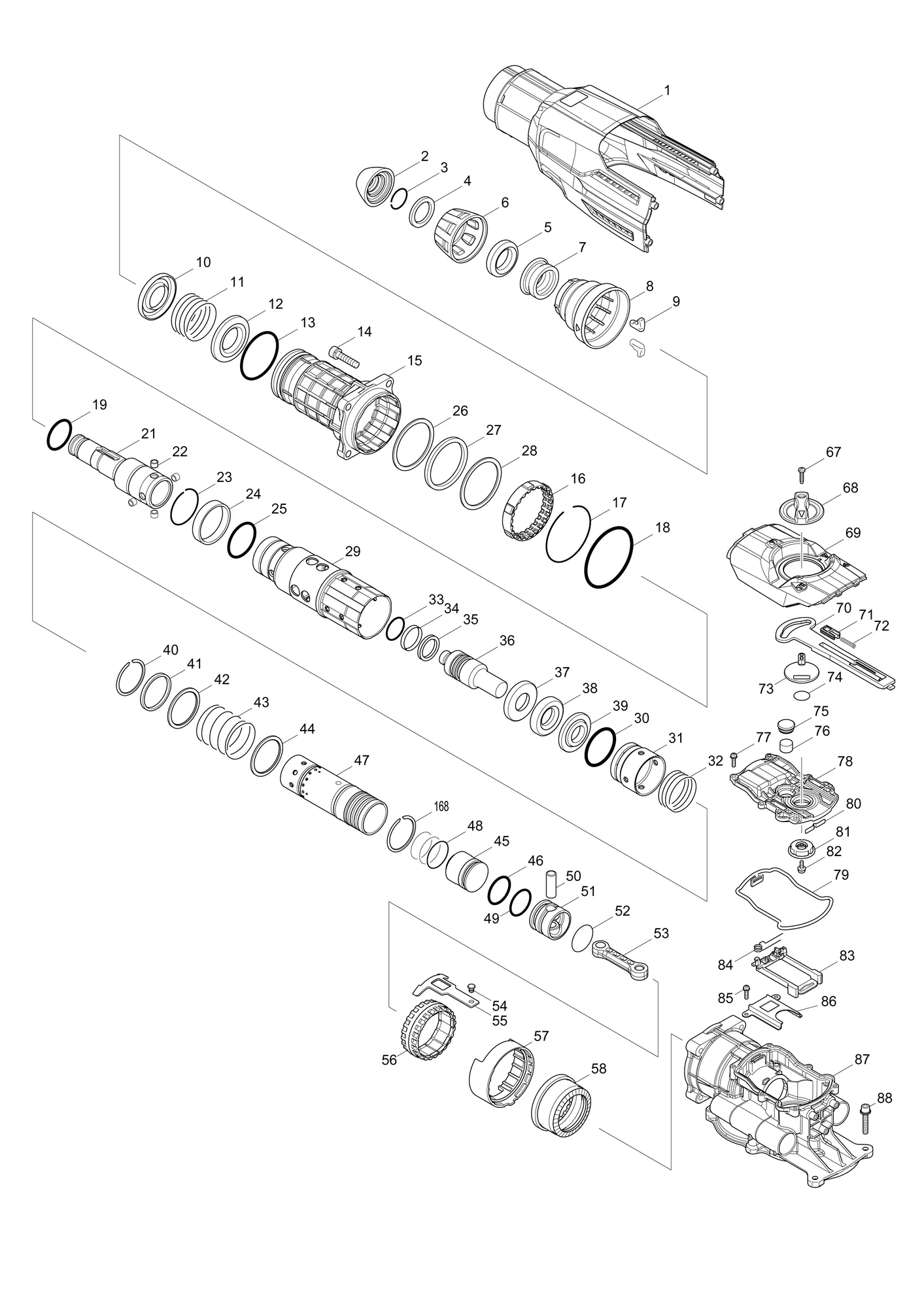

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 142411-4 | Nắp vỏ A (nguyên bộ)HOUSING COVER A COMPLETE | 1 | ||
| ↳ C10 | 810100-6 | Nhãn cảnh báoCAUTION LABEL | 1 | ||
| 2 | 286292-7 | Nắp đầu giữ mũiTOOL HOLDER CAP | 1 | ||
| 3 | 233948-3 | Vòng hãm lò xo 25RING SPRING 25 | 1 | ||
| 4 | 257367-9 | Vòng 28RING 28 | 1 | ||
| 5 | 262172-1 | Vòng cao su 29RUBBER RING 29 | 1 | ||
| 6 | 454767-6 | Chụp đầu kẹpCHUCK COVER | 1 | ||
| 7 | 324752-2 | Vòng đầu kẹpCHUCK RING | 1 | ||
| 8 | 454768-4 | Nắp nhảRELEASE COVER | 1 | ||
| 9 | 310178-4 | Bộ giữ mũiTOOL RETAINER | 2 | ||
| 10 | 346751-4 | Dẫn hướng lò xoSPRING GUIDE | 1 | ||
| 11 | 234317-1 | Lò xo nén 49COMPRESSION SPRING 49 | 1 | ||
| 12 | 346751-4 | Dẫn hướng lò xoSPRING GUIDE | 1 | ||
| 13A | 213674-0 | Gioăng chữ O 60O-RING 60 | 1 | ||
| 13-1A | 213664-3 | Gioăng chữ O 60O RING 60 | 1 | Mã thay thế: thay được cho nhau | |
| 13-1B | 213664-3 | Gioăng chữ O 60O RING 60 | 1 | ||
| 14 | 922456-6 | Bu lông lục giác chìm M8X35HEX. SOCKET HEAD BOLT M8X35 | 4 | ||
| 15 | 142408-3 | Nòng (nguyên bộ)BARREL COMPLETE | 1 | ||
| ↳ C10 | 213663-5 | Gioăng chữ O 55O RING 55 | 1 | ||
| ↳ C20 | 213778-8 | Phớt dầu 42OIL SEAL 42 | 1 | ||
| ↳ C30 | 214603-6 | Vòng bi bào 49PLANE BEARING 49 | 1 | ||
| ↳ C40 | 259056-2 | Vòng hãm lò xo 54RING SPRING 54 | 1 | ||
| 16 | 454769-2 | Ống lót khóaLOCK SLEEVE | 1 | ||
| 17 | 259057-0 | Vòng hãm lò xo 74RING SPRING 74 | 1 | ||
| 18 | 213766-5 | Gioăng chữ O 78O-RING 78 | 1 | ||
| 19 | 213789-3 | Gioăng chữ O 38O-RING 38 | 1 | ||
| 21 | 326361-3 | Đầu giữ mũi ATOOL HOLDER A | 1 | ||
| 22 | 268308-0 | Chốt 9PIN 9 | 4 | ||
| 23 | 231989-3 | Vòng hãm lò xo 46RING SPRING 46 | 1 | ||
| 24 | 257353-0 | Vòng 49RING 49 | 1 | ||
| 25 | 213779-6 | Gioăng chữ O 45O-RING 45 | 1 | ||
| 26 | 267477-4 | Long đen phẳng 60FLAT WASHER 60 | 1 | ||
| 27 | 262171-3 | Vòng cao su 60RUBBER RING 60 | 1 | ||
| 28 | 267477-4 | Long đen phẳng 60FLAT WASHER 60 | 1 | ||
| 29 | 326362-1 | Đầu giữ mũi BTOOL HOLDER B | 1 | ||
| 30 | 213783-5 | Gioăng chữ O 48O-RING 48 | 1 | ||
| 31 | 454761-8 | Ống lót trượtSLIDE SLEEVE | 1 | ||
| 32 | 234318-9 | Lò xo nén 45COMPRESSION SPRING 45 | 1 | ||
| 33A | 213811-6 | Gioăng chữ O 26.5O-RING 26.5 | 1 | ||
| 33-1A | 213811-6 | Gioăng chữ O 26.5O-RING 26.5 | 3 | Mã thay thế: thay theo bộ | |
| 33-1B | 213811-6 | Gioăng chữ O 26.5O-RING 26.5 | 3 | ||
| 34A | 213780-1 | Vòng flo 32.5FLUORIDE RING 32.5 | 1 | ||
| 34-1A | 213780-1 | Vòng flo 32.5FLUORIDE RING 32.5 | 3 | Mã thay thế: thay theo bộ | |
| 34-1B | 213780-1 | Vòng flo 32.5FLUORIDE RING 32.5 | 3 | ||
| 35A | 213776-2 | Gioăng chữ X 26X-RING 26 | 1 | ||
| 36A | 326374-4 | Chốt đậpIMPACT BOLT | 1 | ||
| 36-1A | 327245-8 | Chốt đậpIMPACT BOLT | 1 | Mã thay thế: thay theo bộ | |
| 36-2A | 327245-8 | Chốt đậpIMPACT BOLT | 1 | Mã thay thế: thay được cho nhau | |
| 36-2B | 327245-8 | Chốt đậpIMPACT BOLT | 1 | ||
| 37 | 257354-8 | Vòng 23RING 23 | 1 | ||
| 38 | 262173-9 | Vòng cao su 24RUBBER RING 24 | 1 | ||
| 39 | 267856-6 | Long đen có vai 23SHOULDER WASHER 23 | 1 | ||
| 40 | 257994-2 | Phanh WR-44 (EXT)RETAINING RING(EXT)WR-44 | 1 | ||
| 41 | 257355-6 | Vòng 44RING 44 | 1 | ||
| 42 | 267478-2 | Long đen phẳng 44FLAT WASHER 44 | 1 | ||
| 43 | 234319-7 | Lò xo nén 46COMPRESSION SPRING 46 | 1 | ||
| 44 | 267478-2 | Long đen phẳng 44FLAT WASHER 44 | 1 | ||
| 45 | 326377-8 | Búa đậpSTRIKER | 1 | ||
| 46 | 213781-9 | Gioăng chữ O 33O-RING 33 | 1 | ||
| 47 | 332093-2 | Xi lanh 40CYLINDER 40 | 1 | ||
| 48 | 213460-9 | Gioăng chữ O 35O RING 35 | 3 | ||
| 49 | 213782-7 | Gioăng chữ O 30O-RING 30 | 1 | ||
| 50 | 257820-5 | Ống lót 9SLEEVE 9 | 1 | ||
| 51 | 319097-1 | Piston | 1 | ||
| 51-1 | 312A68-3 | Piston | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 52 | 213460-9 | Gioăng chữ O 35O RING 35 | 1 | ||
| 53 | 454765-0 | Tay biênCONNECTING ROD | 1 | ||
| 54 | 256548-2 | Chốt đầu trụ phẳng 6FLAT FILLISTER HEAD PIN 6 | 1 | ||
| 55 | 346749-1 | Tấm thanh nốiLINK PLATE | 1 | ||
| 56 | 313272-1 | Ống lót chủ độngDRIVING SLEEVE | 1 | ||
| 57 | 454779-9 | Vòng dẫn hướngGUIDE RING | 1 | ||
| 58 | 227625-7 | Bánh răng côn xoắn 33SPIRAL BEVEL GEAR 33 | 1 | ||
| 59 | 454774-9 | Tấm lò xoSPRING PLATE | 2 | ||
| 60 | 233497-0 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| 61 | 213953-6 | Gioăng chữ O 24O RING 24 | 2 | ||
| 62 | 332092-4 | Ống 21.5PIPE 21.5 | 2 | ||
| 63 | 213953-6 | Gioăng chữ O 24O RING 24 | 2 | ||
| 64 | 326375-2 | Đối trọng bộ đếmCOUNTER WEIGHT | 2 | ||
| 65 | 233497-0 | Lò xo nén 15COMPRESSION SPRING 15 | 2 | ||
| 66 | 454773-1 | Giá giữ 15HOLDER 15 | 2 | ||
| 66-1 | 141E52-3 | Giá giữ (nguyên bộ)HOLDER COMPLETE | 2 | Mã thay thế: thay theo bộ | |
| 67 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 68 | 454326-6 | Cần chuyển chế độCHANGE LEVER | 1 | ||
| 69 | 319082-4 | Nắp che tay quayCRANK CAP COVER | 1 | ||
| 70 | 454770-7 | Tấm điều khiểnCONTROL PLATE | 1 | ||
| 71 | 454771-5 | Tấm trượtSLIDE PLATE | 1 | ||
| 72 | 234284-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 73 | 454345-2 | Cần gạt tay quayCRANK LEVER | 1 | ||
| 74 | 213262-3 | Gioăng chữ O 18O RING 18 | 1 | ||
| 75 | 424607-2 | Nắp lọcFILTER CAP | 1 | ||
| 76 | 443129-3 | LọcFILTER | 1 | ||
| 77 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 6 | ||
| 78 | 454764-2 | Nắp tay quayCRANK CAP | 1 | ||
| 79 | 424608-0 | Vòng phớt BSEAL RING B | 1 | ||
| 79-1 | 422787-8 | Vòng phớt BSEAL RING B | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 80 | 232280-2 | Lò xo láLEAF SPRING | 1 | ||
| 81 | 454766-8 | Cần gạt thanh nốiLINK LEVER | 1 | ||
| 82 | 911511-9 | Vít đầu tròn M4X10PAN HEAD SCREW M4X10 | 1 | ||
| 83 | 454778-1 | Dẫn hướng thanh nốiLINK GUIDE | 1 | ||
| 84 | 233611-8 | Lò xo xoắn 7TORSION SPRING 7 | 1 | ||
| 85 | 911128-8 | Vít đầu tròn kèm long đen M4X16P.H.SCREW M4X16 WITH WR | 2 | ||
| 86 | 346748-3 | Ray dẫn hướngGUIDE RAIL | 1 | ||
| 87 | 142406-7 | Vỏ trục khuỷu A (nguyên bộ)CRANK HOUSING A COMPLETE | 1 | ||
| 87-1 | 141H07-6 | Vỏ trục khuỷu A (nguyên bộ)CRANK HOUSING A COMPLETE | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 88 | 922359-4 | Bu lông đầu lục giác chìm kèm long đen M6X35H.S.H.BOLT M6X35 WITH WG | 2 | ||
| 89 | 454777-3 | Đế ABASE A | 1 | ||
| 90 | 911233-1 | Vít đầu tròn M5X20PAN HEAD SCREW M5X20 | 3 | ||
| 91 | 234320-2 | Lò xo nén 12COMPRESSION SPRING 12 | 2 | ||
| 92 | 126476-4 | Cụm giới hạn lực siếtTORQUE LIMITER ASSEMBLY | 1 | Gồm các mục 93-99 | |
| 93 | 227628-1 | Bánh răng côn xoắn 10SPIRAL BEVEL GEAR 10 | 1 | ||
| 94 | 211323-3 | Vòng bi 6904LLUBALL BEARING 6904LLU | 1 | ||
| 95 | 142410-6 | Giới hạn lực siết (nguyên bộ)TORQUE LIMITER COMPLETE | 1 | ||
| 96 | 324727-1 | Long đen có vai 8SHOULDER WASHER 8 | 1 | ||
| 97 | 210005-4 | Vòng bi 608DDWBALL BEARING 608DDW | 1 | ||
| 98 | 253215-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 99 | 961004-6 | Phanh S-8RETAINING RING S-8 | 1 | ||
| 100 | 424609-8 | Vòng phớt ASEAL RING A | 1 | ||
| 100-1 | 422786-0 | Vòng phớt ASEAL RING A | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 101 | 142409-1 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| 102 | 922359-4 | Bu lông đầu lục giác chìm kèm long đen M6X35H.S.H.BOLT M6X35 WITH WG | 2 | ||
| 103 | 213231-4 | Phớt dầu 15OIL SEAL 15 | 1 | ||
| 104A | 326376-0 | Trục khuỷuCRANK SHAFT | 1 | ||
| 104-1A | 327142-8 | Trục khuỷuCRANK SHAFT | 1 | Mã thay thế: mã mới thay được mã cũ | |
| 104-1B | 327142-8 | Trục khuỷuCRANK SHAFT | 1 | ||
| 105 | 211418-2 | Vòng bi 6006LLUBALL BEARING 6006LLU | 1 | ||
| 106 | 254229-2 | Then 5KEY 5 | 2 | ||
| 107 | 227788-9 | Bánh răng nghiêng 46HELICAL GEAR 46 | 1 | ||
| 108 | 227336-4 | Bánh răng thẳng 26SPUR GEAR 26 | 1 | ||
| 109 | 961102-6 | Phanh S-22RETAINING RING S-22 | 1 | ||
| 110 | 253843-1 | Long đen phẳng 12FLAT WASHER 12 | 1 | ||
| 111 | 331596-3 | Ống lót 12SLEEVE 12 | 1 | ||
| 112 | 211238-4 | Vòng bi 6202LLUBALL BEARING 6202LLU | 1 | ||
| 113 | 267215-4 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 114 | 517898-3 | Cụm rotor 220-240VARMATURE ASS'Y 220-240V | 1 | Gồm các mục 111-113,115,116 | |
| 115 | 681642-5 | Long đen cách điệnINSULATION WASHER | 1 | ||
| 116 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 117 | 266568-8 | Vít tự ren 5X80TAPPING SCREW 5X80 | 2 | ||
| 118 | 454772-3 | Tấm chắnBAFFLE PLATE | 1 | ||
| 119 | 636303-2 | Stator 220-240VFIELD 220-240V | 1 | ||
| 120 | 632B59-7 | Cụm giá chổi thanBRUSH HOLDER UNIT | 1 | ||
| 121 | 195845-0 | Chổi than CB-175CARBON BRUSH CB-175 | 1 | ||
| 122 | 454780-4 | Chắn bảo vệ 52GUARD 52 | 1 | ||
| 123 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 124 | 454763-4 | Nắp hộp sốGEAR HOUSING COVER | 1 | ||
| 125 | 454757-9 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 126 | 922359-4 | Bu lông đầu lục giác chìm kèm long đen M6X35H.S.H.BOLT M6X35 WITH WG | 2 | ||
| 126-1 | 922359-4 | Bu lông đầu lục giác chìm kèm long đen M6X35H.S.H.BOLT M6X35 WITH WG | 2 | Mã thay thế: thay được cho nhau | |
| 127 | 240016-5 | Cánh quạt 90FAN 90 | 1 | ||
| 128 | 253165-9 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 129 | 252178-7 | Đai ốc lục giác M8-12HEX. NUT M8-12 | 1 | ||
| 130 | 454762-6 | Nắp sauREAR COVER | 1 | ||
| 131 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 132 | 691025-1 | Dây nguồn 0.75-2-5.0POWER SUPPLY CORD 0.75-2-5.0 | 1 | ||
| 133 | 682560-0 | Ống chống gập dây nguồn 10CORD GUARD 10 | 1 | ||
| 134 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 135 | 419024-9 | Đế kẹp dây nguồnCORD CLAMP BASE | 1 | ||
| 136 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 137 | 687169-3 | Kẹp giữ dây nguồnSTRAIN RELIEF | 1 | ||
| 138 | 632C15-3 | Cụm dây dẫnLEAD UNIT | 1 | ||
| 139 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 140 | 253194-2 | Long đen phẳng 5FLAT WASHER 5 | 2 | ||
| 141 | 257813-2 | Ống lót 9SLEEVE 9 | 2 | ||
| 142 | 620249-2 | Bộ điều khiểnCONTROLLER | 1 | ||
| 143 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 144 | 454346-0 | Thấu kínhLENS | 1 | ||
| 145 | 234281-6 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 146 | 632A83-4 | Bộ công tắcSWITCH UNIT | 1 | ||
| 147 | 454336-3 | Cần gạt công tắc CSWITCH LEVER C | 1 | ||
| 148 | 187890-9 | Bộ hộp công tắcSWITCH CASE SET | 1 | Gồm các mục 149 | |
| 149 | 187890-9 | Bộ hộp công tắcSWITCH CASE SET | 1 | Gồm các mục 148 | |
| 150 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 151 | 815W21-5 | Nhãn máy HR5212CHR5212C NAME PLATE | 1 | ||
| 152 | 234283-2 | Lò xo nén 18.5COMPRESSION SPRING 18.5 | 2 | ||
| 153 | 454758-7 | Đế tay cầmHANDLE BASE | 1 | ||
| 154 | 454343-6 | Đỡ bụi ADUST SUPPORT A | 1 | ||
| 155 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 2 | ||
| 156 | 454344-4 | Đỡ bụi BDUST SUPPORT B | 1 | ||
| 157 | 424557-1 | Nắp chắn bụiDUST COVER | 1 | ||
| 158 | 454759-5 | Tay cầm AHANDLE A | 1 | ||
| 159 | 266041-8 | Vít tự ren 5X25TAPPING SCREW 5X25 | 4 | ||
| 160 | 454332-1 | Cần gạt công tắc ASWITCH LEVER A | 1 | ||
| 161 | 234285-8 | Lò xo nén 7COMPRESSION SPRING 7 | 1 | ||
| 162 | 454327-4 | Cần gạt phụSUB LEVER | 1 | ||
| 163 | 268309-8 | ChốtPIN | 1 | ||
| 164 | 154626-1 | Giá giữ công tắc (nguyên bộ)SWITCH HOLDER COMPLETE | 1 | ||
| 165 | 650678-5 | Công tắc C3PA-1121SWITCH C3PA-1121 | 1 | ||
| 166 | 454760-0 | Ốp tay cầmHANDLE COVER | 1 | ||
| 167 | 265995-6 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 168 | 257994-2 | Phanh WR-44 (EXT)RETAINING RING(EXT)WR-44 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 135283-4 | Cụm tay cầm phụ 90SIDE HANDLE 90 ASSEMBLY | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 252640-2 | Đai ốc tai hồng M8WING NUT M8 | 1 | ||
| ↳ C20 | 265439-6 | Bu lông lục giác M8X150HEX. BOLT M8X150 | 1 | ||
| ↳ C30 | 318430-4 | Đế tay cầm phụ 90ASIDE HANDLE BASE 90A | 1 | ||
| ↳ C40 | 318431-2 | Đế tay cầm phụ 90BSIDE HANDLE BASE 90B | 1 | ||
| ↳ C50 | 417002-3 | Cam tay cầm phụSIDE HANDLE CAM | 2 | ||
| ↳ C60 | 417003-1 | Tay cầm phụSIDE HANDLE | 1 | ||
| ↳ C70 | 951166-8 | Chốt đàn hồi 5-24SPRING PIN 5-24 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A02 | 135629-4 | Cụm tay cầm phụSIDE GRIP ASSEMBLY | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 158131-0 | Tay cầm phụ 36 (nguyên bộ)GRIP 36 COMPLETE | 1 | ||
| ↳ C20 | 234226-4 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| ↳ C30 | 266163-4 | Bu lông cổ vuông cốc M8X80CUP SQUARE NECK BOLT M8X80 | 1 | ||
| ↳ C40 | 313223-4 | Dẫn hướng thanh răngRACK GUIDE | 1 | ||
| ↳ C50 | 344492-6 | TấmPLATE | 1 | ||
| ↳ C60 | 346750-6 | Lò xo tay cầm phụ 90GRIP SPRING 90 | 1 | ||
| ↳ C70 | 453114-8 | Nút khóaLOCK BUTTON | 1 | ||
| ↳ C80 | 454781-2 | Đế tay cầm phụ 90SIDE GRIP BASE 90 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A03 | 194683-7 | Bộ bình chứa mỡGREASE VESSEL SET | 1 | ||
| A04 | 142296-8 | Hộp nhựa đựng máy (nguyên bộ)PLASTIC CASE COMPLETE | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 162271-8 | Chốt càiLATCH | 2 | ||
| ↳ C20 | 801Y02-7 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A05 | 804K54-3 | Nhãn hộp nhựa HR5212CHR5212C PLASTIC CASE LABEL | 2 | ||
| A06 | 331955-1 | Cữ chặn độ sâuDEPTH GAUGE | 1 | ||
| A07 | 443122-7 | VảiCLOTH | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
