Sơ đồ chi tiết máy & phụ tùng Makita HS003G
Máy cưa đĩa dùng pin 185MM · 105 mã phụ tùng · Áp dụng: HS003GM201
Tài liệu: Makita Việt Nam · bản 2021/08 · Xem bản gốc (PDF)

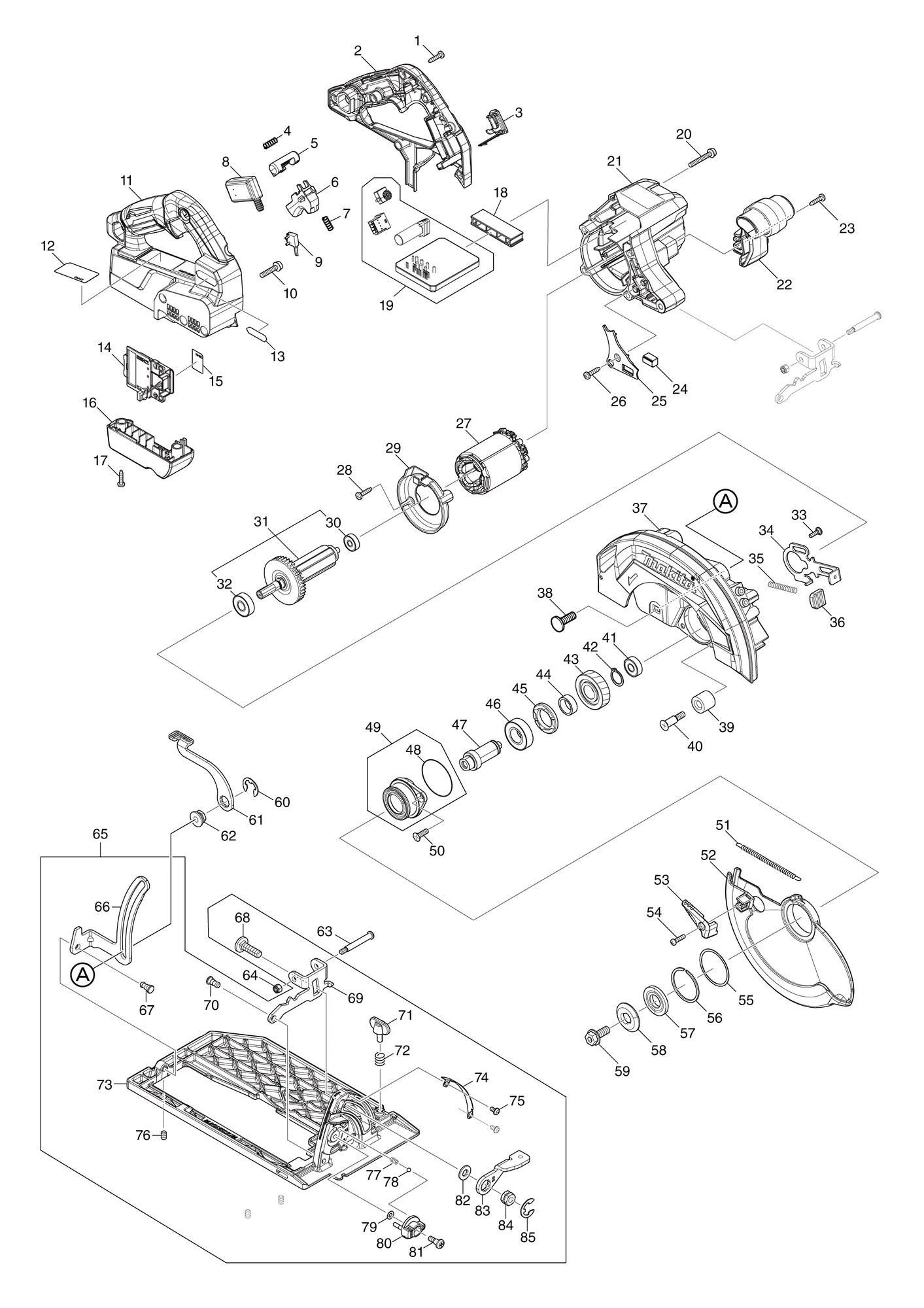

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 6 | ||
| 2 | 183R15-1 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 11 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 3 | 140F99-0 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213218-6 | Gioăng chữ O 16O RING 16 | 1 | ||
| ↳ C11 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | Mã thay thế: thay được cho nhau | |
| ↳ C20 | 818H07-8 | Nhãn nắpCAP LABEL | 1 | ||
| 4 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 5 | 419704-7 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 6 | 458594-3 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 7 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 8 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 9 | 632M92-5 | Bộ công tắcSWITCH UNIT | 1 | ||
| 10 | 911243-8 | Vít đầu tròn M5X25PAN HEAD SCREW M5X25 | 3 | ||
| 11 | 183R15-1 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 2 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 12 | 857E33-4 | Nhãn máy HS003GHS003G NAME PLATE | 1 | ||
| 13 | 8012U4-2 | Nhãn logo (XGT)XGT LOGO LABEL | 1 | ||
| 14 | 632P65-6 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 15 | 857E38-4 | Nhãn số seri HS003GHS003G SERIAL NO. LABEL | 1 | ||
| 16 | 140S46-9 | Vỏ cầu đấu dây (nguyên bộ)TERMINAL HOUSING COMPLETE | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 17 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 18 | 412480-2 | Miếng đệmSPACER | 1 | ||
| 19 | 620D01-2 | Bộ điều khiểnCONTROLLER | 1 | ||
| 20 | 911258-5 | Vít đầu tròn M5X35PAN HEAD SCREW M5X35 | 4 | ||
| 21 | 458746-6 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 22 | 458750-5 | Tay cầm phụ trướcFRONT GRIP | 1 | ||
| 23 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 24 | 620936-3 | Mạch đèn LEDLED CIRCUIT | 1 | ||
| 25 | 458751-3 | Nắp đènLIGHT COVER | 1 | ||
| 26 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 1 | ||
| 27 | 629479-2 | Stator | 1 | ||
| 28 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 29 | 458749-0 | Tấm chắnBAFFLE PLATE | 1 | ||
| 30 | 210022-4 | Vòng bi 626DDWBALL BEARING 626DDW | 1 | ||
| 31 | 519534-7 | Cụm rotorROTOR ASSY | 1 | Gồm các mục 30,32 | |
| 32 | 210059-1 | Vòng bi 6000DDWBALL BEARING 6000DDW | 1 | ||
| 33 | 251529-1 | Vít đầu tròn và M4X14+ PAN HEAD SCREW M4X14 | 1 | ||
| 34 | 347676-5 | Khóa trụcSHAFT LOCK | 1 | ||
| 35 | 233084-5 | Lò xo nén 6COMPRESSION SPRING 6 | 1 | ||
| 36 | 286039-9 | NắpCAP | 1 | ||
| 37 | 140S42-7 | Hộp lưỡi (nguyên bộ)BLADE CASE COMPLETE | 1 | ||
| ↳ C10 | 213434-0 | Gioăng chữ O 26O RING 26 | 1 | ||
| ↳ C20 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| ↳ C30 | 818C45-0 | Nhãn thước chia độSCALE LABEL | 1 | ||
| 38 | 266396-1 | Bu lông cổ vuông đầu bằng M8X24FLATHEAD SQUARENECKBOLT M8X24 | 1 | ||
| 39 | 262185-2 | Ống bọc cao su 8RUBBER SLEEVE8 | 1 | ||
| 40 | 251572-0 | Vít đầu bằng và M6X3+ COUNTERSUNK HEAD SCREW M6X3 | 1 | ||
| 41 | 210029-0 | Vòng bi 608ZZBALL BEARING 608ZZ | 1 | ||
| 42 | 961057-5 | Phanh S-17RETAINING RING S-17 | 1 | ||
| 43 | 226838-7 | Bánh răng nghiêng 37HELICAL GEAR 37 | 1 | ||
| 44 | 257451-0 | Vòng 17RING 17 | 1 | ||
| 45 | 285809-3 | Tấm chặn vòng bi 23-36BEARING RETAINER 23-36 | 1 | ||
| 46 | 210301-0 | Vòng bi 6003DDWBALL BEARING 6003DDW | 1 | ||
| 47 | 327192-3 | Trục chínhSPINDLE | 1 | ||
| 48 | 213565-5 | Gioăng chữ O 42O RING 42 | 1 | ||
| 49 | 136021-7 | Cụm hộp vòng biBEARING BOX ASSY | 1 | Gồm các mục 48 | |
| 50 | 265034-2 | Vít đầu bằng và M5X1+ COUNTERSUNK HEAD SCREW M5X1 | 2 | ||
| 51 | 232467-6 | Lò xo căng 4TENSION SPRING 4 | 1 | ||
| 52 | 319970-5 | Nắp an toànSAFETY COVER | 1 | ||
| 53 | 271448-5 | Cần gạt 37LEVER 37 | 1 | ||
| 54 | 265178-8 | Vít đầu tròn M4X16PAN HEAD SCREW M4X16 | 1 | ||
| 55 | 267337-0 | Long đen phẳng 40FLAT WASHER 40 | 1 | ||
| 56 | 257452-8 | Phanh WR-40 (EXT)RETAINING RING (EXT) WR-40 | 1 | ||
| 57 | 224593-5 | Bích trong 35INNER FLANGE 35 | 1 | ||
| 58 | 224409-4 | Bích ngoài 35OUTER FLANGE 35 | 1 | ||
| 59 | 266283-4 | Bu lông lục giác chìm M8X20HEX. SOCKET HEX. BOLT M8X20 | 1 | ||
| 60 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| 61 | 271460-5 | Cần gạt 90LEVER 90 | 1 | ||
| 62 | 252262-8 | Đai ốc lục giác có vành M8COLLERED HEX. NUT M8 | 1 | ||
| 63 | 265075-8 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 64 | 252103-8 | Đai ốc hãm lục giác M5-8HEX. LOCK NUT M5-8 | 1 | ||
| 65 | 136274-8 | Cụm đếBASE ASSY | 1 | Gồm các mục 66-85 | |
| 66 | 347439-9 | Dẫn hướng sâuDEPTH GUIDE | 1 | ||
| 67 | 256511-5 | Chốt vai 6-7SHOULDER PIN 6-7 | 1 | ||
| 68 | 266227-4 | Bu lông cổ vuông nắp M8X28CAP SQUARE NECK BOLT M8X28 | 1 | ||
| 69 | 347440-4 | Dẫn hướng gócANGULAR GUIDE | 1 | ||
| 70 | 256511-5 | Chốt vai 6-7SHOULDER PIN 6-7 | 1 | ||
| 71 | 265701-9 | Vít vặn tay M6X14THUMB SCREW M6X14 | 1 | ||
| 72 | 233376-2 | Lò xo nén 8COMPRESSION SPRING 8 | 1 | ||
| 73 | 319972-1 | ĐếBASE | 1 | ||
| 74 | 347442-0 | Tấm thước chia độSCALE PLATE | 1 | ||
| 75 | 251358-2 | Vít đầu tròn và M4X8+ PAN HEAD SCREW M4X8 | 2 | ||
| 76 | 266229-0 | Vít trí lục giác chìm M5X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M5X8 | 3 | ||
| 77 | 233314-4 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 78 | 216008-6 | Bi thép 4STEEL BALL 4 | 1 | ||
| 79 | 253811-4 | Long đen phẳng 5FLAT WASHER 5 | 1 | ||
| 80 | 450704-8 | Mặt số 27DIAL 27 | 1 | ||
| 81 | 251370-2 | Vít đầu tròn và M5+ PAN HEAD SCREW M5 | 1 | ||
| 82 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 83 | 346003-3 | Tấm cần gạtLEVER PLATE | 1 | ||
| 84 | 264006-4 | Đai ốc lục giác M8-13HEX. NUT M8-13 | 1 | ||
| 85 | 257953-6 | Vòng chặn cung E-12BOW STOP RING E-12 | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 196520-1 | Bộ đầu phun bụiDUST NOZZLE SET | 1 | ||
| A02 | B-64200 | TCT EFFICUT gỗ lưỡi 190X24TTCT BLADE190X24T WOOD EFFICUT | 1 | ||
| A03 | 783204-6 | Chìa lục giác 6HEX. WRENCH 6 | 1 | ||
| A07B | 412393-7 | Nắp pinBATTERY COVER | 2 | Chỉ bản HS003GM201 | |
| A08B | 191B26-6 | Bộ pin BL4040BATTERY BL4040 SET | 2 | Chỉ bản HS003GM201 | |
| A09B | ***DC40RA | Sạc nhanh DC40RADC40RA FAST CHARGER | 1 | Chỉ bản HS003GM201; gồm nhiều chi tiết | |
| A10B | 821552-6 | Hộp nhựa đầu nối (TYPE 4)CONNECTOR PLASTIC CASE (TYPE4) | 1 | Chỉ bản HS003GM201 | |
| Phụ tùng | |||||
| ↳ C10 | 453974-8 | Chốt càiLATCH | 4 | ||
| Phụ kiện kèm theo máy | |||||
| A11B | 8015K6-6 | Nhãn chỉ báo HS003GM201HS003GM201 INDICATION LABEL | 1 | Chỉ bản HS003GM201 | |
| A12B | 8015K7-4 | Nhãn hộp nhựa HS003GM201HS003GM201 PLASTIC CASE LABEL | 2 | Chỉ bản HS003GM201 | |
| A13B | 835K81-9 | Khay trongINNER TRAY | 1 | Chỉ bản HS003GM201 | |
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
