Sơ đồ chi tiết máy & phụ tùng Makita HS013G
Máy cưa đĩa dùng pin 415MM · 113 mã phụ tùng · Áp dụng: HS013GZ
Tài liệu: Makita Việt Nam · bản 2024/12 · Xem bản gốc (PDF)

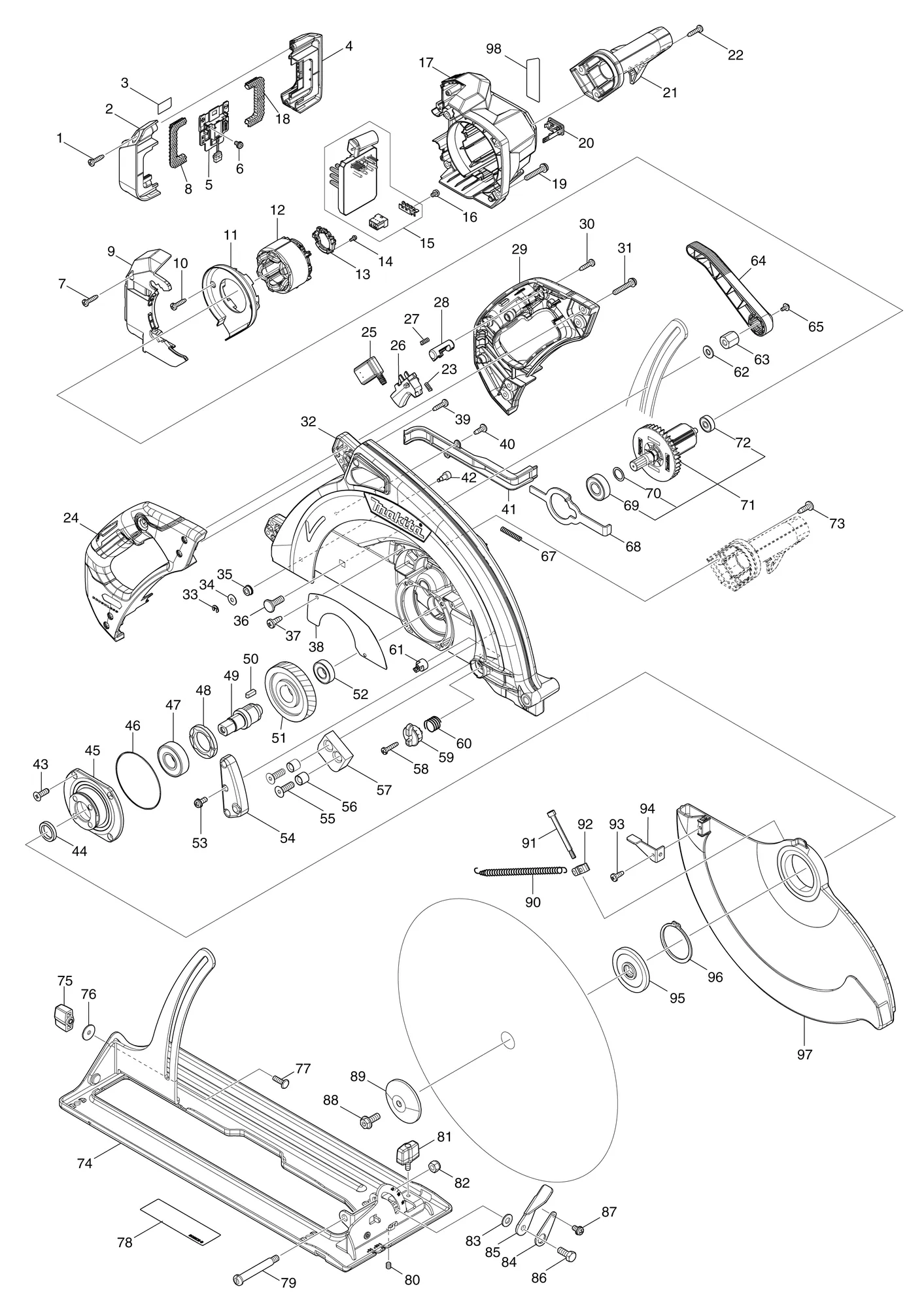

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 2 | 1830Y4-3 | Bộ vỏ pinBATTERY HOUSING SET | 1 | Gồm các mục 4 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 3 | 8147S0-7 | Nhãn số seri HS013GHS013G SERIAL NO. LABEL | 1 | ||
| 4 | 1830Y4-3 | Bộ vỏ pinBATTERY HOUSING SET | 1 | Gồm các mục 2 | |
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 2 | ||
| 5 | 632T08-2 | Bộ cầu đấu dâyTERMINAL UNIT | 1 | ||
| 6 | 652031-1 | Vít đầu tròn M3X6PAN HEAD SCREW M3X6 | 2 | ||
| 7 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 8 | 422543-6 | Cao su đệmCUSHION RUBBER | 1 | ||
| 9 | 4131E9-8 | Nắp vỏ động cơMOTOR HOUSING COVER | 1 | ||
| 10 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 11 | 4131F2-9 | Tấm chắnBAFFLE PLATE | 1 | ||
| 12 | 629C86-9 | Stator | 1 | ||
| 13 | 632R96-7 | Bộ cảm biếnSENSOR UNIT | 1 | ||
| 14 | 652119-7 | Vít đầu tròn M2X6PAN HEAD SCREW M2X6 | 3 | ||
| 15 | 620R04-0 | Bộ điều khiểnCONTROLLER | 1 | ||
| 16 | 652069-6 | Vít đầu phẳng M3X6FLAT HEAD SCREW M3X6 | 3 | ||
| 17 | 4131E8-0 | Vỏ động cơMOTOR HOUSING | 1 | ||
| 18 | 422543-6 | Cao su đệmCUSHION RUBBER | 1 | ||
| 19 | 911253-5 | Vít đầu tròn M5X30PAN HEAD SCREW M5X30 | 4 | ||
| 20 | 140F99-0 | Nắp (nguyên bộ)CAP COMPLETE | 1 | ||
| ↳ C10 | 213A05-9 | Gioăng chữ O 16O-RING16 | 1 | ||
| 21 | 4131F0-3 | Tay cầm trướcFRONT HANDLE | 1 | ||
| 22 | 266045-0 | Vít tự ren 4X20TAPPING SCREW 4X20 | 2 | ||
| 23 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 24 | 1830Y5-1 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 29 | |
| ↳ C10 | 931202-6 | Đai ốc lục giác M5HEX. NUT M5 | 4 | ||
| 25 | 651083-9 | Công tắc C3XA-1PSPMSWITCH C3XA-1PSPM | 1 | ||
| 26 | 459829-5 | Cần gạt công tắcSWITCH LEVER | 1 | ||
| 27 | 231433-0 | Lò xo nén 4COMPRESSION SPRING 4 | 1 | ||
| 28 | 419704-7 | Nút tắt khóaLOCK OFF BUTTON | 1 | ||
| 29 | 1830Y5-1 | Bộ tay cầmHANDLE SET | 1 | Gồm các mục 24 | |
| ↳ C10 | 931202-6 | Đai ốc lục giác M5HEX. NUT M5 | 4 | ||
| 30 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 4 | ||
| 31 | 911253-5 | Vít đầu tròn M5X30PAN HEAD SCREW M5X30 | 4 | ||
| 32 | 137229-6 | Cụm hộp lưỡiBLADE CASE ASS'Y | 1 | ||
| ↳ C10 | 263005-3 | Chốt cao su 6RUBBER PIN 6 | 1 | ||
| 33 | 961017-7 | Vòng chặn E-3STOP RING E-3 | 1 | ||
| 34 | 267099-0 | Long đen phẳng 4FLAT WASHER 4 | 1 | ||
| 35 | 262104-8 | Vòng vai 4SHOULDER RING 4 | 1 | ||
| 36 | 266249-4 | Bu lông cổ vuông nắp M8X24CAP SQUARE NECK BOLT M8X24 | 1 | ||
| 37 | 266026-4 | Vít tự ren đầu dù 4X12 (CT)TAPPING SCREW BIND CT 4X12 | 2 | ||
| 38 | 344891-2 | Tấm cheCOVER PLATE | 1 | ||
| 39 | 266326-2 | Vít tự ren 4X18TAPPING SCREW 4X18 | 2 | ||
| 40 | 266026-4 | Vít tự ren đầu dù 4X12 (CT)TAPPING SCREW BIND CT 4X12 | 2 | ||
| 41 | 417276-6 | Nắp dẫnLEAD COVER | 1 | ||
| 42 | 266289-2 | Bu lông lục giác chìm M6HEX. SOCKET HEAD BOLT M6 | 1 | ||
| 43 | 265034-2 | Vít đầu bằng và M5X1+ COUNTERSUNK HEAD SCREW M5X1 | 4 | ||
| 44 | 257230-6 | Vòng 20RING 20 | 1 | ||
| 45 | 317378-7 | Ổ đỡ vòng biBEARING BOX | 1 | ||
| 46 | 213763-1 | Gioăng chữ O 75O RING 75 | 1 | ||
| 47 | 211329-1 | Vòng bi 6204DDWBALL BEARING 6204DDW | 1 | ||
| 48 | 285824-7 | Tấm chặn vòng bi 31-48BEARING RETAINER 31-48 | 1 | ||
| 49 | 323938-5 | Trục chínhSPINDLE | 1 | ||
| 50 | 254229-2 | Then 5KEY 5 | 1 | ||
| 51 | 227B85-5 | Bánh răng nghiêng 61HELICAL GEAR 61 | 1 | ||
| 52 | 211247-3 | Vòng bi 6002DDWBALL BEARING 6002DDW | 1 | ||
| 53 | 911113-1 | Vít đầu tròn kèm long đen M4X10PAN HEAD SCREW M4X10 WITH WR | 1 | ||
| 54 | 417282-1 | Tấm chặnSTOPPER PLATE | 1 | ||
| 55 | 251973-2 | Bu lông đầu bằng lục giác chìm M8X25HEX.SOCKET C.S.HEAD BOLT M8X25 | 2 | ||
| 55-1 | 251973-2 | Bu lông đầu bằng lục giác chìm M8X25HEX.SOCKET C.S.HEAD BOLT M8X25 | 2 | Mã thay thế: thay được cho nhau | |
| 56 | 257720-9 | Ống lót 8SLEEVE 8 | 2 | ||
| 57 | 421820-3 | Đệm cao suRUBBER CUSHION | 1 | ||
| 58 | 266045-0 | Vít tự ren 4X20TAPPING SCREW 4X20 | 1 | ||
| 59 | 417279-0 | Cần khóaLOCK LEVER | 1 | ||
| 60 | 233272-4 | Lò xo nén 16COMPRESSION SPRING 16 | 1 | ||
| 61 | 417280-5 | Chốt chặnSTOPPER PIN | 1 | ||
| 62 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 63 | 252352-7 | Đai ốc lục giác M8-17HEX.NUT M8-17 | 1 | ||
| 64 | 4131F1-1 | Cần gạt sâuDEPTH LEVER | 1 | ||
| 65 | 911114-9 | Vít đầu tròn M4X10PAN HEAD SCREW M4X10 | 1 | ||
| 67 | 233264-3 | Lò xo nén 5COMPRESSION SPRING 5 | 1 | ||
| 68 | 344890-4 | Khóa trụcSHAFT LOCK | 1 | ||
| 69 | 211228-7 | Vòng bi 6202DDWBALL BEARING 6202DDW | 1 | ||
| 70 | 253147-1 | Long đen phẳng 15FLAT WASHER 15 | 1 | ||
| 71 | 519883-2 | Cụm rotorROTOR ASS'Y | 1 | Gồm các mục 69,70,72 | |
| 72 | 210045-2 | Vòng bi 627DDWBALL BEARING 627DDW | 1 | ||
| 73 | 266027-2 | Vít tự ren CT5X16TAPPING SCREW CT5X16 | 2 | ||
| 74 | 163498-3 | ĐếBASE | 1 | ||
| 75 | 252624-0 | Đai ốc tai hồng M6WING NUT M6 | 1 | ||
| 76 | 253010-8 | Long đen phẳng 6FLAT WASHER 6 | 1 | ||
| 77 | 251919-8 | Bu lông cổ vuông nắp M6X20CAP SQUARE NECK BOLT M6X20 | 1 | ||
| 78 | 8081C5-9 | Nhãn chỉ báoINDICATION LABEL | 1 | ||
| 79 | 251405-9 | Vít đầu tròn vai M8- SHOULDER PAN HEAD SCREW M8 | 1 | ||
| 79-1 | 251405-9 | Vít đầu tròn vai M8- SHOULDER PAN HEAD SCREW M8 | 1 | Mã thay thế: thay được cho nhau | |
| 80 | 266208-8 | Vít trí lục giác chìm M6X8 (CUP POINT)H.S.SET SCREW(CUP POINT)M6X8 | 1 | ||
| 81 | 251858-2 | Vít mặt số M6X15DIAL SCREW M6X15 | 1 | ||
| 82 | 252105-4 | Đai ốc hãm lục giác M8-13HEX. LOCK NUT M8-13 | 1 | ||
| 83 | 941201-0 | Long đen phẳng 8FLAT WASHER 8 | 1 | ||
| 84 | 341415-5 | Tấm khóaLOCK PLATE | 1 | ||
| 85 | 344980-3 | Tấm cần gạtLEVER PLATE | 1 | ||
| 86 | 921432-7 | Bu lông lục giác M8X20HEX. BOLT M8X20 | 1 | ||
| 87 | 911108-4 | Vít đầu tròn M4X8PAN HEAD SCREW M4X8 | 1 | ||
| 88 | 266283-4 | Bu lông lục giác chìm M8X20HEX. SOCKET HEX. BOLT M8X20 | 1 | ||
| 89 | 224310-3 | Bích ngoài 65OUTER FLANGE 65 | 1 | ||
| 90 | 231826-1 | Lò xo căng 8TENSION SPRING 8 | 1 | ||
| 91 | 266290-7 | Bu lông lục giác chìm M5HEX. SOCKET HEAD BOLT M5 | 1 | ||
| 92 | 163431-5 | Con lăn (nguyên bộ)ROLLER COMPLETE | 1 | ||
| 93 | 266026-4 | Vít tự ren đầu dù 4X12 (CT)TAPPING SCREW BIND CT 4X12 | 1 | ||
| 94 | 344966-7 | Cần gạtLEVER | 1 | ||
| 95 | 224264-4 | Bích trong 65INNER FLANGE 65 | 1 | ||
| 96 | 961252-7 | Phanh S-55RETAINING RING S-55 | 1 | ||
| 97 | 312H48-1 | Nắp an toànSAFETY COVER | 1 | ||
| 98 | 8147R4-2 | Nhãn máy HS013GHS013G NAME PLATE | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 266036-1 | Vít tự ren đầu dù 5X20 (CT)TAPPING SCREW BIND CT 5X20 | 1 | ||
| A02 | 450316-7 | Khớp nốiJOINT | 1 | ||
| A03 | 4131E7-2 | Chân đứng bảo vệPROTECT STAND | 1 | ||
| A04 | E-24832 | TCT EFFICUT cưa 415X35TTCT SAW EFFI 415X35T | 1 | ||
| A05 | 783204-6 | Chìa lục giác 6HEX. WRENCH 6 | 1 | ||
| Phụ kiện mua thêm | |||||
| F05 | 199427-0 | Bộ khớp nốiJOINT SET | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 450316-7 | Khớp nốiJOINT | 1 | ||
| ↳ C20 | 266036-1 | Vít tự ren đầu dù 5X20 (CT)TAPPING SCREW BIND CT 5X20 | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
