Sơ đồ chi tiết máy & phụ tùng Makita HS014G
Máy Cưa Đĩa Cầm Tay Hoạt Động Bằng Pin · 137 mã phụ tùng
Tài liệu: Makita Việt Nam · bản 2026/04 · Xem bản gốc (PDF)

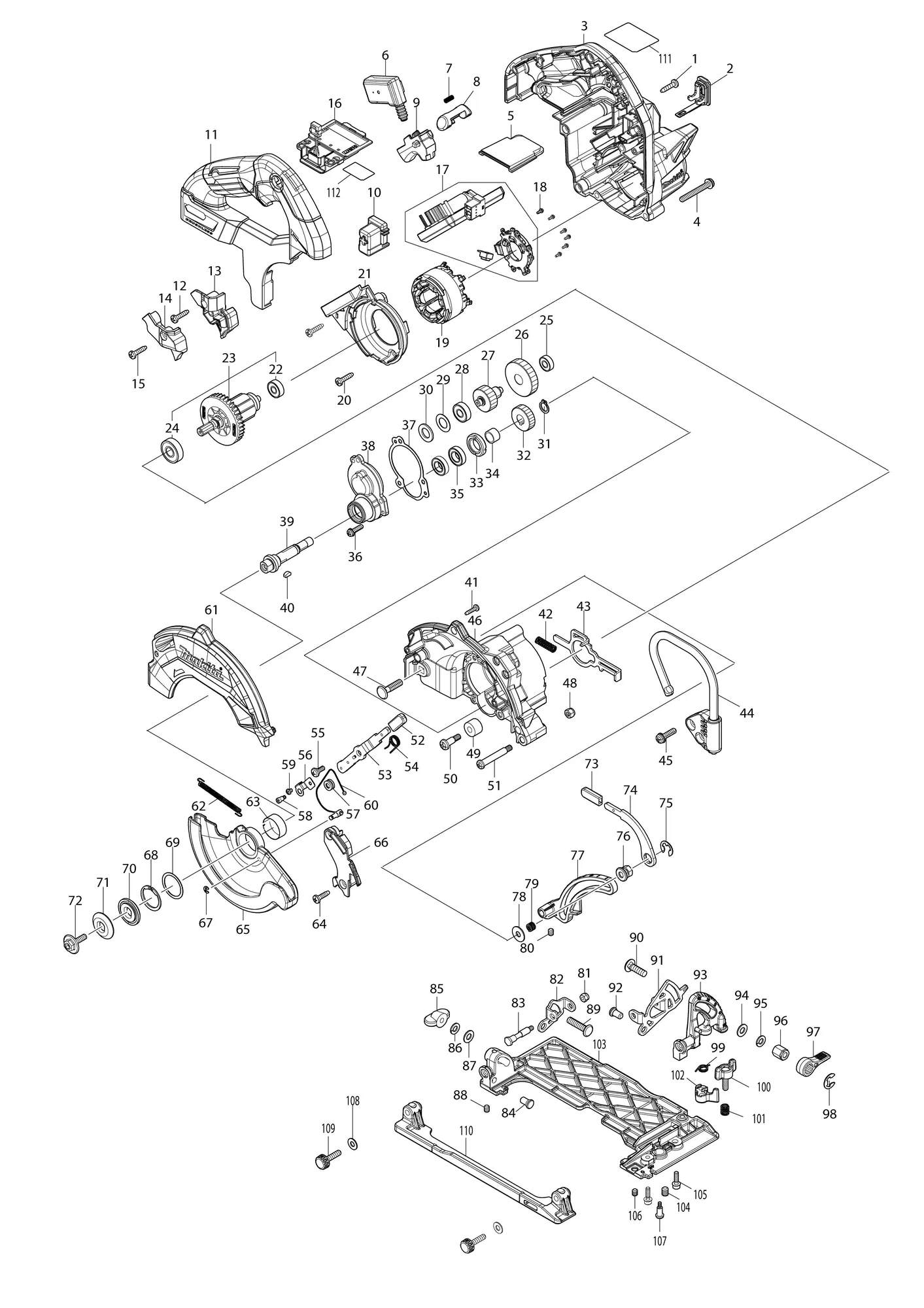

Bấm vào ảnh để phóng to. Số trên sơ đồ là cột "Mục" trong bảng.
Tích chọn phụ tùng cần hỏi giá rồi bấm nút bên dưới.
| Chọn | Mục | Mã phụ tùng | Tên phụ tùng | SL | Ghi chú |
|---|---|---|---|---|---|
| Phụ tùng | |||||
| 1 | 266326-2 | Vít tự cắt ren đầu siết 4X18 | 6 | ||
| 2 | 140F99-0 | Nắp hoàn chỉnh | 1 | ||
| ↳ C10 | 213A05-9 | Vòng đệm-o 16 | 1 | ||
| 3 | 1832F3-4 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 11 | |
| ↳ C10 | 263005-3 | Chốt cao su 6 | 2 | ||
| 4 | 911263-2 | Vít dầu dù M5X40 WR | 3 | ||
| 5 | 413J82-7 | Nắp giữ ống nước | 1 | ||
| 6 | 650039-9 | Công tắc C3XB-1LPSPM | 1 | ||
| 7 | 231433-0 | Lò xo nến 4 | 1 | ||
| 8 | 459264-7 | Nút nhả khóa | 1 | ||
| 9 | 413975-8 | Thanh gạt công tắc | 1 | ||
| 10 | 459256-6 | Giá đỡ | 1 | ||
| 11 | 1832F3-4 | Bộ vỏ động cơMOTOR HOUSING SET | 1 | Gồm các mục 3 | |
| ↳ C10 | 263005-3 | Chốt cao su 6 | 2 | ||
| 12 | 266326-2 | Vít tự cắt ren đầu siết 4X18 | 1 | ||
| 13 | 4135H2-7 | Hộp đènLIGHT CASE | 1 | ||
| 14 | 4135H3-5 | Nắp đènLIGHT COVER | 1 | ||
| 15 | 266326-2 | Vít tự cắt ren đầu siết 4X18 | 1 | ||
| 16 | 632P65-6 | Bộ thiết bị đầu cuối | 1 | ||
| 17 | 620T80-6 | Bộ điều khiểnCONTROLLER | 1 | ||
| 18 | 652119-7 | Vít dầu dù M2X6 | 6 | ||
| 19 | 629C17-8 | Stato | 1 | ||
| 20 | 266326-2 | Vít tự cắt ren đầu siết 4X18 | 2 | ||
| 21 | 412740-2 | Tấm chắn gió | 1 | ||
| 22 | 211012-0 | Bạc đạn 606ZZ | 1 | ||
| 23 | 519640-8 | Bộ rôto | 1 | Gồm các mục 22,24 | |
| 24 | 210051-7 | Bạc đạn 609LLB | 1 | ||
| 25 | 210033-9 | Bạc đạn 696ZZ | 1 | ||
| 26 | 226883-2 | Nhông xoắn 45 | 1 | ||
| 27 | 226881-6 | Nhông xoắn 21 | 1 | ||
| 28 | 210062-2 | Bạc đạn 607ZZ | 1 | ||
| 29 | 253376-6 | Long đền đệm phẳng 11 | 1 | ||
| 30 | 262180-2 | Vòng cao su 11 | 1 | ||
| 31 | 961006-2 | Vòng giữ (ext) S-10 | 1 | ||
| 32 | 226882-4 | Nhông xoắn 22 | 1 | ||
| 33 | 285847-5 | Chốt giữ ổ đệm 14-23 | 1 | ||
| 34 | 257493-4 | Chụp giữ mũi 10 | 1 | ||
| 35 | 211485-7 | Bạc đạn 6800LLU | 2 | ||
| 36 | 911128-8 | Vít dầu dù M4X16 WR | 3 | ||
| 37 | 459253-2 | Miếng đệm nòng | 1 | ||
| 38 | 137488-2 | Cụm hộp vòng biBEARING BOX ASS'Y | 1 | ||
| ↳ C10 | 263002-9 | Chốt cao su 4 | 1 | ||
| 39 | 327G69-4 | Trục chínhSPINDLE | 1 | ||
| 40 | 254031-3 | Chốt khóa la vét 3 | 1 | ||
| 41 | 266404-8 | Vít tự cắt ren đầu siết 3X14 | 3 | ||
| 42 | 233117-6 | Lò xo nến 6 | 1 | ||
| 43 | 347643-0 | Khóa trục | 1 | ||
| 44 | 122L07-9 | Cụm móc treoHOOK ASSEMBLY | 1 | ||
| 45 | 911233-1 | Vít dầu dù M5X20 WR | 2 | ||
| 46 | 1413H8-0 | Vỏ hộp số (nguyên bộ)GEAR HOUSING COMPLETE | 1 | ||
| ↳ C10 | 213953-6 | Vòng đệm-o 24 | 1 | ||
| 47 | 266931-5 | Ốc chống xoay đầu hẳng M6X25 | 1 | ||
| 48 | 252103-8 | Đai ốc khóa lục giác M5-8 | 1 | ||
| 49 | 262511-5 | Ống đệm cao su 6 | 1 | ||
| 50 | 265115-2 | Vít đầu dù vai gờ M5X19 | 1 | ||
| 51 | 265056-2 | Vít đầu dù vai gờ M5 | 1 | ||
| 52 | 286036-5 | Nắp | 1 | ||
| 53 | 347E94-7 | Cần gạt mởOPEN LEVER | 1 | ||
| 54 | 232854-9 | Lò xo xoắn 10 | 1 | ||
| 55 | 265028-7 | Vít đầu dù vai gờ M4X11 | 1 | ||
| 56 | 347E95-5 | Tấm con lănROLLER PLATE | 1 | ||
| 57 | 4135H0-1 | Con lănROLLER | 1 | ||
| 58 | 251484-7 | Vít vai gờ phẳng M3X4 | 1 | ||
| 59 | 265040-7 | Vít dầu dù M3X4 | 1 | ||
| 60 | 162E52-0 | Dây cáp điện | 1 | ||
| 61 | 4135G8-8 | Nắp lưỡiBLADE COVER | 1 | ||
| 62 | 232994-3 | Lò xo thẳng 3 | 1 | ||
| 63 | 347F01-6 | Vòng độ dày 23THICKNESS RING 23 | 1 | ||
| 64 | 266034-5 | Vít tự cắt ren đầu siết 4X16 | 2 | ||
| 65 | 4135G9-6 | Nắp an toànSAFETY COVER | 1 | ||
| 66 | 4135H1-9 | Nắp thổiBLOWER COVER | 1 | ||
| 67 | 961017-7 | Vòng chặn (EXT) E-3 | 1 | ||
| 68 | 961122-0 | Vòng giữ (ext) tròn S-22 | 1 | ||
| 69 | 267471-6 | Long đền đệm phẳng 23 | 1 | ||
| 70 | 224417-5 | Mặt bích bên trong 28 | 1 | ||
| 71 | 224421-4 | Mặt bích ngoài 28 | 1 | ||
| 72 | 266458-5 | Bu-lông vành đầu lục giác lỗ lục gi … | 1 | ||
| 73 | 286036-5 | Nắp | 1 | ||
| 74 | 347087-4 | Thanh khóa mở | 1 | ||
| 75 | 257982-9 | Vòng chặn cung (EXT) E-8 | 1 | ||
| 76 | 252265-2 | Đai ốc lục giác M6 | 1 | ||
| 77 | 312K08-1 | Dẫn hướng sâuDEPTH GUIDE | 1 | ||
| 78 | 253047-5 | Long đền đệm phẳng 6 | 1 | ||
| 79 | 232556-7 | Lò xo nến 6 | 1 | ||
| 80 | 266264-8 | Vít không đầu lỗ lục giác (đầu phẳn … | 1 | ||
| 81 | 252126-6 | Đai ốc khóa lục giác M4-7 | 1 | ||
| 82 | 347511-7 | Thanh dẫn góc sau | 1 | ||
| 83 | 266932-3 | Bu-lông đầu lục giác M4 | 1 | ||
| 84 | 256336-7 | Ngang ghim 6-7Ghim ngang 6-7 | 1 | ||
| 85 | 252631-3 | Đai ốc có tai vặn M6 | 1 | ||
| 86 | 253473-8 | Vòng đệm lò xo sóng 6 | 1 | ||
| 87 | 941151-9 | Long đền đệm phẳng 6 | 1 | ||
| 88 | 266264-8 | Vít không đầu lỗ lục giác (đầu phẳn … | 1 | ||
| 89 | 266309-2 | Ốc chống xoay đầu hẳng M6X26 | 1 | ||
| 90 | 251919-8 | Ốc chống xoay đầu hẳng M6X20 | 1 | ||
| 91 | 347510-9 | Dẫn hướng góc | 1 | ||
| 92 | 256336-7 | Ngang ghim 6-7Ghim ngang 6-7 | 1 | ||
| 93 | 312K07-3 | Tấm gócANGULAR PLATE | 1 | ||
| 94 | 941151-9 | Long đền đệm phẳng 6 | 1 | ||
| 95 | 253473-8 | Vòng đệm lò xo sóng 6 | 1 | ||
| 96 | 252133-9 | Đai ốc lục giác M6 | 1 | ||
| 97 | 272251-7 | Đòn bẩy 30 | 1 | ||
| 98 | 961014-3 | Vòng chặn (EXT) E-8 | 1 | ||
| 99 | 231661-7 | Lò xo xoắn 9 | 1 | ||
| 100 | 265761-1 | Ốc vít có tai vặn M5X16 | 1 | ||
| 101 | 231456-8 | Lò xo nến 7 | 1 | ||
| 102 | 317574-7 | Nút dừng | 1 | ||
| 103 | 312K04-9 | ĐếBASE | 1 | ||
| 104 | 266225-8 | Vít không đầu lỗ lục giác (đầu phẳn … | 1 | ||
| 105 | 251501-3 | Bu-lông đầu lỗ lục giác M4X14 | 2 | ||
| 106 | 266264-8 | Vít không đầu lỗ lục giác (đầu phẳn … | 1 | ||
| 107 | 265A32-2 | Vít đầu dù vai gờ M3 | 1 | ||
| 108 | 941101-4 | Long đền đệm phẳng 5 | 2 | ||
| 109 | 252272-5 | Ốc vít có tai vặn M5X21 | 2 | ||
| 110 | 1413H7-2 | Đế phụ (nguyên bộ)SUB BASE COMPLETE | 1 | ||
| 111 | 8155X6-1 | Nhãn máy HS014GHS014G NAME PLATE | 1 | ||
| 112 | 8155X7-9 | Nhãn số seri HS014GHS014G SERIAL NO. LABEL | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A01 | 194202-9 | Bộ vòi xả bụi | 1 | ||
| Phụ tùng | |||||
| ↳ C10 | 911128-8 | Vít dầu dù M4X16 WR | 1 | ||
| Phụ kiện kèm theo máy | |||||
| A02 | E-28880 | TCT EFFICUT cưa 125X25TTCT SAW EFFI 125X25T | 1 | ||
| A03 | 783217-7 | Cờ lê lục giác 5 | 1 | ||
| Phụ kiện mua thêm | |||||
| F07 | 1913K5-7 | Bộ bàn kẹp đẩy | 1 | ||
| F12 | 1918P3-6 | Bộ thước dẫn hướngGUIDE RULE SET | 1 | ||
| F13 | 194202-9 | Bộ vòi xả bụi | 1 | ||
| F14 | 194367-7 | Bộ ray dẫn hướng 3000 | 1 | ||
| F15 | 194368-5 | Bộ ray dẫn hướng 1400 | 1 | ||
| F16 | 194385-5 | Bộ kẹp | 1 | ||
| F17 | 194416-0 | Bộ tấm đệm 10000 | 1 | ||
| F18 | 194417-8 | Bộ tấm đệm cao su 10000 | 1 | ||
| F19 | 194418-6 | Bộ tấm đệm định vị 1400 | 1 | ||
| F20 | 194419-4 | Bộ tấm đệm định vị 3000 | 1 | ||
| F21 | 194910-2 | Bộ tấm đệm định vị 1900 | 1 | ||
| F23 | 194925-9 | Bộ ray dẫn hướng 1900 | 1 | ||
| F25 | 198885-7 | Bộ kết nối thanh dẫn hướng | 1 | ||
| F26 | 199140-0 | Bộ ray dẫn hướng 1000 | 1 | ||
| F27 | 199141-8 | Bộ ray dẫn hướng 1500 | 1 | ||
| F28 | 199826-6 | Bộ bàn kẹp bánh cóc | 1 | ||
Khi hỏi giá, vui lòng báo mã máy và mã phụ tùng (hoặc số mục trên sơ đồ). Tên phụ tùng có dòng chữ nhỏ tiếng Anh là tên gốc của Makita, tên tiếng Việt do PEMCOM dịch.
